IOT_通讯控制器（无线通讯）

---

核心工作模式

• AP 模式（单个使用） ： “将有线内网无线化” ，本质是 “有线内网的无线延伸”；AP 是 “为内网加无线出口”
• Client 模式（单个使用）： “让有线终端无线化接入外部已有的无线网络”，属于 “终端侧的无线改造”；Client 是 “为终端加无线入口

组合应用模式选择：

• AP+Client：需多终端分散接入（如传感器、移动设备），且终端用 IP 协议、无 MAC 认证
• Master+Slave：需替代有线 点对点链路（如两固定点、非 IP 协议），且仅 1 对 1 传输

1. 艾莫迅 AMX-IOT-PG200S（4G网关）

• 支持 modbusTCP、modbusRTU、S7、PPI、AB、欧姆龙、台达、信捷等

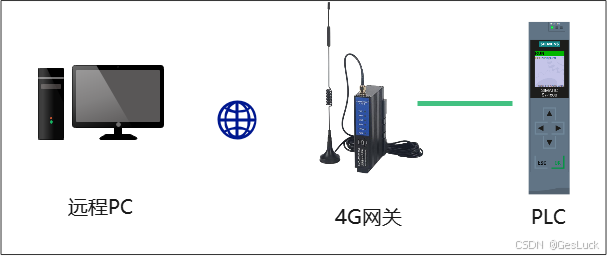

• 应用：远程现场PLC进行监控进行维护


【配置步骤】（现场配置4G网关）：

• 现场：
  • 现场工控机（需联网）正常连接PLC

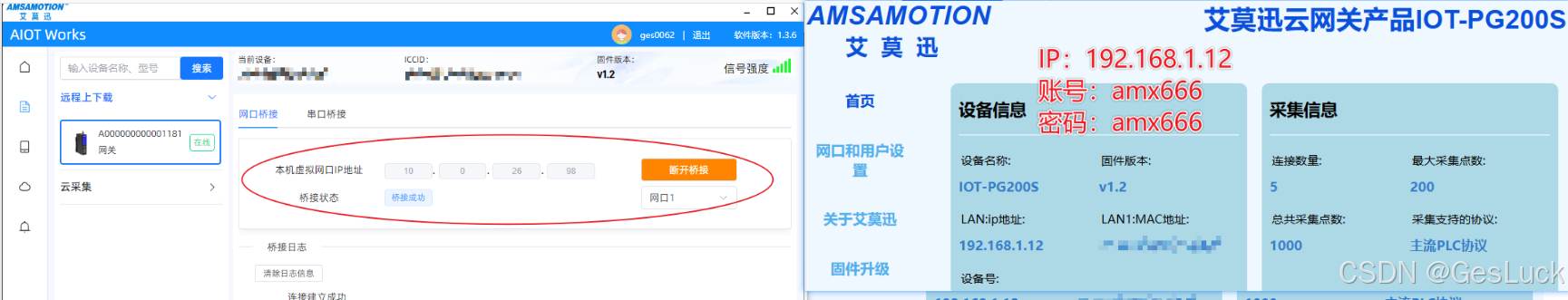

  • 工控机安装软件“AIOT_WORKS”，输入账号（艾莫迅云端存储账号信息）
  • 登上账号，点击设备，配置虚拟网口，输入与PLC同网段地址（桥接 - 成功）

• 远端：
  • 打开IOT云网关软件，桥接网口

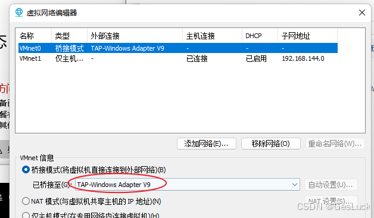

  • 虚拟机桥接至云网口
  • 虚拟机ping PLC可通


测试:

• 家里的PC、现场PLC（在现场配置好硬件）
• 家里PC安装软件，输入账号
• 可以看到模块信息，设置与现场同网段的地址，桥接

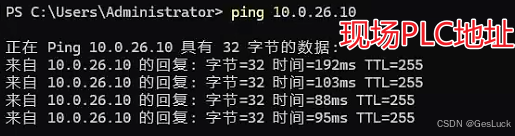

• ping 现场PLC地址，测试通过

常见问题？

• 重启或断电、其他网口接入需重启桥接设置

---

2. 华为 WS8700 （路由器）

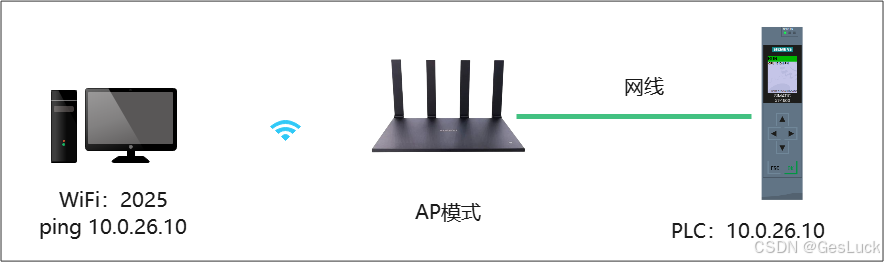

华为路由器可做AP使用：接入内网网络，手机/电脑连接到此路由WIFI即可与内网设备通讯

配置步骤

1. 初始化路由器（reset）
2. 扩展成无线设备模式（非中继）
3. 上网方式（Bridge-AP）
4. 设置路由器的局域网IP与设备在同一网段（可选：开启DHCP）
5. 固定WAN口（接入内网的有线网络非WAN）

测试

• 电脑连接WIFI，CMD测试ping现场PLC设备IP，测试通过

---

3. 摩莎 AWK-1137C（无线终端）

• 接口

  • 1 个串口（RS-232/422/485）：串口设备接入
  • 2 个LAN口：接入内外 / 创建内网

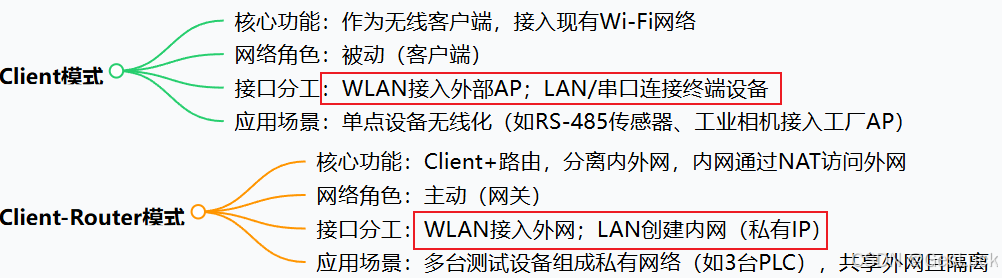

  • 1个WLAN口；接入外部AP（client） / 接入外网（client-router） / 接入专用AP（slave）

• 应用

  • 核心定位是解决工业场景中 “难布线环境” 的无线连接问题
  • 将传统的 RS-232/422/485 串口设备或以太网设备接入 TCP/IP 无线局域网（WLAN）



产品软件&文档

---

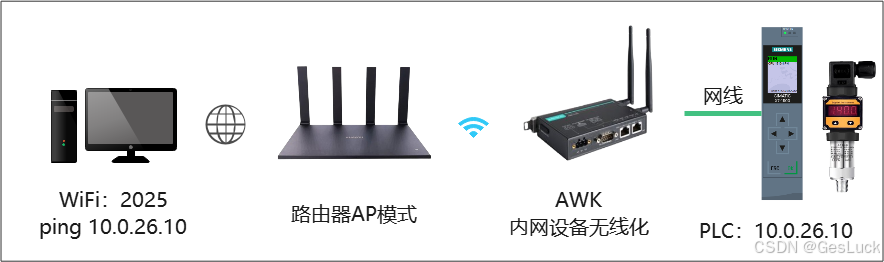

Client 模式（有线终端无线化入口）

• 功能：作为无线客户端，接入现有的 Wi-Fi 网络（已有 AP，如摩莎 AWK-3131A 或第三方 AP/路由器）。
• 应用：
  • 工业难布线场景：连接移动设备（如工业移动机械、移动检测设备）至TCP/IP网络
  • 设备互联：衔接RS-232/422/485串口设备或以太网设备到WLAN

【Client模式配置步骤】

• 步骤 1： MOXA的WEB管理界面首次登录（默认账号）
  • 浏览器输入 http://192.168.127.253，输入：
  • 用户名：admin，密码：moxa
  • 修改IP为内网IP段，并用网线接入内网（LAN1-内网接入）
• 步骤 2：设置 Client 模式
  • 左侧菜单 → Wireless LAN Setup > Operation Mode：
    • 无线：Enable（默认 Disable，需手动开启）。
    • 操作模式：选Client（默认即为 Client，无需修改）。
  • 提交
• 步骤 3：连接目标 AP（SSID / 加密匹配）
