【Dogfight论文复现】无人机视频中检测无人机的目标检测模型

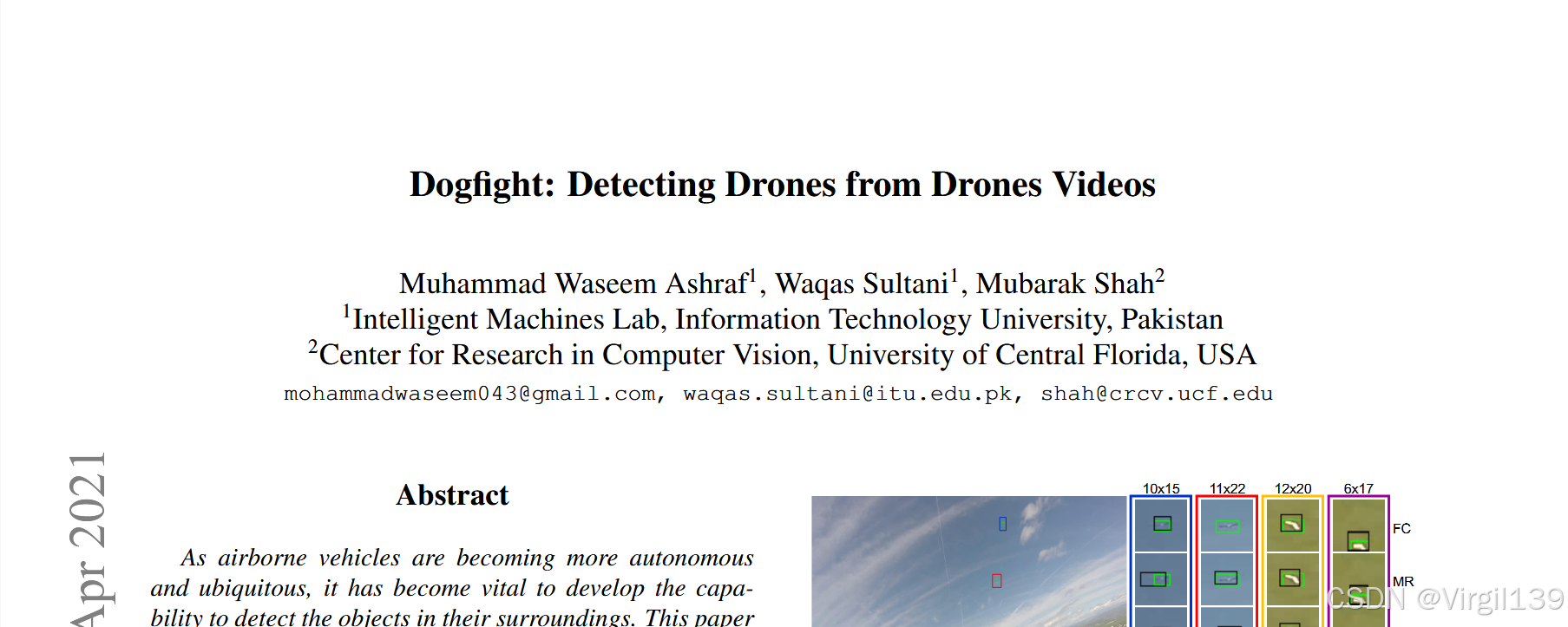

论文名称：Dogfight: Detecting Drones from Drones Videos
论文地址：https://arxiv.org/pdf/2103.17242

博客内容：复现这篇文章的Dogfight模型，也就是再自己本地，NPS数据集上跑通这个模型的代码，得到模型，成功推理，并达到论文中的精度

数据集准备→环境搭建→模型实现→训练配置→推理验证→精度调优

一、数据集准备

获取

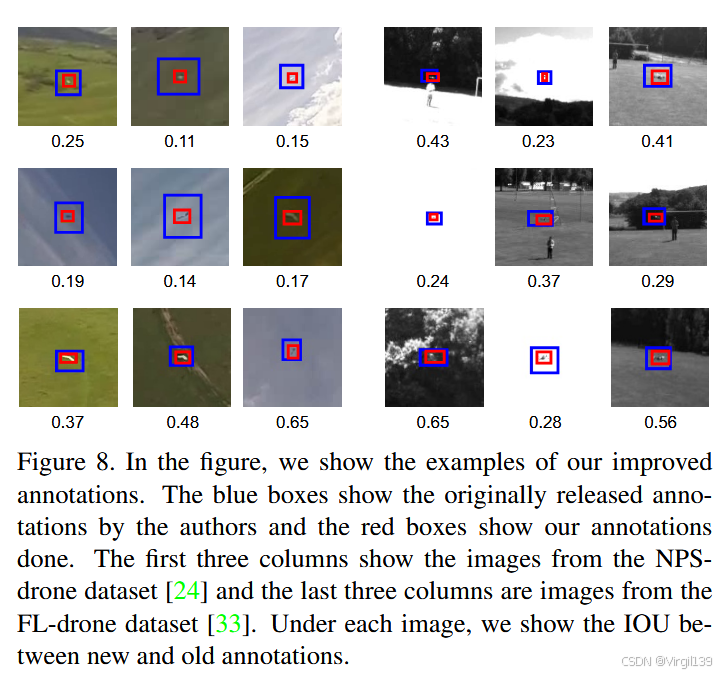

论文指出 NPS-Drones 原始标注不精确（ bounding box 过大），重新处理了一下，在Drone-Detection/annotations/NPS-Drones-Dataset路径下。

数据划分：按论文设置，前 40 个视频为 “训练 + 验证集”（建议 9:1 划分训练 / 验证），后 10 个为测试集

二、仓库克隆与环境搭建

模型仓库

GitHub 仓库 mwaseema/Drone-Detection
论文第一作者 “Muhammad Waseem Ashraf” ,仓库用户名 “mwaseema” 对应论文作者邮箱前缀 “mohammadwaseem”

环境配置

# git clone https://github.com/mwaseema/image-segmentation-keras-implementation
# 也可下载ZIP，再unzipcd image-segmentation-keras-implementation
make

添加仓库路径到 PYTHONPATH

export PYTHONPATH="/root/autodl-tmp/Drone-Detection-main:$PYTHONPATH"

三、数据预处理

Videos to frames and annotations to masks

视频转帧与标注转掩码

• 脚本路径：tools/video_to_frames_and_masks.py
• 作用：将原始视频拆分为帧，并根据标注文件，利用边界框信息生成每个帧对应的生成二进制掩码（前景为目标无人机，背景为 0）
• 使用：提供包含视频和标注文件的文件夹的绝对路径。还需要将foreground_in_mask的值设置为1（用于训练数据）或255（用于测试数据）

注意：作者改后的NPS数据集标签名称为Clip_002.txt，需要修改脚本，使能适应001,025这样的编号。

1. 视频和标签文件夹路径

videos_folder = '/root/autodl-tmp/NPS-drone/Videos'
# annotations_folder = '/root/autodl-tmp/NPS-drone/Video_Annotation'# 修改后的标签
annotations_folder = '/root/autodl-tmp/Drone-Detection/annotations/NPS-Drones-Dataset'

2. 帧保存间隔
   根据需求设置（默认每 4 帧保存 1 帧，训练数据可保留更多帧，设为 1 则保存所有帧）

save_frame = 4  # 例如：1表示保存所有帧，4表示每4帧保存1帧

3. 掩码前景值
   如果处理的是训练数据，设为1；测试数据设为255：

foreground_in_mask = 1  # 训练数据用1，测试数据用255

4. 输出目录
   指向你创建的输出文件夹（用于存放生成的帧和掩码）：

frames_output_folder = '/root/autodl-tmp/NPS-drone/frames'
masks_output_folder = '/root/autodl-tmp/NPS-drone/masks'

运行脚本

cd ~/Drone-Detection/tools
python video_to_frames_and_masks.py

四、阶段一：Spatial (2D) stage

Generate image crops 生成图像裁剪

由于无人机目标较小，，使用tools/image_crops/generate_crops_of_images_by_dividing.py

我们的图像分辨率较高，但目标（无人机）非常小，因此我们对图像进行了 9 次重叠裁剪，对高分辨率帧生成重叠裁剪块（提升小目标检测精度）

• 脚本路径：tools/image_crops/generate_crops_of_images_by_dividing.py。
• 该文件包含一个GenerateCrops类，其中有输入和输出数据的变量，为这些变量设置合适的值后运行代码即可。
• 在 “tools/image_crops” 目录下的代码中，提供了从给定图像中获取 9 个和 4 个小 patches 的实现。

1. 修改上一步的两个路径和输出路径

class GenerateCrops:def __init__(self):# 输入路径：上一步生成的帧和掩码文件夹self.input_frames_folder = '/root/autodl-tmp/NPS-drone/frames'self.input_ground_truth_folder = '/root/autodl-tmp/NPS-drone/masks'# 输出路径：裁剪块保存的位置self.output_frames_folder = '/root/autodl-tmp/NPS-drone/crops/frames'self.output_ground_truth_folder = '/root/autodl-tmp/NPS-drone/crops/masks'

运行脚本：

cd Drone-Detection/tools/image_crops
python generate_crops_of_images_by_dividing.py

Training

• 第一阶段2D空间模型训练代码目录：/root/autodl-tmp/Drone-Detection/train/spatial
• 在train/spatial/config.py文件中设置配置变量的值，然后执行train/spatial/train.py文件开始模型训练。
• 使用生成的裁剪块（帧 + 掩码）训练 2D 模型，学习单帧中无人机的空间特征（如位置、形状）。

核心输入

• 裁剪后的单帧图：/root/autodl-tmp/NPS-drone/crops/frames（输入图像）
• 裁剪后的掩码：/root/autodl-tmp/NPS-drone/crops/masks（监督标签，用于计算损失）

1. 修改配置文件Drone-Detection/train/spatial/config
   修改路径，使指向之前生成的裁剪块

# 1. 数据集根路径（根据你的裁剪块位置修改）
my_base_path = "/root/autodl-tmp/NPS-drone/crops"  # 裁剪块的根目录
dataset_base_path = ""  # 保持空，因为上面已包含完整路径# 2. 模型名称（自定义，用于保存权重文件夹）
model_used = "pspnet_drone"  # 例如：pspnet_50_drone_v1# 3. 训练集路径（指向裁剪块的帧和掩码）
dataset_links = {'train': {'annotations': os.path.join(my_base_path, 'masks'),  # 裁剪后的掩码文件夹'images': os.path.join(my_base_path, 'frames'),      # 裁剪后的帧文件夹'temp': os.path.join(my_base_path, 'weights', model_used),  # 模型权重保存路径},
}# 4. 训练超参数（根据需求调整）
n_classes = 2  # 背景 + 无人机（固定不变）
epochs = 100   # 训练轮次（可根据效果调整，如50、200）
batch_size = 3  # 批次大小（根据GPU显存调整，显存小则改小）
steps_per_epoch = 1024  # 每轮训练的步数# 5. 微调设置（若从零训练，保持默认）
is_finetune = False  # 是否使用预训练权重微调
old_weight_path = ''  # 若微调，填写预训练权重路径

2. 直接执行 train_model.py 即可启动训练：

cd /root/autodl-tmp/Drone-Detection  # 进入代码库根目录
python train/spatial/train_model.py

说明：

• 输出日志：终端会打印每轮训练的损失值（loss）
• 权重保存：每轮训练结束后，模型权重会保存到 dataset_links['train']['temp'] 路径（即 /root/autodl-tmp/NPS-drone/crops/weights/pspnet_drone）
• 中断与续训：若训练中断，重新运行脚本会自动从最近保存的权重继续训练（依赖 keras_segmentation 的 checkpoint 机制）。
• 训练完成后，权重文件会保存在设置的 temp 路径下，下一步可用于 test_model/spatial/test_and_score.py 进行模型评估

Testing

复制你想要在测试数据上进行评估的权重的绝对路径，将训练权重的绝对路径作为数组元素粘贴到test_model/spatial/checkpoint_paths.py文件中。在test_model/spatial/config.py文件中为现有变量添加配置值，然后运行test_model/spatial/test_and_score.py文件对测试数据进行评估。

五、阶段二：Temporal (3D) stage

时间3D模型训练用数据预处理

最终需得到两个关键文件夹（对应config.py中的路径）：

• dataset_base_path/train/i3d_features：存储视频时序片段的 I3D 特征（.npy格式）。

• dataset_base_path/train/ground_truths：存储与 I3D 特征对应的时序标注掩码（二值图像，无人机区域为 1，背景为 0）。

• 膨胀边界（扩大候选区域）:tools/binary_mask_dilation.py

Step 3：去除无关大区域

膨胀后可能存在过大的候选区域（非无人机），需过滤。
tools/remove_small_big_boxes.py

# 输入Step 2.2膨胀后的掩码文件夹
input_mask_folder = os.path.join(dataset_base_path, "train", "motion_boundaries_dilated")
# 输出过滤后的文件夹
output_mask_folder = os.path.join(dataset_base_path, "train", "motion_boundaries_filtered")

Step 4：CRF 优化候选框（贴合无人机边界）
用条件随机场细化候选区域，使边界更精准。
tools/crf/crf_on_labels.py
运行脚本时指定参数

python tools/crf/crf_on_labels.py \--frames_folder "path/to/nps/frames"  # 2D处理时已生成的视频单帧（如drones_dataset/train/frames）\--labels_mask_folder "drones_dataset/train/motion_boundaries_filtered"  # Step 3输出的文件夹\--output_folder "drones_dataset/train/crf_output"  # CRF优化后的掩码输出路径\--save_boxes_as_json True  # 保存候选框为JSON（用于后续生成cuboids）

Step 5：转换候选框格式（适配 cuboids 生成）
将 CRF 输出的 JSON 候选框转换为 3D 模型所需的格式。
tools/boxes_list_to_patch_information_json.py

# 输入CRF生成的JSON候选框文件夹（Step 4中--output_folder下的JSON文件）
input_json_folder = "drones_dataset/train/crf_output"
# 输出转换后的patch信息文件夹（用于生成cuboids）
output_patch_folder = "drones_dataset/train/patch_information"

Step 6：生成固定尺寸 cuboids（时序片段）
NPS 数据集使用固定尺寸 cuboids，基于候选框提取连续视频帧片段。

使用脚本：tools/cuboids/volumes_with_tracking_of_generated_boxes_with_stabilization.py（README 明确 NPS 用此脚本）

# 原始视频帧文件夹（同Step 4的--frames_folder）
frames_folder = "path/to/nps/frames"
# Step 5输出的patch信息文件夹
patch_information_folder = "drones_dataset/train/patch_information"
# 输出cuboids的帧文件夹（连续帧片段，如5帧为一个cuboid）
output_cuboids_frames_folder = "drones_dataset/train/cuboids_frames"
# 输出cuboids对应的标注掩码文件夹（后续作为ground_truths）
output_cuboids_masks_folder = "drones_dataset/train/cuboids_masks"
# 固定尺寸设置（如224x224，根据I3D模型输入调整）
cuboid_size = (224, 224)
# 时序长度（连续帧数，如5帧）
temporal_length = 5

Step 7：提取 I3D 特征（3D 模型输入）

Motion boundaries运动边界

我们使用光流获取运动边界，以得到良好的候选区域。

• 代码文件：
  • NPS数据集用：tools/optical_flow_motion_boundaries.py
  • FL-drones 数据集：tools/optical_flow_motion_boundaries_with_stabilization.py，这个脚本会在帧稳定化后生成运动边界。
  • 因为FL数据集的背景运动占主导地位，掩盖了无人机。为解决此问题，在生成运动边界前先进行运动稳定化处理。
• 功能：为给定视频生成并保存运动边界，生成视频中动态区域的二值掩码（无人机为运动目标，掩码为白色）。

运行代码文件前，需提供包含视频的文件夹路径和运动边界的输出路径。

videos_folder = '/root/autodl-tmp/NPS-drone/Videos'
optical_flow_output_folder = '/root/autodl-tmp/NPS-drone/optical_flow'

Motion boundaries edges运动边界边缘

• 稳定化后生成的运动边界在边缘处有较高的值，可使用以下代码去除
• 脚本路径：tools/remove_motion_boundary_edges.py

Motion boundaries dilation运动边界膨胀

• 对较细的运动边界进行膨胀，以得到能更好覆盖无人机的候选区域：
• tools/binary_mask_dilation.py

Remove irrelevant candidate regions去除无关候选区域

• 运动边界膨胀后，一些候选区域表现为较大的运动边界，无法准确代表无人机。可使用以下代码文件去除此类区域。
• 文件中小框的阈值设为 0，以确保只去除大框
• tools/remove_small_big_boxes.py

CRF on the candidate boxes候选框的 CRF 处理

• 我们使用条件随机场（CRF）确保从运动边界获得的候选框紧密包围无人机
• 脚本路径：tools/crf/crf_on_labels.py
• 该代码文件接受以下参数：
  • --frames_folder：保存 png 格式视频帧的文件夹
  • --labels_mask_folder：设置为从候选区域中去除无关大框后得到的二值掩码所在的文件夹
  • --output_folder：设置为应用 CRF 后输出二值掩码的文件夹
  • --save_boxes_as_json：设为 true 可将应用 CRF 后的框保存为 JSON 文件

执行上述代码后，可使用以下代码文件将以 JSON 格式获得的框转换为下一步中使用的自定义格式：tools/boxes_list_to_patch_information_json.py

Generating cuboids生成立方体（Cuboids）

• 对 NPS 数据集使用固定尺寸的立方体，
• 对 FL-Drones 数据集使用多尺度立方体。

Fixed sized cuboids固定尺寸立方体

可使用以下脚本生成固定尺寸的立方体（用于 NPS 无人机数据集）：tools/cuboids/volumes_with_tracking_of_generated_boxes_with_stabilization.py
该脚本将使用上一步生成的 patch 信息 JSON 文件。

Multi sized cuboids多尺寸立方体

可使用以下脚本生成多尺寸立方体（用于 FL-Drones 数据集）：tools/cuboids/multi_scale_volumes_with_tracking_and_stabilization_using_masks.py

对于多尺寸立方体，真值、2D 检测结果等会随帧一起变换。这样无需使用逆矩阵将检测结果转换回来即可计算分数。
如果在稳定化方面遇到问题，可尝试降低用于视频稳定化的最大角点数量（在第 218 行）。

I3D features I3D 特征

我们使用 deepmind 的 kinetics I3D 模型（带预训练权重）从生成的立方体中提取特征。
I3D 的仓库地址为：deepmind/kinetics-i3d: 基于 Kinetics 数据集训练的视频分类卷积神经网络模型

我们没有从最后一层获取输出，而是从中间层获取特征（维度为 1x2x14x14x480）。这些特征在第 2 轴上取平均，然后重塑为 14x14x480，再输入到我们提出的时间流水线中。此外，我们只使用了 I3D 的 RGB 流，而非双流网络。

Training

对于时间阶段的训练，在train/temporal/config.py中设置值，然后使用train/temporal/train_model.py开始训练。

时间（3D）模型训练

/root/autodl-tmp/Drone-Detection/train/temporal

1. 修改时序模型配置文件Drone-Detection/train/temporal/config.py，（主要是 I3D 特征和对应标注）

• images 必须指向I3D 特征文件夹（时序模型依赖视频的时序特征，需提前通过工具提取，如 tools/features/extract_i3d_features.py，若未生成需先执行此步骤）。
• annotations 对应时序标注掩码（需与 I3D 特征的时序顺序匹配）。

# 1. 数据集根路径（根据你的数据位置修改）
my_base_path = "/root/autodl-tmp/NPS-drone"  # 你的数据根目录
dataset_base_path = "temporal_data"  # 时序数据子目录（可自定义）# 拼接完整路径
dataset_base_path = os.path.join(my_base_path, dataset_base_path)# 2. 模型名称（自定义，用于保存权重文件夹）
model_used = "i3d_pspnet_drone"  # 例如：i3d_pspnet_v1# 3. 训练数据路径（关键：指向I3D特征和标注）
dataset_links = {'train': {'annotations': os.path.join(dataset_base_path, 'train', 'ground_truths'),  # 时序标注掩码文件夹'images': os.path.join(dataset_base_path, 'train', 'i3d_features'),       # I3D特征文件夹（需提前生成）'temp': os.path.join(dataset_base_path, 'temp', model_used, model_used),  # 模型权重保存路径},
}# 4. 训练超参数（根据GPU显存调整）
n_classes = 2  # 固定为“背景+无人机”
epochs = 100   # 训练轮次（可根据效果调整）
batch_size = 4  # 批次大小（显存不足则减小，如2）
steps_per_epoch = 1024  # 每轮训练步数# 5. 微调设置（若使用预训练权重）
is_finetune = False  # 是否微调（首次训练设为False）
old_weight_path = ''  # 若微调，填写之前保存的权重路径

2. 运行脚本

cd /root/autodl-tmp/Drone-Detection
python train/temporal/train_model.py

Testing

复制你想要在测试数据上进行评估的权重的绝对路径，将其作为数组元素粘贴到test_model/temporal/checkpoint_paths.py文件中。在test_model/temporal/config.py文件中为现有变量添加配置值，然后运行test_model/temporal/test.py文件对测试数据进行评估。

NMS

使用 I3D 特征从时间阶段生成结果后，将预测结果通过 NMS 阶段：tools/nms/nms_generated_boxes.py

Results generation

可使用以下代码生成结果：test_model/temporal/results_generation.py
也可使用以下文件中的代码计算结果：tools/generate_annotations_and_scores.py

Temporal consistency

我们利用时间一致性去除检测结果中的噪声假阳性。相关代码在以下文件中：tools/video_tubes/remove_noisy_false_positives_by_tracking.py
