S7-200 SMART 开放式用户通信（OUC）深度指南：TCP/ISO-on-TCP编程（下）
三、通信流程：客户端 vs 服务器，两步走！
OUC 的通信流程分 “客户端模式”（PLC 主动连设备）和 “服务器模式”（PLC 等设备连），现场最常用的是客户端模式（比如 PLC 连视觉系统）。
1. 客户端模式流程（PLC 主动连远程设备）
以 “PLC（客户端）用 TCP 连机器人（服务器）” 为例：
- 初始化：首次扫描清空 TCON/TSEND/TRECV 参数表，设置后台通信时间（50ms）；
- 建连接：上升沿触发 TCON（A/P=1，连接类型 = 11，远程 IP = 机器人 IP，远程端口 = 机器人端口）；
- 查状态：等待 TCON 的 Done 位（D=1），确认连接建立；
- 数据收发：上升沿触发 TSEND（发 PLC 的设备状态），常使能 TRECV（收机器人的执行结果）；
- 断连接：设备停机时，上升沿触发 TDCON，断开连接。
2. 服务器模式流程（PLC 等远程设备连）
以 “PLC（服务器）用 TCP 连 PC（客户端）” 为例：
- 初始化：同客户端，TCON 参数表 A/P=0（被动），远程 IP=0.0.0.0，本地端口 = 1024；
- 等待连接：调用 TCON（REQ=1 一次），PLC 进入 “等待连接” 状态（A=1）；
- 建立连接：PC 端发起连接后，TCON 的 D=1，连接建立；
- 数据收发：同客户端；
- 断连接：PC 断开或 PLC 停机时，执行 TDCON。
四、最实用：OUC 常见错误代码与解决方法
OUC 报错时，先看指令参数表的 “错误代码”（字节 0 的高 5 位 + 字节 1），以下是 5 个现场高频错误：
错误代码（十六进制） | 错误原因 | 解决步骤 |
0x0100 | 参数非法（最常见）：1. 连接类型填错（如 TCP 填 19）2. 连接 ID=655353. 本地端口被占用 | 1. 核对连接类型代码（TCP=11，UDP=19，ISO-on-TCP=12）2. 改连接 ID 为 0~655343. 换本地端口（如从 1024 换为 2000） |
0x0500 | 连接失败：1. 远程设备断电 / 断网2. 远程 IP / 端口错3. 远程设备拒绝连接 | 1. ping 远程 IP，确认网络通断2. 核对远程 IP 和端口（比如机器人端口是否设为 5000）3. 检查远程设备是否允许 PLC 的 IP 连接 |
0x1800（错误代码 24） | 无待决操作：1. TDCON 断开已断开的连接2. TSEND 调用时连接未建立 | 1. 断连前先查 TCON 的 D 位，确认连接存在2. 等 TCON 的 D=1 后再调用 TSEND |
0x0A00 | 缓冲区溢出（TRECV）：接收缓冲区容量＜远程发送字节数 | 1. 增大 TRECV 的 “数据长度”（缓冲区容量）2. 让远程设备分批次发送（每次≤1024 字节） |
0x0B00 | 连接被远程设备断开 | 1. 检查远程设备是否异常（如机器人急停）2. 重新调用 TCON 建连 |
五、实战案例：PLC（客户端）用 TCP 连 PC
以 “PLC 发送设备状态（VB100~VB102，3 字节），接收 PC 控制指令（VB200~VB201，2 字节）” 为例，写完整程序。
1. 硬件配置
- PLC IP：192.168.2.10，本地端口：1024；
- PC IP：192.168.2.50，PC 端用 “网络调试助手” 设为 TCP 服务器，端口：5000。
2. 程序编写（LAD 梯形图）
Network 1：初始化（首次扫描）
// 首次扫描 FILL +0, VW0, 50 // 清空参数表（VB0~VB49，足够存4条指令） MOVB 50, SMB30 // 后台通信时间设为50ms
|

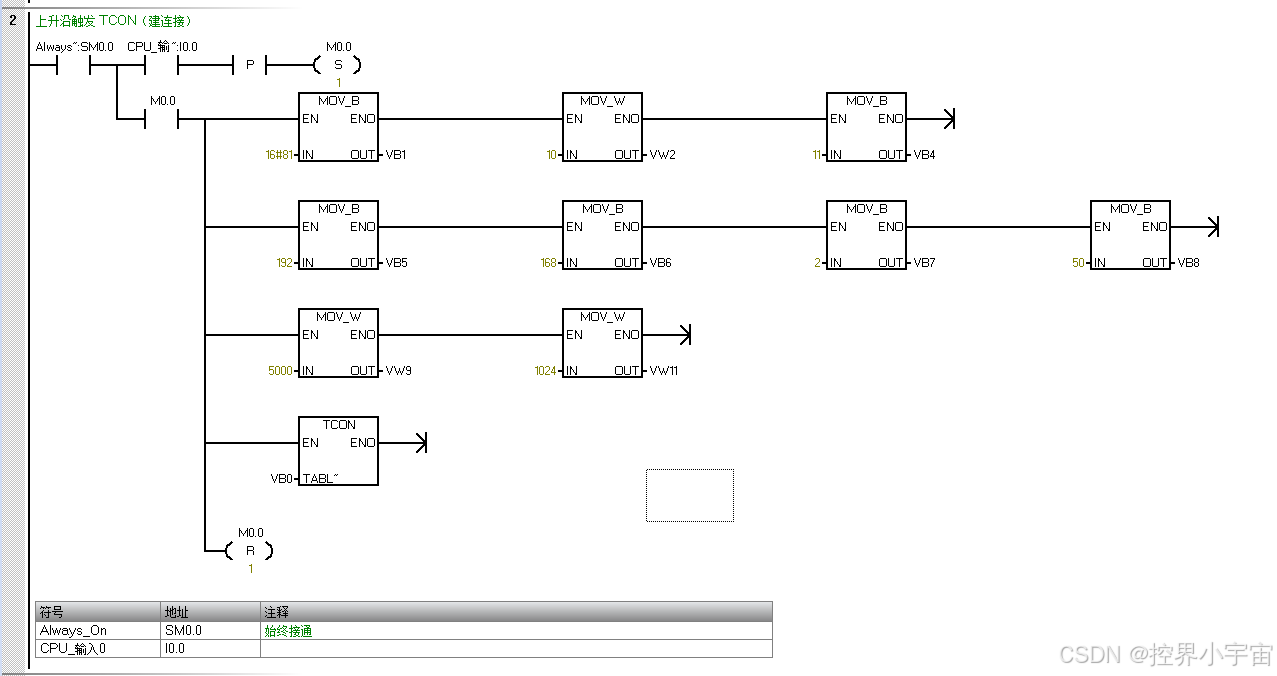

Network 2：上升沿触发 TCON（建连接）
// 启动按钮（按下触发建连） // 上升沿 // 建连触发标志 // 配置TCON参数表（VB0起始，TCP客户端） // 位7=A/P=1（主动），位0=REQ=1 // 连接ID=10 // 连接类型=TCP（11） // 远程IP：192.168.2.50（0xC0,0xA8,0x02,0x32） // 远程端口=5000 // 本地端口=1024 TCON VB0 // 执行建连 M0.0 // 复位触发标志
|

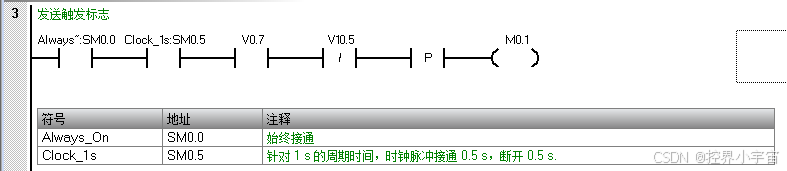

Network 3：发送触发标志
SM0.5 // 1秒脉冲 EU // 上升沿 V0.7 // TCON完成位（D=1，连接建立） VB10.5 // TSEND无错误（E=0） = M0.1 // 发送触发标志
|

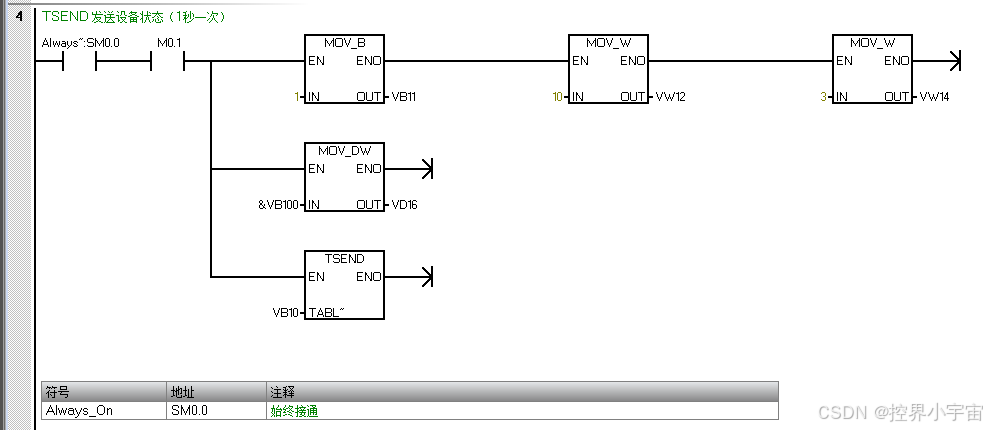

Network 4：TSEND 发送设备状态（1 秒一次）
// 配置TSEND参数表（VB10起始，连接ID=10） MOVB 1, VB11 // 位0=REQ=1 MOVW 10, VW12 // 连接ID=10（与TCON一致） MOVW 3, VW14 // 数据长度=3字节（VB100~VB102） MOVD &VB100, VD16 // 数据指针=VB100 TSEND VB10 // 执行发送 MOVB 0, M0.1 // 复位触发标志
|

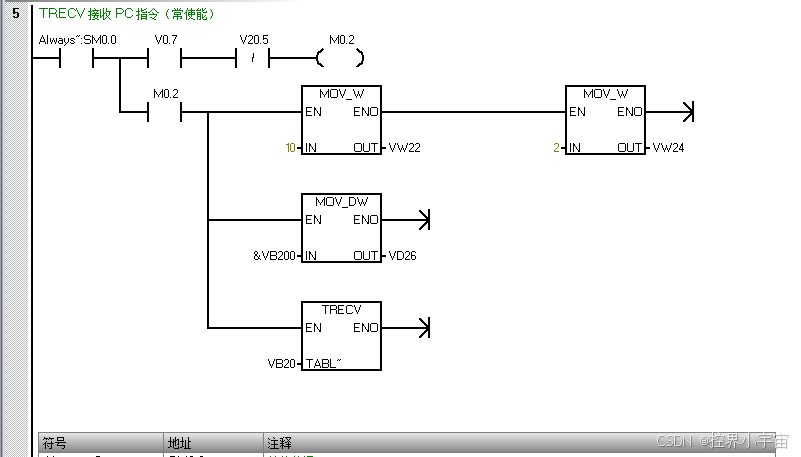

Network 5：TRECV 接收 PC 指令（常使能）
VB0.7 // 连接建立（D=1） VB20.5 // TRECV无错误（E=0） M0.2 // 接收使能标志 // 配置TRECV参数表（VB20起始，连接ID=10） MOVW 10, VW22 // 连接ID=10 MOVW 2, VW24 // 缓冲区容量=2字节（VB200~VB201） MOVD &VB200, VD26 // 数据指针=VB200 TRECV VB20 // 常使能接收
|

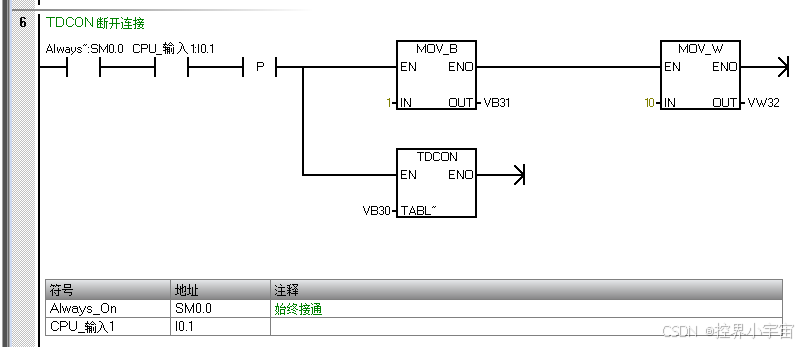

Network 6：TDCON 断开连接
I0.1 停止按钮（按下断连） 配置TDCON参数表（VB30起始，连接ID=10） MOVB 1, VB31 位0=REQ=1 MOVW 10, VW32 连接ID=10 TDCON VB30 执行断连
|
六、常见问题 Q&A（现场踩坑总结）
- Q：TCP 连接建立后，远程设备突然断网，PLC 能自动重连吗？
A：不能！PLC 会保持 “连接丢失” 状态，需程序判断 TCON 的错误位（E=1），然后重新触发 TCON 建连（比如用定时器每隔 5 秒重试一次）。
- Q：UDP 发送时，每次都要填远程 IP 和端口吗？
A：是的！UDP 是无连接协议，没有 “固定连接”，每次发送都需在 TSEND 参数表中指定远程 IP 和端口（字节 10~15）。
- Q：TRECV 接收 TCP 数据时，为什么一次收到多批数据？
A：TCP 是 “流协议”，不区分消息边界 —— 若远程设备快速发多个小消息，PLC 会把它们合并成一个大消息。解决：自定义消息格式（比如前 2 字节是 “消息长度”，PLC 按长度拆分数据）。
最后
OUC 指令的核心是 “灵活但需严谨”—— 它能解决跨品牌通信的痛点，但参数配置、连接管理、错误处理都需要手动把控。如果你的现场遇到 “PLC 连不上视觉系统”“UDP 发送丢包” 这类问题，不妨按 “查连接 ID→核参数表→看错误代码” 的步骤排查，基本都能定位问题。
如果还有特殊场景（比如用 ISO-on-TCP 连西门子 1500），欢迎在评论区留言，咱们一起拆解解决方案！
