DC24V-36V/4.5A H桥直流有刷电机驱动芯片AH6240

一、输入135-38O6-7573芯片概述与参数

AH6240是一款高性能H桥直流有刷电机驱动芯片，专为宽电压、大电流场景设计，支持4.5V至40V工作电压和4.5A峰值电流输出，采用ESOP8封装，集成H桥驱动电路与多重保护功能，适用于多种直流电机控制场景。

其核心参数如下：

参数项	规格	说明
工作电压范围	4.5V - 40.0V	覆盖DC24V-36V典型应用，兼容2-4节锂电池供电
峰值输出电流	4.5A	可驱动大功率电机，满足高负载需求
导通电阻（HS+LS）	350mΩ（典型值）	低内阻设计，降低功耗并提升效率
控制接口	PWM控制	支持0-100kHz频率调节，实现电机转速精细化控制

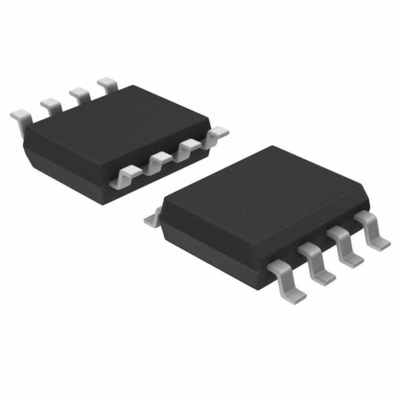

封装形式	ESOP8	小体积封装，便于PCB布局集成

二、AH6240的性能优势与保护功能

性能优势

• 宽电压与高电流输出：40V耐压和4.5A峰值电流使其在DC24V-36V区间内表现稳定，可驱动更大功率电机，性能优于PT2470等同类芯片。
• 高效与低功耗：350mΩ低导通电阻减少发热，集成低功耗睡眠模式（双输入置低触发），适用于电池供电设备以延长续航。
• 灵活控制能力：支持PWM调速、正反转控制及电流调节功能，可适配步进电机绕组或其他感性负载。

集成保护机制

AH6240内置多重保护功能，提升系统可靠性：

• 过流保护（OCP）：实时监测输出电流，超过阈值时自动关断输出，防止电机或芯片过载损坏。
• 热关断（TSD）：芯片温度过高时触发保护，温度恢复后自动恢复工作。
• 欠压锁定（UVLO）：电源电压低于4.5V时锁定输出，避免低压下异常工作。
• 自动故障恢复：故障解除后无需外部干预即可恢复正常运行，简化系统设计

• 典型应用领域：

  AH6240广泛适用于需要直流电机驱动的场景，包括：

  机器人与自动化：扫地机器人、RC伺服电机、工业自动化设备的运动关节驱动。
• 工业与家电：工业设备电机控制、智能家居（如自动窗帘、门锁）、家用电器驱动。
• 新能源与便携设备：2-4节锂电池供电设备（如无人机、电动工具），兼顾高功率与低功耗需求

• 总结：

  AH6240作为一款高性能H桥电机驱动芯片，凭借宽电压范围、高电流输出、低功耗及完善的保护机制，成为DC24V-36V/4.5A场景下的理想选择。其与PT2470等芯片的兼容性及丰富的控制功能，使其在机器人、工业设备、智能家居等领域具有广泛应用前景

•
