windows显示驱动开发-间接显示驱动程序

间接显示驱动程序 (IDD) 模型是一种简单的用户模式驱动程序模型，用于支持未连接到 GPU 显示输出的监视器。 需要 IDD 的一些典型方案包括：

• 通过网络将显示输出流式传输到远程客户端（远程显示器）；
• 为虚拟桌面环境（虚拟显示器）等应用程序创建虚拟监视器；
• 通过 USB 将硬件保护装置连接到具有常规监视器（VGA、DVI、HDMI、DP 等）的电脑；

IDD 实现

IDD 是设备的第三方提供的 UMDF 驱动程序。 可以使用 IddCx（间接显示驱动程序类 eXtension）公开的功能开发 IDD，以下列方式与 Windows 图形子系统进行交互：

• 创建表示间接显示设备的图形适配器。
• 报告监视器与系统的连接和断开。
• 提供所连接监视器的说明。
• 提供可用的显示模式。
• 支持其他显示功能，例如硬件鼠标光标、伽马、I2C 通信和受保护内容。
• 处理桌面图像以在显示器上显示。

由于 IDD 是 UMDF 驱动程序，因此它还负责实现所有 UMDF 功能，例如设备通信、电源管理、即插即用等。

IDD 在会话 0 中运行，用户会话中没有运行任何组件，因此任何驱动程序不稳定都不会影响整个系统的稳定性。

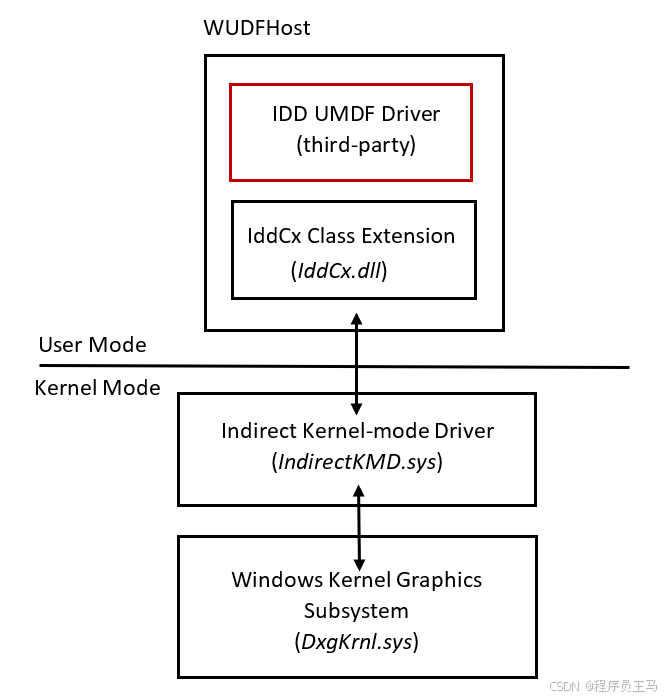

下图提供了体系结构概述：

用户模式模型

IDD 是仅用户模式模型，不支持内核模式组件。 因此，驱动程序可以使用任何 DirectX API 来处理桌面图像。 事实上，IddCx 提供了在 DirectX 图面中编码的桌面图像。

驱动程序不应调用不适合驱动程序使用的用户模式 API，例如 GDI、窗口化 API、OpenGL 或 Vulkan。

IDD 应生成为通用 Windows 驱动程序，以便在多个 Windows 平台上使用。

在生成时：
UMDF IDD 声明了它所针对的 IddCx 版本。
OS 可确保在加载驱动程序时加载正确版本的 IddCx。

IddCx 回调和函数命名约定

Prefix	类型	备注
EVT_IDD_CX_XXX	IDD 回调函数	IDD 实现特定于 IddCx 的回调，例如 EVT_IDD_CX_ADAPTER_COMMIT_MODES，以及相关的 WDF 回调（如 EVT_WDF_DEVICE_D0_EXIT）。
IddCxXxx	函数	IDD 可以调用的系统提供的 IddCx 类扩展函数；
PFN_IDDCX_XXX	指向 IddCx 函数的指针	IDD 不使用这些指针。 相反，驱动程序使用等效的 IddCxXxx 函数。
