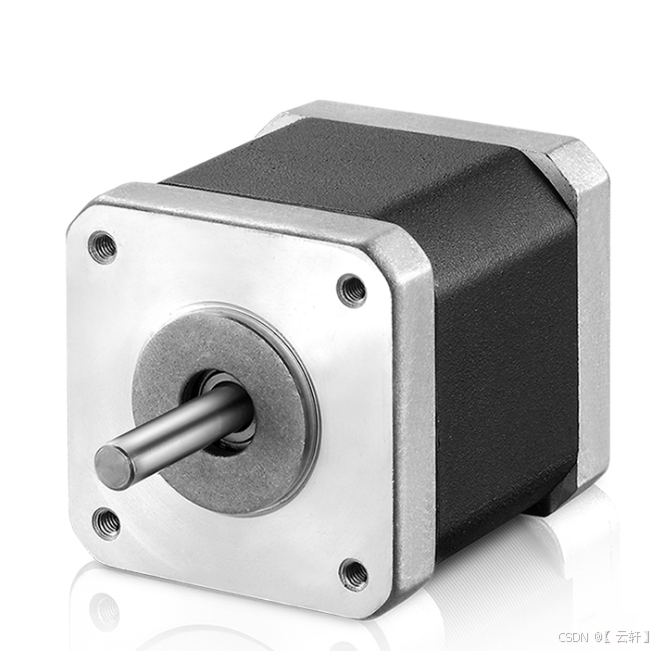

作为一名硬件工程师，在完成步进电机控制程序后，发现上电瞬间电机有时会产生一次非预期的、微小的转动，而后续的手动控制则完全正常。这是一个非常典型的嵌入式系统问题，其根源通常不在于控制逻辑本身，而在于微控制器（MCU）上电过程的微观时序和状态不确定性。
一、核心原因：GPIO引脚的状态“混沌期”
导致这一现象的根本原因，可以归结为微控制器上电初始化过程中，通用输入输出（GPIO）引脚会经历一个短暂的、状态不确定的“混沌期”。
-
引脚的初始状态：大多数MCU在上电复位（Power-On Reset）时刻，其所有GPIO引脚的默认状态通常是高阻抗输入模式。在这种模式下，引脚的电平是不确定的（既不是高电平也不是低电平），它很容易受到板子上电磁噪声的干扰，呈现出随机的高或低电平。
-
程序执行的顺序：您的程序代码（如基于C语言）是从
main函数开始顺序执行的。通常，我们会先配置系统时钟，然后初始化各种外设（如串口、定时器等），最后才轮到初始化控制步进电机的GPIO引脚（如步进脉冲STEP、方向DIR、使能ENABLE）。问题就出在这个时间差上：在MCU执行到GPIO初始化代码之前，控制电机的这几个引脚已经处于前述的“不确定”状态。
-
驱动器的灵敏响应：步进电机驱动器（如常见的A4988、DRV8825）是非常灵敏的。它会实时监测来自MCU的脉冲信号。在上电瞬间，STEP引脚上随机产生的一个短暂噪声脉冲（可能只有几十纳秒），就会被驱动器识别为一个有效的步进脉冲，从而驱动电机转动一个微步。这就是电机“微小动一下”的直接原因。由于这种噪声是随机的，因此现象表现为“有时候不会”动。
二、解决方案思路
解决这个问题的核心思想是：尽可能早地让电机控制引脚进入一个确定的、安全的状态。
-
软件层面的根本解决：调整程序初始化顺序。将电机控制引脚的初始化代码尽可能地放在
main函数的最开头，甚至是在系统时钟配置之前。许多MCU的硬件设计允许在复位后立即以较低速度操作GPIO。具体的做法是，一上电就先将这些引脚设置为明确的低电平输出模式，或者将“使能（ENABLE）”引脚设置为禁用电机的状态（根据驱动器逻辑可能是高电平或低电平），然后再去配置复杂的系统时钟和其他外设。这样就确保了从MCU开始工作的第一刻起，电机就处于受控状态。 -
硬件层面的辅助加固：在PCB设计上，可以为关键的控制信号线（特别是STEP脉冲信号）增加一个下拉电阻（如4.7kΩ到10kΩ）。这样，在上电初期GPIO处于高阻输入模式时，下拉电阻可以强行将该引脚的电平拉至低电平，避免其因噪声而悬空产生随机高电平脉冲，从而有效抑制误动作。
-

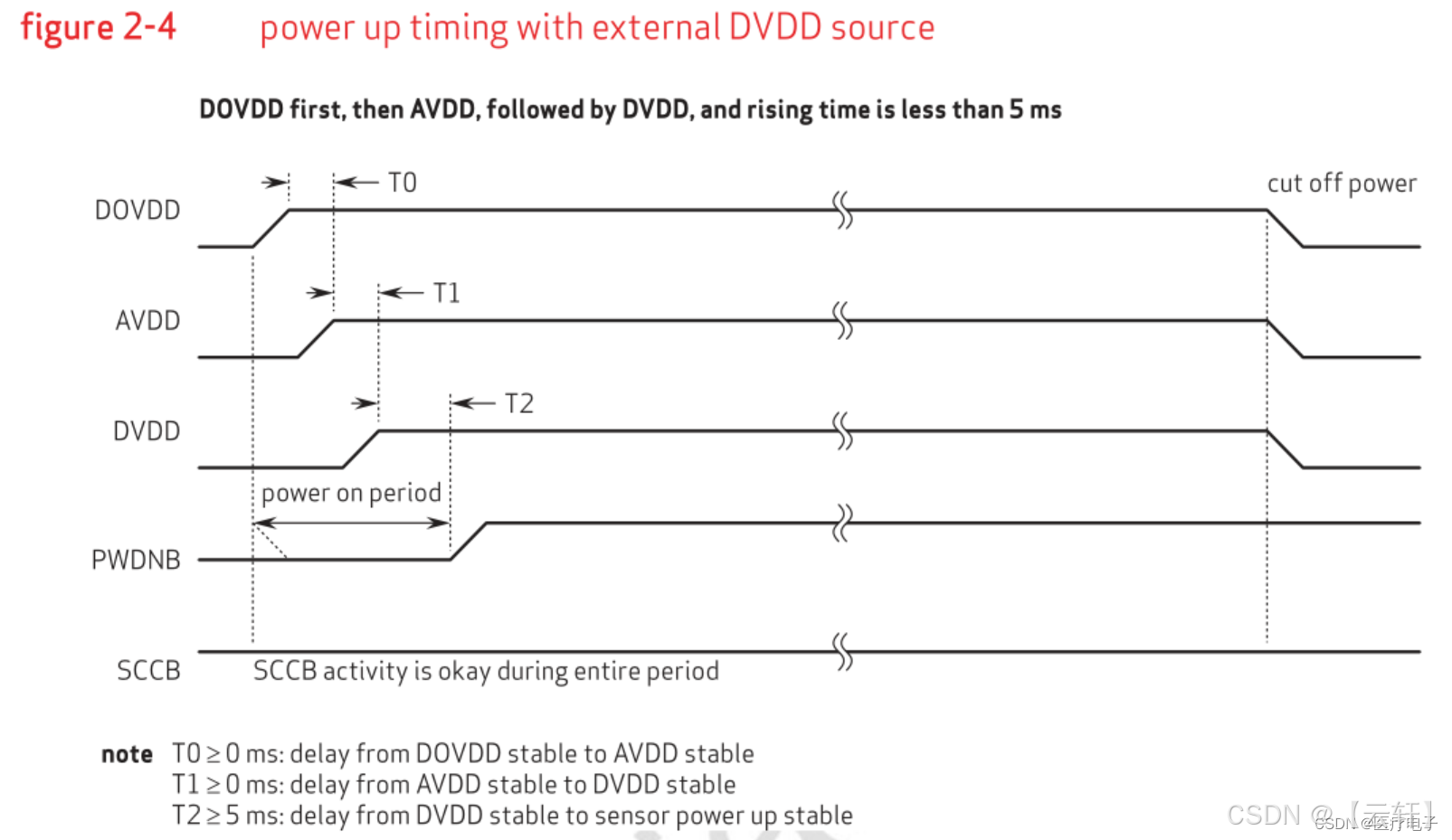

电源时序考量：检查MCU电源与电机驱动器电源的上电顺序和稳定速度。如果电机驱动器电源先于MCU电源稳定，那么MCU引脚的“混沌期”就会完全暴露给已准备就绪的驱动器，增大误动风险。确保电源设计合理也是预防措施之一。
通常，通过优化软件初始化流程，此问题即可被彻底解决。
三、类似的常见问题及原因解析
这种因上电初始化时序导致的问题在嵌入式硬件开发中非常普遍，以下是一些类似的典型案例：
-
上电瞬间LED指示灯微亮或闪烁
- 问题描述：控制LED的GPIO引脚在初始化前为不确定状态，可能短暂输出高电平（如果LED阳极接VCC）或低电平（如果LED阴极接地），导致LED出现人眼可见的短暂微亮或闪烁。
- 原因：与步进电机问题同源，都是GPIO初始状态不确定所致。
- 解决思路：同样优先初始化LED控制引脚，或配置为明确的熄灭状态。
-
继电器、电磁阀上电瞬间误动作
- 问题描述：控制继电器或电磁阀的MCU引脚在上电时产生一个短暂脉冲，导致继电器“咔哒”吸合一下再断开，或电磁阀短暂开启/关闭。这对于要求严格的上电状态系统是危险的。
- 原因：驱动继电器/电磁阀的功率器件（如三极管、MOSFET）对控制信号的毛刺非常敏感。
- 解决思路：除了优先初始化GPIO，通常在硬件上会增加“上电复位”芯片（Power-On Reset IC）来确保MCU在电源稳定前保持复位状态，或者使用带使能端的驱动电路，由MCU单独控制，待系统稳定后再开启。
-
通信总线（如I2C、SPI）上电异常
- 问题描述：系统上电后，连接到I2C总线的某个从设备（如传感器）无法正常通信，需要复位才能找到。
- 原因：I2C总线是开漏输出，依赖上拉电阻。如果MCU的GPIO在初始化前意外输出了低电平到SDA（数据线）或SCL（时钟线）上，就会在总线上的设备间产生一个非法的“起始条件”或阻塞总线，导致通信混乱。
- 解决思路：确保I2C引脚在初始化前设置为高阻输入模式（或模拟输入），避免主动输出电平。同时，总线上的上拉电阻必须足够强，以抵抗噪声干扰。
总结而言，嵌入式系统的稳定运行不仅依赖于正确的逻辑代码，更依赖于对硬件上电、复位过程的精细控制。充分理解MCU的启动流程、各外设的默认状态，并养成“安全初始化”的编程习惯（即优先将控制端口置于安全状态），是避免此类隐蔽问题的关键。
