Imatest-Wedge模块
目录
一、介绍
二、步骤
1.选择分析
2.框选ROI区域
3.调整ROI区域
4.参数设置
5.结果显示设置
三、结果
1. c/p值判断
看c/p值与理论极限的接近程度
2.Moire Spread（摩尔纹扩散度）
（1）通用评判参考
四、总结
一、介绍
Imatest软件中楔形图模块可以分析任意图像里的楔形图（喇叭图），具有手动区域检测功能，支持垂直和水平（但不支持对角线）方向的分析测试。
使用旧的ISO 12233：2000测试卡进行喇叭图（双曲线或者楔形图）测量需要特别注意区域选择，为了获得可靠的MTF测量，必须选择至少两个区域。
喇叭图可用于测量由混淆引起的彩色摩尔纹，这个是无法使用斜边去分析的。
混淆的开始频率（检测到的条数低于到喇叭图总条数以下时的空间频率）不受信号处理的影响（锐化，降噪等），使其可用于比较不同信号处理的相机。该频率在CIPA标准中称为“消失的分辨率” 。
二、步骤
1.选择分析
点击楔形图模块，选择拍摄完后的图片，进行图片加载
在ISO 12233测试卡里，中间区域有垂直和水平两个楔形（喇叭图）图，图像的左右两边也各有两组楔形（喇叭图）图，这样就可以去测试图像中心和边缘的分辨力水平了。

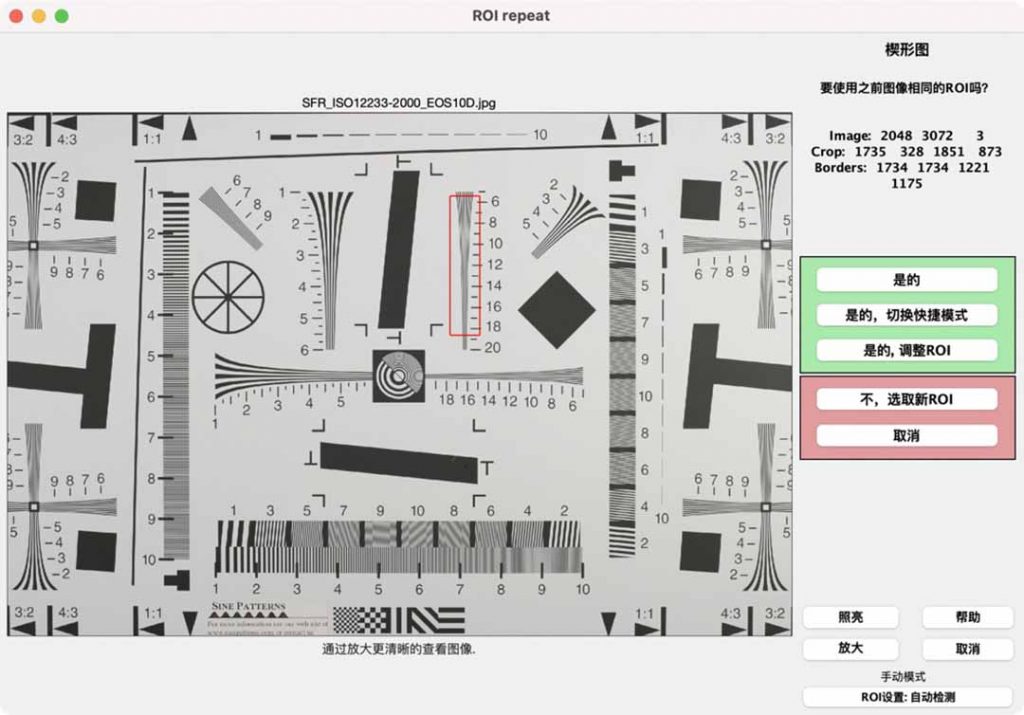

2.框选ROI区域
手动框选出要测试的区域，需要包含超过奈奎斯特频率的高频区域，如下图所示。

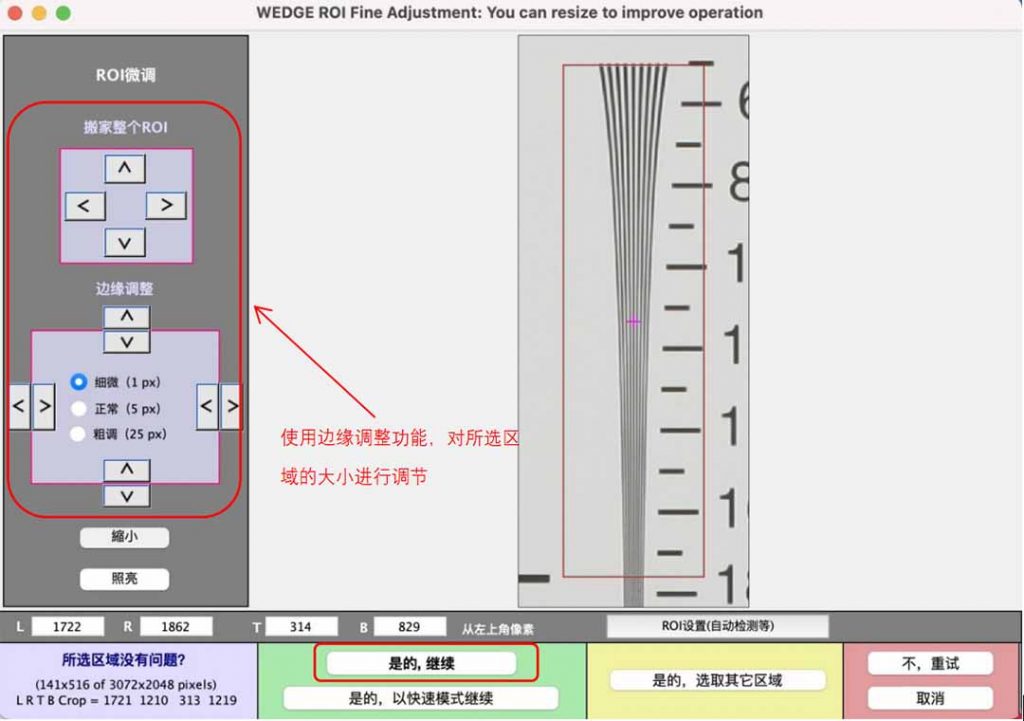

3.调整ROI区域
使用边缘调整功能，对整个选择区域进行调整
4.参数设置
主要设置的选项：MTF单位、伽马值、 结果显示，绘图输出数据。
其中MTF单位选择“4LW/Picture Height“常用的MTF单位
当MTF单位选择或者2 Cycles/mm 和4 Cycles/inch时，需要填写像素尺寸。
MTF单位选择7 Cycles/degree时候，则需要填写物方尺寸。
伽马值设置
由于伽马值需要参与MTF计算，所以需要单独设置伽马，伽马值的设置有两种情况。
1.已知相机伽马值，在下图方框中输入相机伽马值。
2.不知道相机伽马值，可以先使用灰阶测试卡在灰阶卡模块分析伽马值
5.结果显示设置
根据自己的需求设置其他导出结果。
三、结果

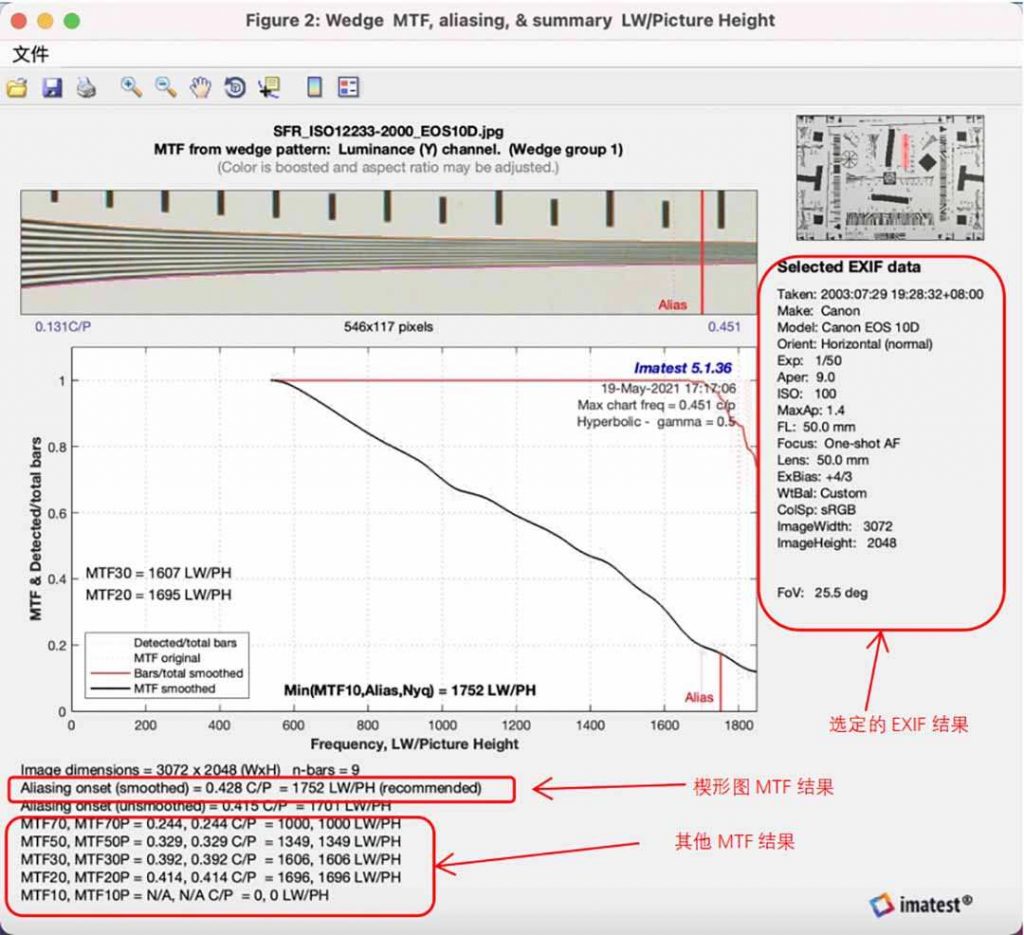

其中Aliasing onset(smoothed)=0.428c/p=1752LW/PH 为楔形图（喇叭图）的分辨力值。
混淆开始频率和 MTF结果
-
Aliasing onset：混淆开始点。指的是相机系统开始无法分辨线条，产生混叠（线条粘连、出现摩尔纹等伪像）的那个临界频率。
-
smoothed：经过平滑处理的。软件对原始数据进行了平滑，以消除噪声带来的抖动，让我们能更准确地找到这个临界点。
-
0.428 c/p：
-
c/p：周期每像素。这是频率单位，表示传感器上每1个像素对应多少个黑白线对。
-
0.428这个数值非常接近理论的极限值0.5 c/p（奈奎斯特频率）
-
1. c/p值判断
看c/p值与理论极限的接近程度
优秀：> 0.4 c/p
意味着硬件解析力极佳
良好：0.3 - 0.4 c/p
硬件解析力不错，还有少量提升空间。
一般：< 0.3 c/p
硬件解析力不足，可能是镜头素质或对焦问题。
彩色摩尔纹

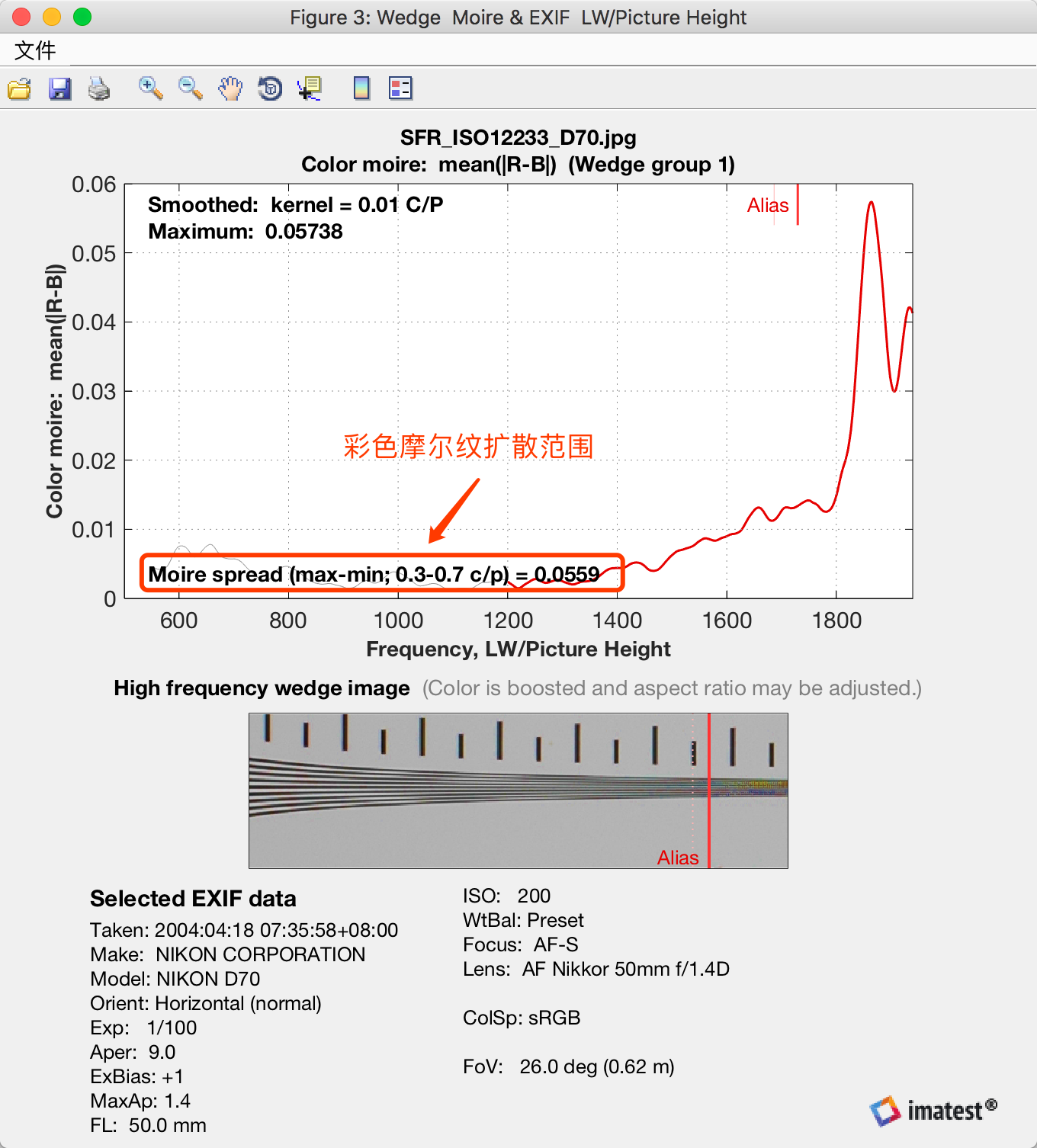

2.Moire Spread（摩尔纹扩散度）
Moire Spread是一个量化指标，用于衡量彩色摩尔纹的明显程度。它不是摩尔纹发生的频率，而是摩尔纹的强度。
我们看图上这组数据：moire spread （max-min；0.3-0.7 c/p）=0.0559
说明这台相机在容易产生摩尔纹的中高频率范围内（0.3-0.7 周期/像素），其彩色摩尔纹的强度波动幅度为 0.0559。这个数值越低，代表相机抑制彩色摩尔纹的能力越好。
（1）通用评判参考
| Moire Spread 数值 | 严重程度 | 视觉表现 |
|---|---|---|
| < 0.03 | 非常轻微 / 优秀 | 即使放大到100%仔细看，也几乎看不到彩色摩尔纹。 |
| 0.03 - 0.07 | 轻微 / 良好 | 在标准观看尺寸下不明显。放大到100%查看时，可能在极细的纹理上能看到轻微的彩色纹路。你的 0.0559 处于这个区间的上端，接近“一般”的水平。 |
| 0.07 - 0.12 | 一般 / 可见 | 在较高反差的重复图案上，人眼可能开始察觉到不想要的彩色条纹。 |
| > 0.12 | 严重 / 问题 | 彩色摩尔纹非常明显，严重影响了画面的纯净度和色彩真实性。 |
四、总结
Imatest软件的楔形图模块可分析水平和垂直方向的楔形图（喇叭图），支持MTF测量和彩色摩尔纹检测。操作步骤包括选择分析区域、调整ROI、设置MTF单位和伽马值等参数。关键指标Aliasing onset（混淆开始频率）反映系统分辨力，接近0.5c/p（奈奎斯特频率）为佳；Moire Spread量化彩色摩尔纹强度，数值越小抑制效果越好。该功能特别适用于比较不同信号处理相机的性能，并能检测斜边分析无法识别的彩色摩尔纹问题。
