【ROS2】DDS通信协议介绍

news 2025/9/28 17:50:43

引言

ROS2（Robot Operating System 2）是一个广泛用于机器人开发的框架，其核心通信机制依赖于DDS（Data Distribution Service）协议。DDS提供了一种高效、可靠的数据分发方式，支持实时系统需求。本文将逐步介绍DDS在ROS2中的作用、原理和实际应用，帮助您快速上手。

1. DDS协议概述

DDS是一种面向数据的中间件标准，专为分布式实时系统设计。它基于发布-订阅模型，核心概念包括：

主题（Topic）：数据单元的唯一标识符，例如传感器数据主题。
发布者（Publisher）：发送数据的节点。
订阅者（Subscriber）：接收数据的节点。
服务质量（QoS）：可配置的策略，确保数据传输的可靠性、实时性和容错性。例如，带宽限制可表示为：
$\text{最大带宽} = \frac{\text{数据包大小} \times \text{频率}}{1000} \text{ kbps}$
其中， $text{数据包大小}$ 以字节为单位， $频率\text{频率}$ 以Hz为单位。

DDS的优势在于其高吞吐量、低延迟和可扩展性，非常适合机器人系统中的传感器数据流和控制命令传输。

但是，我们要知道一点，DDS并不是专门为ROS2而设计的一种通信协议，而是在此之前就已经被其它领域广泛应用了，比如航空，国防，交通，医疗，能源等。
在这里插入图片描述
比如在同样备受关注的自动驾驶领域，通常会存在感知，预测，决策和定位等模块，这些模块都需要非常高速和频繁地交换数据。借助DDS，可以很好地满足它们的通信需求。

2. ROS2与DDS的集成

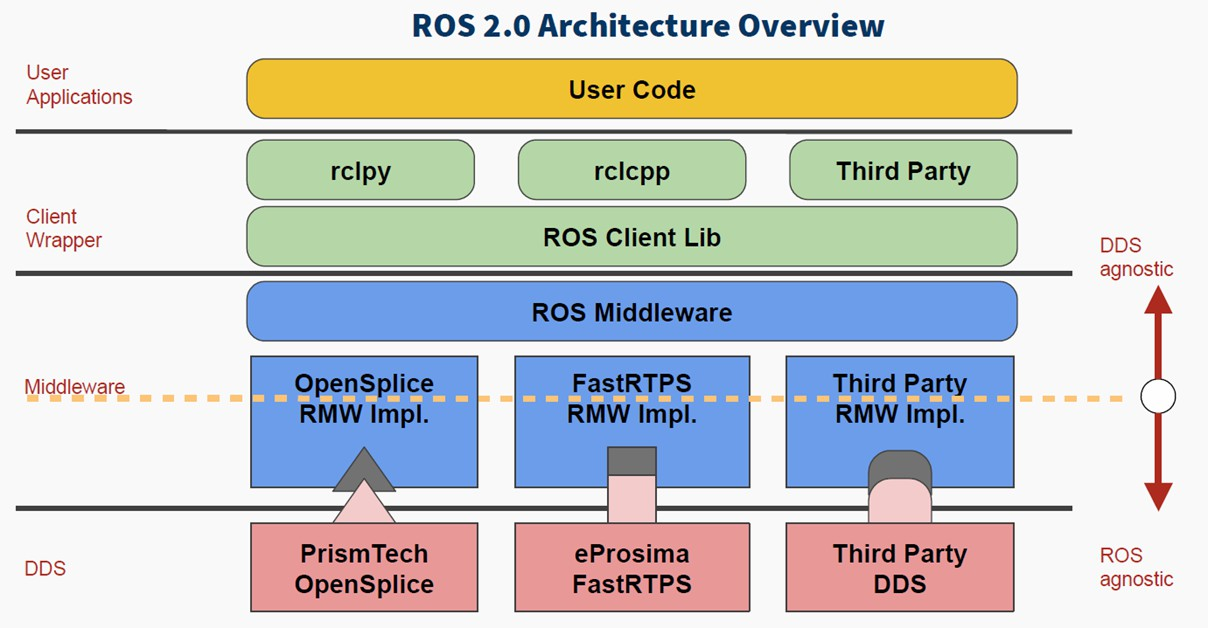

DDS在ROS2系统中的位置至关重要，所有上层建设都建立在DDS之上。在这个ROS2的架构图中，蓝色和红色部分就是DDS。

在这里插入图片描述

ROS2使用DDS作为默认中间件，通过抽象层（如rmw接口）支持多种DDS实现，例如Fast DDS或Cyclone DDS。集成方式包括：

节点通信：ROS2节点通过DDS主题进行交互，无需直接处理网络细节。
QoS策略：ROS2允许自定义QoS，如设置可靠性（Reliable vs. Best Effort）或持久性（Transient Local）。例如，在实时控制中，可配置为：
$\text{延迟预算} < 10 \text{ ms}$
确保数据及时到达。
发现机制：DDS自动处理节点发现，当新节点加入时，系统动态建立连接。

同时为了应对多个DDS的兼容，ROS设计了一个Middleware中间件，也就是一个统一的标准，不管我们用那个DDS，保证上层编程使用的函数接口都是一样的。此时兼容性的问题就转移给了DDS厂商，如果他们想让自己的DDS系统进入ROS生态，就得按照ROS的接口标准，开发一个驱动，也就是这个部分。这种集成简化了开发，同时保证了性能，适用于从单机到大型集群的场景。

3. DDS在ROS2中的关键特性

实时性：DDS支持优先级调度，确保关键数据（如紧急停止命令）优先传输。
可靠性：通过QoS策略，可实现零丢失数据传输，适合安全关键应用。
可扩展性：DDS处理节点动态变化，支持数百个节点并发通信。系统吞吐量公式为：
$\text{总吞吐量} = \sum_{i=1}^{n} \text{主题}_i \text{带宽}$
其中， $n$ 是活动主题数。
容错性：DDS内置冗余机制，当节点故障时，数据自动重路由。

这些特性使ROS2适用于工业机器人、自动驾驶等复杂环境。

4. 质量服务策略QoS

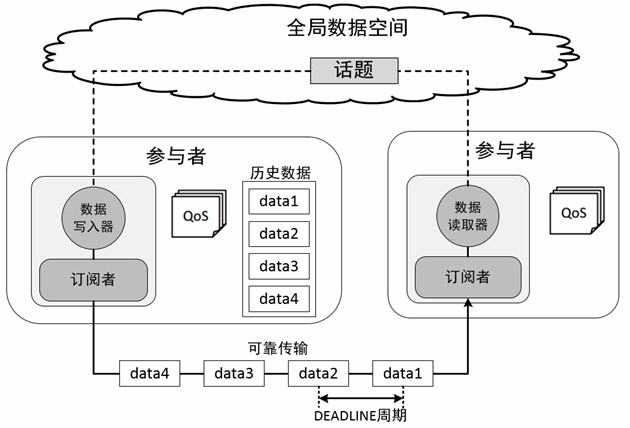

DDS为ROS的通信系统提供提供了哪些特性呢？我们通过这个通信模型图来看下。
在这里插入图片描述
DDS中另外一个重要特性就是质量服务策略，QoS。
QoS是一种网络传输策略，应用程序指定所需要的网络传输质量行为，QoS服务实现这种行为要求，尽可能地满足客户对通信质量的需求，可以理解为数据提供者和接收者之间的合约。

在这里插入图片描述

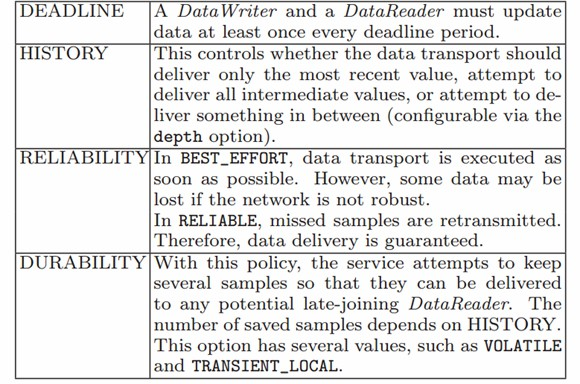

比较常见的策略如下：

DEADLINE策略，表示通信数据必须要在每次截止时间内完成一次通信；
HISTORY策略，表示针对历史数据的一个缓存大小；
RELIABILITY策略，表示数据通信的模式，配置成BEST_EFFORT，就是尽力传输模式，网络情况不好的时候，也要保证数据流畅，此时可能会导致数据丢失，配置成RELIABLE，就是可信赖模式，可以在通信中尽量保证图像的完整性，我们可以根据应用功能场景选择合适的通信模式；
DURABILITY策略，可以配置针对晚加入的节点，也保证有一定的历史数据发送过去，可以让新节点快速适应系统。

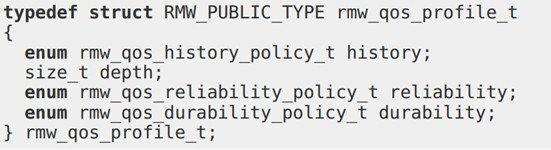

所有这些策略在ROS系统中都可以通过类似这样的结构体配置，如果不配置的话，系统也会使用默认的参数。

5. 实际示例：创建含QoS配置的ROS2发布-订阅系统

在ROS2通信中，QoS（服务质量） 是核心机制之一——它通过定义可靠性、消息历史、存活时间等策略，让发布者与订阅者根据实际场景（如工业实时控制、弱网数据传输、传感器高频采样）适配通信需求。以下Python示例将在基础发布-订阅逻辑上，添加QoS配置，展示如何通过QoS控制DDS底层的通信行为。

步骤1: 安装ROS2并确认环境

确保ROS2 Humble环境已配置完成（若未安装，可通过鱼香ROS脚本一键部署）：

# 下载并执行鱼香ROS安装脚本
wget http://fishros.com/install -O fishros && . fishros
# 执行后按终端提示选择“1. 安装ROS”，再选择“ROS2 Humble”版本完成安装

安装后通过ros2 --version验证环境，确保输出ros2 humble相关信息。

步骤2: 创建ROS2功能包

沿用原目录结构，创建支持Python的功能包：

# 创建工作空间（若已存在可跳过）
mkdir -p ~/ros2_ws/src
cd ~/ros2_ws/src# 创建功能包，依赖rclpy（ROS2 Python核心）和std_msgs（标准消息类型）
ros2 pkg create qos_tutorial --build-type ament_python --dependencies rclpy std_msgs# 进入功能包根目录（后续需修改setup.py）
cd qos_tutorial

步骤3: 配置setup.py（关键：定义节点入口）

ROS2通过setup.py识别Python节点的可执行文件，需在功能包根目录（~/ros2_ws/src/qos_tutorial）中修改该文件，添加节点与脚本的映射关系（该步骤也可以在编写完发布代码和订阅代码后配置）：

from setuptools import setuppackage_name = 'qos_tutorial'  # 必须与功能包名称一致setup(name=package_name,version='0.0.0',packages=[package_name],  # 对应代码存放的目录data_files=[('share/ament_index/resource_index/packages',['resource/' + package_name]),('share/' + package_name, ['package.xml']),],install_requires=['setuptools'],zip_safe=True,maintainer='Your Name',maintainer_email='your_email@example.com',description='ROS2 QoS 发布-订阅示例',license='Apache-2.0',tests_require=['pytest'],# 核心配置：将Python脚本映射为终端可执行命令entry_points={'console_scripts': [# 格式："终端命令 = 包名.脚本文件名:主函数名"'qos_publisher = qos_tutorial.qos_publisher:main','qos_subscriber = qos_tutorial.qos_subscriber:main'],},
)

配置说明：

entry_points中每一行对应一个节点，左侧为终端中使用的命令（如qos_publisher），右侧指定脚本路径（qos_tutorial包下的qos_publisher.py）和主函数（main）。
若缺少此配置，ros2 run会提示“找不到可执行文件”。

步骤4: 编写含QoS配置的发布者代码

进入代码目录（~/ros2_ws/src/qos_tutorial/qos_tutorial），创建qos_publisher.py：

import rclpy
from rclpy.node import Node
from rclpy.qos import QoSProfile, ReliabilityPolicy, HistoryPolicy
from std_msgs.msg import Stringclass QoSPublisher(Node):def __init__(self):super().__init__('qos_publisher')# 定义QoS配置：可靠传输+保留最新10条消息self.qos_profile = QoSProfile(reliability=ReliabilityPolicy.RELIABLE,  # 确保消息不丢失（丢失则重发）history=HistoryPolicy.KEEP_LAST,         # 仅保留最新消息depth=10                                 # 消息队列深度)# 创建发布者时传入QoS配置self.publisher = self.create_publisher(String, 'qos_topic', self.qos_profile)# 1Hz频率发送消息self.timer = self.create_timer(1.0, self.timer_callback)self.counter = 0def timer_callback(self):msg = String()msg.data = f'QoS Message: Count = {self.counter}'self.publisher.publish(msg)self.get_logger().info(f'Publishing (QoS Reliable): "{msg.data}"')self.counter += 1def main(args=None):rclpy.init(args=args)node = QoSPublisher()rclpy.spin(node)node.destroy_node()rclpy.shutdown()if __name__ == '__main__':main()

步骤5: 编写匹配QoS的订阅者代码

在同一代码目录下创建qos_subscriber.py：

import rclpy
from rclpy.node import Node
from rclpy.qos import QoSProfile, ReliabilityPolicy, HistoryPolicy
from std_msgs.msg import Stringclass QoSSubscriber(Node):def __init__(self):super().__init__('qos_subscriber')# 使用与发布者一致的QoS配置（确保兼容性）self.qos_profile = QoSProfile(reliability=ReliabilityPolicy.RELIABLE,history=HistoryPolicy.KEEP_LAST,depth=10)self.subscription = self.create_subscription(String, 'qos_topic', self.listener_callback, self.qos_profile)self.subscription  # 防止未使用警告def listener_callback(self, msg):self.get_logger().info(f'Received (QoS Reliable): "{msg.data}"')def main(args=None):rclpy.init(args=args)node = QoSSubscriber()rclpy.spin(node)node.destroy_node()rclpy.shutdown()if __name__ == '__main__':main()

步骤6: 编译并运行示例

编译功能包：回到工作空间根目录，编译目标包：
```
cd ~/ros2_ws
colcon build --packages-select qos_tutorial
```
加载环境变量：
```
source install/setup.bash
```
启动节点：
- 终端1（发布者）：
```
ros2 run qos_tutorial qos_publisher
```
  输出示例：[INFO] [qos_publisher]: Publishing (QoS Reliable): "QoS Message: Count = 0"
- 终端2（订阅者）：
```
ros2 run qos_tutorial qos_subscriber
```
  输出示例：[INFO] [qos_subscriber]: Received (QoS Reliable): "QoS Message: Count = 0"
