PNETLab加载镜像包

一、下载地址

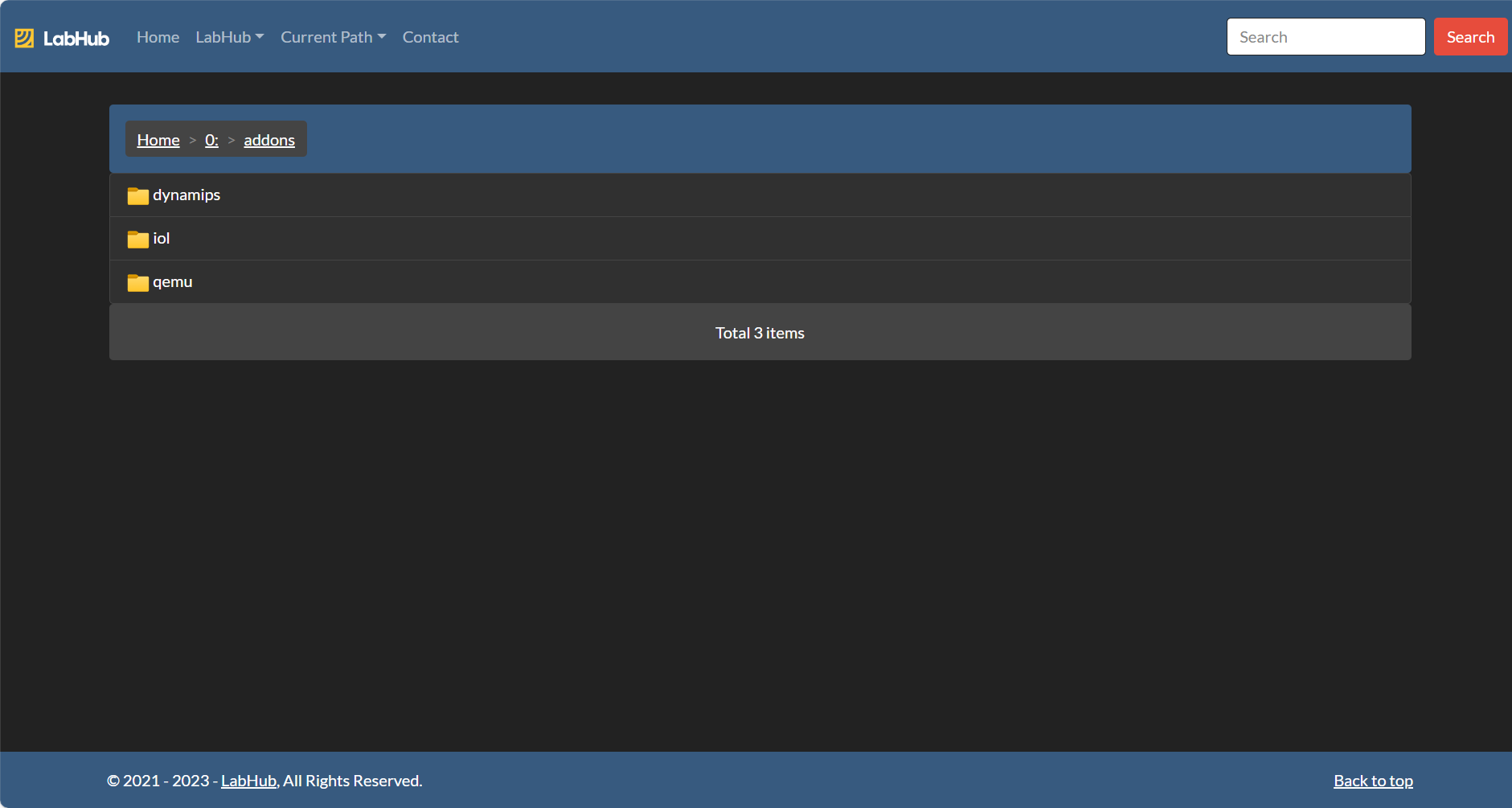

官方地址：https://drive.labhub.eu.org/0:/addons/

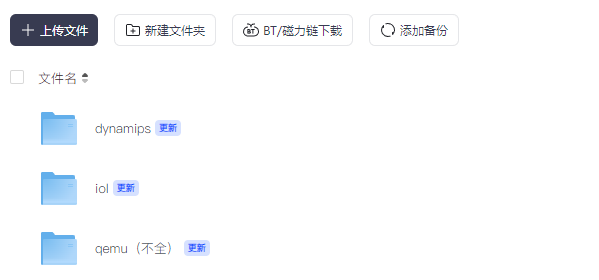

网盘地址：https://pan.quark.cn/s/ba8daaf5cea9

Dynamips

是一个Cisco路由器模拟器，它模拟的是Cisco的硬件（如7200、3600系列等），可以运行真实的Cisco IOS镜像。但是，它主要模拟路由器，对交换机的模拟支持有限（需要借助额外的模块或镜像）。

IOL（IOS on Linux）

是Cisco推出的在Linux上运行的IOS版本，包括L2（交换机）和L3（路由器）功能。它比Dynamips更轻量级，但需要特定的镜像（如i86bi_linux开头）和授权。

Qemu

是一个通用的开源机器模拟器和虚拟机。在网络模拟中，Qemu可以用来运行各种网络设备的虚拟镜像，包括Cisco的CSR1000v、ASAv等，以及华为、Juniper等多家厂商的设备。Qemu镜像通常以.qcow2格式存在。

二、Qemu（不全）文件夹中镜像介绍

ce12800 # 华为CE12800数据中心交换机
ces6800 # 华为CE6800交换机

huaweiusg6kv-2018 # 华为USG6000V防火墙 2018版本
huaweiar1k-5.170-V300R019C00SPC300-Auto-update-esn.tgz # AR1000路由器详细版本
huaweiar1k-5.170-V300R021C00SPC100T-Auto-update-esn.tgz # AR1000路由器更新版本
huaweiar1k-5.170-V300R022C00SPC100-Auto-update-esn.tgz # AR1000路由器最新版本
huaweiar1k-5.170.tgz # AR1000路由器基础版本
huaweiusg6kv-5.1.7-2018.tgz # USG6000V防火墙V5.1.7版本
huaweiwaf5k-VV200R001C00.tgz # 华为WAF5000 Web应用防火墙
huaweiwaf5kyml # WAF5000的配置文件

huaweiar1k-5.170 # 华为AR1000系列路由器 V5.170版本
huaweine40-ne40 # 华为NE40路由器
huaweiusg6kv-usg # 华为USG6000V防火墙

三、导入镜像（此处只演示华为ce6800）

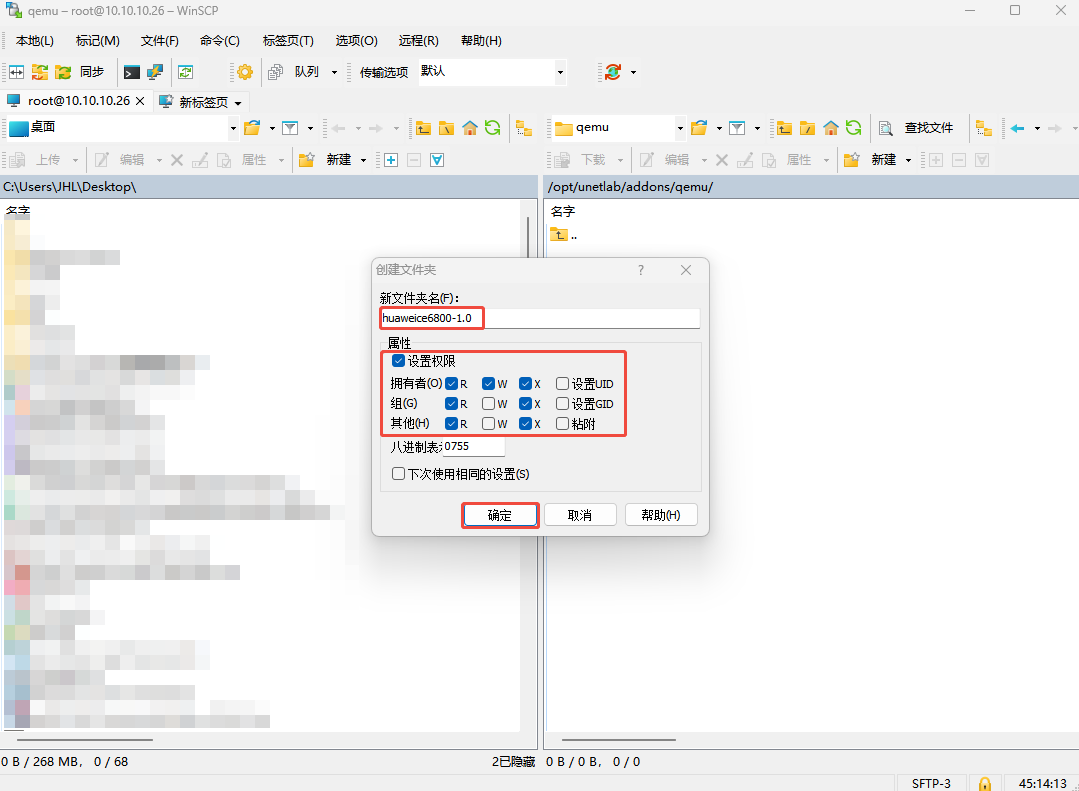

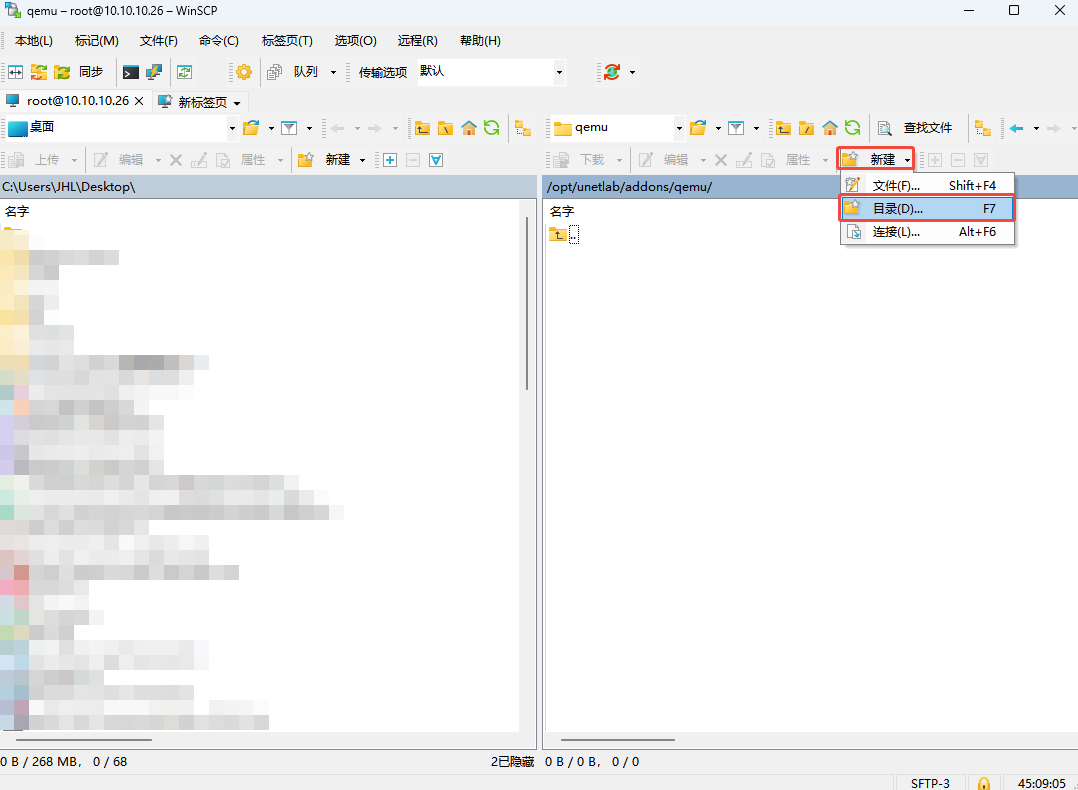

1、在/opt/unetlab/addons/qemu目录创建目录并设置权限。

目录要符合eve-ng的命名规范（使用firefox浏览器打开网址）：http://eve-ng.net/index.php/documentation/howtos/

2、上传镜像文件到创建的目录

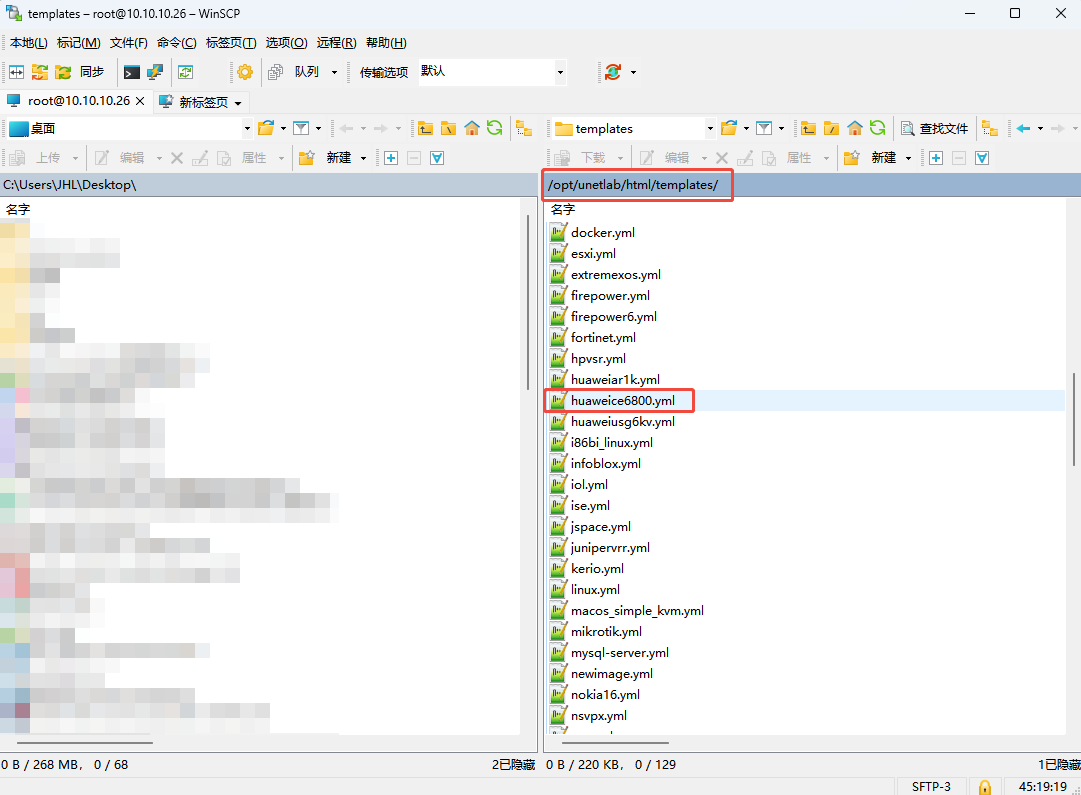

3、上传配置文件到指定目录

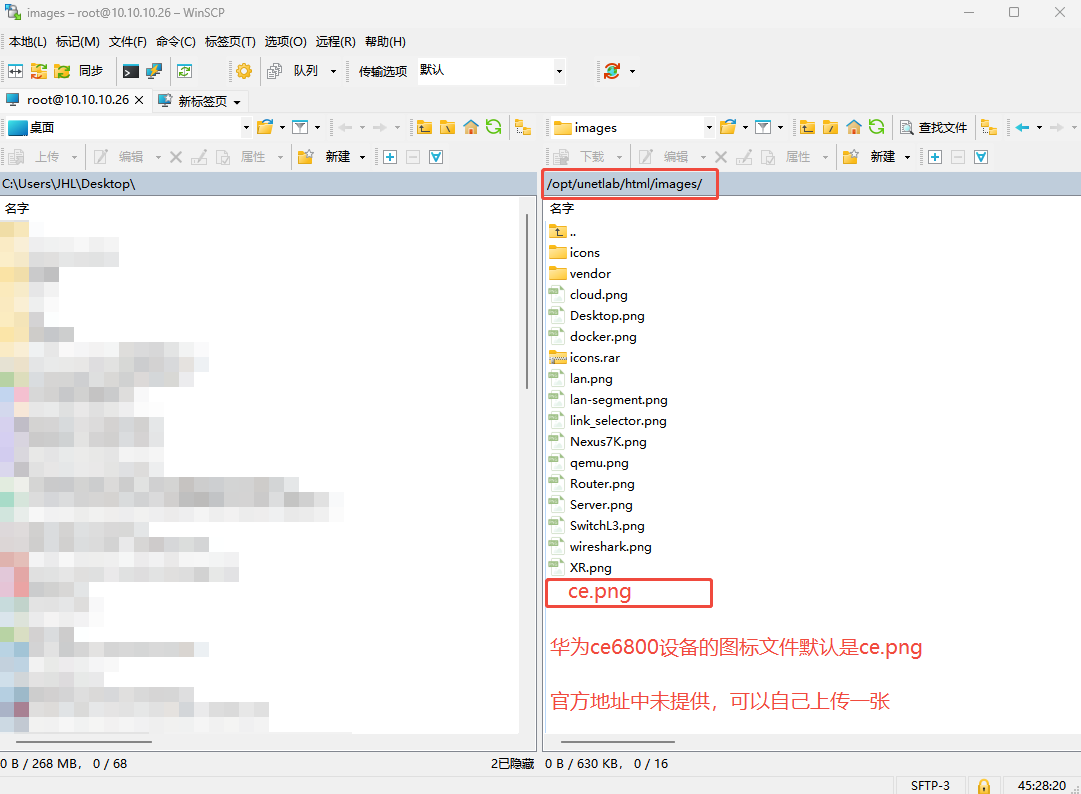

4、上传图标到指定目录（文档写作日期，官方网址内没有提供图标的png文件，此处只演示方法）

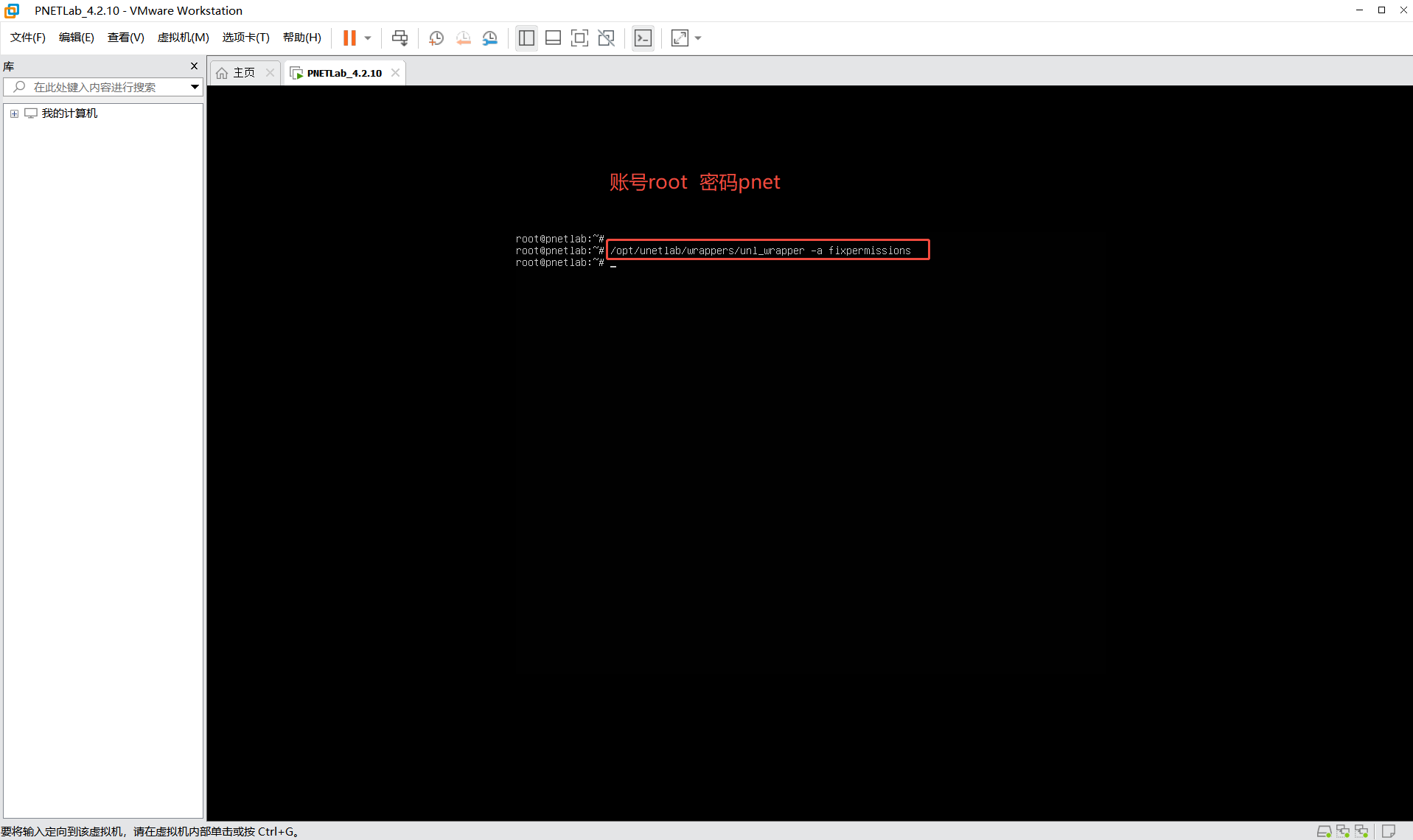

5、设置权限

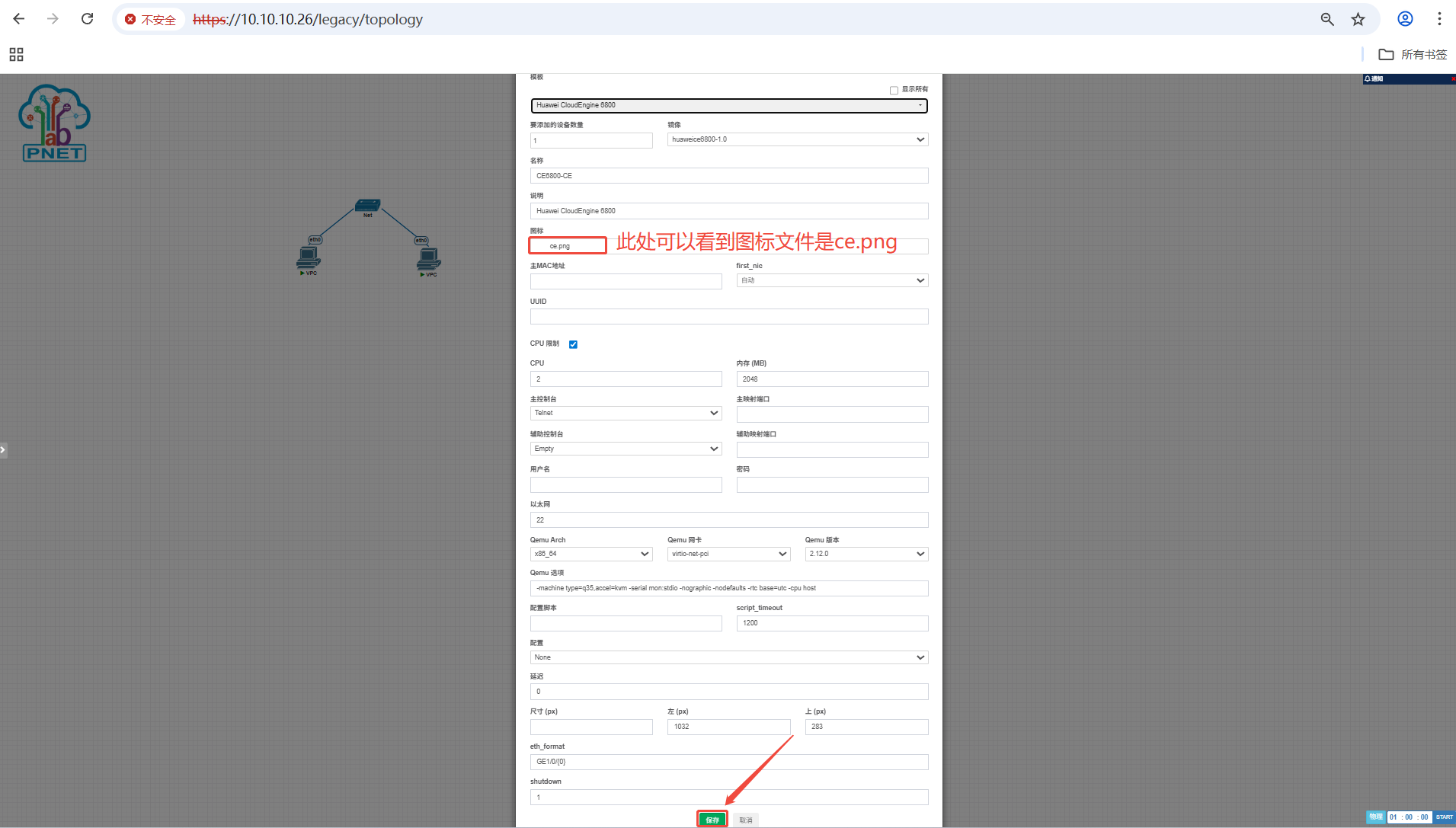

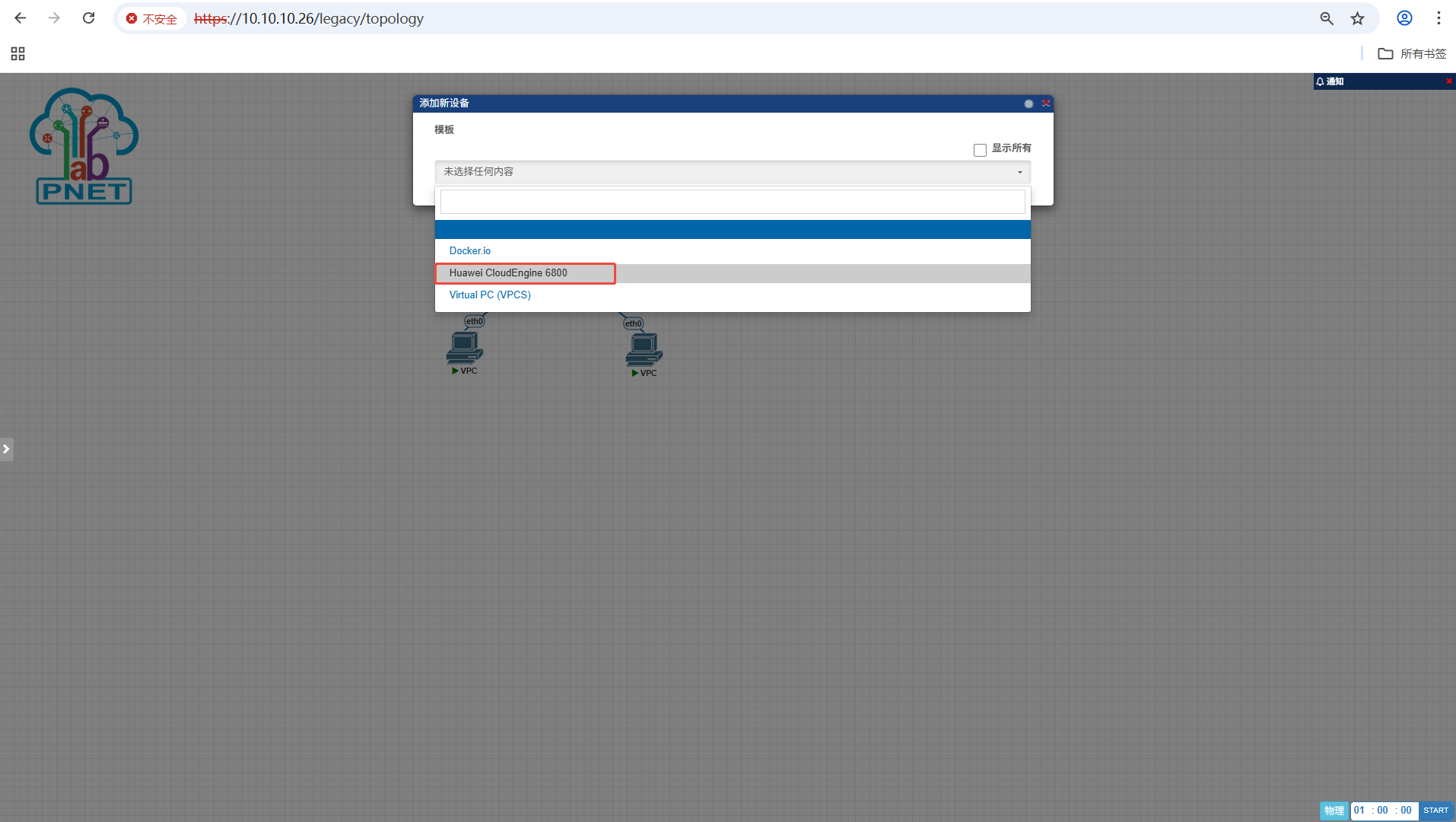

四、添加设备

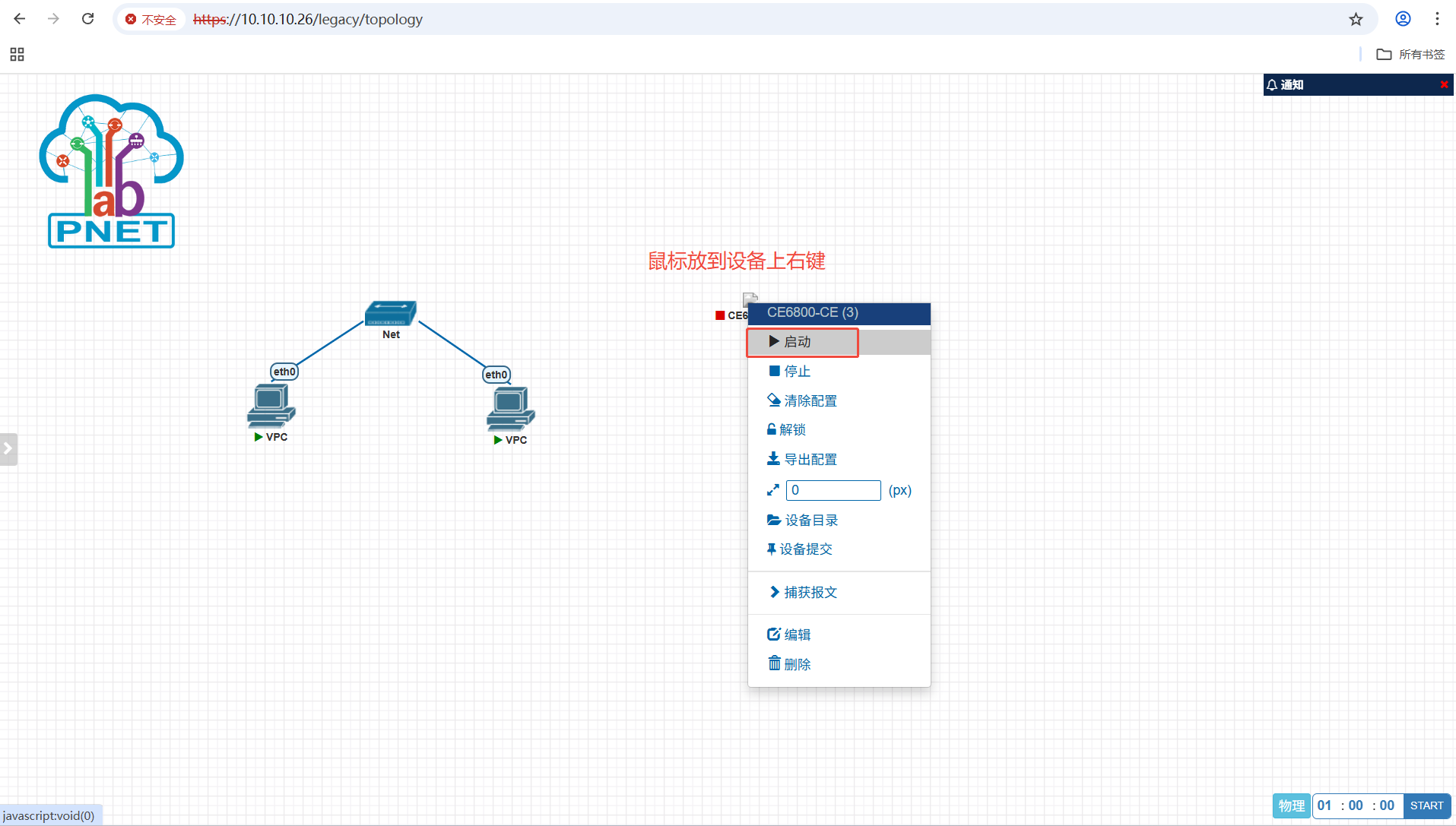

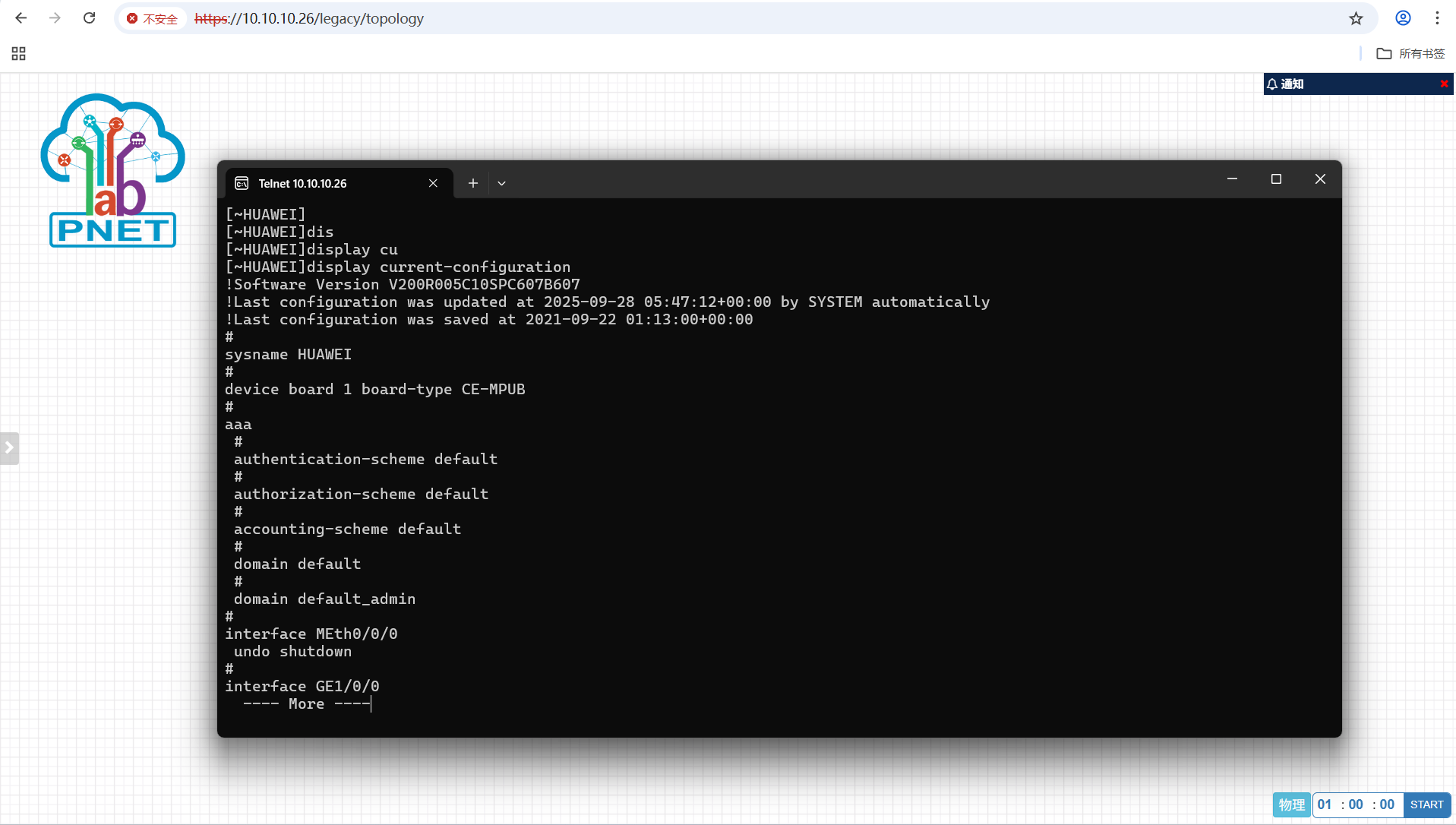

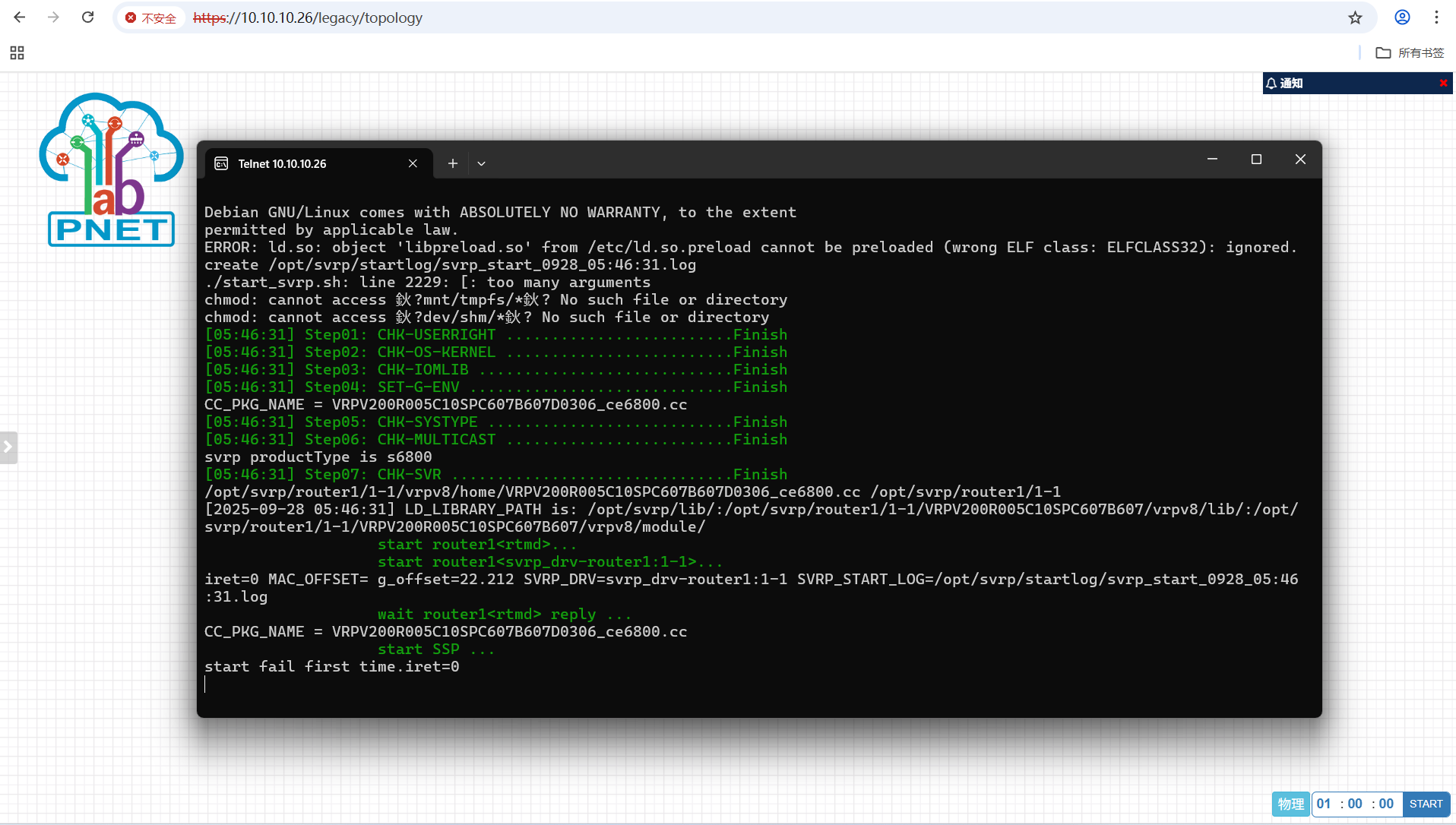

单击设备图标，打开启动详情
