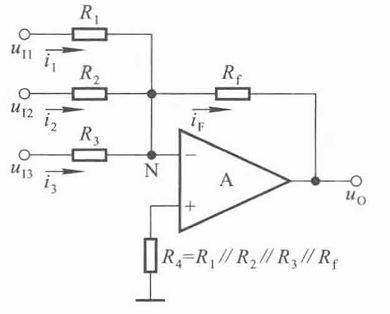

一、反相求和放大电路
根据虚短和虚断,可知
i1+i2+i3=iFi_1+i_2+i_3=i_Fi1+i2+i3=iF
uI1R1+uI2R2+uI3R3=−uoRf\frac{u_{I1}}{R1}+\frac{u_{I2}}{R2}+\frac{u_{I3}}{R3}=-\frac{u_o}{R_f}R1uI1+R2uI2+R3uI3=−Rfuo
故
uo=−Rf(uI1R1+uI2R2+uI3R3){u_o}=-R_f(\frac{u_{I1}}{R1}+\frac{u_{I2}}{R2}+\frac{u_{I3}}{R3})uo=−Rf(R1uI1+R2uI2+R3uI3)

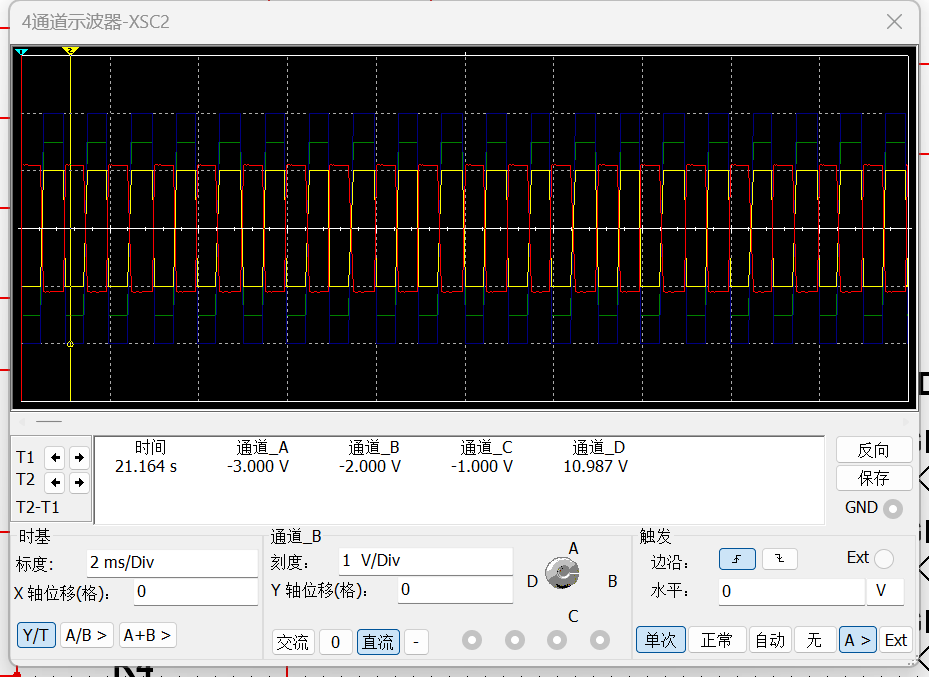

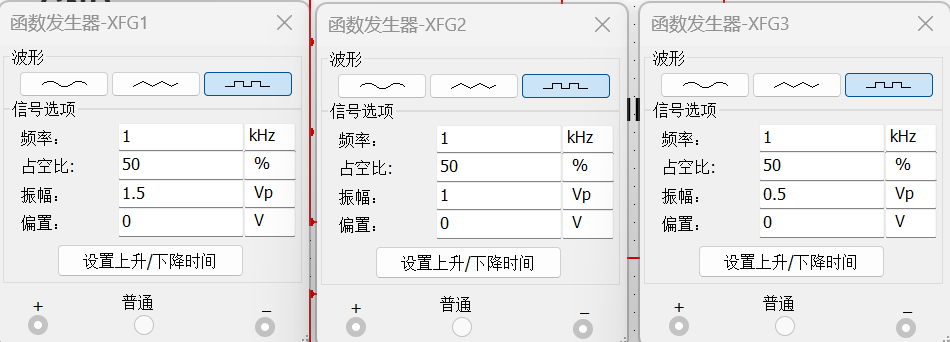

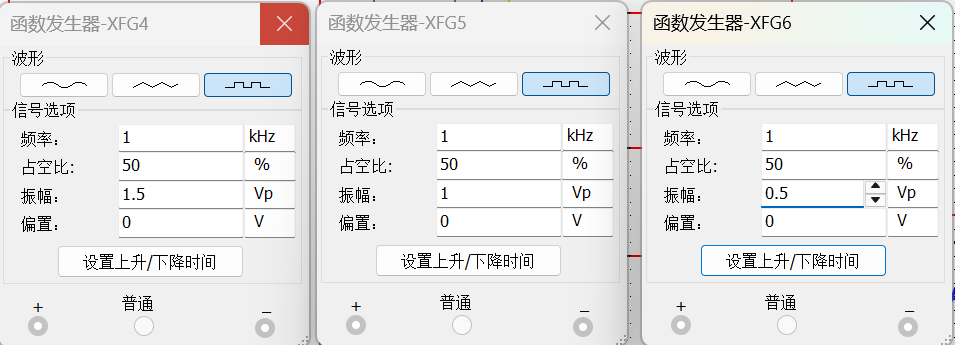

二、反相求和放大电路仿真
仿真软件:multium 14.0
uo=−Rf(uI1R1+uI2R2+uI3R3)=−(1∗3+2∗2+3∗1)V=−11V{u_o}=-R_f(\frac{u_{I1}}{R1}+\frac{u_{I2}}{R2}+\frac{u_{I3}}{R3})=-(1*3+2*2+3*1)V=-11Vuo=−Rf(R1uI1+R2uI2+R3uI3)=−(1∗3+2∗2+3∗1)V=−11V
三、同相求和放大电路
根据虚短和虚断,
i1+i2+i3=i4i_1+i_2+i_3=i_4i1+i2+i3=i4
uI1−upR1+uI2−upR2+uI3−upR3=−upR4\frac{u_{I1}-u_p}{R_1}+\frac{u_{I2}-u_p}{R_2}+\frac{u_{I3}-u_p}{R_3}=-\frac{u_p}{R_4}R1uI1−up+R2uI2−up+R3uI3−up=−R4up
up=Rp(uI1R1+uI2R2+uI3R3){u_p}=R_p(\frac{u_{I1}}{R1}+\frac{u_{I2}}{R2}+\frac{u_{I3}}{R3})up=Rp(R1uI1+R2uI2+R3uI3)
Rp=R1//R2//R3//R4R_p=R_1//R_2//R_3//R_4Rp=R1//R2//R3//R4
电路可等效成同相放大电路,故
uo=(1+ufR)∗Rp∗(uI1R1+uI2R2+uI3R3)=Rf∗(RpR//Rf)∗(uI1R1+uI2R2+uI3R3){u_o}=(1+\frac{u_f}{R})*R_p*(\frac{u_{I1}}{R1}+\frac{u_{I2}}{R2}+\frac{u_{I3}}{R3})=R_f*(\frac{R_p}{R//R_f})*(\frac{u_{I1}}{R1}+\frac{u_{I2}}{R2}+\frac{u_{I3}}{R3})uo=(1+Ruf)∗Rp∗(R1uI1+R2uI2+R3uI3)=Rf∗(R//RfRp)∗(R1uI1+R2uI2+R3uI3)
若
R//Rf=RPR//R_f=R_PR//Rf=RP
即
uo=Rp(uI1R1+uI2R2+uI3R3)u_o=R_p(\frac{u_{I1}}{R1}+\frac{u_{I2}}{R2}+\frac{u_{I3}}{R3})uo=Rp(R1uI1+R2uI2+R3uI3)

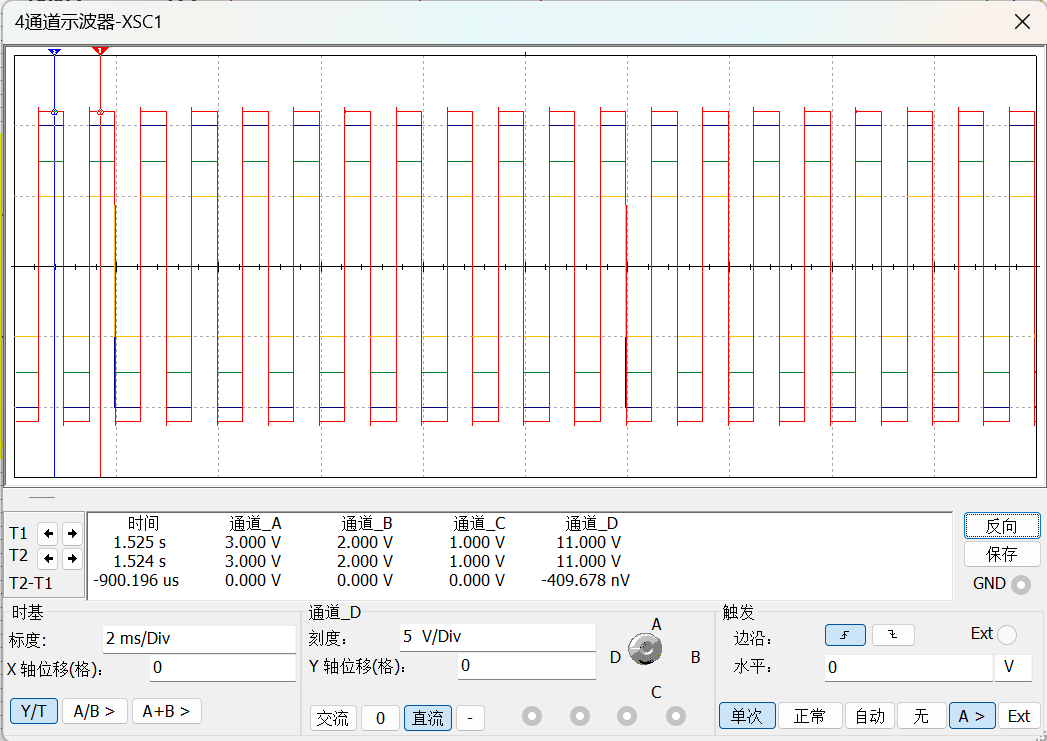

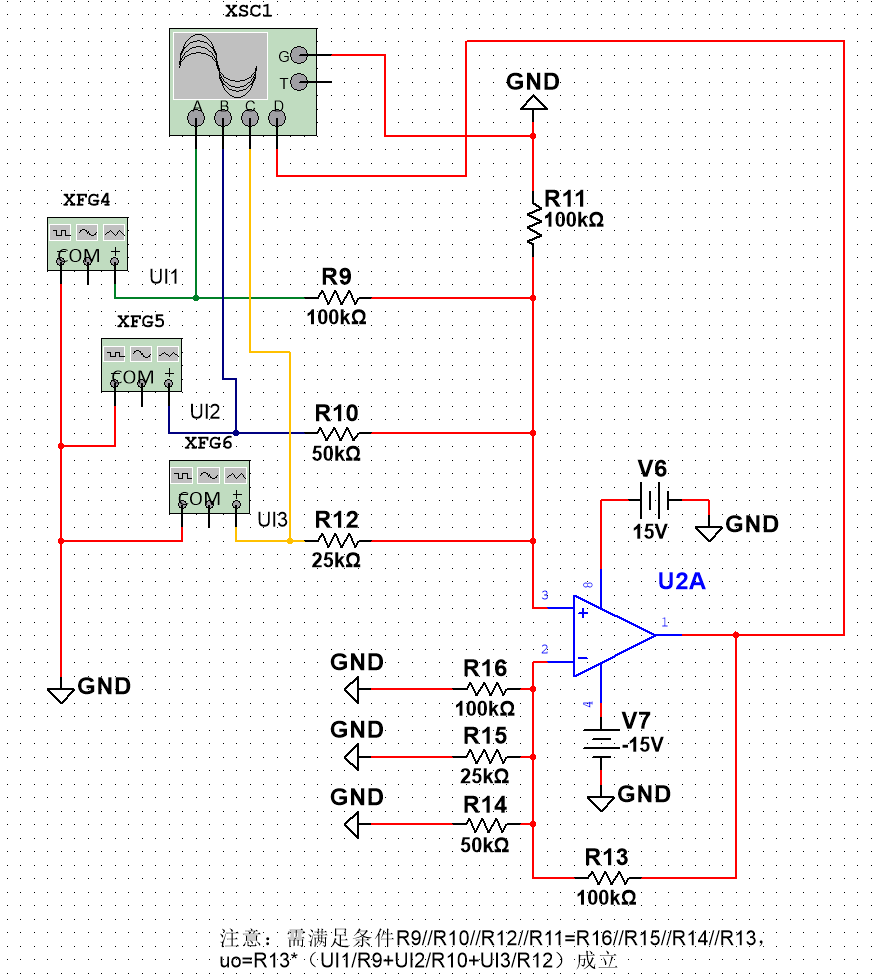

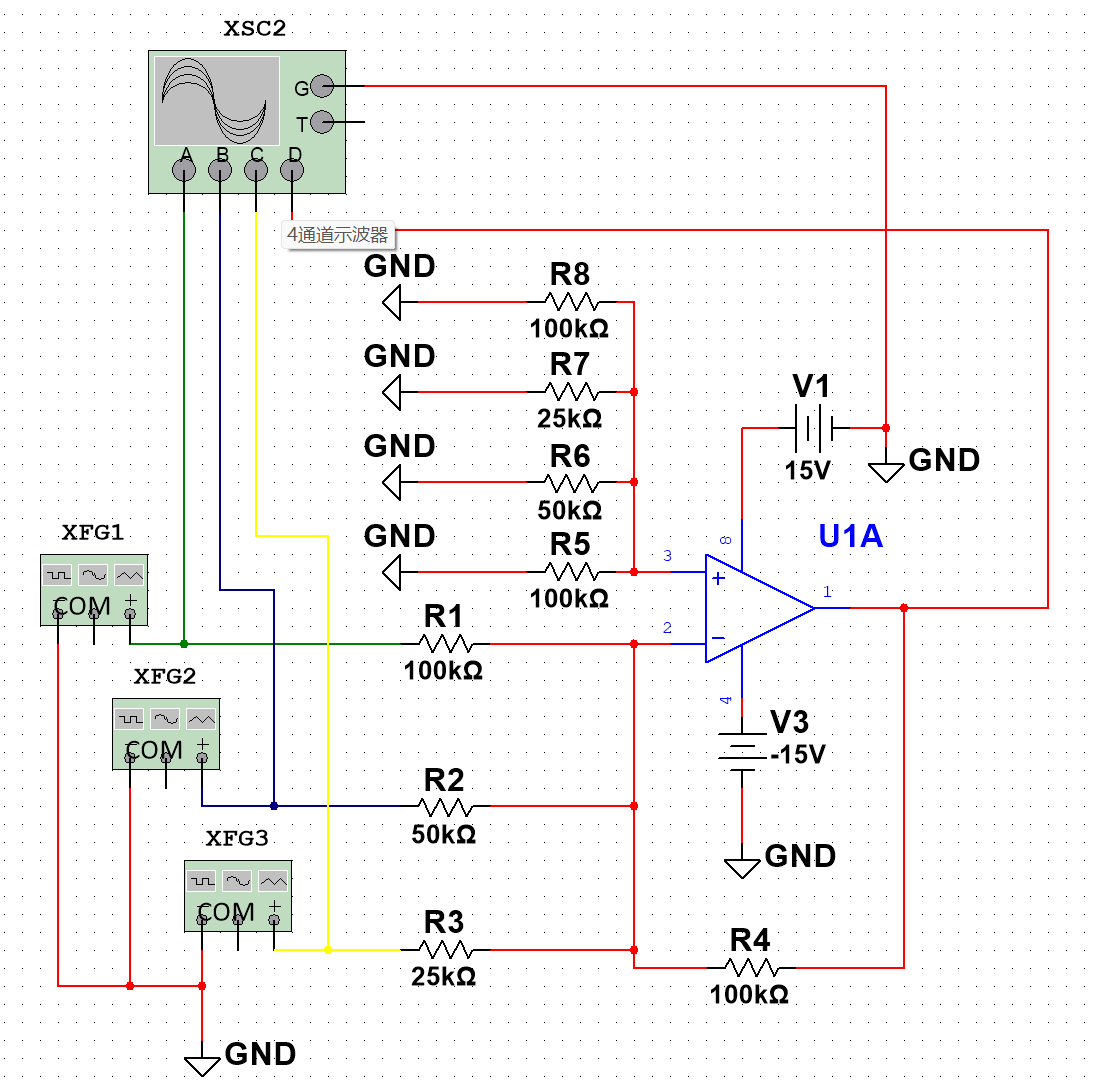

四、同相求和放大电路仿真
仿真软件:multium 14.0
uo=Rf(uI1R1+uI2R2+uI3R3)=3∗1+2∗2+1∗4=11{u_o}=R_f(\frac{u_{I1}}{R1}+\frac{u_{I2}}{R2}+\frac{u_{I3}}{R3})=3*1+2*2+1*4=11uo=Rf(R1uI1+R2uI2+R3uI3)=3∗1+2∗2+1∗4=11

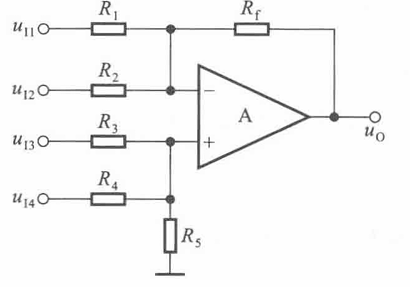

五、加减放大电路
反相求和放大电路输出电压极性与输入电压极性相反,同相求和放大电路输出电压与输入电压极性相同,如果多个信号同时作用于两个输入端时,可以实现加减放大。

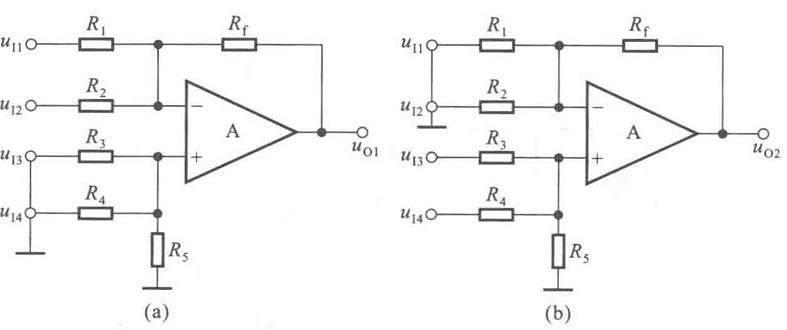

运用叠加定理求解
uo1=−Rf(uI1R1+uI2R2)u_{o1}=-R_f(\frac{u_{I1}}{R_1}+\frac{u_{I2}}{R_2})uo1=−Rf(R1uI1+R2uI2)
若R1//R2//Rf=R3//R4//R5R_1//R_2//R_f=R_3//R_4//R_5R1//R2//Rf=R3//R4//R5则
uo2=Rf(uI3R3+uI4R4)u_{o2}=R_f(\frac{u_{I3}}{R_3}+\frac{u_{I4}}{R_4})uo2=Rf(R3uI3+R4uI4)
故输出电压
uo=uo1+uo2=Rf(−uI1R1−uI2R2+uI3R3+uI4R4)u_o=u_{o1}+u_{o2}=R_f(-\frac{u_{I1}}{R_1}-\frac{u_{I2}}{R_2}+\frac{u_{I3}}{R_3}+\frac{u_{I4}}{R_4})uo=uo1+uo2=Rf(−R1uI1−R2uI2+R3uI3+R4uI4)

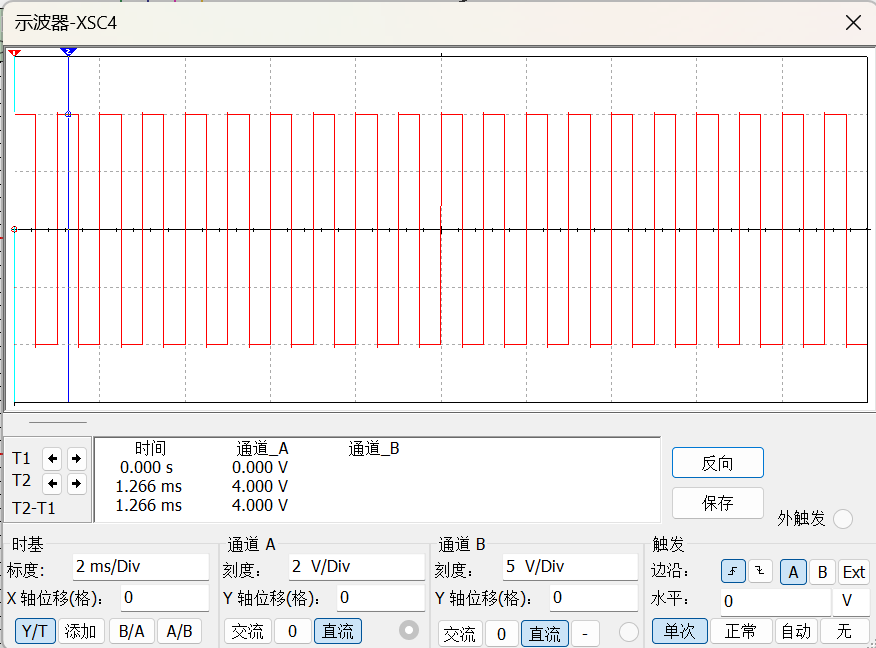

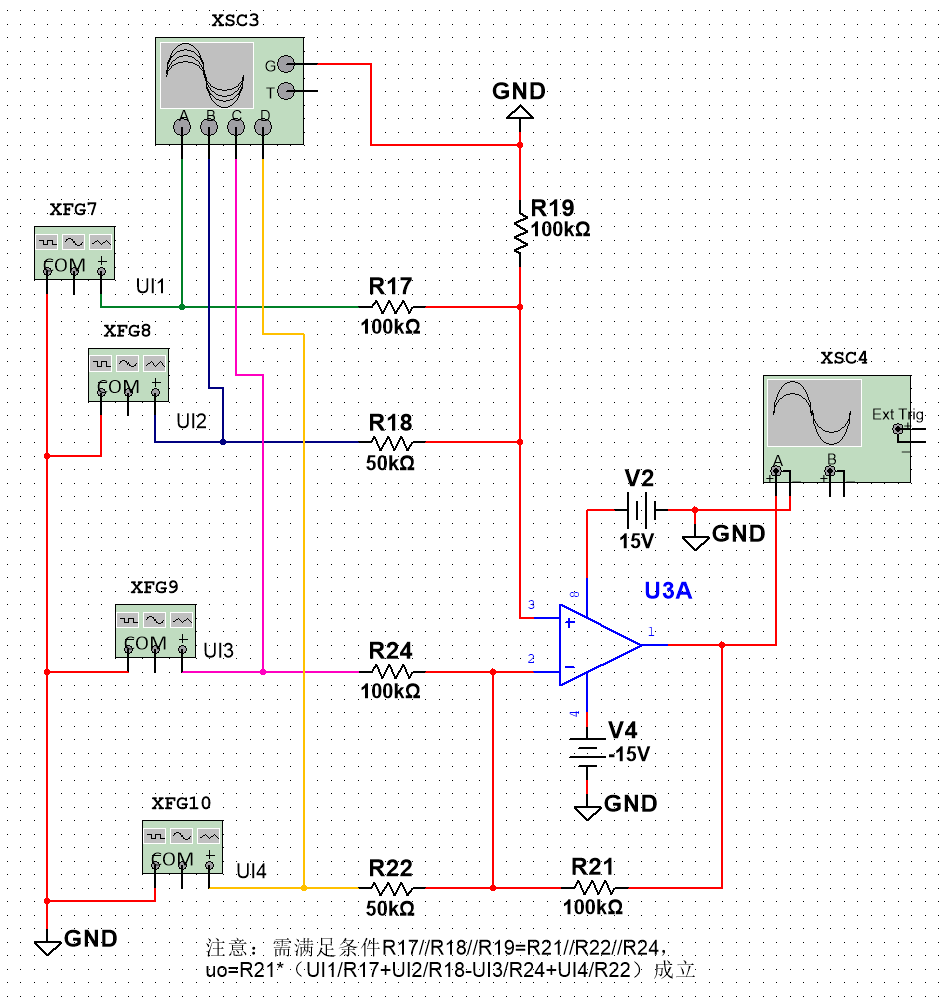

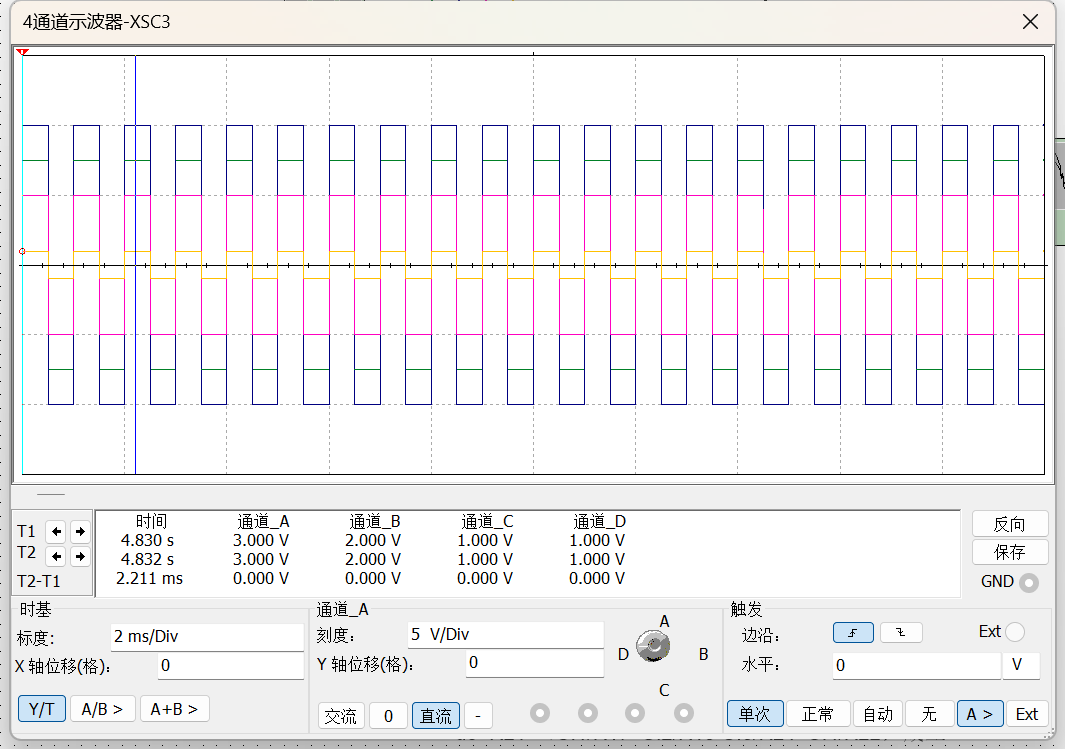

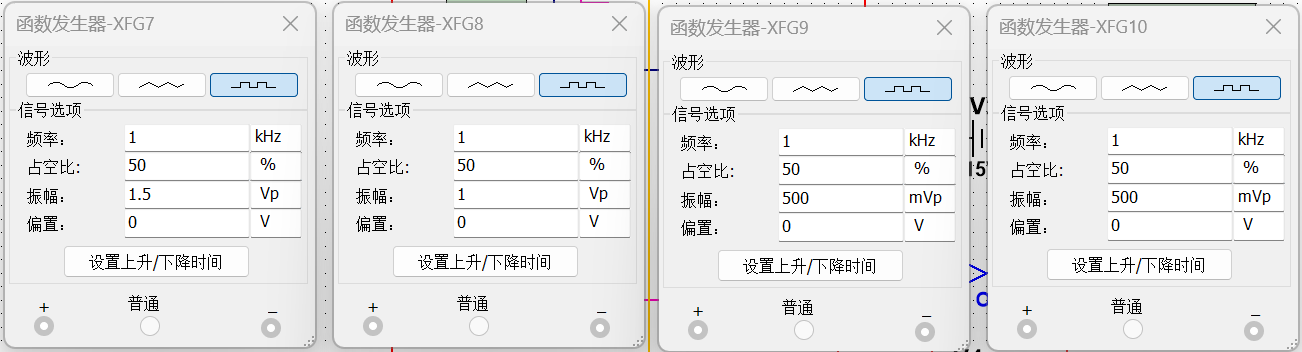

六、加减放大电路仿真
仿真软件:multium 14.0
uo=uo1+uo2=Rf(−uI1R1−uI2R2+uI3R3+uI4R4)=−1∗1−2∗1+1∗3+2∗2V=4Vu_o=u_{o1}+u_{o2}=R_f(-\frac{u_{I1}}{R_1}-\frac{u_{I2}}{R_2}+\frac{u_{I3}}{R_3}+\frac{u_{I4}}{R_4})=-1*1-2*1+1*3+2*2V=4Vuo=uo1+uo2=Rf(−R1uI1−R2uI2+R3uI3+R4uI4)=−1∗1−2∗1+1∗3+2∗2V=4V
