多相DDC数据FIR抽取滤波实例

       UD FMC-704最高支持双通道3Gsps@14bit的采集。采集数据后，ADC芯片内部可以完成下边变频和抽取功能，FPGA内部再次进行抽取。

        本项目采用采样率为2400MHz，输入信号的中心频率为1560MHz，需要采集500MHz带宽信号。由于1560MHz中心频率并不是理想的3/4点，NCO设置1560MHz中心频率后，对于±250MHz的带宽会产生混叠，计算列表如下：

     从上表计算来看，在输入1310MHz~1410MHz，ADC内部2倍抽取时，带内会看到2根频谱。在输入1310MHz时，实测情况如下：

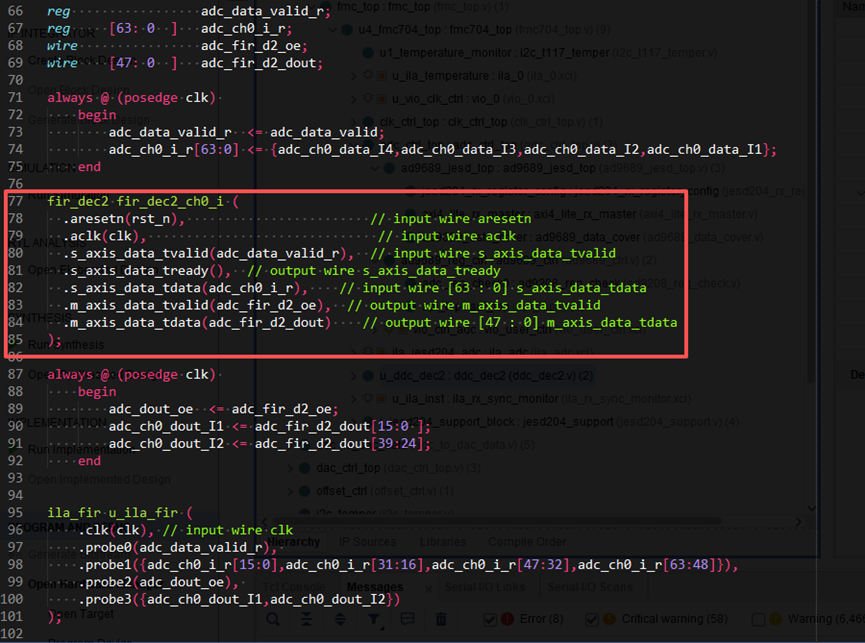

       为了解决这个问题，在FPGA内部需要进行2倍抽取滤波。由于ADC输出DDC数据仍然是多相，则就需要进行多相抽取，可以调用xilinx的IP来实现。代码如下：

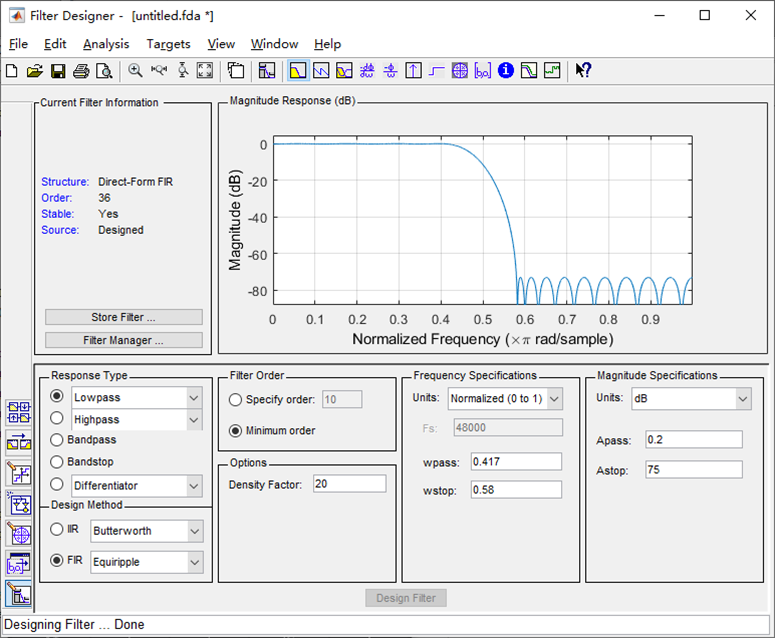

        抽取滤波器先用matlab设置系数，假设矩形系数为1.2，则调用fdatool工具，系数设置为：

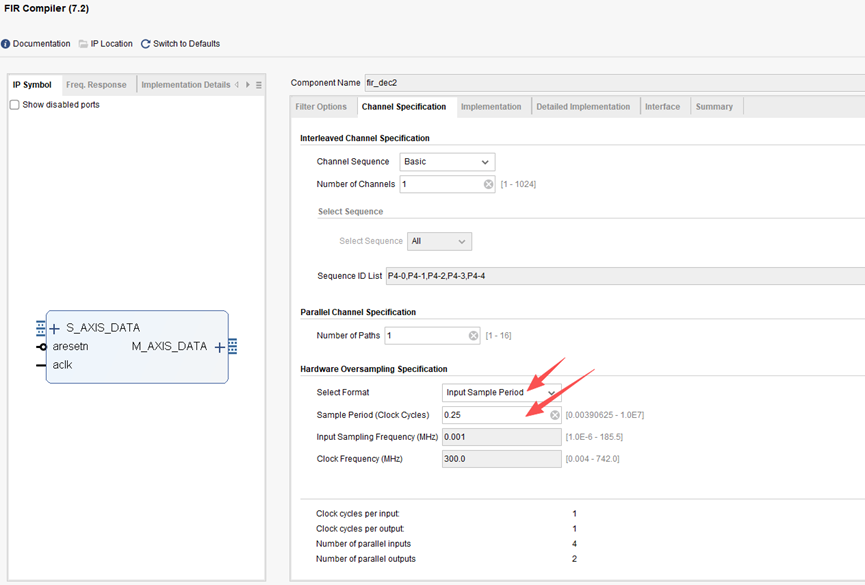

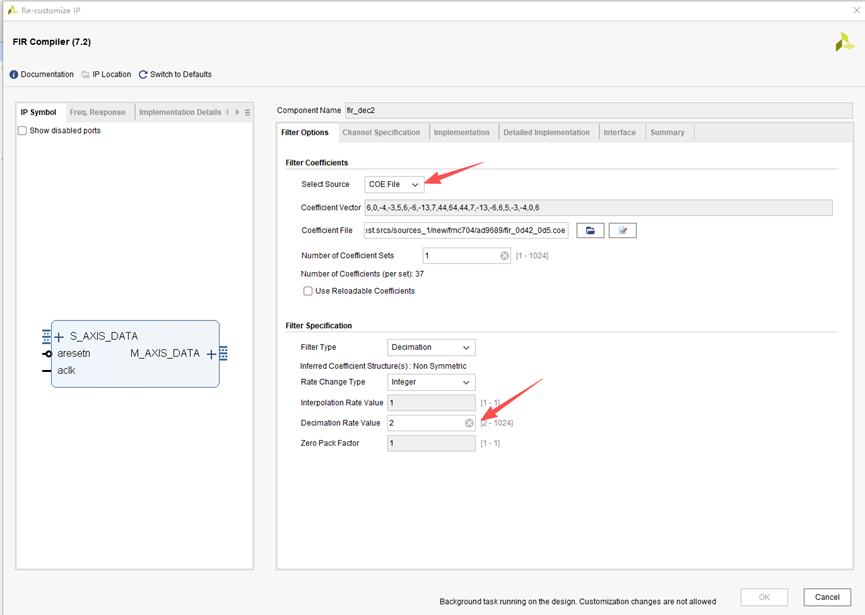

把生成的系数导出，在xilinx的FIR IP中可以进行调用。FIR IP的参数设置如下：

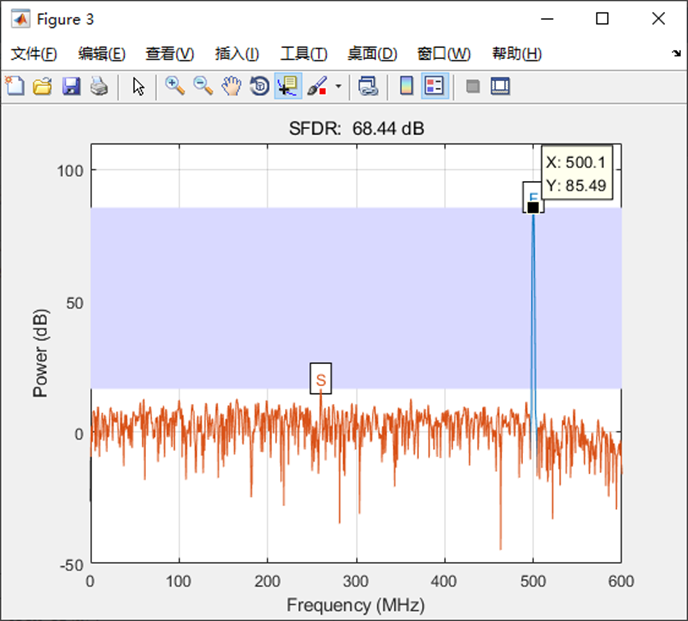

通过编译后，输入1310MHz时，滤波器输出测试情况如下：

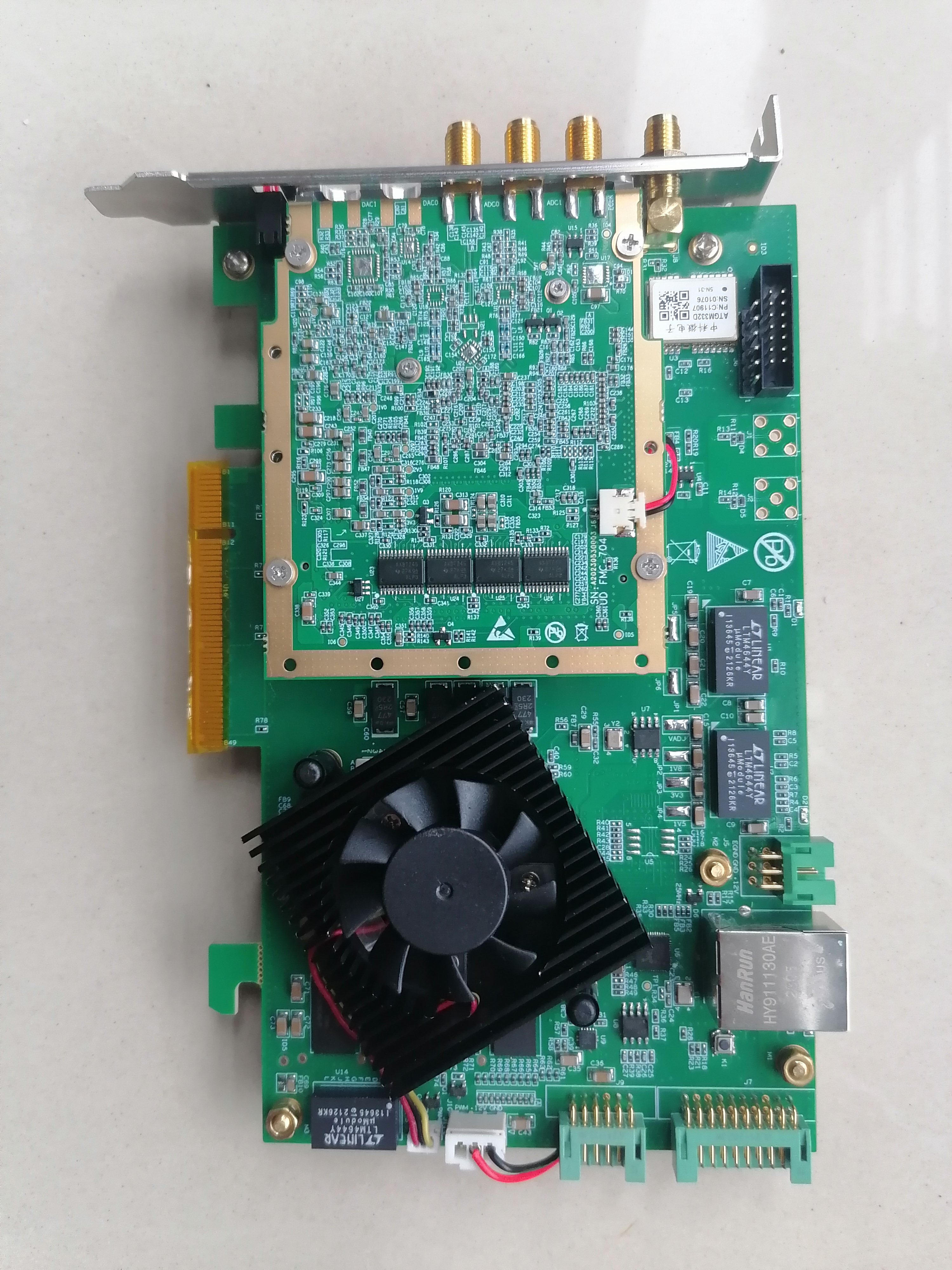

验证平台：PCIE-402+FMC-704
