电源输入端的 X,Y 安全电容

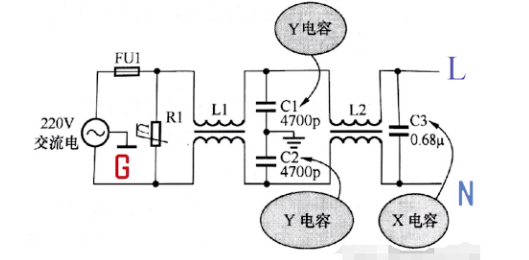

在交流电源输入端，一般需要增加三个电容来抑制 EMI 传导干扰。

交流电源的输入一般可分为三根线：火线（L）/零线（N）/地线（G）。在火线和地线之间及在零线和地线之间并接的电容，一般称之为 Y 电容。

这两个 Y 电容连接的位置比较关键，必须需要符合相关安全标准，以防引起电子设备漏电或机壳带电，容易危及人身安全及生命，所以它们都属于安全电容，要求电容值不能偏大，而耐压必须较高。

一般地，工作在亚热带的机器，要求对地漏电电流不能超过 0.7mA；工作在温带机器，要求对地漏电电流不能超过 0.35mA。因此， Y 电容的总容量一般都不能超过 4700pF。

特别提示：Y 电容为安全电容，必须取得安全检测机构的认证。Y 电容的耐压一般都标有安全认证标志和 AC250V 或 AC275V 字样，但其真正的直流耐压高达 5000V 以上。因此，Y 电容不能随意使用标称耐压 AC250V，或 DC400V 之类的普通电容来代用。

在火线和零线抑制之间并联的电容，一般称之为 X 电容。由于这个电容连接的位置也比较关键，同样需要符合安全标准。

因此，X 电容同样也属于安全电容之一。X 电容的容值允许比 Y 电容大，但必须在 X 电容的两端并联一个安全电阻，用于防止电源线拔插时，由于该电容的充放电过程而致电源线插头长时间带电。

安全标准规定，当正在工作之中的机器电源线被拔掉时，在两秒钟内，电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的 30%。

同理，X 电容也是安全电容，必须取得安全检测机构的认证。X 电容的耐压一般都标有安全认证标志和 AC250V 或 AC275V 字样，但其真正的直流耐压高达 2000V 以上，使用的时候不要随意使用标称耐压 AC250V，或 DC400V 之类的普通电容来代用。

X 电容一般都选用纹波电流比较大的聚脂薄膜类电容，这种电容体积一般都很大，但其允许瞬间充放电的电流也很大，而其内阻相应较小。

普通电容纹波电流的指标都很低，动态内阻较高。用普通电容代替 X 电容，除了耐压条件不能 满足以外，一般纹波电流指标也是难以满足要求的。

实际上，仅仅依赖于 Y 电容和 X 电容来完全滤除掉传导干扰信号是不太可能的。因为干扰信号的频谱非常宽，基本覆盖了几十 KHz 到几百 MHz，甚至上千 MHz 的频率范围。

通常，对低端干扰信号的滤除需要很大容量的滤波电容，但受到安全条件的限制，Y 电容和 X 电容的容量都不能用大；对高端干扰信号的滤除，大容量电容的滤波性能又极差，特别是聚脂薄膜电容的高频性能一般都比较差。

因为它是用卷绕工艺生产的，并且聚脂薄膜介质高频响应特性与陶瓷或云母相比相差很远，一般聚脂薄膜介质都具有吸附效应，它会降低电容器的工作频率，聚脂薄膜电容工作频率范围大约都在 1MHz 左右，超过 1MHz 其阻抗将显著增加。

因此，为抑制电子设备产生的传导干扰，除了选用 Y 电容和 X 电容之外，还要同时选用多个类型的电感滤波器，组合起来一起滤除干扰。

电感滤波器多属于低通滤波器，但电感滤波器也有很多规格类型，例如有：差模、共模，以及高频、低频等。每种电感主要都是针对某一小段频率的干扰信号滤除而起作用，对其它频率的干扰信号的滤除效果不大。

通常，电感量很大的电感，其线圈匝数较多，那么电感的分布电容也很大。高频干扰信号将通过分布电容旁路掉。而且，导磁率很高的磁芯，其工作频率则较低。

目前，大量使用的电感滤波器磁芯的工作频率大多数都在 75MHz 以下。对于工作频率要求比较高的场合，必须选用高频环形磁芯，高频环形磁芯导磁率一般都不高，但漏感特别小，比如，非晶合金磁芯，坡莫合金等。
