【视觉SLAM十四讲】视觉里程计 1

特征点匹配

视觉里程计的核心问题是根据图像估计相机运动，而这通常通过帧间的图像变化实现。为了简化运算，我们会从图像中选取特征点，这些点在相机视角发生较小变化时仍然存在，通过特征点在图像上的变化，估计相机位姿的改变。

特征点由关键点和描述子两部分组成。前者指的是特征点在图像中的位置，后者则指该关键点周围像素的信息，这里讲讲比较有代表性的 ORB 特征

ORB 特征

FAST 关键点

FAST 算法的思路为：如果一个像素与周围邻域的像素差别过大时，就认为其为一个角点。由于仅仅需要比较像素之间的灰度值大小，计算量要小得多

其实现步骤如下：

1. 在图像中选取一像素 $p$ ，假设其亮度为 $I_P$
2. 设定一个合适的阈值 $T$

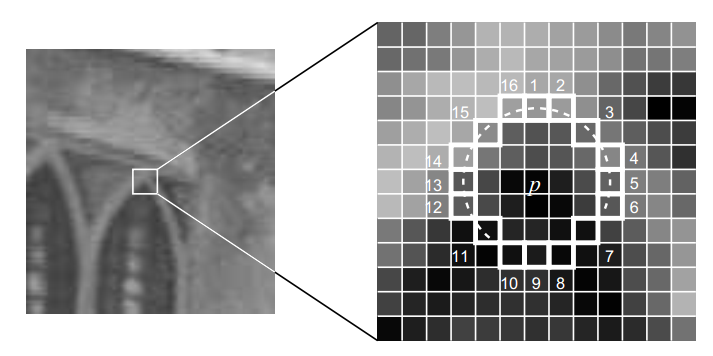

3. 选取以 $p$ 为中心，半径为 3 的圆上的 16 个像素点
4. 如果选取的像素点存在连续的 N 个点的亮度大于 $I_P+T$ 或者小于 $I_P-T$ ，那么该点可视为一个角点（ $N$ 通常取12）

对于 FAST-12 算法，还有个预测试操作：直接检测邻域圆上的第 1，5，9，13 的像素点亮度，只有至少其中 3 个亮度大于 $I_P+T$ 或者小于 $I_P-T$ ，才有可能是一个角点

BRIEF 描述子

在提取到关键点之后，我们要对每个点计算其描述子。BRIEF 描述子是一种二进制描述子。在特征点周围选取 256 对随机像素 $p,q$ ，如果 $I_P>I_q$ ，则即为 1，反之则即为 0

BRIEF 描述子之间的相似性通常用汉明距离来体现，即两个描述子按位比较，不相同的位数有多少，汉明距离就是多少

ORB 的改进

FAST 和 BRIEF 主要有两个缺点：

1. 不具有尺度不变性：同一目标在图像中可能因拍摄距离不同而呈现不同大小，可能被误判为其他物体
2. 不具有旋转不变性：同上，同一目标的不同旋转状态可能被误判为其他物体

尺度不变性

ORB 采用的是图像金字塔，即以原始图像为第 0 层，进行多次降采样（缩小）生成一系列不同分辨率的图像，这样就可以在进行特征匹配时达到尺度不变性的效果

举个例子，我们在当前帧（frame 1）找到了一个特征点，此时相机向前移动靠近该特征点，使其在图像（frame 2）上占比变大。我们从 frame 2 图像金字塔的顶层开始搜索找到特征点的大致位置，然后将预测结果放大相应的倍数传递到下一层，如此反复直至在某一次获得了精确的匹配位置

旋转不变性

ORB 采用的是灰度质心法，其核心思想是为特征点计算出一个“主方向”，后续生成描述子时，会先将图像块旋转到该主方向后再进行计算

假设我们有一大小为 $N\times N$ 的图像块 $A$ ，其几何中心为 $C$

• 计算零阶距（$m_{00}$）和一阶距（$m_{10},m_{01}$）：灰度值加权的坐标和，即“质量”分布中心
  $m_{pq}={\sum }_{x,y\in B}{x}^p{y}^{q}I(x,y)p,q=0,1$

• 计算质心：$C=\left(\frac{m_{10}}{m_{00}},\frac{m_{01}}{m_{00}}\right)$

• 连接几何中心 $O$ 和质心 $C$ ，得到一方向向量 $\overrightarrow{OC}$ ，于是特征点的方向可定义为
  $$\theta =\arctan \left(\frac{m_{01}}{m_{10}}\right)$$

下面是一份灰度质心法的使用和描述子计算的大致代码：

void computeORB(const cv::Mat img, std::vector<cv::KeyPoint> &keyPoints, std::vector<DescType> &descriptors)
{const int half_patch_size = 8;               // 用于计算方向的图像块大小const int half_boundary = 16;                // 定义图像边界缓冲区for (auto &kp : keyPoints){// 除去边界上的点if (kp.pt.x < half_boundary || kp.pt.y < half_boundary || kp.pt.x >= img.cols - half_boundary || kp.pt.y >= img.rows - half_boundary){descriptors.push_back({});continue;}// 计算一阶矩float m10 = 0, m01 = 0;for (int dx = -half_patch_size; dx < half_patch_size; dx++){for (int dy = -half_patch_size; dy < half_patch_size; dy++){// 获取当前像素值uchar pixel = img.at<uchar>(kp.pt.y + dy, kp.pt.x + dx);m10 += dx * pixel;m01 += dy * pixel;}}// 计算特征点方向float m_sqrt = sqrt(m10 * m10 + m01 * m01);float sin_theta = m01 / m_sqrt;float cos_theta = m10 / m_sqrt;DescType desc(8, 0);for (int i = 0; i < 8; i++){uint32_t d = 0;for (int j = 0; j < 32; j++){int idx_pq = i * 8 + j;cv::Point2f p(ORB_pattern[idx_pq * 4], ORB_pattern[idx_pq * 4 + 1]);cv::Point2f q(ORB_pattern[idx_pq * 4 + 2], ORB_pattern[idx_pq * 4 + 3]);// 计算旋转后的坐标cv::Point2f p_rot = cv::Point2f(p.x * cos_theta - p.y * sin_theta, p.x * sin_theta + p.y * cos_theta) + kp.pt;cv::Point2f q_rot = cv::Point2f(q.x * cos_theta - q.y * sin_theta, q.x * sin_theta + q.y * cos_theta) + kp.pt;if (img.at<uchar>(p_rot.y, p_rot.x) < img.at<uchar>(q_rot.y, q_rot.x)){// 通过位运算 i << j，利用一个32位的整数存储32个二进制结果d |= 1 << j;}}desc[i] = d;}descriptors.push_back(desc);}
}

特征匹配

通过上面的步骤，我们现在得到两帧图像各自的特征点，那么我们该怎么找到他们之间的对应关系呢？

1. 暴力匹配：对于两张图片的描述子集，一一计算汉明距离以找到对应的匹配点。实现简单，计算精确；但计算量大，仅适合特征点少的情况

2. 快速近似最近邻(FLANN)：在匹配前，FLANN 会先用其中一张图像的描述子集构建一个数据索引结构，这一步比较耗时但仅需进行一次，对于另一张图像的每一个描述子，在这个预先构建的索引结构上快速搜索找到近似的几个目标，最后利用最近邻距离和次近邻距离的比值筛选匹配结果。对于大规模的特征匹配速度几块，但结果相对并不精确，而且构建索引比较耗时，在较小特征点时使用可能得不偿失

2D-2D：对极几何

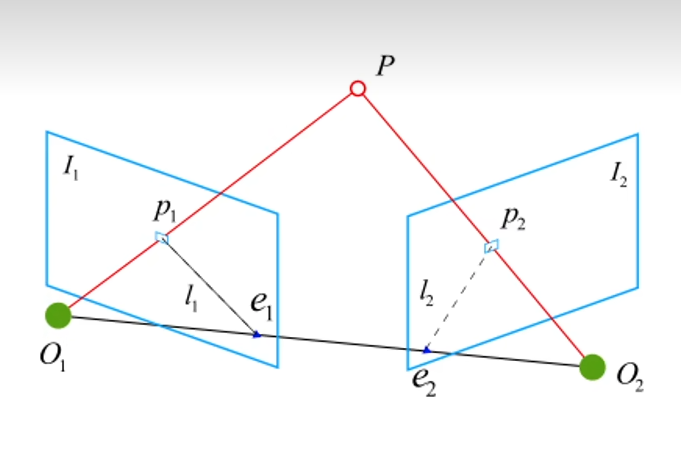

对于已匹配到特征点的相邻帧，可建立如下模型

此时存在对极约束
$$x_2^T{t}^{\wedge }R{x}_1=p_2^T{K}^{-T}{t}^{\wedge }R{K}^{-1}{p}_1=0(x是p在归一化平面上的像素坐标)$$
其中，我们通常定义$\text{基础矩阵}E=t^{\wedge }R,\text{本质矩阵}F=K^{-T}E{K}^{-1}$

可以进一步简化对极约束：$x_2^{T}E{x}_1=p_2^{T}F{p}_1=0$

本质矩阵

本质矩阵 $E$ 是一个 $3\times 3$ 矩阵

• 对 $E$ ，乘以任意一个非零常数，对极约束仍然满足，故可认为 $E$ 在不同尺度下是等价的
• 本质矩阵的奇异值必定是 $[\sigma ,\sigma ,0{]}^T(\sigma >0)$
• 由于平移和旋转各有 3 个自由度，故 $t^{\wedge }R$ 共有 6 个自由度，由于尺度等价性，故 $E$ 实际有 5 个自由度

通常使用八点法来线性求解 $E$ ，八点法利用 8 对匹配点构建线性方程组，通过 SVD 求解 $E$

对于一对匹配点，其归一化坐标为 $x_1=[u_1,v_1,1],x_2[u_2,v_2,1]$
$$\left(u_2,v_2,1\right)\left(\begin{array}{ccc}{e}_1& e_2& e_3\\ e_4& e_5& e_6\\ e_7& e_8& e_9\end{array}\right)\left(\begin{array}{c}{u}_1\\ u_2\\ u_3\end{array}\right)=0$$
将 $e$ 转化为列向量，写成与 $e$ 有关的线性形式
$$[u_2{u}_1,u_2{v}_1,u_2,v_2{u}_1,v_2{v}_1,v_2,u_1,v_1,1]\cdot e=0$$
以此类推我们就得到了八个线性方程，如果这八对点都不共面（系数矩阵满秩），则可得到唯一解

对于估得的本质矩阵 $E$ ，现在的任务是从中恢复出 $R,t$ 。 对 $E$ 进行奇异值分解（SVD）
$$E=U\Sigma V^T$$

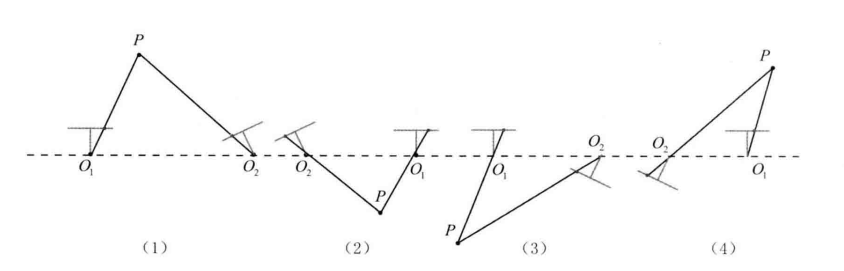

我们会得到 4 个可能的 $(R,t)$ 解：
$$\begin{gathered} t_1=U(:,3),t_2=-U(:,3) \\ {R}_1=U{R}_z(\frac{\pi }{2})V^T,R_2=U{R}_Z(-\frac{\pi }{2})V^T \end{gathered}$$

只有正确解能够在两个相机中都拥有正的深度，只要检测点在两个相机下的深度就可筛选出正确解

多于 8 对点的情况

当匹配对数超过 8 对时，八点法可能构成超定方程无法求解，需要采取其他方法

1. 最小二乘法：

   • 设系数矩阵为 $A$ ，此时有 $Ae=0$
     $$\underset{e}{\min }||Ae|{|}_2^2=\underset{e}{\min }||U\Sigma V^{T}e|{|}^2$$

   • 因为 $U$ 是正交矩阵不影响范数且对变量无影响，故舍去。此时设 $y=V^{T}e$ ，由于 $V$ 是正交矩阵，$|y|=|e|=1$

   • 此时问题变为最小化 $|\Sigma y{|}^2=]{\sigma }_1^2{y}_1^2+{\sigma }_2^2{y}_2^2+\dots +{\sigma }_9^2{y}_9^2$

   • 由于 ${\sigma }_1\ge {\sigma }_2\ge \dots \ge {\sigma }_9$ ，权重必然被分配给 $y_9$ ，即令 $y=[0,0,\dots ,0,1{]}^T$ 。因此， $e=Vy=V_{.,9}$

   • 将求得的向量 $e$ 转换会 $3\times 3$ 的矩阵 $E^{\ast }$

   • 强制内在约束：对 $E^{\ast }$ 进行 SVD 分解，将其奇异值矩阵设为 ${\Sigma }^{\prime }=diag(({\sigma }_1+{\sigma }_2)/2,({\sigma }_1+{\sigma }_2)/2,0)$ ，再重构得到最终的本质矩阵 $E$

   最小二乘法虽然在数学上是最优解，但对误匹配和噪声及其敏感

2. 随机采样一致性：

   • 从所有匹配点中随机抽取 8 对，并使用这 8 对点使用八点法求出一个本质矩阵 $E_i$
   • 计算所有匹配点在模型 $E_i$ 下的误差（即对极约束 ${\mathbf{x}}_2^T{E}_i{\mathbf{x}}_1$ 的值），如果误差小于阈值，则视为该模型的内点
   • 重复以上步骤 N 次，最有模型即所有迭代中内点数量最多的那个

   随机采样一致性虽然计算时间不确定，但其出色的鲁棒性，使其在实际应用中几乎总是使用

单应矩阵

当场景中的特征点都落在同一平面上（或者相机纯旋转）时，可以通过单应性进行运动估计

设匹配好的特征点 $p_1,p_2$ ，特征点落在平面 $P$ 上，该平面的法向量为 $n$ ，原点（第一个相机的光心）到平面的负距离为 $d$
$$n^{T}P+d=0\Rightarrow -\frac{n^{T}P}{d}=1$$
那么：
$$\begin{array}{rl}{p}_2& \simeq K(RP+t)\\ & \simeq K\left(RP+t\cdot (-\frac{n^{T}P}{d})\right)\\ & \simeq K\left(R-\frac{t{n}^T}{d}\right)K^{-1}{p}_1\end{array}$$
于是我们得到了 $p_1$ 和 $p_2$ 之间的关系：$p_2\simeq H{p}_1$

消去尺度因子得到
$$u_2=\frac{h_1{u}_1+h_2{v}_1+h_3}{h_7{u}_1+h_8{v}_1+h_9}{v}_2=\frac{h_4{u}_1+h_5{v}_1+h_6}{h_7{u}_1+h_8{v}_1+h_9}$$
固定 $h_9=1$ ，可整理得
$$\begin{gathered} h_1{u}_1+h_2{v}_1+h_3-h_7{u}_1{u}_2-h_8{v}_1{u}_2=u_2 \\ {h}_4{u}_1+h_5{v}_1+h_6-h_7{u}_1{v}_2-h_8{v}_1{v}_2=v_2 \end{gathered}$$
提取其约束，令
$$A_1=\left(\begin{array}{cccccccc}{u}_1^1& v_1^1& 1& 0& 0& 0& -u_1^1{u}_2^1& -v_1^1{u}_2^1\\ 0& 0& 0& u_1^1& v_1^1& 1& -i{u}_1^1{v}_2^1& -v_1^1{v}_2^1\end{array}\right)$$
将 4 对匹配点的方程合并，以恢复单应矩阵 $H$ ，后面的求解就与本质矩阵 $E$ 类似了

三角测量

对于单目 slam ，仅通过单张图像无法获得像素的深度信息，我们需要通过三角测量的方法估计深度

三角测量是已知两个相机之间的相对位姿 $(R,t)$ 和一对匹配点 $p_1$ 和 $p_2$ ，计算该匹配点所对应的三维空间点 $P$ 的位置

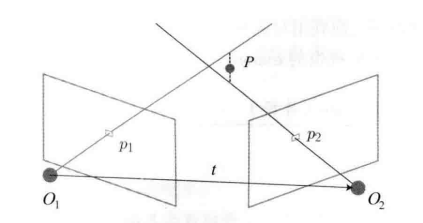

如图，$O_1,O_2$ 是相机光心，$p_1,p2$ 是匹配点。由于噪声的存在，两条射线未必会相交，因此找到一 $P$ 点使它到两条射线的距离之和最小就是三角测量的目标
$$\begin{gathered} s_1{x}_1=p_1 \\ {s}_2{x}_2=p_2=R{p}_1+t \end{gathered}$$
其中 $s_1,s_2$ 是 $P$ 点在两个坐标系下的深度值
$$s_2{x}_2=s_{1}R{x}_1+t\Rightarrow s_2{x}_2^{\wedge }{x}_2=0=s_1{x}_2^{\wedge }R{x}_1+x_2^{\wedge }t$$
于是我们得到了一个关于未知数 $s_1$ 的线性方程

3D-2D：PnP

当我们得知了场景中一些特征点的 3D 位置，并且又在当前帧观测到了，那么最少只需 3 个点对就可以估计相机运动

直接线性变换（DLT）

将旋转矩阵 $R$ 和平移向量 $t$ 视为未知的线性变量，直接构建线性方程求解

假设某个空间点 $P=(X,Y,Z,1{)}^T$ ，在图像 $I_1$ 中投影到点 $x_1=(u_1,v_1,1{)}^T$ ，此时定义一个包含了旋转和平移信息的增广矩阵 $[R|t]$（和变换矩阵不同，其并不需要满足任何旋转矩阵的约束），此时我们得到如下展开形式：
$$s\left(\begin{array}{c}{u}_1\\ v_1\\ 1\end{array}\right)=\left(\begin{array}{cccc}{t}_1& t_2& t_3& t_4\\ t_5& t_6& t_7& t_8\\ t_9& t_{10}& t_{11}& t_{12}\end{array}\right)\left(\begin{array}{c}X\\ Y\\ Z\\ 1\end{array}\right)$$
这里将旋转矩阵和平移向量看成 12 个未知数，因此最少需要 6 对匹配点来求解。但是通过该方法求得的 $R$ 可能并不满足旋转矩阵应有的约束，因此我们需要找到一个最合适的旋转矩阵来对它近似。

P3P

仅需 3 对不共线的 3D-2D 点和一对验证点就能求解位姿

P3P 利用三角形相似，建立如下方程
$$O{A}^2+O{B}^2-2\cdot OA\cdot OB\cdot \cos (\angle AOB)=A{B}^2$$
其余两边建立类似方程，我们就可以得到 $A,B,C$ 在相机坐标系下的 $3D$ 坐标，最后问题就转换为了一个 $3D-3D$ 问题

P3P 只能利用 3 点的信息，而且受噪声影响严重，只要 3 点共线或者存在误匹配，则算法失效

EPnP

EPnP 适用于任意数量点（$\ge 4$），其核心思想是将 3D 点表示为四个控制点的加权和，将问题转化为求解控制点在相机坐标系下的坐标

1. 选择世界坐标系下点的质心以及三个主方向上的点

2. 每个 3D 点都可以表示为四个控制点的加权和
   $$P_i^{\omega }=\sum _{j=1}^4{a}_{ij}{c}_j^{\omega }$$

3. 将控制点在相机坐标系下的坐标代入投影方程建立线性方程组

4. 通过 SVD 求解控制点下的坐标代入相机坐标系下的坐标，并利用控制点在世界坐标和空间坐标系下的坐标，通过 $3D-3D$ 方法来求解

EPnP 因为稳定高效，是最常用的 $PnP$ 方法之一（OpenCV 的 slovePnP 就是 EPnP）

最小重投影误差

上面的线性方法通常先求相机位姿，再求空间点的位置，非线性优化方法同样可以用于求解相机位姿和 3D 点位置，不同的是，非线性优化会将它们都视为优化变量。
设三维空间点 ${\mathbf{P}}_{\mathbf{i}}=[X_i,Y_i,Z_i{]}^T$ ，其投影的像素坐标为 ${\mathbf{u}}_{\mathbf{i}}=[u_i,v_i{]}^T$ ，要计算相机位姿 $R,t(\text{其李群表示为 }\mathbf{T})$ ，投影方程如下
$$\begin{gathered} s_i\left[\begin{array}{c}{u}_i\\ v_i\\ 1\end{array}\right]=KT\left[\begin{array}{c}{X}_i\\ Y_i\\ Z_i\\ 1\end{array}\right] \\ (s_i{u}_i)=KT{P}_i \end{gathered}$$
于是我们可以构建最小二乘问题
$$T^{\ast }=\arg \underset{T}{\min }\frac{1}{2}\sum _{i=1}^n||u_i-\frac{1}{s_i}KT{P}_i|{|}_2^2$$
其思路可以大致理解为：已知以目标在世界坐标系下的位置，利用估计的相机位姿将其转换为相机坐标系下的位置，再通过相机内参将其投影到图像平面，不断调整相机位姿的假设使投影点与实际观测点靠近

由于位姿属于李群，存在约束，所以可以先用李代数来参数化位姿，将其转化为无约束优化问题

定义 $T=\exp ({\xi }^{\wedge })$ 其中 $\xi =[\rho ,\varphi {]}^T\in {\mathbb{R}}^6$

则问题可重写为
$${\xi }^{\ast }=\arg \underset{\xi }{\min }\frac{1}{2}\sum _{i=1}^n||u_i-\pi (\exp ({\xi }^{\wedge })P_i)|{|}^2$$
在进行高斯牛顿法或者列文伯格-马夸尔特法进行优化之前，我们需要求每个误差项关于优化变量的导数。设定误差量为 $e$ ，则有
$$e(x+\Delta x)\approx e(x)+J^T\Delta x$$

雅可比矩阵推导

重投影误差关于李代数的导数可表示为
$$\frac{\partial e}{\partial \delta \xi }=\frac{\partial e}{\partial P^{\prime }}\frac{\partial P^{\prime }}{\partial \delta \xi }$$
已知投影方程
$$u=f_x\frac{X^{\prime }}{Z^{\prime }}+c_{x}v=f_y\frac{Y^{\prime }}{Z^{\prime }}+c_y$$
求偏导
$$\frac{\partial e}{\partial P^{\prime }}=-\left[\begin{array}{ccc}\frac{\partial u}{\partial X^{\prime }}& \frac{\partial u}{\partial Y^{\prime }}& \frac{\partial u}{\partial Z^{\prime }}\\ \frac{\partial v}{\partial X^{\prime }}& \frac{\partial v}{\partial Y^{\prime }}& \frac{\partial v}{\partial Z^{\prime }}\end{array}\right]=-\left[\begin{array}{ccc}\frac{f_x}{Z^{\prime }}& 0& -\frac{f_x{X}^{\prime }}{Z^{\prime 2}}\\ 0& \frac{f_y}{Z^{\prime }}& -\frac{f_y{Y}^{\prime }}{Z^{\prime 2}}\end{array}\right]$$
根据李代数的左扰动模型
$$\frac{\partial P^{\prime }}{\partial \delta \xi }=\left[\begin{array}{c}I,-P^{\prime \wedge }\end{array}\right]=\left[\begin{array}{cccccc}1& 0& 0& 0& Z^{\prime }& -Y^{\prime }\\ 0& 1& 0& -Z^{\prime }& 0& X^{\prime }\\ 0& 0& 1& Y^{\prime }& -X^{\prime }& 0\end{array}\right]$$
合并两部分即可得到雅可比矩阵
$$J=\frac{\partial e}{\partial P^{\prime }}\cdot \frac{\partial P^{\prime }}{\partial \delta \xi }=-\left[\begin{array}{cccccc}\frac{f_x}{Z^{\prime }}& 0& -\frac{f_x{X}^{\prime }}{Z^{\prime 2}}& -\frac{fx{X}^{\prime }{Y}^{\prime }}{Z^{\prime 2}}& f_x+\frac{f_x{X}^{\prime 2}}{Z^{\prime 2}}& -\frac{f_x{Y}^{\prime }}{Z^{\prime }}\\ 0& \frac{f_y}{Z^{\prime }}& -\frac{f_y{Y}^{\prime }}{Z^{\prime 2}}& -f_y-\frac{f_y{Y}^{\prime 2}}{Z^{\prime 2}}& \frac{f_y{X}^{\prime }{Y}^{\prime }}{Z^{\prime 2}}& \frac{f_y{X}^{\prime }}{Z^{\prime }}\end{array}\right]$$
如果仍需优化特征点的空间位置
$$\frac{\partial e}{\partial P}=\frac{\partial e}{\partial P^{\prime }}\frac{\partial P^{\prime }}{\partial P}$$
其中 $\frac{\partial e}{\partial P^{\prime }}$ 在上方已求出，由于 $P^{\prime }=RP+t$ ，易得 $\frac{\partial P^{\prime }}{\partial P}=R$

因此：
$$\frac{\partial e}{\partial P}=-\left[\begin{array}{ccc}\frac{f_x}{Z^{\prime }}& 0& -\frac{f_x{X}^{\prime }}{Z^{\prime 2}}\\ 0& \frac{f_y}{Z^{\prime }}& -\frac{f_y{Y}^{\prime }}{Z^{\prime 2}}\end{array}\right]R$$

优化算法代码实现

这里提供了大致代码的实现

高斯牛顿法：

void optimizePoseGaussNewton(const std::vector<cv::Point3d>& points_3d, const std::vector<cv::Point2d>& points_2d, cv::Mat& K, Sophus::SE3d& pose)
{const int iterations = 10;                 // 最大迭代次数double cost = 0, last_cost = 0;            // 当前误差和上次迭代误差double fx = K.at<double>(0, 0);double fy = K.at<double>(1, 1);double cx = K.at<double>(0, 2);double cy = K.at<double>(1, 2);// 构建相机内参矩阵Eigen::Matrix3d K_eigen;K_eigen << fx,  0, cx,0, fy, cy,0,  0,  1;for (int iter = 0; iter < iterations; iter++){Sophus::Matrix6d H = Sophus::Matrix6d::Zero();         // 初始化海森矩阵Sophus::Vector6d b = Sophus::Vector6d::Zero();         // 初始化梯度cost = 0;// 计算雅可比矩阵和残差for (size_t i = 0; i < points_3d.size(); i++){// 将3D点转换到相机坐标系下Eigen::Vector3d pw(points_3d[i].x, points_3d[i].y, points_3d[i].z);Eigen::Vector3d pc = pose * pw;          // P_camera = T * P_worlddouble X = pc[0], Y = pc[1], Z = pc[2];// 检查深度if (Z <= 0){std::cerr << "Depth is zero or negative!" << std::endl;continue;}// 投影到图像平面并计算重投影误差Eigen::Vector3d pixel_homo = K_eigen * pc;          // 齐次坐标形式Eigen::Vector2d pixel(pixel_homo[0] / pixel_homo[2], pixel_homo[1] / pixel_homo[2]);     // 转换回像素坐标Eigen::Vector2d observerd(points_2d[i].x, points_2d[i].y);Eigen::Vector2d error = observerd - pixel;// 累加误差平方和cost += error.squaredNorm();// 计算雅可比矩阵Eigen::Matrix<double, 2, 6> J;J(0, 0) = fx / Z;J(0, 1) = 0;J(0, 2) = -fx * X / (Z * Z);J(0, 3) = -fx * X * Y / (Z * Z);J(0, 4) = fx + fx * X * X / (Z * Z);J(0, 5) = -fx * Y / Z;J(1, 0) = 0;J(1, 1) = fy / Z;J(1, 2) = -fy * Y / (Z * Z);J(1, 3) = -fy - fy * Y * Y / (Z * Z);J(1, 4) = fy * X * Y / (Z * Z);J(1, 5) = fy * X / Z;// 构建高斯-牛顿方程H += J.transpose() * J;b += -J.transpose() * error;}// 求解线性方程 H * dx = bSophus::Vector6d dx;try{dx = H.ldlt().solve(b);   // H 明确是对称正定矩阵，使用 LDLT 分解求解}catch (const std::exception& e){std::cerr << "Linear system solve failed: " << e.what() << std::endl;break;}// 检查解if (!dx.allFinite()){std::cerr << "Solution is not finite!" << std::endl;break;}// 检查收敛性if (iter > 0 && cost >= last_cost){std::cout << "Iteration " << iter << ", cost increased: " << cost << " -> " << last_cost << std::endl;break;}// 更新位姿pose = Sophus::SE3d::exp(dx) * pose;// 更新误差last_cost = cost;// 输出迭代信息std::cout << "Iteration " << iter << ", cost = " << cost << std::endl;std::cout << "dx norm = " << dx.norm() << std::endl;// 判断收敛if (dx.norm() < 1e-6){std::cout << "Converged in " << iter << " iterations." << std::endl;break;}}
}

列文伯格-马夸尔特优化法：

void optimizePoseLM(const std::vector<cv::Point3d>& points_3d, const std::vector<cv::Point2d>& points_2d, cv::Mat& K, Sophus::SE3d& pose)
{// 前面直到计算雅可比矩阵和残差的部分与 Gauss-Newton 相同，不再重复// 自适应阻尼Sophus::Vector6d dx;bool updateAccepted = false;while (!updateAccepted){try{// (H + lambda*I) * dx = bSophus::Matrix6d H_lm = H + lambda * Sophus::Matrix6d::Identity();dx = H_lm.ldlt().solve(b);if (!dx.allFinite()){throw std::runtime_error("Solution is not finite!");}}catch (const std::exception& e){std::cerr << "Linear system solve failed: " << e.what() << std::endl;lambda *= 4;  // 增大阻尼因子，重新尝试continue;}// 尝试更新位姿Sophus::SE3d newPose = Sophus::SE3d::exp(dx) * pose;// 计算新的误差double newCost = 0;for (size_t i = 0; i < points_3d.size(); i++){Eigen::Vector3d pw(points_3d[i].x, points_3d[i].y, points_3d[i].z);Eigen::Vector3d pc = newPose * pw;// 投影到图像平面并计算重投影误差Eigen::Vector3d pixel_homo = K_eigen * pc;Eigen::Vector2d pixel(pixel_homo[0] / pixel_homo[2], pixel_homo[1] / pixel_homo[2]);Eigen::Vector2d observerd(points_2d[i].x, points_2d[i].y);Eigen::Vector2d error = observerd - pixel;newCost += error.squaredNorm();}/** 计算近似质量因子 ρ* ρ = [实际误差减少量] / [理论误差减少量]* 理论误差减少量 = -dx^T * (J^T * f + 0.5 * H * dx)* 简化后 ≈ dx^T * (λ * dx - b) (因为 H * dx ≈ λ * dx )*/double modelImprovement = dx.dot(b - lambda * dx);double actualImprovement = cost - newCost;double rho = actualImprovement / modelImprovement;// 根据 ρ 调整阻尼因子if (rho > 0){// 模型预测准确，接受更新pose = newPose;cost = newCost;updateAccepted = true;// 调整 λ：当模型很好时减少 λ，使模型更接近高斯-牛顿法lambda *= std::max(1.0 / 3.0, 1 - std::pow(2 * rho - 1, 3));lambda = std::max(lambda, 1e-6);  // 防止 λ 过小}else{// 模型预测不准确，拒绝更新lambda *= 2;  // 增大阻尼因子，重新尝试lambda = std::min(lambda, 1e5);  // 防止 λ 过大}// 防止无限循环if (lambda > 1e5){std::cerr << "Lambda exploded! Exiting." << std::endl;break;}}// 输出迭代信息std::cout << "Iteration " << iter << ", cost = " << cost << ", lambda = " << lambda << std::endl;std::cout << "dx norm = " << dx.norm() << std::endl;// 判断收敛if (iter > 0 && cost >= last_cost - 1e-6){std::cout << "Converged in " << iter << " iterations." << std::endl;break;}if (dx.norm() < 1e-6){std::cout << "Converged in " << iter << " iterations." << std::endl;break;}// 更新误差last_cost = cost;}
}

这里建议搭配上一章的非线性优化一起看

3D-3D：ICP

当我们观测到两组 3D 点时（通过RGB-D相机或者三角化得到），我们可以直接使用 3D-3D 匹配点来估计相机运动

已知两组匹配 3D 点：
P={p1,p2,…,pn},Q={q1,q2,…,qn}P=\{p_1,p_2,\dots,p_n\},\quad Q=\{q_1,q_2,\dots,q_n\} P={p1​,p2​,…,pn​},Q={q1​,q2​,…,qn​}
构建最小二乘问题
$$\underset{R,t}{\min }\frac{1}{2}\sum _{i=1}^n||q_i-(R{p}_i+t)|{|}^2$$

SVD 法求解

1. 计算质心
   $${\mu }_p=\frac{1}{n}\sum _{i=1}^n{p}_i,{\mu }_q=\frac{1}{n}\sum _{i=1}^n{q}_i$$

2. 去中心化
   $$p_i^{\prime }=p_i-{\mu }_p,q_i^{\prime }=q_i-{\mu }_q$$

3. 计算旋转矩阵
   构建矩阵：
   $$W=\sum _{i=1}^n{q}_i^{\prime }{p^{\prime }}_i^T$$
   进行 SVD 分解
   $$W=U\Sigma V^T$$
   则旋转矩阵可定义为
   $$R=U{V}^T$$
   （如果 $\det (R)=-1$ ，需要去负号修正：$R=U\cdot \text{diag}(1,1,-1)\cdot V^T$）

   注：奇异值分解可以视为矩阵先进行了一次旋转 $U$ ，沿着坐标轴进行缩放 $\Sigma$ ，最后再进行一次旋转 $V^T$ ，故旋转矩阵可以视为 $R=U{V}^T$

4. 计算平移向量
   $$t={\mu }_q-R{\mu }_p$$

SVD 法代码实现

Sophus::SE3d solveICPSVD(const std::vector<Eigen::Vector3d>& pt1, const std::vector<Eigen::Vector3d>& pt2)
{// 1. 计算质心Eigen::Vector3d centroid1(0, 0, 0);Eigen::Vector3d centroid2(0, 0, 0);for (const auto& p : pt1) centroid1 += p;for (const auto& p : pt2) centroid2 += p;centroid1 /= pt1.size();centroid2 /= pt2.size();// 2. 去中心化Eigen::Matrix3d W = Eigen::Matrix3d::Zero();for (size_t i = 0; i < pt1.size(); ++i){Eigen::Vector3d p1 = pt1[i] - centroid1;Eigen::Vector3d p2 = pt2[i] - centroid2;W += p1 * p2.transpose();}// 3. SVD分解Eigen::JacobiSVD<Eigen::Matrix3d> svd(W, Eigen::ComputeFullU | Eigen::ComputeFullV);Eigen::Matrix3d U = svd.matrixU();Eigen::Matrix3d V = svd.matrixV();// 4. 计算旋转矩阵Eigen::Matrix3d R = V * U.transpose();// 5. 检查旋转矩阵的行列式if (R.determinant() < 0){Eigen::Matrix3d V_fixed = V;V_fixed.col(2) *= -1;  // 翻转第二列R = V_fixed * U.transpose();}// 6. 计算平移向量Eigen::Vector3d t = centroid2 - R * centroid1;return Sophus::SE3d(R, t);
}

当然也可以通过非线性优化来求解，和上面大差不差，这里就不赘述了

特性	对极几何（2D-2D）	PnP（3D-2D）	ICP（3D-3D）
输入	两帧图像的2D特征匹配点	3D地图点+当前帧的2D检测	两组3D点云
输出	相机相对运动位姿（R、t）特征点深度	相机位姿（R、t）	点云间的刚体变换（R、t）
适用场景	单目相机SLAM初始化、双目相机	已知地图定位	RGB-D相机SLAM、激光SLAM、点云配准
退化情况	纯旋转运动，匹配点共面、无纹理区域	匹配点共面、观测点噪声过高	点云特征不明显、初始位姿偏差过大
常用算法	八点法、五点法、RANSAC+八点法	P3P、EPnP、DLT、非线性优化	SVD、非线性优化
