数图实战项目（十五-2：第一阶段：从RAW数据到ISP管道，听不懂在说啥？---＞那就盘它）：从奥运大屏，到手机小屏，快来挖一挖里面都有什么

news 2025/9/28 5:14:58

构建一个基于C++的、融合传统方法与AI的ISP质量评估与优化系统（十五-2）

- - 🛠️ 第一步：工具准备与RAW数据感知
  - 💻 第二步：搭建C++ ISP基础管道
  - 🔬 第三步：学习资源与深化理解
  - 🔍 调试与验证技巧
  - 🚀 进阶指导（为下一阶段做准备）

先声明：本篇文章有沙盘预研性质，如有不适，请先拿到收藏夹吃灰。本文设计了一个三阶段实战项目方案。这个方案的核心是构建一个基于C++的、融合传统方法与AI的ISP质量评估与优化系统，串联起显示端和采集端知识。

🛠️ 第一步：工具准备与RAW数据感知

这一步的目标是直观感受RAW数据，理解其后端算法处理的起点。

获取RawDigger并分析RAW图
- 行动：从官方或可信渠道下载 RawDigger 。安装后，前往 MIT-Adobe FiveK数据集 的官方页面或 Google Raw Dataset 搜索下载 .DNG 或 .CR2 格式的原始图像文件。
- 关键操作：

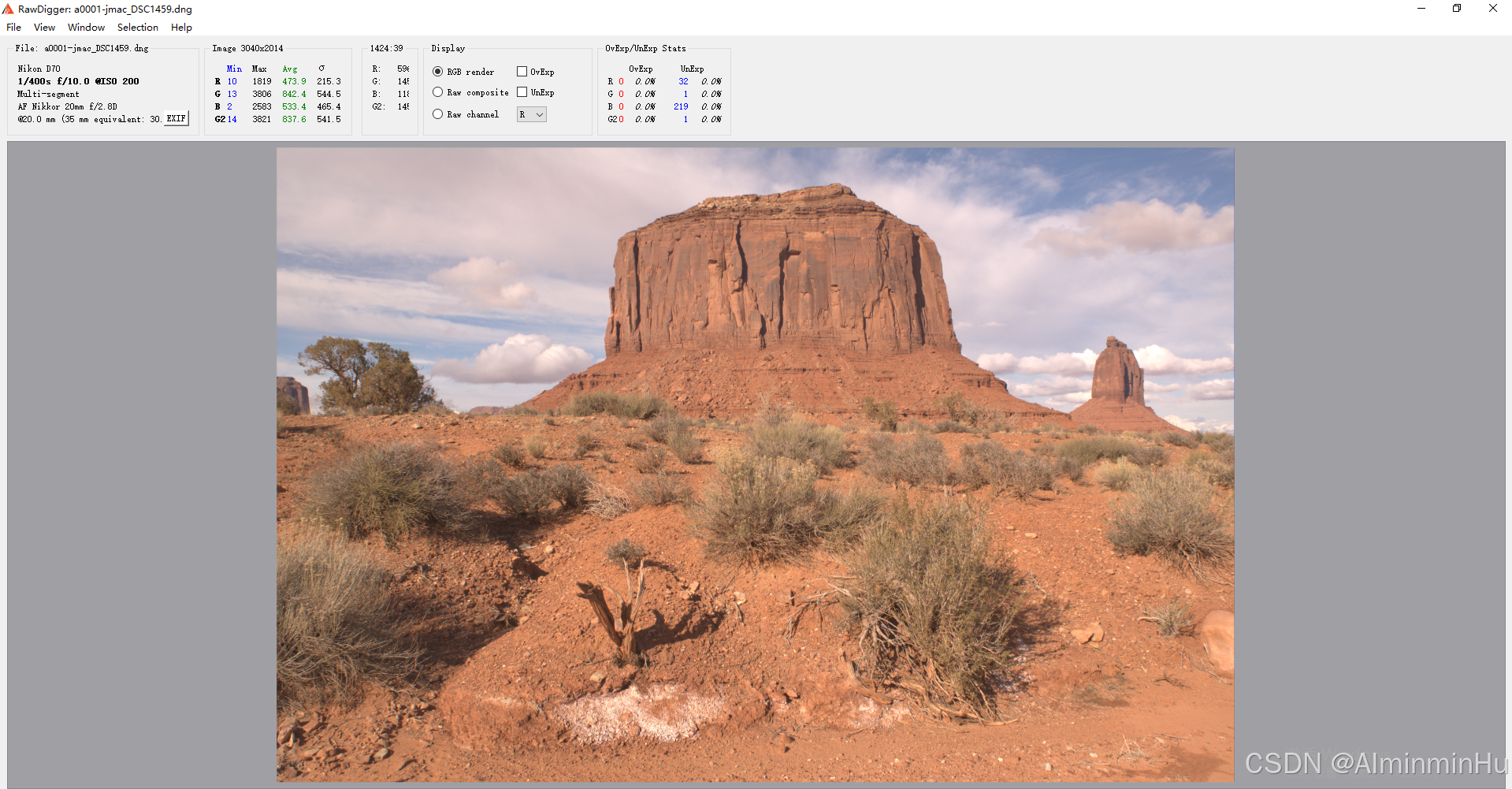

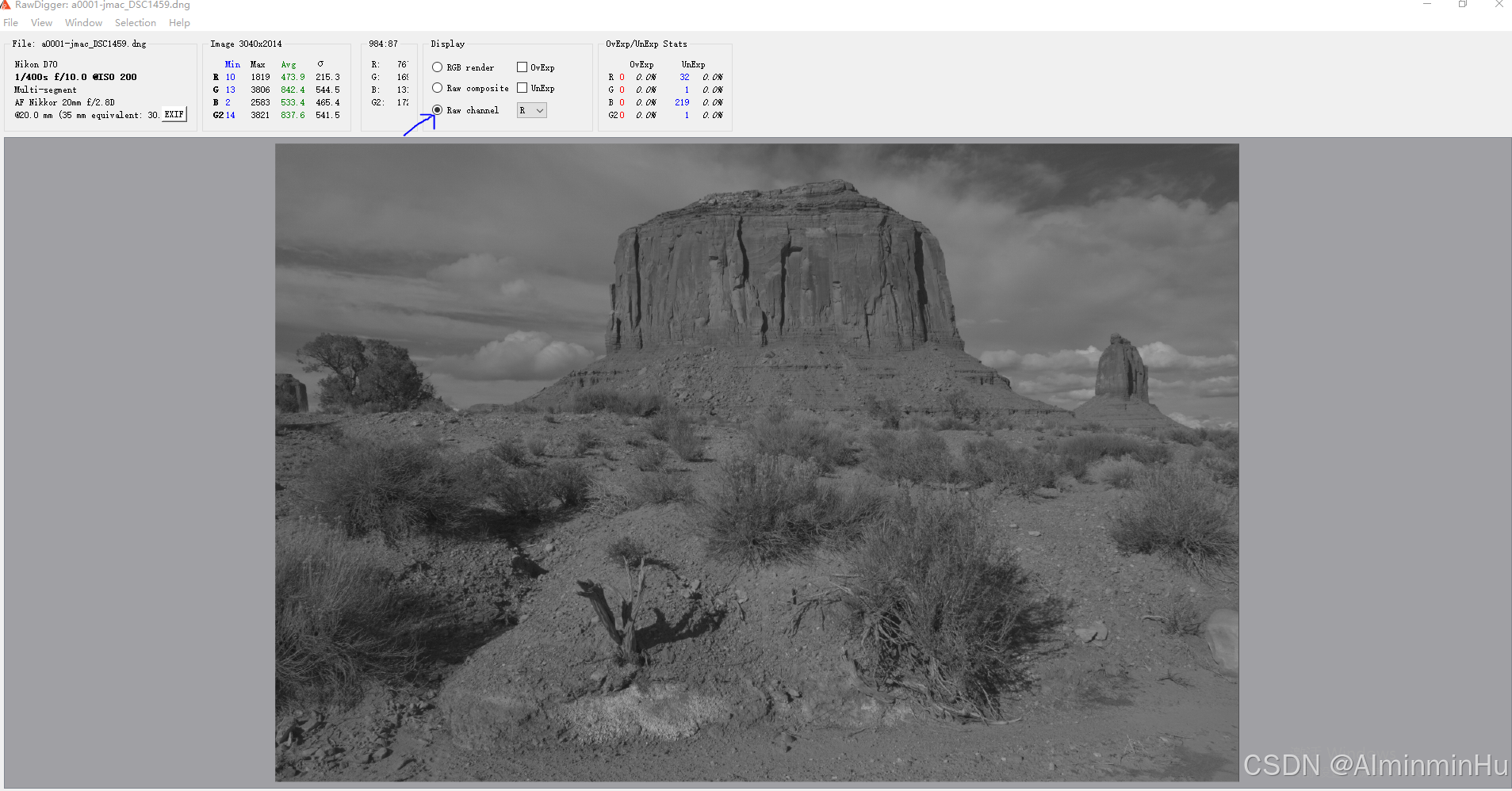

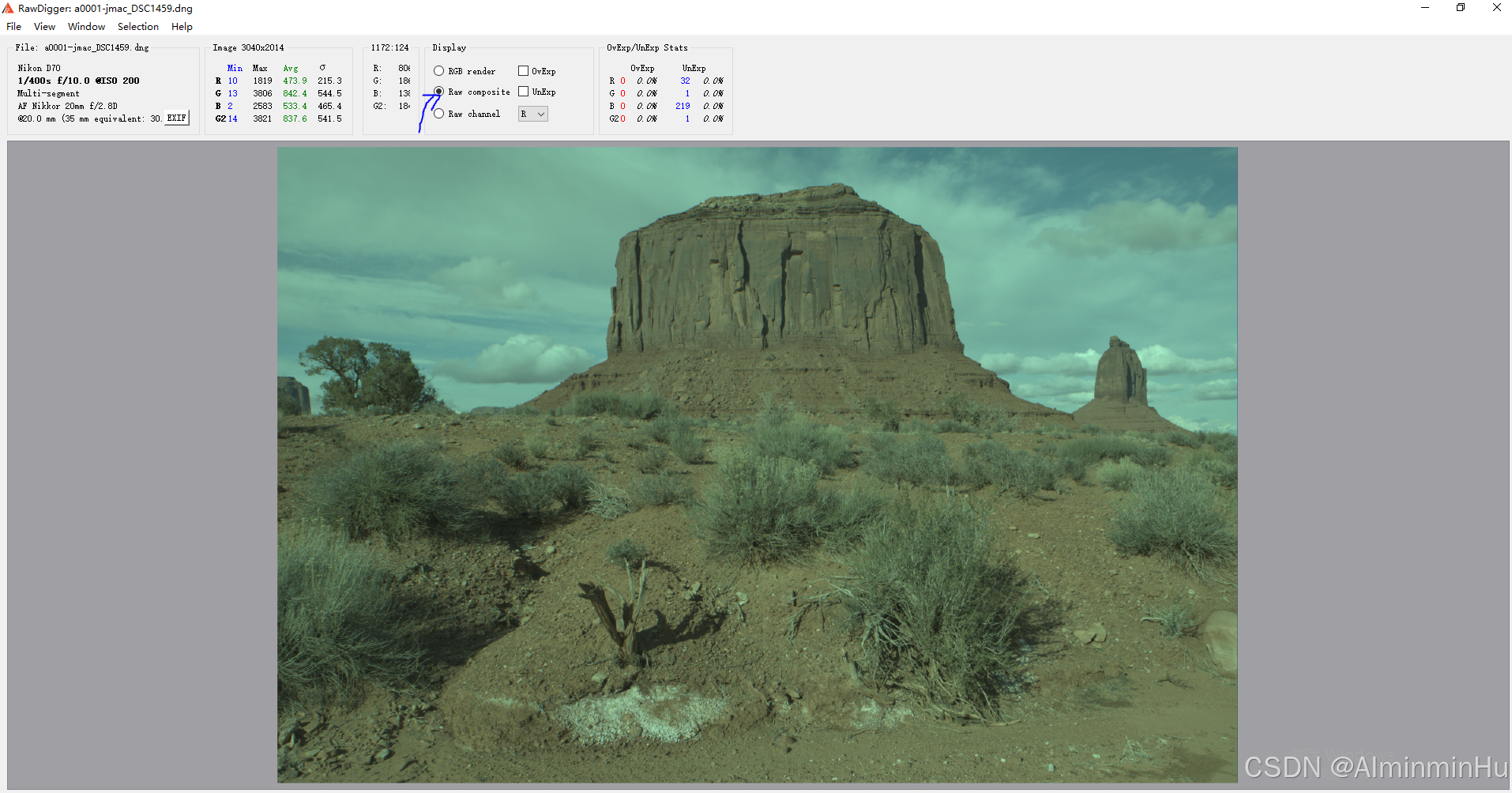

  - 用RawDigger打开文件，将查看模式切换到 “Raw Composite” 或 “Raw Channel” 。会看到图像是暗绿色的马赛克图，这正是Bayer阵列的原始面貌。如下：
  - 观察直方图：你会发现直方图集中在左侧暗部，这是因为数据中包含了黑电平（Black Level）。在RawDigger中查看文件元数据，通常会直接标出黑电平值，记录下来备用。
  - 分析像素：框选图像中应该是纯黑色的区域（如镜头盖覆盖的区域），查看RawDigger显示的像素值，这可以帮助你验证黑电平。
理解RAW格式（为后续编程打基础）
- 核心概念：RAW数据是传感器最原始的记录。您需要关注图像的位深（如12bit、14bit）、Bayer阵列模式（如RGGB、BGGR）以及它是Plain RAW还是MIPI RAW。这些信息通常在传感器数据手册或RawDigger的元数据中能找到，是正确读取RAW文件的前提。

💻 第二步：搭建C++ ISP基础管道

这是核心环节。我们将基于 OpenCV 和参考开源项目，构建一个最小可工作的ISP管道。

环境搭建
- IDE：Visual Studio 2022（社区版免费）是Windows下最省心的选择。
- 库：使用 vcpkg 包管理器安装OpenCV，它能自动处理依赖。安装后，在VS项目中配置包含目录和库目录即可。
- 开源项目参考：强烈建议您将 ISP-pipeline-hdrplus 或 HDR-ISP 项目克隆到本地。这些项目提供了完整的、可编译的C++ ISP管道，是极佳的学习模板和代码参考。

项目实战：从RAW到sRGB
下面是一个更完整、可编译的代码框架，请注意，由于RAW读取的复杂性，这里我们假设已经从文件读取了一个正确的 cv::Mat raw_data。

#include <opencv2/opencv.hpp>
#include <iostream>int main() {// --- 步骤0: 读取RAW数据（此处需要您根据具体文件格式实现）---// 例如，使用libraw库或自己解析.raw二进制文件。// cv::Mat raw_data = readRawFile("input.raw", height, width, CV_16U);// 假设我们已经有了一个16位的单通道Bayer图像 raw_data// --- 步骤1: 黑电平校正（BLC）---uint16_t black_level = 512; // 这个值需要根据你的传感器或RawDigger分析确定cv::Mat corrected_data;// 避免下溢，使用饱和运算corrected_data = cv::max(raw_data - black_level, 0);// --- 步骤2: 自动白平衡（AWB） - 灰度世界算法---// 分离Bayer通道 (以RGGB为例)int width = corrected_data.cols;int height = corrected_data.rows;cv::Mat r = corrected_data(cv::Rect(0, 0, width/2, height/2));   // R at (0,0)cv::Mat g1 = corrected_data(cv::Rect(1, 0, width/2, height/2));  // G at (1,0)cv::Mat g2 = corrected_data(cv::Rect(0, 1, width/2, height/2));  // G at (0,1)cv::Mat b = corrected_data(cv::Rect(1, 1, width/2, height/2));   // B at (1,1)// 计算各通道均值double r_mean = cv::mean(r)[0];double g_mean = (cv::mean(g1)[0] + cv::mean(g2)[0]) / 2.0;double b_mean = cv::mean(b)[0];// 计算增益（以绿色通道为基准）double gain_r = g_mean / r_mean;double gain_b = g_mean / b_mean;double gain_g = 1.0; // 绿色通道增益通常为1.0// 应用增益（注意：这里操作的是分离后的通道矩阵）r = r * gain_r;b = b * gain_b;// g1, g2 保持不变// 将处理后的通道重新放回corrected_data中r.copyTo(corrected_data(cv::Rect(0, 0, width/2, height/2)));// ... 同理放回g1, g2, b。此处代码略，需仔细处理。// --- 步骤3: 去马赛克（Demosaic）---cv::Mat linear_rgb;// 使用OpenCV的demosaic函数，注意选择正确的Bayer模式cv::cvtColor(corrected_data, linear_rgb, cv::COLOR_BayerRG2BGR); // 假设是RGGB模式// --- 步骤4: 伽马校正（Gamma Correction）---cv::Mat normalized;// 先将16位数据归一化到0-1之间（假设最大值为2^16-1=65535）linear_rgb.convertTo(normalized, CV_32F, 1.0 / 65535.0);cv::Mat gamma_corrected;float gamma = 1.0 / 2.2; // 标准sRGB Gamma值cv::pow(normalized, gamma, gamma_corrected);// 将结果转换回8位用于显示和保存gamma_corrected.convertTo(gamma_corrected, CV_8U, 255.0);// --- 输出结果---cv::imwrite("output_srgb.jpg", gamma_corrected);std::cout << "ISP pipeline processing completed!" << std::endl;return 0;
}

重要提示：此代码是一个概念性框架。实际运行中最棘手的部分是步骤0：RAW文件的正确读取。您可能需要根据RAW的具体格式（位深、排列方式）编写或寻找专门的解析器。

🔬 第三步：学习资源与深化理解

开源项目精读： ISP-pipeline-hdrplus 是一个宝库。建议您仔细阅读其代码，看它如何组织ISP管道、如何处理MIPI RAW数据、以及如何集成降噪等高级模块。这是从“能跑通”到“理解工业级实现”的关键一步。
C++学习：如果对现代C++特性不熟悉，可以参考清华大学郑莉老师的C++课程大纲或CppReference等网站，系统学习面向对象、模板和STL容器。

🔍 调试与验证技巧

逐阶段输出图像：在每个主要步骤（BLC后、AWB后、Demosaic后）都输出中间图像。用RawDigger和任何图片查看器对比观察，理解每个算法对图像的实际影响。
数据验证：在代码中关键点打印出矩阵的统计值（如最小值、最大值、均值），与RawDigger的统计信息进行交叉验证，确保数据处理逻辑正确。
