光电探测-IV转换电路也称为TIA跨阻放大器-笔记
光电探测-IV转换电路,也称为TIA跨阻放大器
- **传统大电阻测电压方法的缺点**
- **TIA跨阻放大器的优势与可行性**
- **核心原理**
- **解决传统方法的缺点**
- **实际应用中的注意事项**
- **总结**

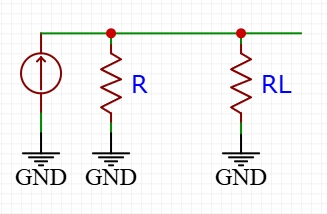

传统大电阻测电压方法的缺点
-
电流源内阻分流问题
- 理想电流源的内阻 RRR 为无穷大,实际电流源的内阻 RRR 是有限的。根据并联分流原理,内阻会分流部分电流 Ir=I⋅RLRL+RI_r = I \cdot \frac{R_L}{R_L + R}Ir=I⋅RL+RRL。
- 内阻越小,分流越大,导致实际测量到的电流 I2I_2I2 小于真实值 III,引入误差。
- 反馈电阻 RLR_LRL 越小,内阻分流越小,但根据欧姆定律 V=I⋅RLV = I \cdot R_LV=I⋅RL,输出电压 VVV 会显著降低,难以检测微弱信号。
-
输出电压过小
- 为减少内阻分流的影响,需选择较小的 RLR_LRL,但此时输出电压 VVV 过小,信噪比下降,测量精度降低。
-
对电流源的依赖性
- 该方法直接依赖电流源的内阻特性,无法独立于电流源参数进行测量,适用性受限。
TIA跨阻放大器的优势与可行性
TIA(跨阻放大器)通过运放的 虚短 和 虚断 原理,解决了上述问题,成为测量微小电流的可靠方案。

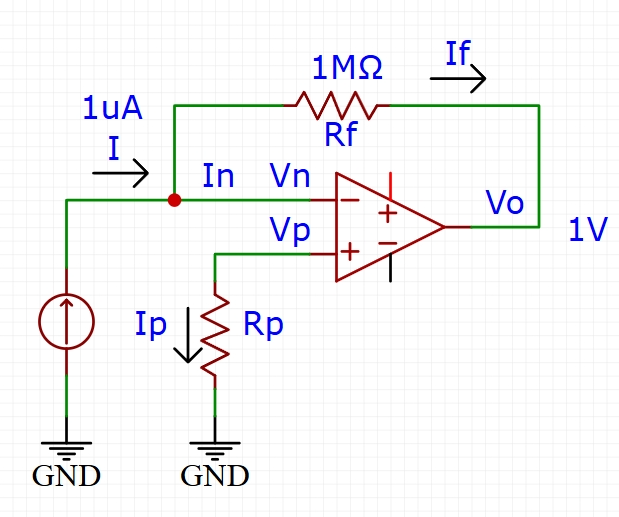

核心原理
-
虚短与虚断特性
- 虚短:运放同相端( VpV_pVp)和反相端(VnV_nVn)电位相等,即 Vp=Vn≈0VV_p = V_n \approx 0 \, \text{V}Vp=Vn≈0V(虚地)。
- 虚断:运放输入端无电流流入,即 Ip=In=0I_p = I_n = 0Ip=In=0。
-
电流路径与输出电压关系
- 输入电流 III 全部流经反馈电阻 RfR_fRf,即 If=II_f = IIf=I。
- 输出电压 VoV_oVo 由欧姆定律给出:
Vo=−I⋅RfV_o = -I \cdot R_f Vo=−I⋅Rf
(负号表示反相输出)。
解决传统方法的缺点
-
消除内阻分流影响
- 由于虚断特性,电流源内阻 RRR 的分流电流为零(Ir=0I_r = 0Ir=0),输入电流 III 完全通过反馈电阻 RfR_fRf。
- 示例:若 Rf=1MΩR_f = 1 \, \text{M}\OmegaRf=1MΩ,I=1μAI = 1 \, \mu\text{A}I=1μA,则 Vo=−1VV_o = -1 \, \text{V}Vo=−1V,输出电压足够大且不受内阻影响。
-
高增益与低噪声
- TIA通过调整反馈电阻 RfR_fRf 可灵活控制增益(Vo/IV_o/IVo/I)。
- 现代运放具有低噪声特性,适合微弱电流信号的测量。
-
独立于电流源参数
- TIA的测量结果仅依赖于反馈电阻 RfR_fRf,与电流源内阻无关,适用性更广。
实际应用中的注意事项
-
反馈电阻选择
- 增益与带宽权衡:增大 RfR_fRf 可提高增益,但会降低带宽(因寄生电容与 RfR_fRf 形成低通滤波效应)。
- 噪声优化:选择低噪声运放,并合理设计反馈电阻值以平衡增益与热噪声。
-
稳定性与补偿
- 在高频应用中,需添加反馈电容 CfC_fCf 以抑制高频振荡(通过引入极点补偿)。
- 寄生电容(如光电二极管的结电容)可能影响稳定性,需通过仿真或实验优化参数。
-
单电源供电设计
- 使用轨到轨运放(如 TLV272、OPA344),并为输入端提供偏置电压(如 Vcc/2V_{cc}/2Vcc/2),确保运放工作在线性区。
总结
- 传统大电阻方法:受电流源内阻限制,输出电压过小,误差大,不适用于微小电流测量。
- TIA跨阻放大器:利用运放的虚短和虚断特性,消除内阻分流影响,实现高精度、高增益的电流-电压转换。
- 实际应用:需合理选择反馈电阻、运放型号,并优化稳定性与噪声性能。
通过TIA的设计,可以高效解决微小电流测量中的核心问题,广泛应用于光电探测、传感器信号调理等领域。
