一、协议定位

MODBUS 是OSI 模型第 7 层（应用层） 的报文传输协议，核心定位是为不同总线 / 网络（串行链路、TCP/IP）连接的设备提供客户机 / 服务器（主站 / 从站）通信能力，是工业自动化领域的 “事实标准”（1979 年起源，支持千万级自动化设备互联）。

核心定位特征

通信模式：请求 / 应答机制（客户机发起请求，服务器返回响应，无主动推送）。
网络适配：支持两类底层网络，且均基于国际标准构建：
- 串行链路：依赖 TIA/EIA-232-F、TIA/EIA-485-A 标准；
- TCP/IP：依赖 IETF 的 RFC793（TCP）、RFC791（IP），使用保留端口502。
应用场景：工业自动化中 PLC、HMI、I/O 设备、驱动器等的远程数据读写（如读传感器状态、写控制指令）。

二、协议整体结构

MODBUS 协议按 “分层映射 + 数据单元封装” 设计，整体结构分为协议规范框架和底层实现指南两大部分，具体如下：

1. 协议规范框架（三部分核心文档）

部分	名称	核心作用
第一部分	Modbus 协议规范	定义 MODBUS 事务处理框架、PDU（协议数据单元）、功能码、数据模型
第二部分	TCP/IP 上的实现指南	提供 TCP/IP 环境下 MODBUS 应用层的映射规则（如 MBAP 头）、连接管理
第三部分	串行链路上的实现指南	提供串行链路（RS232/485）下的帧结构、传输模式（RTU/ASCII）、物理层参数

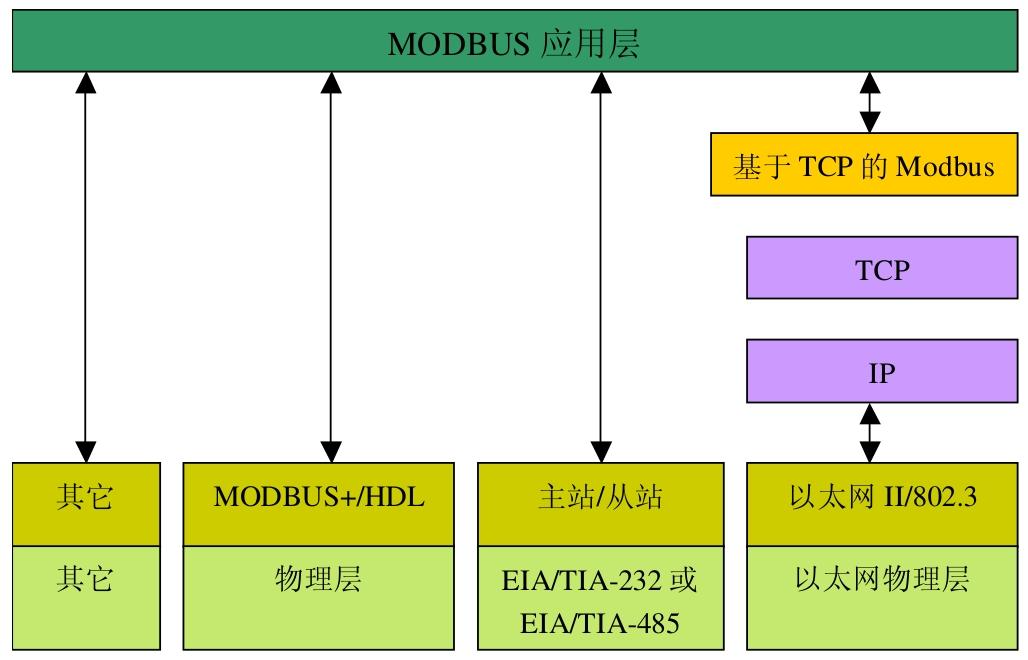

2. OSI 模型分层映射

MODBUS 不依赖底层通信层，仅需在对应 OSI 层完成 “协议映射”，具体映射关系如下：

网络类型	OSI 层	对应内容	核心标准 / 组件
串行链路（RS232/485）	第 1 层（物理层）	电气接口	TIA/EIA-232-F、TIA/EIA-485-A（两线制必需，四线制可选）
	第 2 层（数据链路层）	帧分隔、差错校验	主从协议、RTU/ASCII 模式、CRC/LRC 校验
	第 7 层（应用层）	数据交互逻辑	MODBUS PDU（功能码 + 数据）、异常响应
TCP/IP	第 1 层（物理层）	以太网物理接口	IEEE 802.3 以太网物理层
	第 2 层（数据链路层）	以太网帧	以太网 II/802.3 帧格式
	第 3 层（网络层）	IP 寻址	RFC791（IP 协议）
	第 4 层（传输层）	可靠传输	RFC793（TCP 协议，端口 502）
	第 7 层（应用层）	数据交互逻辑	MODBUS ADU（MBAP 头 + PDU）、功能码

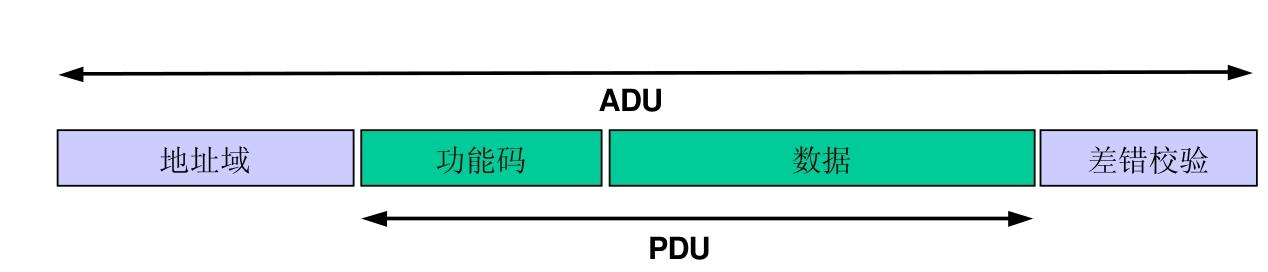

3. 数据单元结构

MODBUS 定义两类核心数据单元，PDU（协议数据单元） 为核心逻辑单元，ADU（应用数据单元） 为底层传输单元（PDU + 附加域）。

（1）PDU（协议数据单元）

核心组成：功能码（1字节） + 数据域（n字节），与底层无关，仅定义应用层逻辑。
PDU 类型：
- 请求 PDU（mb_req_pdu）：客户机发送，数据域含地址、数量等参数（如读线圈的起始地址 + 线圈数）；
- 响应 PDU（mb_rsp_pdu）：服务器正常响应，数据域含请求结果（如线圈状态）；
- 异常响应 PDU（mb_excep_rsp_pdu）：服务器错误响应，功能码 = 原功能码 + 0x80，数据域含异常码（1 字节）。

（2）ADU（应用数据单元）

PDU 需添加底层适配域形成 ADU，不同网络的 ADU 结构不同：

网络类型	ADU 结构	各域说明	长度限制
串行链路（RS232/485）	地址域（1 字节） + PDU + 差错校验（2 字节）	地址域：从站地址（0 = 广播，1-247 = 从站，248-255 = 保留）；差错校验：RTU 用 CRC，ASCII 用 LRC	总长度 = 256 字节（PDU=253 字节）
TCP/IP	MBAP 头（7 字节） + PDU	MBAP 头：事务标识（2 字节，匹配请求响应）、协议标识（2 字节，0x0000=MODBUS）、长度（2 字节，后续字节数）、单元标识（1 字节，路由用）	总长度 = 256 字节（PDU=249 字节）

三、关键术语与参数

1. 核心术语定义

术语	英文	核心定义	关键参数 / 规则
协议数据单元	PDU	应用层核心逻辑单元，与底层无关	组成：功能码（1 字节）+ 数据域（n 字节）
应用数据单元	ADU	底层传输单元，PDU + 附加域	串行：地址域 + PDU+CRC/LRC；TCP：MBAP+PDU
MODBUS 协议头	MBAP	TCP 环境下的 ADU 附加头，用于事务匹配	7 字节：事务标识 (2)+ 协议标识 (2,0x0000)+ 长度 (2)+ 单元标识 (1)
循环冗余校验	CRC	RTU 模式的帧差错校验	16 位值，覆盖整个 ADU（地址域 + PDU），低字节先传
纵向冗余校验	LRC	ASCII 模式的帧差错校验	8 位值，覆盖除起始 “:” 和结束 “CRLF” 外的帧内容
功能码	Function Code	指示服务器执行的操作类型	范围：1-255（128-255 = 异常响应）；分类：公共 / 用户定义 / 保留

2. 核心参数表（分模块）

（1）数据模型参数（4 个基础表格）

MODBUS 定义 4 类数据对象，覆盖工业场景中 “比特 / 字”“只读 / 读写” 需求：

数据表格	对象类型	访问类型	数据长度	核心用途	寻址范围
离散量输入	单个比特	只读	1bit	采集传感器状态（如按钮、传感器）	0-65535
线圈	单个比特	读写	1bit	控制执行器（如继电器、指示灯）	0-65535
输入寄存器	16 位字	只读	16bit	采集模拟量（如温度、电流）	0-65535
保持寄存器	16 位字	读写	16bit	存储控制参数（如设定值、配置参数）	0-65535

（2）功能码参数（公共功能码核心示例）

公共功能码为强制支持，保证设备互操作性：

功能码（十进制 / 十六进制）	名称	操作对象	关键限制
01/0x01	读线圈	线圈	一次读 1-2000 个连续线圈
02/0x02	读离散量输入	离散量输入	一次读 1-2000 个连续离散量
03/0x03	读保持寄存器	保持寄存器	一次读 1-125 个连续寄存器
04/0x04	读输入寄存器	输入寄存器	一次读 1-125 个连续寄存器
05/0x05	写单个线圈	线圈	仅写 1 个线圈（0x0000=OFF，0xFF00=ON）
06/0x06	写单个寄存器	保持寄存器	仅写 1 个保持寄存器
15/0x0F	写多个线圈	线圈	一次写 1-1968 个连续线圈
16/0x10	写多个寄存器	保持寄存器	一次写 1-123 个连续寄存器
20/0x14	读文件记录	保持寄存器	一次读 1-10000 个连续寄存器
21/0x15	写文件记录	输入寄存器	一次写 1-10000 个连续寄存器
22/0x16	屏蔽写寄存器	保持寄存器	一次写 1-16 个连续寄存器
43/0x2B	读设备识别码	设备信息	读取厂商名、产品代码等（分基本 / 正常 / 扩展对象）

（3）异常码参数（核心错误类型）

服务器通过 “功能码 + 0x80” 标识异常，数据域含 1 字节异常码：

异常码（十进制）	名称	核心含义	应用场景
01	非法功能	服务器不支持请求的功能码	客户机发送保留功能码
02	非法数据地址	请求的地址不存在或超出范围	读线圈起始地址 + 数量超出设备最大地址
03	非法数据值	请求的参数值无效	写线圈时数据非 0x0000/0xFF00
04	从站设备故障	服务器执行操作时内部故障	寄存器读写时硬件错误
06	从站设备忙	服务器正在处理长任务	执行复杂配置时的临时忙状态

（4）物理层与传输参数

参数类别	核心参数	要求 / 范围	支撑场景
串行链路接口	电气接口	必需：RS485 两线制；可选：RS485 四线制、RS232	RS485 支撑多点通信（32 台设备无中继），RS232 支撑点对点（<20m）
波特率	速率	必需：9600bps；推荐：19200bps；可选：1200/2400/4800 等	9600bps 为基础速率，19200bps 提升传输效率
传输模式	帧格式	必需：RTU 模式；可选：ASCII 模式	RTU：高数据密度（8 位字节），用 3.5 字符空闲分隔帧；ASCII：易调试（2 字符 / 字节），用 “:” 和 “CRLF” 分隔
校验方式	字符校验	必需：偶校验；可选：奇校验、无校验（需 2 个停止位）	偶校验减少串行链路字符传输错误
帧校验	帧完整性	RTU 用 CRC（16 位）；ASCII 用 LRC（8 位）	确保帧在传输中未被篡改或丢失

（5）实现等级参数

MODBUS 串行链路设备分 “基本级” 和 “常规级”，确保不同设备互操作性：

实现等级	寻址	广播	传输模式	波特率	校验	电气接口
基本级	从站 1-247（可配置）	支持	仅 RTU	9600（19200 可选）	仅偶校验	RS485 两线制 / RS232
常规级	同基本级	支持	RTU+ASCII（可配置）	9600/19200 + 可选速率	偶校验 + 可选奇 / 无校验	RS485 两线制（四线制可选）/RS232

四、协议关键流程

MODBUS 协议的核心流程围绕 “底层传输适配 + 应用层事务处理” 展开，需结合串行链路（RS232/485）与 TCP/IP 两种底层网络，分别拆解通信、事务处理、数据传输三大核心流程。

（一）通信流程原理：主从 / 客户机 - 服务器双模式

1. 串行链路：主从通信流程（依赖 TIA/EIA-485/232 标准）

串行链路采用单主多从机制，总线中仅 1 个主站发起请求，从站仅响应自身地址的请求，流程如下：

主站初始化：主站进入 “空闲” 状态（电源上电后初始状态），仅在此状态可发起请求；
请求发送：
- 单播模式：主站向指定从站地址（1-247）发送 ADU（地址域 + PDU+CRC/LRC），随后进入 “等待应答” 状态，启动 “响应超时” 定时器（需覆盖从站处理 + 传输延迟，9600bps 时通常 1 - 几秒）；
- 广播模式：主站向地址 0 发送请求（仅支持写操作），无需等待应答，发送后进入 “等待转换延迟” 状态（100-200ms，确保从站完成处理）；
从站响应：
- 从站持续监听总线，仅接收地址匹配（或广播地址 0）的帧，检测到帧后校验 CRC/LRC（RTU/ASCII 模式）；
- 若帧合法且能处理，单播从站返回 ADU（自身地址 + 响应 PDU+CRC/LRC），广播从站无响应；
- 若帧错误（如 CRC 不匹配、地址不匹配），从站不返回任何响应；
主站处理：
- 单播：主站收到应答后校验，无错则处理数据，有错则重试（重试次数可配置）；若超时无应答，判定为从站故障或传输错误；
- 广播：主站等待转换延迟后回到 “空闲” 状态，可发起新请求。

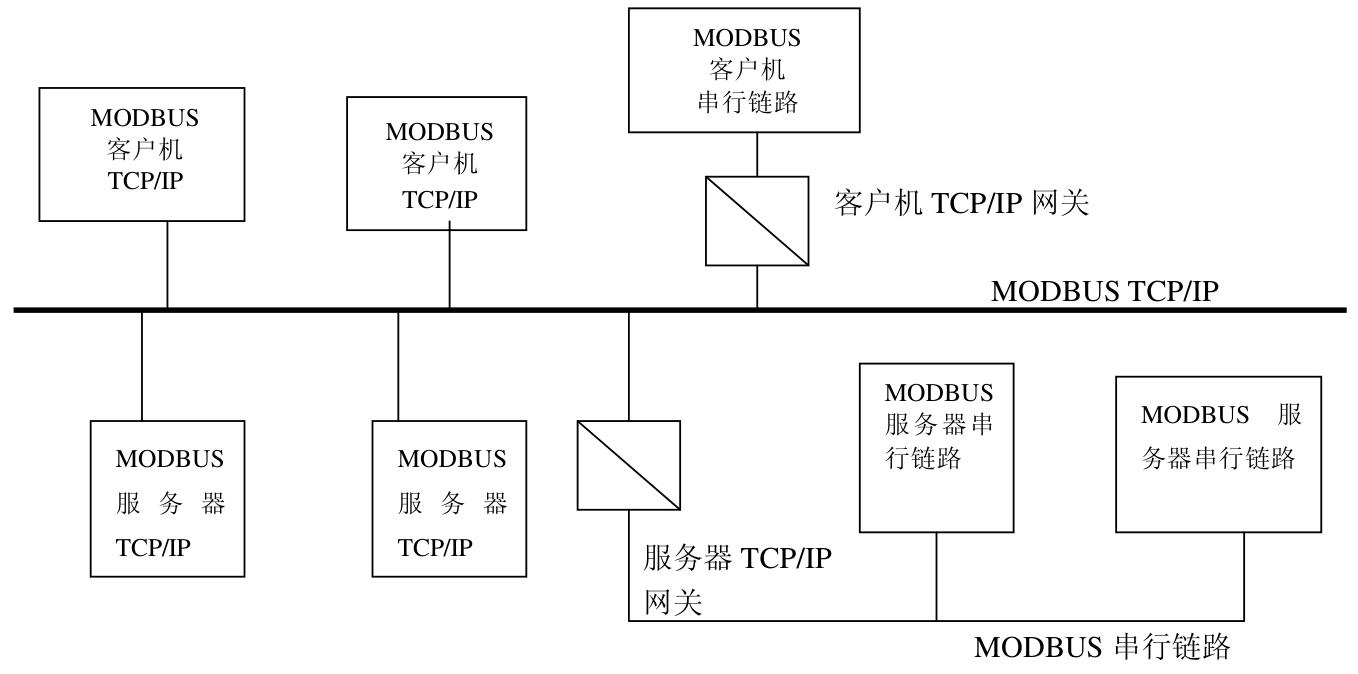

2. TCP/IP：客户机 - 服务器通信流程（依赖 IETF RFC793/791）

TCP/IP 采用客户机主动发起、服务器侦听机制，基于端口 502 建立连接，流程如下（图 7/9：、）：

服务器初始化：服务器在 TCP 502 端口持续侦听，支持 “优先连接库”（绑定特定 IP，不主动关闭）和 “非优先连接库”（超限时关闭最早空闲连接）；
连接建立：
- 客户机向服务器 IP:502 发起 TCP 连接，本地端口 > 1024 且唯一；
- 服务器校验客户机 IP（访问控制模块：白名单 IP 允许连接，未配置 IP 默认禁止），若连接数未超上限（通常 1-16，依设备能力），则建立连接；
事务并行处理：
- 客户机可在同一连接上并发发送多个请求（通过 MBAP 头 “事务标识” 区分），无需等待前一响应；
- 服务器接收请求后，按 “事务标识” 独立处理，生成响应后通过原连接返回；
连接关闭：
- 通信结束后客户机主动关闭连接；若连接空闲超 “保持连接” 计时器（默认 2 小时），服务器发送试探帧，8 次无响应则关闭连接（）。

（二）事务处理流程：请求 - 响应 / 异常响应机制

MODBUS 事务处理的核心是 “PDU 交互”，分为正常响应和异常响应两类，流程如下：

1. 正常事务处理（无差错）

客户机 / 主站构造请求 PDU：PDU = 功能码（1 字节）+ 请求数据（如读线圈的 “起始地址 + 线圈数量”），串行链路添加 “地址域 + CRC/LRC” 形成 ADU，TCP 添加 “MBAP 头” 形成 ADU；
服务器 / 从站处理请求：
- 校验 ADU 合法性（如地址、CRC/LRC、功能码支持性）；
- 执行功能码对应的操作（如读线圈状态、写寄存器值）；
服务器 / 从站构造响应 PDU：响应 PDU = 原功能码（1 字节）+ 响应数据（如线圈状态、寄存器值），封装为 ADU 后返回；
客户机 / 主站处理响应：校验响应 ADU（如 MBAP 事务标识匹配、CRC/LRC 正确），提取数据并反馈给应用层。

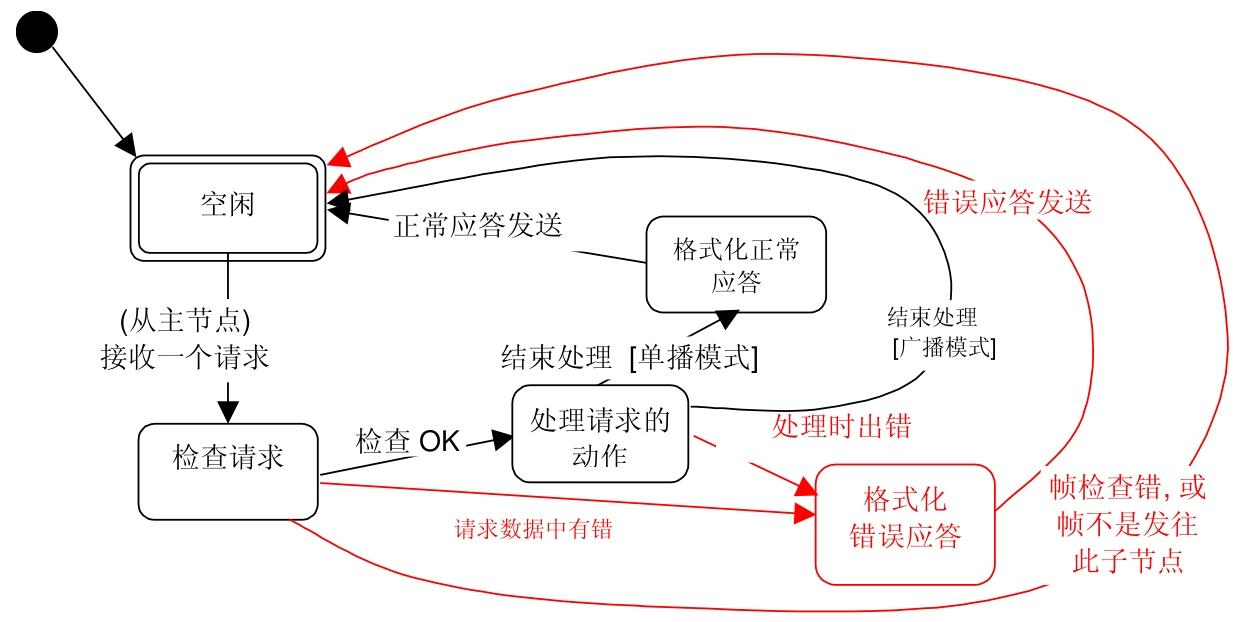

2. 异常事务处理（含差错）

当服务器 / 从站无法处理请求（如非法功能码、地址超出范围），触发异常响应：

异常检测：服务器在 “功能码校验”“地址校验”“数据校验”“操作执行” 任一环节检测错误（图 10/11：、）；
异常响应 PDU 构造：异常 PDU=（原功能码 + 0x80）（1 字节）+ 异常码（1 字节），如 “读线圈功能码 01” 错误时，功能码变为 0x81，异常码 02 表示 “非法数据地址”；
客户机 / 主站错误处理：识别功能码最高位为 1（异常标识），通过异常码定位错误原因（如 01 = 非法功能、03 = 非法数据值），避免盲目重试。

（三）数据传输流程：三种模式的帧处理逻辑

MODBUS 根据底层网络差异，定义 RTU（串行）、ASCII（串行）、TCP 三种数据传输模式，核心是 “帧边界识别 + 差错校验”。

1. RTU 模式（串行链路必需，默认模式：）

帧结构：地址域（1 字节）+ 功能码（1 字节）+ 数据域（0-252 字节）+CRC（2 字节，低字节先传），总长度≤256 字节；
帧分隔：通过 “空闲时间” 区分帧 —— 帧起始前需≥3.5 个字符空闲（t3.5），帧内字符间隔≤1.5 个字符空闲（t1.5）；波特率 > 19200bps 时，t3.5 固定为 1.75ms，t1.5 固定为 750μs；
校验逻辑：CRC 覆盖 “地址域 + 功能码 + 数据域”，发送端预装 CRC 寄存器为 0xFFFF，逐字节异或后移位计算，接收端重新计算并对比。

2. ASCII 模式（串行链路可选）

帧结构：起始符 “:”（1 字节）+ 地址域（2 字符）+ 功能码（2 字符）+ 数据域（0-504 字符）+LRC（2 字符）+ 结束符 “CRLF”（2 字节），总长度≤513 字符；
帧分隔：通过特殊字符 ——“:” 标识帧起始，“CRLF” 标识帧结束，字符间隔≤1 秒；
校验逻辑：LRC 覆盖 “地址域 + 功能码 + 数据域”（不含 “:” 和 “CRLF”），计算方式为 “字节累加→取反→加 1”，接收端重新计算并对比。

3. TCP 模式

帧结构：MBAP 头（7 字节）+PDU（功能码 + 数据），总长度≤256 字节（）；MBAP 头各域含义：事务标识（2 字节，匹配请求响应）、协议标识（2 字节，0x0000=MODBUS）、长度（2 字节，= 单元标识 1 字节 + PDU 长度）、单元标识（1 字节，路由用，直连 TCP 设备用 0xFF）；
帧分隔：TCP 为字节流，通过 MBAP 头 “长度域” 确定 PDU 结束位置（如长度 = 6，表示后续 6 字节 = 单元标识 1 字节 + PDU 5 字节）；
校验逻辑：依赖 TCP 的 ACK 重传机制（传输层），无需额外帧校验（以太网 CRC-32 已覆盖链路层）。

五、协议详细配置方法

MODBUS 配置需按 “底层网络（串行 / TCP）→数据链路层→应用层” 分层操作，核心是确保 “设备参数一致 + 互操作性”，具体配置项及方法如下：

（一）串行链路配置（RS232/485，对应文档第二部分）

1. 物理层配置（关键影响通信稳定性）

配置项	配置要求	配置方法
电气接口	必需：RS485 两线制；可选：RS485 四线制、RS232	- RS485 两线制：D0（A 线）、D1（B 线）+ 公共地，主干两端加 150Ω 终端电阻（匹配阻抗，减少反射）；- RS485 四线制：TXD0/TXD1（发送对）、RXD0/RXD1（接收对）+ 公共地，每对两端加终端电阻；- RS232：仅点对点（<20m），TXD 接对方 RXD，RXD 接对方 TXD，公共地共地
波特率	必需：9600bps；推荐：19200bps；可选：1200/2400/4800/38400bps 等	所有设备波特率需一致；波特率精度：发送端≥1%，接收端允许 ±2% 误差
字符格式	数据位：RTU=8 位，ASCII=7 位；校验位：必需偶校验，可选奇校验 / 无校验（无校验需 2 个停止位）；停止位：1 位（有校验）/2 位（无校验）	通过设备配置工具（如 HMI、串口工具）设置，所有设备字符格式需一致
线路偏置	若设备需稳定空闲状态，在 D1 线加 450-650Ω 上拉电阻（至 5V），D0 线加 450-650Ω 下拉电阻（至公共地）	仅在主站或网关处配置 1 组偏置电阻，避免多设备重复偏置导致总线过载；偏置后最大设备数减少 4 台
电缆	必需屏蔽双绞线；RS485 两线制需 1 对平衡线 + 1 根公共地，4 线制需 2 对平衡线 + 1 根公共地；推荐线径：AWG24（1000m）、CAT5（600m）	电缆屏蔽层两端接保护地；避免与强电电缆并行敷设；分支电缆≤20m（多分支时≤40m/n，n 为分支数）

2. 数据链路层配置（影响帧传输正确性）

配置项	配置要求	配置方法
传输模式	必需：RTU；可选：ASCII	通过设备拨码或软件设置，同一总线所有设备模式需一致；默认优先 RTU（数据密度高）
从站地址	主站无地址；从站地址：1-247（唯一），0 为广播地址	禁止同一总线重复地址（会导致总线瘫痪）；通过设备手册的 “地址配置” 章节设置（如拨码、串口指令）
超时参数	响应超时（主站）：需≥从站处理时间 + 传输时间（9600bps 时建议 1-3 秒）；转换延迟（主站广播后）：100-200ms	主站配置工具中设置 “响应超时时间” 和 “广播延迟时间”

（二）TCP/IP 配置（对应文档第三部分）

1. 网络层配置（确保 TCP 连接建立）

配置项	配置要求	配置方法
IP 地址 / 子网掩码	IP 地址：A/B/C 类合法地址；子网掩码：与 IP 地址类型匹配（如 C 类默认 255.255.255.0）	通过设备 Web 界面、串口工具或 DHCP 服务器分配；禁止 0.0.0.0 或广播地址
默认网关	与本地 IP 同子网；无网关时设为 127.0.0.1 或本地 IP	若设备跨网段通信，需配置网关 IP（如 192.168.1.1）

2. 传输层配置（优化 TCP 连接稳定性）

配置项	配置要求	配置方法
端口号	默认：502（必需侦听）；可选：自定义端口（需客户机 / 服务器一致）	设备配置工具中设置 “MODBUS TCP 端口”；即使自定义端口，502 端口需保持可用（互操作性要求）
TCP 参数	- TCP_NODELAY：启用（禁用 NAGLE 算法，减少小报文延迟）；- SO_KEEPALIVE：启用（空闲 2 小时后发送试探帧，8 次无响应关闭连接）；- SO_REUSEADDR：启用（允许端口在 2MSL 时间内复用）	通过操作系统或设备驱动配置 TCP 选项；嵌入式设备需厂商提供 “TCP 参数配置” 接口
连接管理	推荐：自动连接（对应用透明），保持连接不频繁断开；连接数：客户机≤16，服务器≤16（依设备能力）	客户机配置 “自动重连”；服务器配置 “优先连接 IP 列表”（不主动关闭关键设备连接）

3. 应用层配置（确保 PDU 正确交互）

配置项	配置要求	配置方法
MBAP 头参数	- 事务标识：客户机按递增赋值（匹配请求响应）；- 单元标识：直连 TCP 设备用 0xFF，网关路由用从站地址（1-247）	客户机程序中生成事务标识（如从 1 开始递增）；网关配置 “单元标识 - 从站地址” 映射
超时参数	事务超时：≥网络延迟 + 服务器处理时间（局域网建议 100-500ms，广域网建议 1-3 秒）	客户机配置 “事务超时时间”，超时后重试（重试次数≤3 次，避免网络拥塞）

（三）设备一致性配置（必做检查项）

参数一致性：同一网络内所有设备的 “传输模式（RTU/ASCII）、波特率、校验位、数据位、停止位（串行）”“端口号、MBAP 单元标识（TCP）” 必须一致；
地址唯一性：串行链路从站地址、TCP 设备 IP 地址必须唯一；
功能码兼容性：客户机发送的功能码需在服务器支持列表内（公共功能码默认兼容，用户功能码需提前确认）；
线路检查：串行链路需测通 D0/D1 / 公共地，无短路 / 断路；TCP 链路需 ping 通设备 IP，502 端口可访问（telnet IP 502 测试）。

六、通信帧设计

（一）核心概念：PDU 与 ADU 的关系

PDU（协议数据单元）：应用层核心逻辑单元，与底层网络无关，统一结构为功能码（1字节）+ 数据域（n字节），用于定义 “操作类型 + 操作参数 / 结果”（如 “读线圈” 功能码 01+“起始地址 + 线圈数量”）。
ADU（应用数据单元）：底层传输单元，由 PDU 附加 “地址域 / MBAP 头”“差错校验域” 构成，适配不同传输模式的帧分隔与校验需求。

（二）串行链路通信帧设计（RTU/ASCII 模式，对应文档第二部分）

串行链路依赖 “地址域 + 帧校验” 实现多点通信，分 RTU（默认必需）和 ASCII（可选）两种模式，帧结构需适配串行链路的 “无帧边界” 特性（通过空闲时间或特殊字符分隔）。

1. RTU 模式帧设计（高效紧凑，主流工业场景）

RTU 模式以 “字节流 + CRC 校验” 为核心，数据密度高，适合工业现场高干扰环境，帧结构与关键规则如下：

（1）帧结构（总长度≤256 字节）

域名称	长度	取值范围 / 作用
地址域	1 字节	0（广播地址，无响应）、1-247（从站地址，唯一）、248-255（保留）
PDU	253 字节（最大）	功能码（1 字节，1-255）+ 数据域（0-252 字节，如起始地址、数量、数据）
CRC 校验域	2 字节	覆盖 “地址域 + PDU” 的 16 位循环冗余校验值，低字节先传输

（2）关键设计规则

帧分隔机制：通过 “空闲时间” 区分帧 —— 帧起始前需≥3.5 个字符时间（t3.5），帧内字符间隔≤1.5 个字符时间（t1.5）；波特率 > 19200bps 时，t3.5 固定为 1.75ms，t1.5 固定为 750μs（避免高速传输时计时误差）、。
CRC 计算逻辑：预装 16 位寄存器为 0xFFFF，逐字节与寄存器低字节异或后右移 1 位，若 LSB 为 1 则与多项式 0xA001 异或，重复 8 次 / 字节，最终结果低字节先传（如 CRC 值 0x1241，传输顺序为 0x41→0x12）、。
示例：请求 “读从站 1 的线圈 20-38（起始地址 0x0013，数量 0x0013）” 的 RTU 帧（十六进制）：01 01 00 13 00 13 CD 6B，其中 “01” 为从站地址，“01” 为功能码，“00 13 00 13” 为数据域，“CD 6B” 为 CRC。

2. ASCII 模式帧设计（易调试，低干扰场景）

ASCII 模式以 “字符编码 + LRC 校验” 为核心，每个字节用 2 个 ASCII 字符表示，易人工读取，帧结构与关键规则如下：

（1）帧结构（总长度≤513 字符）

域名称	长度	取值范围 / 作用
起始符	1 字符	“:”（ASCII 0x3A），标识帧起始
地址域	2 字符	十六进制 00-FF（对应十进制 0-255，含义同 RTU）
功能码	2 字符	十六进制 01-FF（对应十进制 1-255，含义同 RTU）
数据域	0-504 字符	十六进制编码，每个字节对应 2 个字符（如数据 0x12 表示为 “12”）
LRC 校验域	2 字符	覆盖 “地址域 + 功能码 + 数据域” 的 8 位纵向冗余校验值，ASCII 编码
结束符	2 字符	“CRLF”（ASCII 0x0D+0x0A），标识帧结束

（2）关键设计规则

帧分隔机制：通过 “起始符:” 和 “结束符 CRLF” 明确帧边界，字符间隔≤1 秒（超过则判定为帧错误）。
LRC 计算逻辑：对 “地址域 + 功能码 + 数据域” 的字节累加（忽略进位），取二进制补码（累加值→取反→加 1），结果用 2 个 ASCII 字符表示（如 LRC 值 0x61，编码为 “61”）、。
示例：请求 “读从站 1 的线圈 20-38” 的 ASCII 帧（字符）：:0101001300139C\r\n，其中 “:” 为起始符，“01” 为从站地址，“01” 为功能码，“00130013” 为数据域，“9C” 为 LRC，“\r\n” 为结束符。

（三）TCP/IP 通信帧设计（MBAP 头 + PDU，跨网络场景）

TCP/IP 模式依赖 “MBAP 头（MODBUS 协议头）” 实现事务匹配与路由，适配 TCP 的 “字节流” 特性，帧结构与关键规则如下（对应文档第三部分）：

1. 帧结构（总长度≤256 字节）

域名称	长度	取值范围 / 作用
MBAP 头	7 字节	含事务标识、协议标识、长度、单元标识，用于事务匹配与路由
PDU	249 字节（最大）	与串行链路一致：功能码（1 字节）+ 数据域（0-248 字节）

2. MBAP 头各域详解（核心适配 TCP 特性）

MBAP 子域	长度	取值 / 作用	客户机 / 服务器职责
事务标识	2 字节	0x0000-0xFFFF，唯一标识单个事务（匹配请求与响应）	客户机生成（递增），服务器复制请求值返回
协议标识	2 字节	0x0000（仅 MODBUS 协议），用于多路复用	客户机设为 0x0000，服务器复制返回
长度	2 字节	后续字节数（= 单元标识 1 字节 + PDU 长度）	客户机计算请求长度，服务器计算响应长度
单元标识	1 字节	0xFF（直连 TCP 设备）、1-247（串行链路从站地址，网关路由用）	客户机按需设置，服务器复制返回

3. 关键设计规则

帧定位机制：TCP 无帧边界，通过 MBAP 头 “长度域” 确定 PDU 结束位置（如长度 = 6，表示后续 6 字节 = 单元标识 1 字节 + PDU 5 字节）。
端口与传输：所有帧通过 TCP 502 端口传输（保留端口，必需侦听），自定义端口需确保客户机 / 服务器一致，且 502 端口需保持可用（互操作性要求）、。
示例：请求 “读寄存器 108-110（起始地址 0x006B，数量 0x0003）” 的 TCP 帧（十六进制）：00 01 00 00 00 06 FF 03 00 6B 00 03，其中 “00 01” 为事务标识，“00 00” 为协议标识，“00 06” 为长度（=1+5），“FF” 为单元标识，“03 00 6B 00 03” 为 PDU、。

（四）异常响应帧设计（统一格式，跨模式兼容）

当服务器 / 从站无法处理请求时，返回异常响应帧，核心是 “功能码最高位设 1 + 异常码”，格式跨 RTU/ASCII/TCP 统一：

1. 异常响应 PDU 结构

域名称	长度	取值 / 作用
异常功能码	1 字节	原功能码 + 0x80（如原功能码 01→0x81）
异常码	1 字节	01（非法功能）、02（非法数据地址）、03（非法数据值）、04（从站故障）等

2. 示例（RTU 模式）

请求 “读从站 1 的非法地址线圈”，异常响应帧（十六进制）：01 81 02 F8 3A，其中 “01” 为从站地址，“81” 为异常功能码（01+0x80），“02” 为异常码（非法数据地址），“F8 3A” 为 CRC。

七、协议使用注意事项

基于文档规范，MODBUS 协议使用需重点关注 “参数一致性、物理部署、通信交互、故障规避” 四大类注意事项，确保落地稳定性与互操作性：

（一）参数一致性注意事项（核心前提）

串行链路参数必须统一：所有设备的 “波特率、传输模式（RTU/ASCII）、校验位、数据位、停止位” 必须完全一致，否则帧无法解析（如 RTU 设备接收 ASCII 帧会判定为 CRC 错误）；
TCP/IP 参数匹配：客户机与服务器的 “端口号（默认 502）、MBAP 头协议标识（必须为 0x0000）” 必须一致，否则服务器拒绝连接或丢弃请求；
功能码兼容性：客户机发送的功能码必须在服务器支持列表内（公共功能码默认兼容，用户功能码需提前确认），避免发送保留功能码（如 24-64）。

（二）物理部署注意事项（串行链路关键）

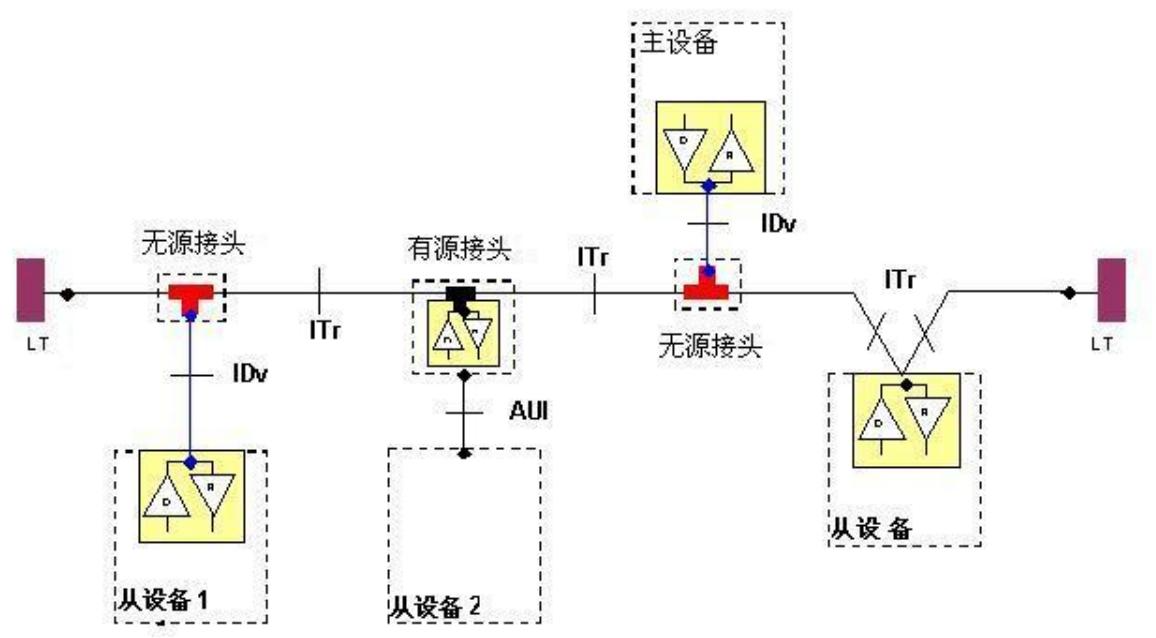

RS485 线路部署：
- 终端电阻：仅在主干电缆两端加 150Ω 终端电阻，分支电缆禁止加（避免信号反射）；
- 线路偏置：仅在主站或网关处加 1 组偏置电阻（D1 上拉 450-650Ω 至 5V，D0 下拉 450-650Ω 至地），禁止多设备重复偏置（导致总线过载）；
- 电缆选型：必需使用屏蔽双绞线，AWG24 及以上线径（1000m 传输），避免与强电电缆并行敷设（间距≥30cm）；
RS232 距离限制：通信距离≤20m，超过需改用 RS485（加中继可延长至 4000m）；
接地规范：公共地需单端接地（如主站侧），避免两端接地产生地环流（干扰信号）。

（三）通信交互注意事项

地址唯一性：
- 串行链路从站地址 1-247 必须唯一，禁止重复（会导致总线冲突，主站无法通信）；
- TCP/IP 设备 IP 地址必须唯一，避免 IP 冲突导致连接失败；
帧完整性：
- RTU 模式：帧内字符间隔≤1.5 个字符时间，帧间间隔≥3.5 个字符时间（波特率 > 19200bps 时固定为 750μs/1.75ms），否则帧被丢弃；
- ASCII 模式：帧必须以 “:” 起始、“CRLF” 结束，字符间隔≤1 秒；
超时与重试：
- 主站 / 客户机需设置合理超时（串行响应超时 1-3 秒，TCP 事务超时 100-500ms），避免过短导致误判、过长影响效率；
- 重试次数≤3 次（避免网络拥塞），重试间隔≥响应超时时间；
广播限制：仅支持写操作（如功能码 05/15），禁止广播读操作（无响应导致主站超时）。

（四）故障规避与异常处理注意事项

校验机制启用：
- 串行链路必须启用 CRC（RTU）或 LRC（ASCII）校验，禁止关闭（避免传输错误未被检测）；
- TCP 模式依赖 TCP 重传，无需额外帧校验，但需启用 SO_KEEPALIVE（检测断连）；
异常码解读：收到异常响应后，需按异常码排查（如 01 = 非法功能码→检查功能码是否支持，02 = 非法地址→检查地址范围），禁止盲目重试；
数据编码：多字节数据（如 16 位寄存器）采用 Big-Endian 编码（先传 MSB），禁止小端序（导致数据解析错误，如 0x1234 传为 0x3412）；
连接管理（TCP）：
- 避免频繁断开 / 建立连接（推荐保持连接），减少 TCP “时间等待” 状态（启用 SO_REUSEADDR）；
- 服务器连接数不超过上限（1-16），优先保障关键设备连接（配置 “优先连接 IP 列表”）。

八、MODBUS 与同类工业协议的原理及使用差异

工业自动化领域常见同类协议包括 Profinet（西门子）、EtherNet/IP（罗克韦尔）、DeviceNet（ODVA），MODBUS 与它们的差异核心在于 “分层架构、通信机制、适用场景”，以下基于文档中 MODBUS 的核心特性展开对比：

（一）原理差异（核心是 “轻量性 vs 实时性 / 复杂性”）

对比维度	MODBUS	Profinet	EtherNet/IP	DeviceNet
OSI 分层映射	仅定义第 7 层（应用层），依赖底层网络（串行链路第 1-2 层、TCP/IP 第 1-4 层），无自定义中间层（、）	全分层：第 1 层（以太网物理层）、第 2 层（实时以太网帧）、第 7 层（Profinet 应用层），自定义 “实时通道”（IRT）优化时延	基于 CIP 协议：第 1-4 层（TCP/IP 或 UDP/IP）、第 7 层（CIP 应用层），CIP 定义对象模型和服务	基于 CAN 总线：第 1 层（CAN 物理层）、第 2 层（CAN 数据链路层）、第 7 层（DeviceNet 应用层），依赖 CAN 的 ID 优先级
通信机制	请求 - 应答（主从 / TCP 客户机 - 服务器），无主动推送；串行链路单主，TCP 支持多客户机并发（、）	混合机制：周期传输（实时数据，如 I/O）+ 非周期传输（非实时数据，如配置），支持 “生产者 - 消费者”（设备主动推送数据）	生产者 - 消费者机制：设备按 “对象 ID” 推送数据，订阅者接收，无需请求；支持 TCP（可靠）和 UDP（实时）	主从 + 生产者 - 消费者：主站管理总线，从站可主动推送事件数据（如故障报警）
数据单元	PDU（功能码 + 数据）+ADU（底层附加域），结构简单，无对象封装（、）	实时帧（RT_FRAME）+ 标准以太网帧，实时帧含 “实时标识”，数据按 “过程对象” 封装	CIP 对象：数据封装为 “属性 - 服务” 对象（如 “温度传感器对象” 含 “当前值” 属性），服务对应操作	对象模型：数据按 “设备对象”“装配对象” 封装，支持 “显性报文”（配置）和 “隐性报文”（实时 I/O）
差错控制	多层校验：字符级（奇偶校验）、帧级（CRC/LRC）、应用级（异常响应）（、）	链路层（以太网 CRC-32）+ 应用层（实时帧校验和），支持 “冗余连接”（双网备份）	传输层（TCP 重传）+ 应用层（CIP 校验），支持 “设备健康状态监测”	CAN 数据链路层（CRC-15）+ 应用层（报文校验），支持 “总线错误计数”

（二）使用差异（核心是 “通用性 vs 场景适配性”）

对比维度	MODBUS	Profinet	EtherNet/IP	DeviceNet
适用场景	中低速、非实时工业场景：如传感器数据采集（温度、压力）、PLC 与 HMI 通信、小型控制系统	高速、实时场景：如运动控制（机器人、数控机床）、大型生产线（时延≤1ms）	中高速、灵活场景：如过程控制（化工、冶金）、混合控制系统（支持 TCP/UDP 切换）	低速、低成本场景：如传感器、执行器分布式连接（汽车生产线、物流设备）
互操作性	极高：公共功能码（01/03/05 等）全球统一，无厂商壁垒，任何支持 MODBUS 的设备可直接通信	较高：需符合 Profinet 一致性测试，但依赖西门子生态（如硬件芯片、配置工具）	较高：需符合 ODVA 认证，支持多厂商设备，但 CIP 对象配置较复杂	较高：需符合 ODVA 认证，CAN 总线成本低，但传输距离短（≤500m）
复杂度	极低：帧结构简单（无复杂对象封装），开发难度低（仅需实现 PDU/ADU 解析），适合中小厂商	高：需实现实时帧调度、IRT 协议，依赖专用芯片（如西门子 PN 芯片），开发周期长	中：需实现 CIP 对象模型和服务，配置工具（如 RSLogix）较复杂	中：需熟悉 CAN 总线特性，设备地址和报文 ID 配置需按规范
传输性能	串行：9600-19200bps，1000m（RS485）；TCP：100Mbps（以太网），时延≥10ms（非实时）	100Mbps/1Gbps（以太网），实时时延≤1ms（IRT），周期传输最小周期 125μs	100Mbps/1Gbps（以太网），实时时延≤10ms（UDP），非实时时延≥100ms（TCP）	125/250/500kbps（CAN），传输距离≤500m（500kbps 时≤100m）
成本	极低：串行链路（RS485 芯片成本 < 1 美元），TCP 设备无额外硬件成本，无需授权费	高：专用芯片（如 PN-IRT 芯片）成本高，需支付 Profinet 联盟认证费	中：需支付 ODVA 认证费，无专用芯片，但配置工具（如罗克韦尔软件）需付费	低：CAN 芯片成本低（<2 美元），无需认证费，但总线节点数有限（≤64）
