【51单片机】【protues仿真】基于51单片机秒表系统（LCD1602多功能、可保持30条记录）

news 2025/9/27 17:30:46

一、主要功能

二、使用步骤

三、硬件资源

四、软件设计

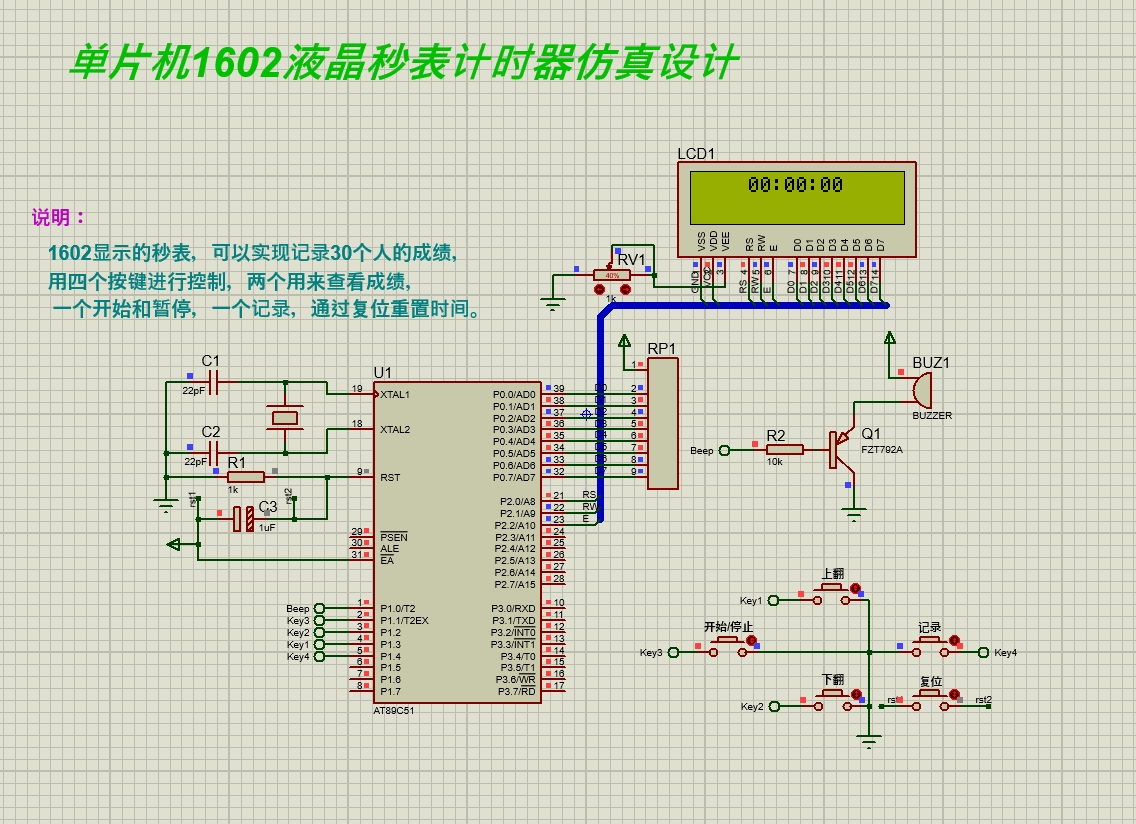

五、实验现象

一、主要功能

1、LCD1602液晶显示
2、按键开始和暂停计时，查看和复位记录
3、可记录30个数据

二、使用步骤

基于51单片机的秒表系统设计通常包含硬件电路设计、定时器配置、显示模块和按键控制等核心模块

三、硬件资源

1、51单片机核心模块
2、按键模块
3、蜂鸣器模块
4、LCD1602显示模块

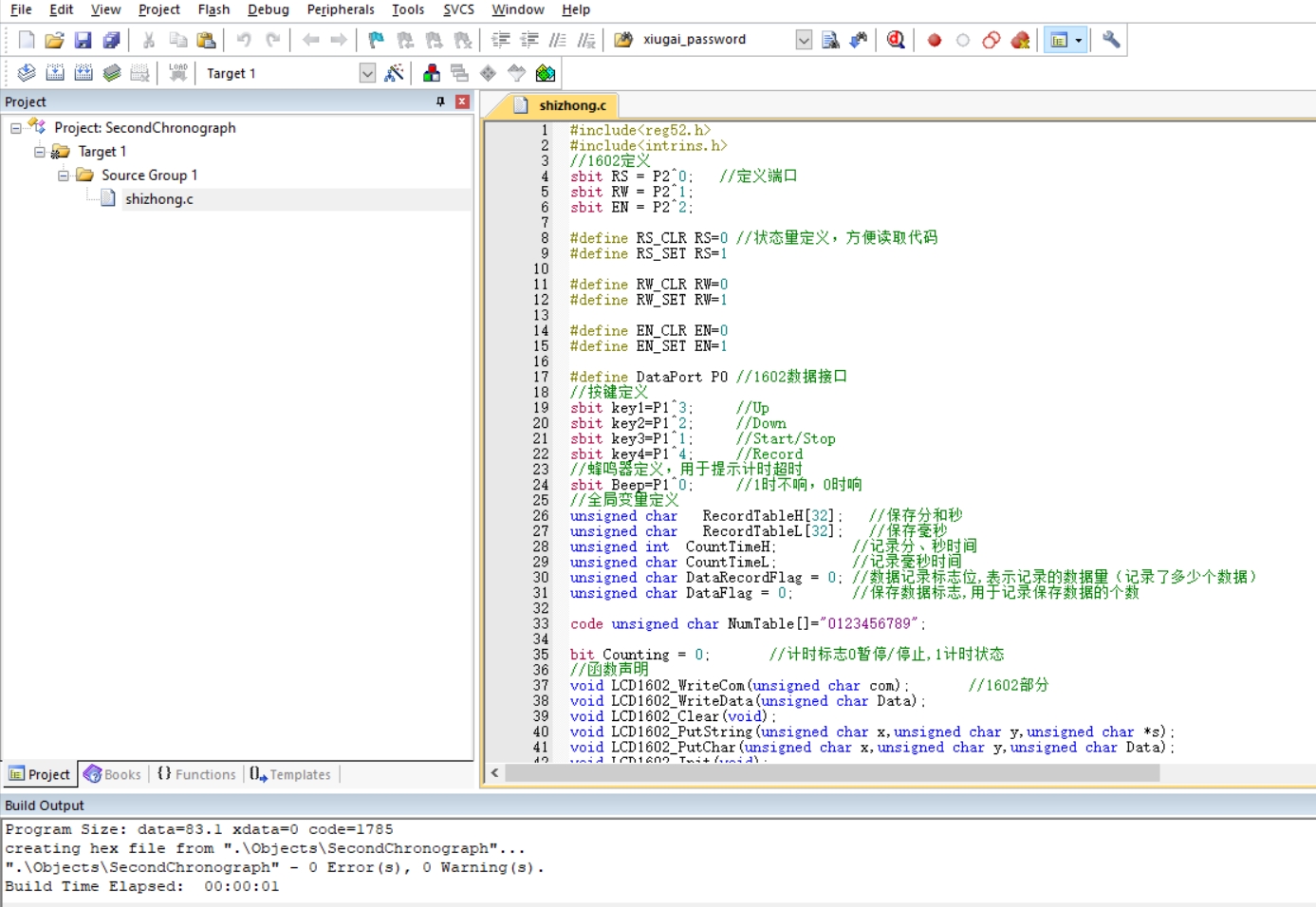

四、软件设计

#include<reg52.h>
#include<intrins.h>
//1602定义
sbit RS = P2^0; //定义端口
sbit RW = P2^1;
sbit EN = P2^2;

#define RS_CLR RS=0 //状态量定义，方便读取代码
#define RS_SET RS=1

#define RW_CLR RW=0
#define RW_SET RW=1

#define EN_CLR EN=0
#define EN_SET EN=1

#define DataPort P0
//按键定义
sbit key1=P1^3;           //Up
sbit key2=P1^2;           //Down
sbit key3=P1^1;           //Start/Stop
sbit key4=P1^4;           //Record
sbit Beep=P1^0;
//全局变量定义
unsigned char    RecordTableH[32];
unsigned char RecordTableL[32];
unsigned int   CountTimeH;
unsigned char   CountTimeL;
unsigned char DataRecordFlag = 0;
unsigned char DataFlag = 0;

code unsigned char NumTable[]="0123456789";

bit Counting = 0;
//函数声明
void LCD1602_WriteCom(unsigned char com);
void LCD1602_WriteData(unsigned char Data);
void LCD1602_Clear(void);
void LCD1602_PutString(unsigned char x,unsigned char y,unsigned char *s);
void LCD1602_PutChar(unsigned char x,unsigned char y,unsigned char Data);
void LCD1602_Init(void);
void LCD1602_Delay(unsigned int t);

void delay_ms(unsigned int t);
void IniTC0(void) ;                       //初始化定时计数器0
void KeyWork(void);                       //按键扫描以及按键功能动作
void DisplayCountTime(void);   //显示计时的时间

void main()
{
   IniTC0();
   LCD1602_Init();
   Beep = 1;

   LCD1602_PutString(4,0,"Well Come");           //开机欢迎可不要
   LCD1602_PutString(2,1,"Time Counter");
   delay_ms(1000);
   LCD1602_Clear();

   while(1)
   {
       DisplayCountTime();
       KeyWork();
   }
}
/*------------------------------------------------
写入命令函数
------------------------------------------------*/
void LCD1602_WriteCom(unsigned char com)
{
   LCD1602_Delay(5);
   RS_CLR;
   RW_CLR;
   EN_SET;
   DataPort= com;
   _nop_();
   EN_CLR;
}
/*------------------------------------------------
写入数据函数
------------------------------------------------*/
void LCD1602_WriteData(unsigned char Data)
{
   LCD1602_Delay(5);
   RS_SET;
   RW_CLR;
   EN_SET;
   DataPort= Data;
   _nop_();
   EN_CLR;
}
/*------------------------------------------------
清屏函数
------------------------------------------------*/
void LCD1602_Clear(void)
{
LCD1602_WriteCom(0x01);
LCD1602_Delay(5);
}
/*------------------------------------------------
写入字符串函数
------------------------------------------------*/
void LCD1602_PutString(unsigned char x,unsigned char y,unsigned char *s)
{
   if (y == 0)
   {
       LCD1602_WriteCom(0x80 + x); //表示第一行
   }
   else
   {
       LCD1602_WriteCom(0xC0 + x); //表示第二行
   }
   while (*s)
   {
       LCD1602_WriteData( *s);
       s ++;
   }
}
/*------------------------------------------------
写入字符函数
------------------------------------------------*/
void LCD1602_PutChar(unsigned char x,unsigned char y,unsigned char Data)
{
   if (y == 0)
   {
       LCD1602_WriteCom(0x80 + x);
   }else {
       LCD1602_WriteCom(0xC0 + x);
   }
   LCD1602_WriteData( Data);
}

void LCD1602_Delay(unsigned int t)
{
   unsigned char c;
   while(t--)
   {
       for(c = 50; c > 0; c--);
   }
}
void delay_ms(unsigned int t)
{
   unsigned char c;
   while(t--)
   {
       for(c = 50; c > 0; c--);
   }
}
