外设模块学习（3）——28BYJ-48步进减速电机

28BYJ-48 步进减速电机详解

一、概述

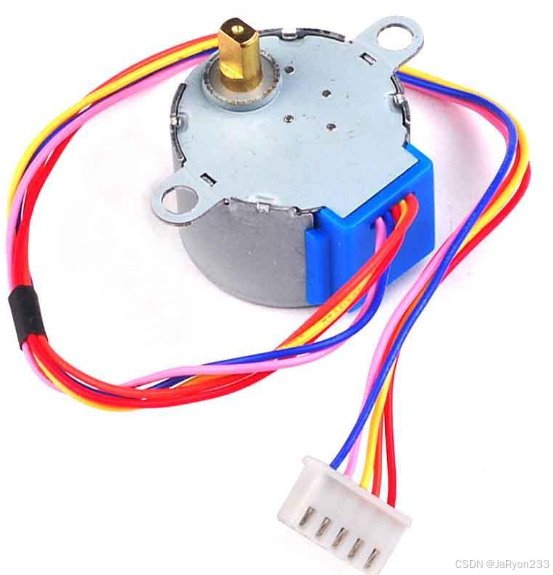

28BYJ-48 是一种常见的小型 永磁式单极步进电机，因为价格低廉、易于驱动、扭矩适中，经常作为入门学习电机控制和单片机实践的首选。它的型号含义是：

• 28：定子直径约 28mm；
• BYJ：表示永磁单极步进电机系列；
• 48：该系列中的具体型号编号，表示四拍和八拍都可以运行。

与普通直流电机不同，步进电机不是连续旋转的，而是每接收一个脉冲，按照设定的步距角“跳动”到下一个位置，因此非常适合需要精确控制角度和位置的场合。

---

二、关键概念

2.1 步距角

• 定义：电机转子每走一步时转过的角度。
• 28BYJ-48 电机的步距角为 5.625°。

2.2 步

• 指电机每响应一个控制脉冲时的最小转动单位。
• 步数多少，取决于电机本身的步距角和驱动方式。

2.3 拍

• 指绕组通电的方式。
• 常见模式有：
  • 四拍整步驱动：每次点亮两个相邻绕组。电机本体每步转 11.25°。
  • 八拍半步驱动：单相和双相交替通电。电机本体每步转 5.625°。

关系小结：

• 步距角决定了电机单步的角度；
• 拍决定了我们选择让电机每次走“大步”（整步）还是“小步”（半步）；
• 步就是电机走出来的实际动作。

---

三、电机本体的步数

根据 28BYJ-48 的步距角：

• 整步驱动（四拍）：每步 11.25° → 一圈 = 360 ÷ 11.25 = 32 步
• 半步驱动（八拍）：每步 5.625° → 一圈 = 360 ÷ 5.625 = 64 步

因此，“电机本体一圈约 32 步”指的是采用 四拍整步驱动时的情况。如果改用八拍半步驱动，本体一圈就是 64 步。

---

四、减速齿轮组

28BYJ-48 并不是直接输出电机本体的轴，而是经过了一组 减速齿轮。

• 实际减速比 ≈ 1/63.68395（通常近似为 1/64）。
• 作用：降低转速、增加扭矩，使电机能驱动小型机械负载。

加上减速齿轮后，输出轴一圈所需的步数大幅增加：

• 整步驱动：

  32×64≈2048 步/圈

• 半步驱动：

  64×64≈4096 步/圈

---

五、驱动控制方式

28BYJ-48 一般通过 ULN2003 晶体管阵列驱动板连接到单片机（如 STM32），如下图所示。

控制方法就是让单片机的 4 个 IO 引脚按照一定的励磁顺序输出高低电平，从而依次给电机线圈通电。

• 四拍整步：控制简单，每步 11.25°（电机本体），输出轴约 2048 步/圈。
• 八拍半步：精度更高，每步 5.625°（电机本体），输出轴约 4076 步/圈。

在 STM32 程序中，只需要按照 励磁顺序表循环输出，就能让电机转动，并且通过控制步数来精确决定旋转角度。

六、控制原理

控制 28BYJ-28 就是控制它的 线圈通电顺序。常见的驱动方式有两种：

1. 单相激励：一次只给一个线圈通电，省电但力矩小。
2. 双相激励：同时给两个线圈通电，力矩大，转动更平稳。
3. 半步模式：单相和双相交替，既保证力矩又能提高精度。

以半步模式为例，通电顺序如下（对应 IN1-IN4）：

1 0 0 0
1 1 0 0
0 1 0 0
0 1 1 0
0 0 1 0
0 0 1 1
0 0 0 1
1 0 0 1

这 8 个状态循环一次，就是电机转动 8 步。

七、控制与 STM32 的结合

7.1 硬件连接

• 28BYJ-48 电机一般配套 ULN2003 晶体管驱动板使用。
• 电机的 5 根线接到驱动板，驱动板再接到 STM32 的 4 个 GPIO 引脚。

7.2 控制方式

• STM32 按照 励磁顺序表循环输出高低电平，驱动板放大电流，从而按步驱动电机。
• 选择整步还是半步模式，取决于励磁方式：
  • 整步模式：每步走得大，输出轴约 2048 步一圈。
  • 半步模式：每步走得细，输出轴约 4076 步一圈。

7.3 角度和圈数计算

• 需要电机转一整圈：输出 2048（整步）或 4096（半步）个脉冲；
• 需要电机转 90°：输出轴一圈步数 ÷ 4 → 512（整步）或 1024（半步）。

这样，你就可以精确地控制电机到达某个角度或转动指定圈数。

7.4 程序设计

1. 定义一个数组存放步进电机的控制序列（如上面的 8 步）
2. 依次循环输出序列到 GPIO
3. 每输出一次延时一段时间，电机就转一步
4. 通过改变延时长短，可以控制电机转速
5. 通过控制循环次数，可以控制旋转角度

7.5 举例

• 如果需要电机正转一圈：
  • 需要 4096 步
  • 循环执行 4096 次控制序列即可
• 如果需要反转，则按逆序执行序列

---

八、基础案例——按键控制步进电机

8.1 项目概述

基于STM32F103C8T6微控制器，使用寄存器开发方式实现通过按键控制28BYJ-48步进电机的转动。

核心功能：

• 初始状态：电机停在0度位置
• 按键功能：每按一次，电机转动90度
• 循环逻辑：正转一周(0→90→180→270→360)后，自动反向，再反转一周(360→270→180→90→0)，如此循环往复

8.2 硬件接线说明

外设模块	引脚连接 (STM32F103C8T6)	接线细节
ULN2003驱动板	IN1 → PA0 IN2 → PA1 IN3 → PA2 IN4 → PA3	驱动板的4个控制信号输入端，连接到STM32的GPIO输出口
28BYJ-48电机	线圈A/B/A-/B- → ULN2003 OUT1~OUT4 公共端(COM) → 5V电源	电机线圈必须通过驱动板驱动，公共端需接外部5V电源
轻触按键	一端 → PB7 另一端 → GND	按键一端接PB7，另一端接地。代码中已启用STM32内部上拉电阻
电源	5V/1A	为ULN2003驱动板和步进电机供电，务必与STM32共地(GND)
ST-Link V2	SWDIO, SWCLK, GND, 3.3V	严格对应引脚连接，为单片机提供调试和烧录接口

⚠️ 特别注意：

• 电机和驱动板的电源必须与STM32的GND连接在一起（共地），否则无法通信。
• 28BYJ-48电机的公共端(通常是红色线)必须接到5V电源，而不是3.3V。

8.3 核心代码

8.3.1 步进电机控制部分

#include "includes.h"uint8_t g_motorDir = 1; // 电机方向，1正转，0反转// 四相八拍通电顺序表
uint8_t stepSequence[8][4] ={{1, 0, 0, 0},{1, 1, 0, 0},{0, 1, 0, 0},{0, 1, 1, 0},{0, 0, 1, 0},{0, 0, 1, 1},{0, 0, 0, 1},{1, 0, 0, 1}};// 步进电机初始化
void STEPMOTOR_Init(void)
{// 使能GPIOA时钟RCC->APB2ENR |= RCC_APB2ENR_IOPAEN;// 配置为推挽输出模式（50MHz）mode-11 cnf-00GPIOA->CRL &= ~(GPIO_CRL_CNF0 | GPIO_CRL_CNF1 | GPIO_CRL_CNF2 | GPIO_CRL_CNF3);GPIOA->CRL |= (GPIO_CRL_MODE0 | GPIO_CRL_MODE1 | GPIO_CRL_MODE2 | GPIO_CRL_MODE3);// 初始状态全部置低GPIOA->ODR &= ~(GPIO_ODR_ODR0 | GPIO_ODR_ODR1 | GPIO_ODR_ODR2 | GPIO_ODR_ODR3);
}// 步进电机运行函数
// dir: 1=正转, 0=反转; angle: 转动角度
void STEPMOTOR_Run(uint8_t dir, float angle)
{// 28BYJ-48实际每圈需要4096步（360/5.625=64 *64）// 90度 = 4096 / 4 = 1024步uint16_t totalSteps = (uint16_t)(angle * 4096 / 360);uint8_t stepIndex = 0;for (uint16_t i = 0; i < totalSteps; i++){// 清除当前输出GPIOA->ODR &= ~(GPIO_ODR_ODR0 | GPIO_ODR_ODR1 | GPIO_ODR_ODR2 | GPIO_ODR_ODR3);// 设置当前步的电平if (stepSequence[stepIndex][0])GPIOA->ODR |= GPIO_ODR_ODR0;if (stepSequence[stepIndex][1])GPIOA->ODR |= GPIO_ODR_ODR1;if (stepSequence[stepIndex][2])GPIOA->ODR |= GPIO_ODR_ODR2;if (stepSequence[stepIndex][3])GPIOA->ODR |= GPIO_ODR_ODR3;// 控制方向if (dir){stepIndex = (stepIndex + 1) % 8; // 正转}else{stepIndex = (stepIndex + 7) % 8; // 反转（避免负数）}Delay_ms(2); // 控制转速，可根据需要调整}// 停止后全部置低GPIOA->ODR &= ~(GPIO_ODR_ODR0 | GPIO_ODR_ODR1 | GPIO_ODR_ODR2 | GPIO_ODR_ODR3);
}

8.3.2 按键控制部分

// FileName:key.h#include "includes.h"uint8_t count = 0;/*** @brief 按键初始化（PB7，外部中断，下降沿触发）* @param void* @return void*/
void KEY_Init(void)
{// 1. 开启时钟（GPIOB和AFIO）RCC->APB2ENR |= RCC_APB2ENR_IOPBEN; // 使能GPIOB时钟RCC->APB2ENR |= RCC_APB2ENR_AFIOEN; // 使能AFIO时钟// 2. 配置GPIO工作模式（上拉输入，因为按键另一端接GND）GPIOB->CRL &= ~GPIO_CRL_MODE7; // MODE7=00（输入模式）GPIOB->CRL |= GPIO_CRL_CNF7_1; // CNF7=10（上拉/下拉输入）GPIOB->CRL &= ~GPIO_CRL_CNF7_0;GPIOB->ODR |= GPIO_ODR_ODR7; // 上拉（默认高电平）// 3. 配置AFIO复用映射（PB7 -> EXTI7）AFIO->EXTICR[1] &= ~AFIO_EXTICR2_EXTI7;   // 清除原有映射AFIO->EXTICR[1] |= AFIO_EXTICR2_EXTI7_PB; // PB7映射到EXTI7// 4. 配置EXTI（下降沿触发，允许中断）EXTI->FTSR |= EXTI_FTSR_TR7;  // 允许下降沿触发（按键按下）EXTI->RTSR &= ~EXTI_RTSR_TR7; // 禁止上升沿触发EXTI->IMR |= EXTI_IMR_MR7;    // 允许EXTI7中断// 5. 配置NVIC（中断优先级和使能）NVIC_SetPriorityGrouping(3);       // 全部使用抢占优先级NVIC_SetPriority(EXTI9_5_IRQn, 2); // 设置优先级（值越小优先级越高）NVIC_EnableIRQ(EXTI9_5_IRQn);      // 使能EXTI9_5中断
}/*** @brief EXTI9_5中断服务函数（处理PB7中断）*/
void EXTI9_5_IRQHandler(void)
{// 检查是否是PB7触发的中断if (EXTI->PR & EXTI_PR_PR7){// 清除中断标志位（必须手动清除）EXTI->PR |= EXTI_PR_PR7;// 软件消抖Delay_ms(10);// 确认按键按下（PB7接GND，按下时为低电平）if (!(GPIOB->IDR & GPIO_IDR_IDR7)){// 步进电机控制// 转动90度STEPMOTOR_Run(g_motorDir, 90);count++;if (count > 4){// 切换方向g_motorDir = !g_motorDir;count = 0;}}}
}

8.4 完整代码获取

STM32F103C8T6 按键控制步进电机

---

笔者小白，能力有限，以上内容难免存在不足和纰漏，仅供参考，各位阅读时请带着批判性思维学习，遇到问题多查查。同时欢迎各位评论区批评指正。谢谢。
