高通平台sensor驱动中的配置参数
高通类型的sensor 驱动 xxx_sensor.xml 中有以下参数的配置，还是比较关键的一类信息，不搞清楚，调试起来还是比较困惑的，列举如下<lineLengthPixelClock>640</lineLengthPixelClock><frameLengthLines>480</frameLengthLines><minHorizontalBlanking>0</minHorizontalBlanking><minVerticalBlanking>0</minVerticalBlanking><outputPixelClock>372000</outputPixelClock><horizontalBinning>1</horizontalBinning><verticalBinning>1</verticalBinning><frameRate>60</frameRate><laneCount>1</laneCount><settleTimeNs>26</settleTimeNs><is3Phase>0</is3Phase>
下面针对每一类参数具体说明，最后是其他人理解的参考
lineLengthPixelClock ，frameLengthLines
lineLengthPixelClock 指HTS，包括hblank在内的整个输出像素行长
frameLengthLines 指VTS，包括vblank在内的整个输出行数
minHorizontalBlanking，minVerticalBlanking
确定 minHorizontalBlanking（最小水平消隐）和 minVerticalBlanking（最小垂直消隐）的合适设置值，需要结合传感器特性、硬件时序要求和实际调试验证。
-
参考传感器数据手册（Datasheet）
传感器厂商会在数据手册中明确规定水平消隐（Horizontal Blanking） 和垂直消隐（Vertical Blanking） 的最小值，这是最核心的参考依据。
消隐参数的作用：消隐期是传感器在一行 / 一帧数据传输结束后、下一行 / 下一帧开始前的 “空闲时间”，用于满足硬件时序同步（如时钟信号、数据总线切换）需求。
数据手册中通常会以 HBLANK（水平消隐）、VBLANK（垂直消隐）或 Hsync/Vsync 时序参数的形式给出最小值，需直接引用或以此为基础调整。 -
结合高通平台的硬件限制
高通平台的 Camera 接口（如 MIPI-CSI2）和 ISP 对时序有额外约束，需确保消隐值不低于平台的硬件最小要求：
查看高通芯片的 Camera 接口规格文档（如《Qualcomm Camera Interface Specification》），确认 MIPI 通道数、数据速率对应的消隐期下限。
例如，当传感器以高帧率（如 60fps）或高分辨率（如 4K）传输时，数据带宽增加，可能需要更长的消隐期以保证信号稳定。 -
参考高通驱动配置示例
高通的 Camera 驱动框架（如 CamX/KMD）中，默认配置文件（如 sensor.xml 或 device_tree）会提供同类型传感器的消隐值参考，可作为初始值：
路径通常为：vendor/qcom/proprietary/camx/src/sensors/<sensor型号>/ 或设备树中的传感器节点。
示例：
xml
100
20
这些值是经过验证的 “安全值”，可作为调试起点。
outputPixelClock
outputpixelclock = mipi_output_speed*lanecounts/bits-per-pixel
outputpixelclock 也叫op_clk。是表示每秒有多少数据从camera sensor通过mipi lane传输到VFE。
mipi_output_speed 是mipi 每条lane的数据传输速率。这个值是mipi_clock的两倍，因为mipi csi在上升沿和下降沿都可传输数据。
bits-per-pixel：顾名思义，只是每个像素点有多少个bit。比raw10，就是指10个bit。
horizontalBinning，verticalBinning

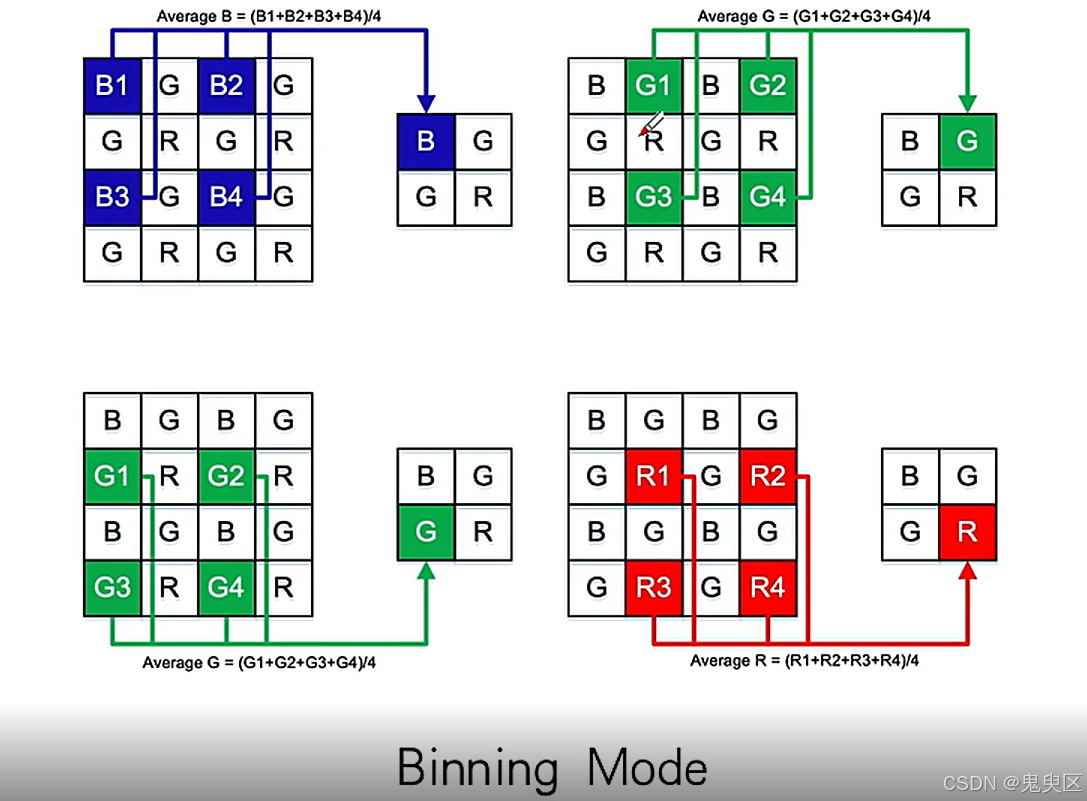

是左右像素插值合成一个像素的设置，如下
settleTimeNs
设置时间，以纳秒（ns）为单位。这是确保传感器的PHY传输器与芯片集的PHY接收器同步所需的最小时间。
settleTimeNs = ((85ns + 6UI)/T(Timer_clk) ) – 10
TIMER_CLK：指的是PHY接口的操作频率，即摄像头传感器连接的PHY接口的时钟频率。例如，CAMSS_PHY0_CSI0 PHYTIMER_CLK 可能表示与PHY0接口相关的时钟频率。
T(Timer_clk)：表示在操作频率等于TIMER_CLK时的时钟周期持续时间，以纳秒为单位。
UI：单位间隔（Unit Interval），基于每个数据通道的数据速率计算出的时钟周期时间。
is3Phase
在高通平台中，is3Phase 是一个标志，用于指示传感器是三相传感器（C-PHY）还是一相传感器（D-PHY）
当is3Phase取值为 0 时，表示传感器是一相传感器（D-PHY）；当is3Phase取值为 1 时，表示传感器是三相传感器（C-PHY）。
