案例分享：增材制造的负泊松比材料拉胀测试-VIC-3D高空间分辨率DIC系统在增材制造复杂结构中的应用

完整试验结果过程可在视频内查看：

VIC-3D高空间分辨率DIC系统在增材制造复杂结构中的应用

负泊松比材料在受拉时，横向并非收缩而是膨胀，表现出独特的“拉胀”效应。这种反常行为源于其内部精密的铰链、顶点等微观结构拓扑设计。要理解其宏观力学行为，必须精确量化微观单元在载荷下的微小变形。

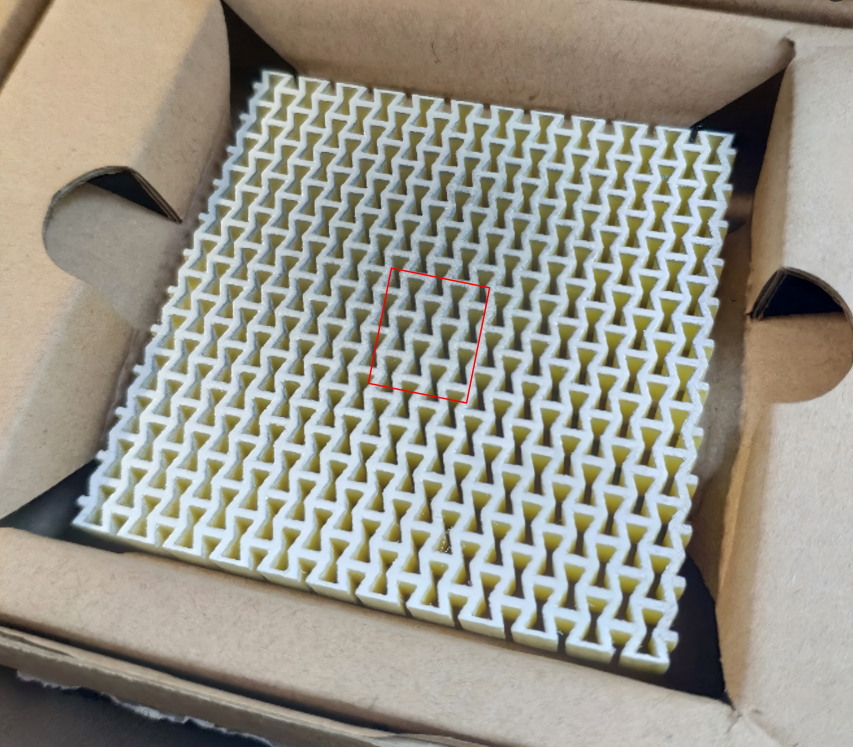

增材制造负泊松比材料

试验配置：

 · 视场(Field of view): 16mm x 14mm

 · 景深 (Field of depth): 3mm

 · 分辨率 (Resolution): 6.9 µm/px

通过VIC-3D Professional专业版DIC系统高空间分辨率配置，研究人员在测量过程中能够可视化观测每个顶点、铰链的力学行为，从而精确量化局部应变场。

试验结果：

该试验最终获得的位移U、V分量以及应变e1、e2变化云图如下图所示。完整变化过程在文章开头视频内展示。

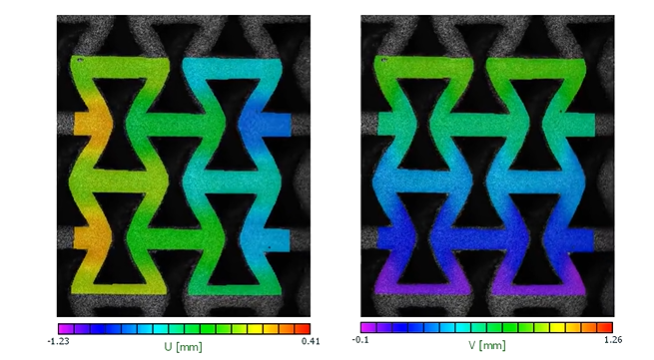

负泊松比材料拉胀测试-位移U、V分量

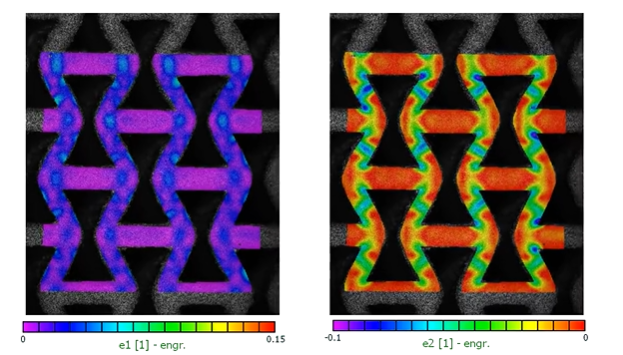

负泊松比材料拉胀测试-应变e1、e2

VIC-3D Professional专业系统可提供全场、高精度的形状、位移与变形测量。通过专门为数字图像相关法（DIC）制定的 VDI-2626 指南中概述的简单流程，可针对特定测量设置确定其测量极限。

本案例显示了主应变 e1 和 e2。在存在局部高应变峰值的情况下，除了优异的信噪比（SNR）和 VIC 系统标定外，高空间分辨率可能是实现峰值应变测量精度的关键。视频由 isi-sys 在 VIC iris 工作空间内生成。
