基于同轴线的电梯监控网络传输解决方案——NCR200-2 技术解析与应用
在电梯井、旧楼道和一些工业场景中，重新布网成本高、施工受限、管理复杂。NCR200-2 提供了通过现有 75-5 同轴线进行 IP 视频传输的工程化方案，可在不更换布线的情况下实现高清网络监控改造，单段同轴最长可达 1500 米，支持 最高 500 Mbps MAC 速率，并兼容 HomePlug® AV2 与 GreenPHY 等协议，可满足电梯、商场、工业园等场景的远距传输与集中监控需求。
为何使用同轴传输（问题背景）
许多建筑（尤其电梯井道、老旧小区、隧道/管廊）预留的是同轴线（SYV75-5），重新布网成本高且施工难度大。
普通以太网布线在一些场景下受限：长度、管道敷设许可、电磁干扰等问题使改造复杂化。
利用现有同轴完成 IP 信号延伸，能大幅节省施工成本与时间，同时满足高清视频回传。
NCR200-2 就是为这种“保留同轴、升级为 IP” 的工程场景设计的产品。
产品定位与核心功能（简要）
超远距传输：在 SYV75-5 同轴上可传输至 1500m。
传输能力：支持 最高 500 Mbps MAC 速率（用于高清视频回传场景）。
协议兼容：支持 HomePlug® AV2、GreenPHY、并兼容 P1905/P1901 等协议。
灵活组网：支持点对点、1 对多、星型 / 树型、多对多等拓扑。
工程级可靠性：WDT（硬件看门狗）、信道自适应抗干扰、即插即用配置。
典型拓扑与接线示例

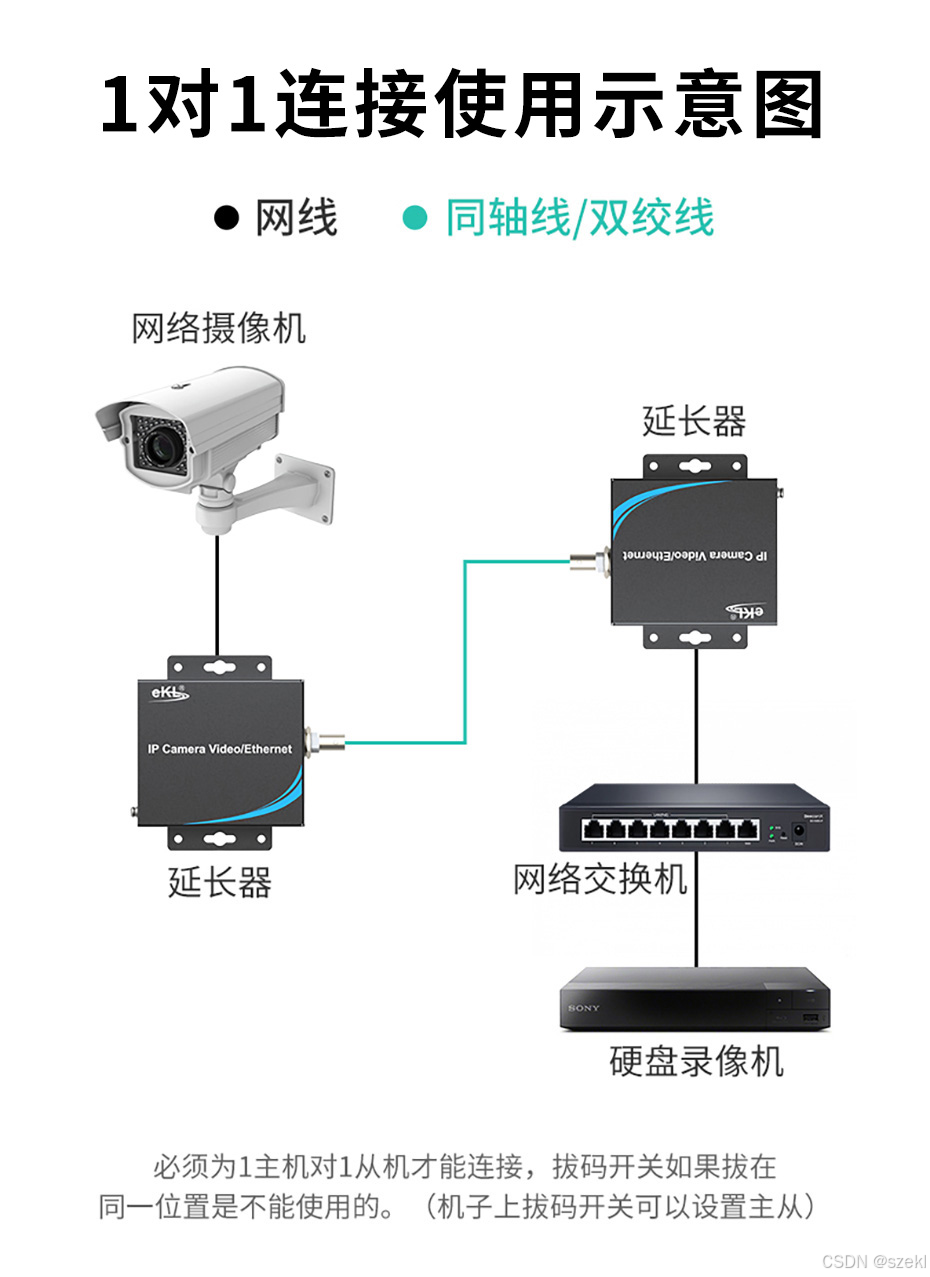

1) 点对点（单摄像头 → 机房）
适用于电梯单井独立监控的快速部署。

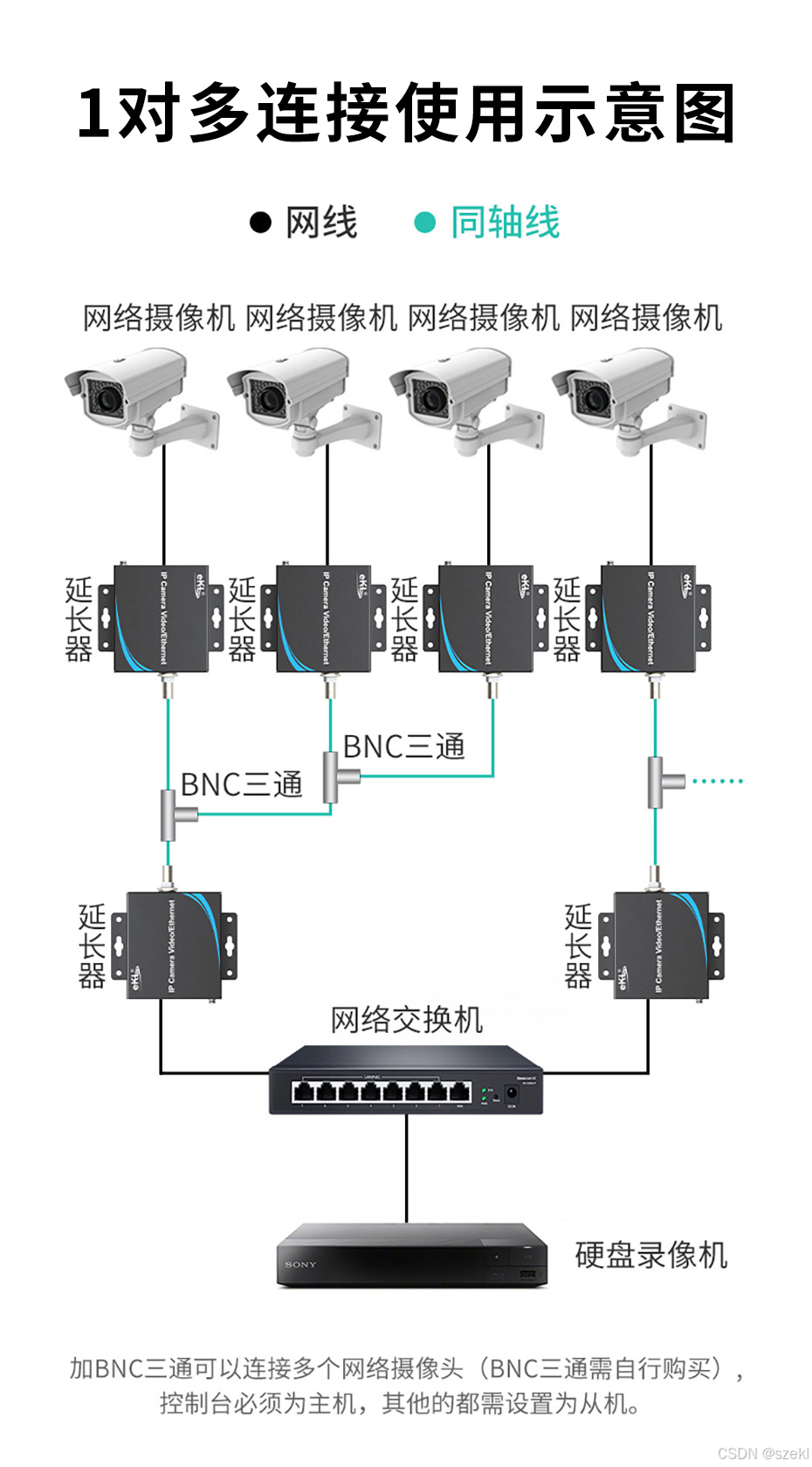

2) 一对多（多井/多点汇聚）
适合商场/小区多电梯或多楼层的集中汇聚管理。

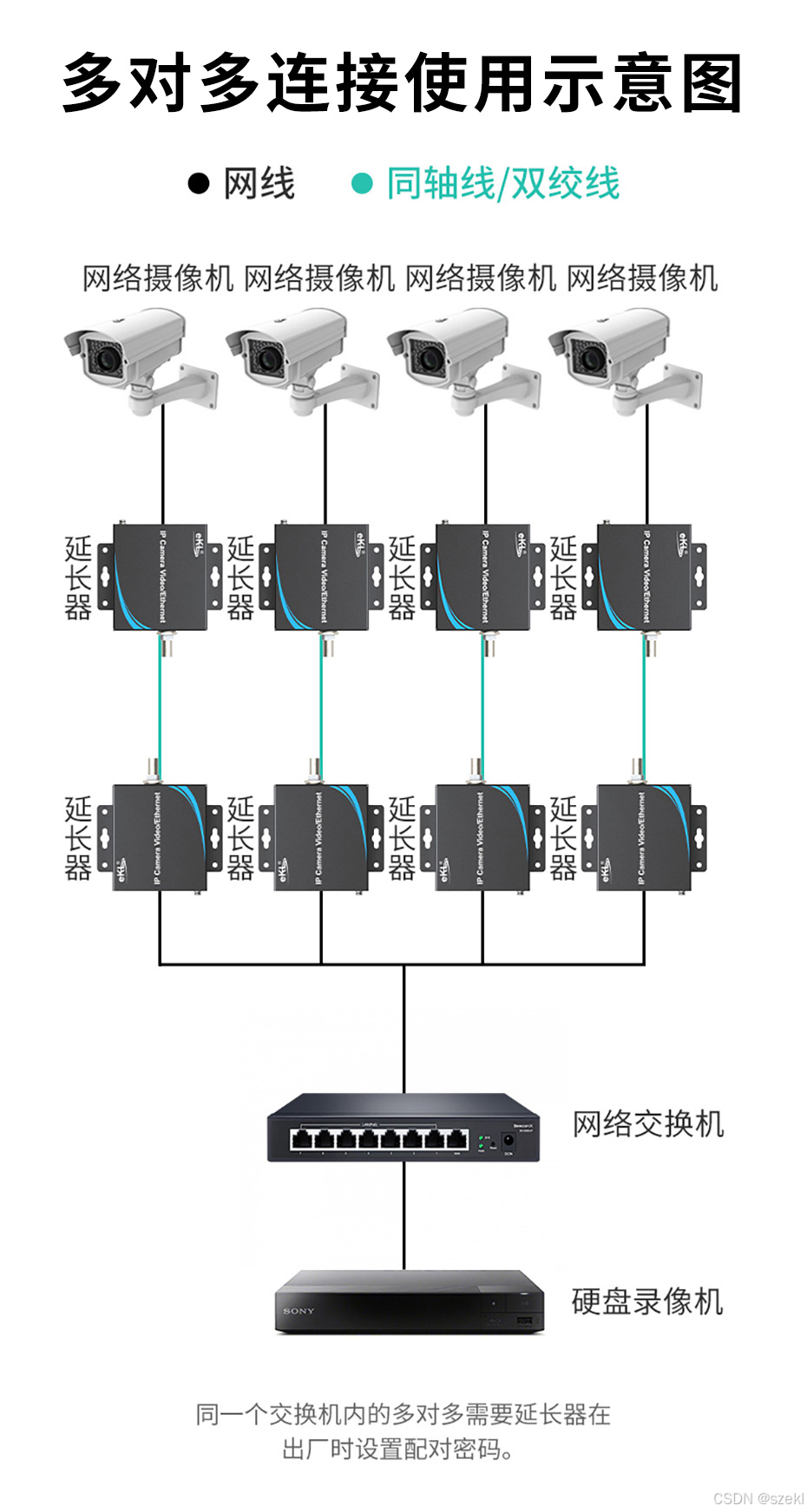

3) 多对多 / 星型（园区扩展）
通过树型/星型拓扑实现园区级别的联网与分区管理，中心机房统一接入监控平台。
注意：该设备的同轴口与双绞线（RJ45）口不能同时用于链路中（即同一链路不能同时走同轴与双绞线），部署时需按拓扑规划选择物理媒介。

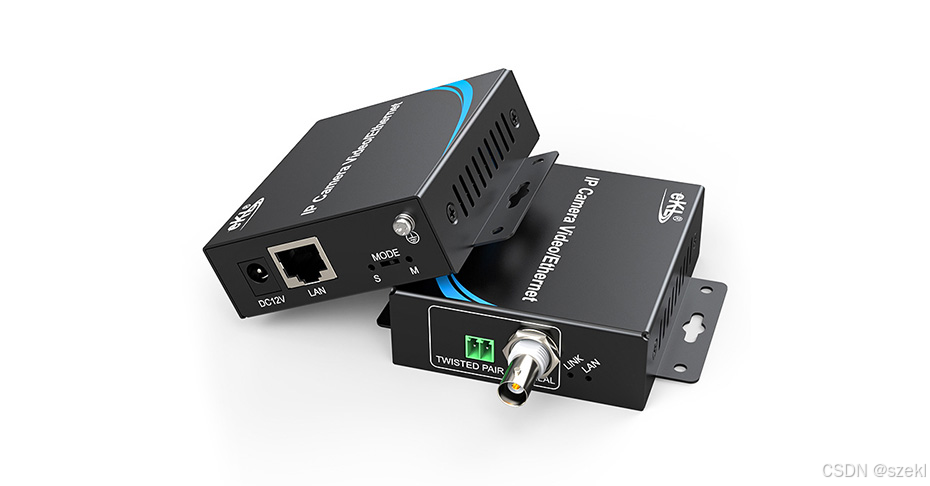

规格速览（工程引用，便于招标/验收）
网口：RJ45
同轴接口：75-5 同轴（BNC/同轴接口）
速率：500 Mbps MAC 速率（设备规格）
最长传输距离：同轴 1500 m（依据线材与现场环境）
电源：AC100-240V 输入，DC12V/1A 输出
工作温度：0~70°C；湿度：5%~90%RH（无冷凝）
工程化建议与注意事项
验收时测量实测带宽（iperf + 抓包分析），不要只依赖标称 500 Mbps。
分配器/耦合器慎用：若使用分配或合路设备，提前做链路完整性测试，避免引入额外反射/衰减。
固件与兼容性：若场景中存在多品牌同类传输器，留意互通性测试；优先在小范围做试点验证。
运维监控：部署 SNMP/心跳检测或 NVR 平台报警，及时发现链路异常。
环境条件：设备工作温度 0~70°C，安装位置需避开强热源与潮湿点。
适用场景回顾（工程决策参考）
电梯监控改造：保留同轴，快速实现高清化，节省改造成本。
商场 / 小区 多电梯集中管理：一对多组网将多部电梯摄像头汇聚到监控室。
工业车间 / 隧道 / 管廊：复杂环境下长距离传输的有效方案。
NCR200-2 提供了一个切实可行的“同轴到 IP”改造路径：利用现有 SYV75-5 同轴线路，以较低成本实现高清网络监控的延伸与集中接入。对于受限于布线或施工条件的项目，优先在小范围试点、测量实测带宽与稳定性，然后再进行全面铺开，是较稳妥的工程实践方法。
