关于机器视觉中的”果冻效应“讲解：全局曝光 vs 卷帘曝光
大家好，今天来聊聊工业相机中一个非常重要但常被忽略的知识点 —— 全局快门（Global Shutter）和卷帘快门（Rolling Shutter）。
为什么要聊这个？因为它直接关系到你拍出来的图像是清晰还原，还是一团“果冻”模糊变形！
📸 相机的“快门方式”，到底有啥区别？
在机器视觉行业里，相机用的 sensor（传感器）不同，曝光方式也不一样，主要分为两种：
- ✅ 全局快门（Global Shutter）
- ⚠️ 卷帘快门（Rolling Shutter）
很多人可能听过这两个词，但不清楚它们到底差在哪，甚至以为没啥区别。其实，它们对图像质量尤其是动态物体拍摄的效果影响非常大！
✳ 什么是全局快门？
通俗点说，全局快门就像全班同学一起喊“茄子”，一起被拍照。
也就是说，整个画面同时开始曝光、同时结束。曝光结束后，再逐行读取数据，这样拍出来的图像是“同步”的、真实还原的。
- 没有图像变形
- 拍动态物体非常清晰
- 成像效果稳、准、狠
CCD 传感器大多采用这种方式，而一些高端 CMOS 传感器也支持全局快门。
✳ 什么是卷帘快门？
卷帘快门就像“一个班的同学，从第一排到最后一排依次被拍”。

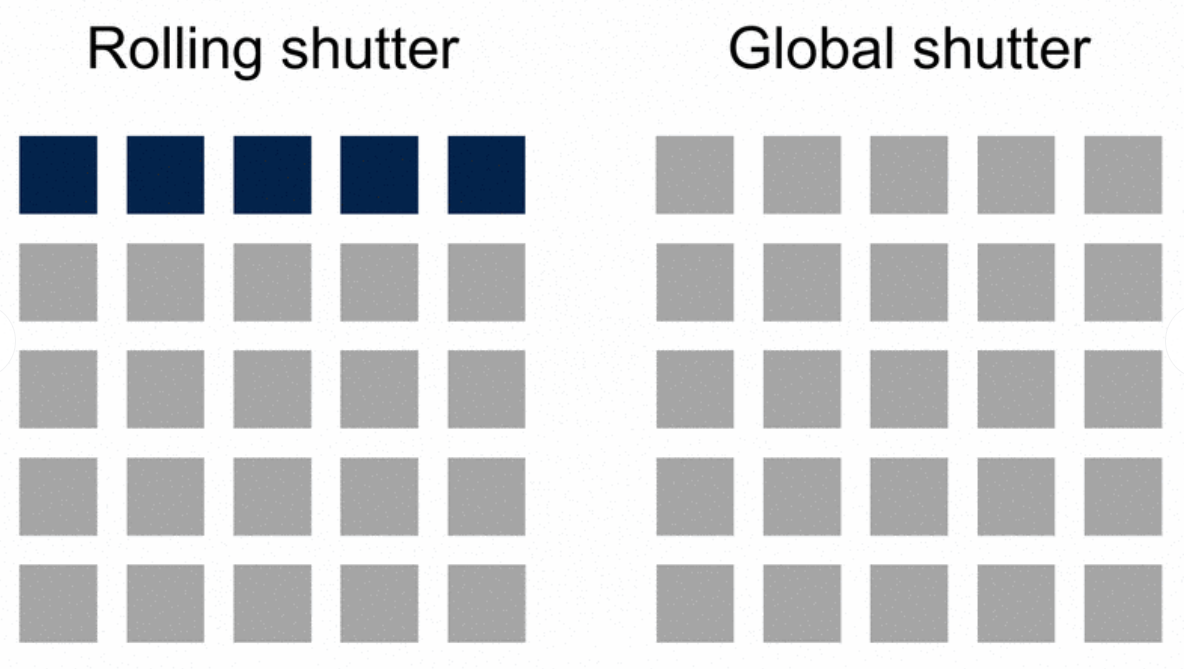

也就是说，曝光是一行一行地进行的：**第一行开始曝光后，第二行才跟着来，接着第三行……**每行之间都有时间差。
结果呢？在拍静物还好，如果拍的是高速移动的物体，比如飞驰的汽车、奔跑的人，那就容易出现传说中的：
💥 果冻效应！
来，脑补一个场景：
你拍一辆快速移动的小车，用卷帘快门的话，小车的图像就会变得歪歪扭扭、像果冻一样抖动变形；而用全局快门，小车就能清晰还原，轮廓分明，妥妥的！
🛠 有解决方案吗？当然有：Global Reset！
很多卷帘快门的相机，其实支持一个“补救神器” —— Global Reset（全局复位）。
它的作用就是让所有行的曝光起点同步，相当于“统一喊茄子”，虽然数据还是一行行读取，但曝光启动的时间是一致的，能大大减轻果冻效应。
不过要注意几个小坑：
- 不同的行曝光时间长短不一样，可能会出现亮度不一致的现象；
- 所以使用时最好在暗环境下配合工业光源；
- 比如你可以只在曝光时间段内打开光源，其它时间关闭，就能保证图像亮度均衡。

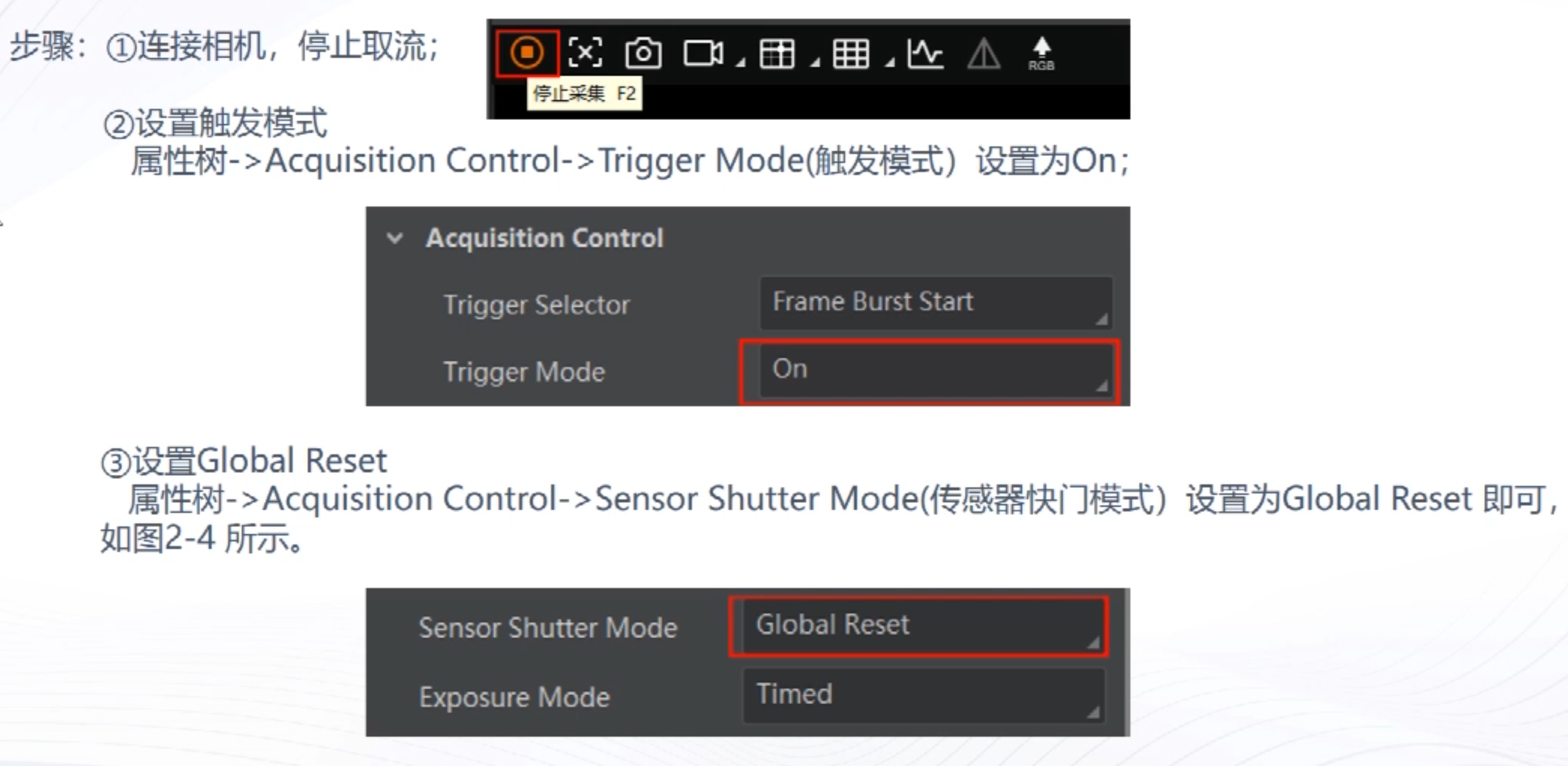

⚙ 怎么设置 Global Reset？
操作也不复杂，分几步搞定：
- 连接相机并停止取流
- 在软件的属性树里，找到
Trigger Mode（触发模式），打开它； - 接着找到
Sensor Shutter Mode，把它设为Global Reset即可。
搞定 ✅
✅ 总结一下
| 曝光方式 | 是否同步 | 拍动态物体 | 成本 | 易用性 |
|---|---|---|---|---|
| 全局快门 | ✅ 同步 | 👍 很好 | 💰 较高 | 高端机型常用 |
| 卷帘快门 | ❌ 不同步 | ⚠️ 易变形 | 💰 成本低 | 普遍使用 |
| Global Reset | 🔄 起点同步 | 🚀 缓解果冻效应 | 💰 中等 | 部分卷帘快门支持 |
📌 最后的话
工业相机虽然看起来只是拍个图，但不同的快门模式，背后隐藏着成像精度、设备选择和场景适配的多重技术细节。
这篇文章，希望能让你对“全局快门”和“卷帘快门”有个更清晰、直观的认识。下次再遇到果冻一样的图像，你就知道是怎么回事啦！
📮欢迎留言交流：你在拍摄中遇到过“果冻图”吗？你更倾向使用哪种快门方式？
