03_旁挂负载分担组网场景

拓扑：1

二层交换配置：

拓扑：5

二层交换配置

使用传统三层架构中MSTP+VRRP组网形式

VLAN 2--->SW3,SW4作为备份

VLAN 3--->SW4,SW3作为备份

MSTP设计--->SW3、4、5运行

实例1：VLAN 2

实例2：VLAN 3

SW3是实例1的主根，实例2的备份根；SW4是实例2的主根，实例1的备份根

IP地址规划：

SW3：

VLAN 2:192.168.2.1/24

VLAN 3:192.168.3.1/24

SW4：

VLAN 2:192.168.2.2/24

VLAN 3:192.168.3.2/24

虚拟IP：

VLAN 2:192.168.2.254/24

VLAN 3:192.168.3.254/24

vlan配置：

sw3：

[sw3]sysname sw3 ----修改名称

[sw3]vlan batch 2 3 ----创建vlan2，3

interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 2 to 3


 interface GigabitEthernet0/0/4
 port link-type trunk
 port trunk allow-pass vlan 2 to 3


sw4：

[Huawei]sysname sw4

[sw4]vlan  batch 2 3
[sw4]interface GigabitEthernet 0/0/3
[sw4-GigabitEthernet0/0/3]port link-type trunk
[sw4-GigabitEthernet0/0/3]port trunk  allow-pass vlan 2 3

[sw4-GigabitEthernet0/0/3]interface GigabitEthernet 0/0/4
[sw4-GigabitEthernet0/0/4]port link-type trunk
[sw4-GigabitEthernet0/0/4]port trunk allow-pass vlan 2 3

sw5：

[Huawei]sysname sw5
[sw5]vlan batch 2 3

[sw5]interface GigabitEthernet 0/0/3
[sw5-GigabitEthernet0/0/3]port link-type access
[sw5-GigabitEthernet0/0/3]port default vlan 2

[sw5-GigabitEthernet0/0/4]interface GigabitEthernet 0/0/4
[sw5-GigabitEthernet0/0/4]port link-type access
[sw5-GigabitEthernet0/0/4]port default vlan 3

[sw5-GigabitEthernet0/0/4]interface GigabitEthernet 0/0/1
[sw5-GigabitEthernet0/0/1]port link-type trunk
[sw5-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3

[sw5-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[sw5-GigabitEthernet0/0/2]port link-type trunk
[sw5-GigabitEthernet0/0/2]port trunk allow-pass vlan 2 3

mstp生成树配置：

sw3：

[sw3]stp enable  ----开启stp
[sw3]stp mode mstp   ----修改模式为mstp

[sw3]stp region-configuration  ----进入域配置视图
[sw3-mst-region]region-name aa   ----配置域名
[sw3-mst-region]instance 1 vlan 2   ----实例1映射vlan2
[sw3-mst-region]instance 2 vlan 3  ----实例2映射vlan3
[sw3-mst-region]active region-configuration    -----激活stp配置

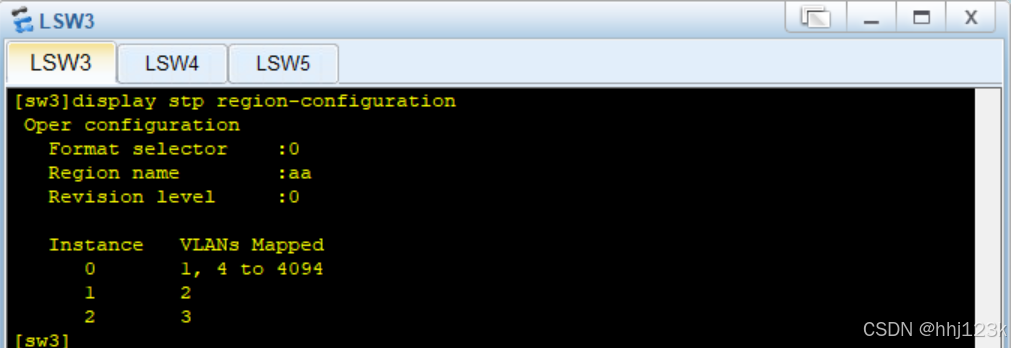

[sw3]display stp region-configuration -----查看stp信息
：2、

：2

[sw3]stp instance 1 root primary  ----实例1主根
[sw3]stp instance 2 root secondary  ----实例2备跟

[sw3]stp instance 0 root primary ----实例0主根
实例0除了vlan2，3的其他vlan可以配可以不配因为没有用到其他vlan

sw4：

[sw4]stp enable
[sw4]stp mode mstp

[sw4]stp region-configuration
[sw4-mst-region]region-name aa
[sw4-mst-region]instance 1 vlan 2
[sw4-mst-region]instance 2 vlan 3
[sw4-mst-region]active region-configuration

[sw4]stp instance 1 root secondary ----实例1备根
[sw4]stp instance 2 root primary  ---实例2主根
[sw4]stp instance 0 root secondary ---实例0备根

sw5：

[sw5]stp enable
[sw5]stp mode mstp

[sw5]stp region-configuration
[sw5-mst-region]region-name aa
[sw5-mst-region]instance 1 vlan 2
[sw5-mst-region]instance 2 vlan 3
[sw5-mst-region]active region-configuration

因为根是sw3，4所以sw5就不要配主备根

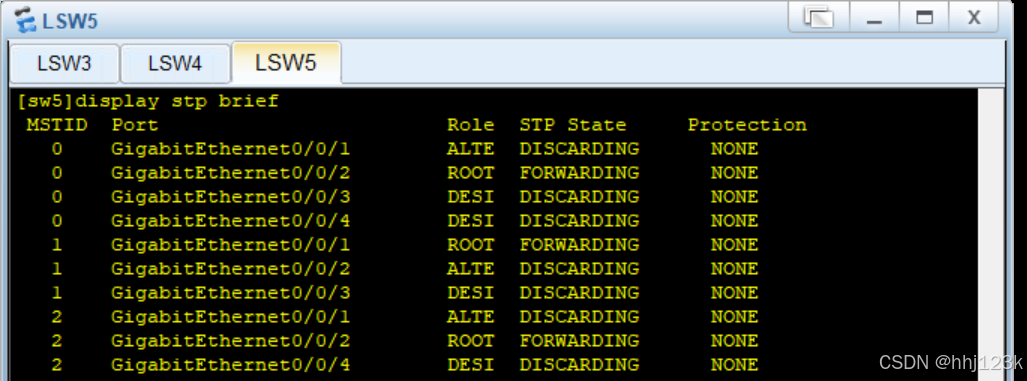

[sw5]display stp brief ----查看stp信息

：3

vlanif接口和vrrp配置

sw3:

[sw3]interface Vlanif 2    ----配置vlan2的vlanif接口
[sw3-Vlanif2]ip address 192.168.2.1 24
----sw3是vlan2的主根
[sw3-Vlanif2]vrrp vrid 1 virtual-ip 192.168.2.254   ---配置vrrp的虚拟ip为2.254
[sw3-Vlanif2]vrrp vrid 1 priority 120  ----修改优先级
[sw3-Vlanif2]vrrp vrid  1 preempt-mode timer delay 20 ---修改抢占延时
[sw3-Vlanif2]vrrp vrid 1 track interface GigabitEthernet 0/0/1 reduced 15  ----监控0/0/1和2两个接口当一个接口故障后sw3优先级减少15，这样只有当两个接口都故障后sw3的优先级才会比sw4低，sw3才会改变自身状态
[sw3-Vlanif2]vrrp vrid 1 track interface GigabitEthernet 0/0/2 reduced 15

[sw3]interface Vlanif 3
[sw3-Vlanif3]ip address 192.168.3.1 24

[sw3-Vlanif3]vrrp vrid 1 virtual-ip 192.168.3.254 ---配置vrrp的虚拟IP为3.254---因为sw3是vlan3的备根所以只要配置vrrp的虚拟IP就好

sw4：

[sw4]interface Vlanif 2
[sw4-Vlanif2]ip address 192.168.2.2 24

[sw4-Vlanif2]vrrp vrid 1 virtual-ip 192.169.2.254  ----这里sw4是vlan2的备根所以只要配置虚拟IP

[sw4]interface Vlanif 3
[sw4-Vlanif3]ip address 192.168.3.2 24
[sw4-Vlanif3]vrrp vrid 1 virtual-ip 192.168.3.254
[sw4-Vlanif3]vrrp vrid 1 priority 120
[sw4-Vlanif3]vrrp vrid 1 preempt-mode timer delay 20
[sw4-Vlanif3]vrrp vrid 1 track interface GigabitEthernet 0/0/1 reduced 15
[sw4-Vlanif3]vrrp vrid 1 track interface GigabitEthernet 0/0/2 reduced 15

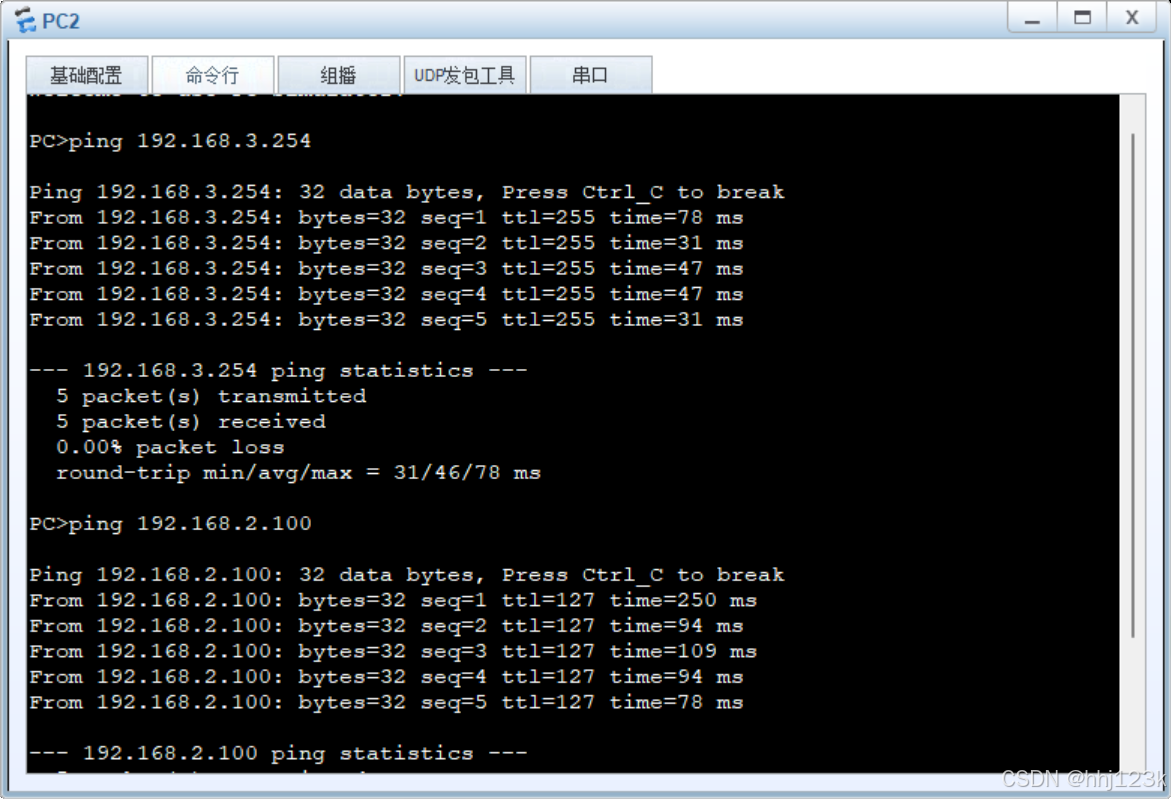

测试：pc2ping网关和pc1看是否可以ping通：4

汇聚到核心层路由配置

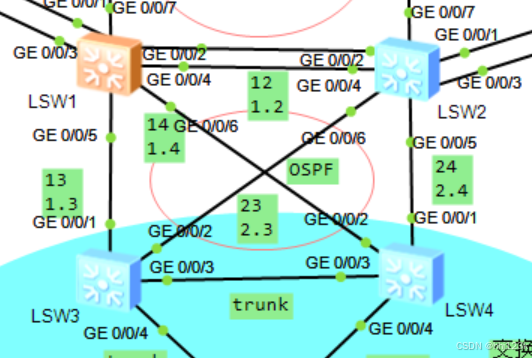

拓扑：6

SW1-SW2：VLAN 12---10.1.2.0/24

SW1-SW3：VLAN 13---10.1.3.0/24

SW1-SW4：VLAN 14---10.1.4.0/24

SW2-SW3：VLAN 23---10.2.3.0/24

SW2-SW4：VLAN 24---10.2.4.0/24

sw4-sw5之间部建立ospf

vlan和接口配置：

sw3：

[sw3]vlan batch 13 23

[sw3]interface GigabitEthernet 0/0/1
[sw3-GigabitEthernet0/0/1]port link-type access
[sw3-GigabitEthernet0/0/1]port default vlan 13
[sw3-GigabitEthernet0/0/1]undo stp enable  ----关闭stp，防止环路

[sw3-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[sw3-GigabitEthernet0/0/2]port link-type access
[sw3-GigabitEthernet0/0/2]port default vlan 23
[sw3-GigabitEthernet0/0/2]undo stp enable

[sw3]interface Vlanif 13
[sw3-Vlanif13]ip address 10.1.3.3 24

[sw3-Vlanif13]interface Vlanif 23
[sw3-Vlanif23]ip address 10.2.3.3 24

sw4：

[sw4]vlan batch 14 24

[sw4]interface GigabitEthernet 0/0/1
[sw4-GigabitEthernet0/0/1]port link-type access
[sw4-GigabitEthernet0/0/1]port default vlan 24
[sw4-GigabitEthernet0/0/1]undo stp enable

[sw4-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[sw4-GigabitEthernet0/0/2]port link-type access
[sw4-GigabitEthernet0/0/2]port default vlan 14
[sw4-GigabitEthernet0/0/2]undo stp enable

[sw4]interface Vlanif 14
[sw4-Vlanif14]ip address 10.1.4.4 24

[sw4-Vlanif14]interface Vlanif 24
[sw4-Vlanif24]ip address 10.2.4.4 24

sw1：

[sw1]vlan batch 12 to 14

[sw1]interface GigabitEthernet 0/0/5
[sw1-GigabitEthernet0/0/5]port link-type access
[sw1-GigabitEthernet0/0/5]port default vlan 13
[sw1-GigabitEthernet0/0/5]undo stp enable

[sw1-GigabitEthernet0/0/5]interface GigabitEthernet 0/0/5
[sw1-GigabitEthernet0/0/5]port link-type access
[sw1-GigabitEthernet0/0/5]undo stp enable

[sw1-GigabitEthernet0/0/5]port default vlan 14

[sw1]interface GigabitEthernet 0/0/4
[sw1-GigabitEthernet0/0/4]port link-type trunk
[sw1-GigabitEthernet0/0/4]port trunk allow-pass vlan 12
[sw1-GigabitEthernet0/0/4]undo port trunk allow-pass vlan 1
[sw1-GigabitEthernet0/0/4]undo stp enable

vlanif接口配置在下面交换机vrf区域划分

sw2：

[sw2]vlan batch 12 23 24

[sw2]interface GigabitEthernet 0/0/5
[sw2-GigabitEthernet0/0/5]port link-type access
[sw2-GigabitEthernet0/0/5]port default vlan 24
[sw2-GigabitEthernet0/0/5]undo stp enable

[sw2-GigabitEthernet0/0/5]interface GigabitEthernet 0/0/6
[sw2-GigabitEthernet0/0/6]undo stp enable
[sw2-GigabitEthernet0/0/6]port link-type access
[sw2-GigabitEthernet0/0/6]port default vlan 23

[sw2]interface GigabitEthernet 0/0/4
[sw2-GigabitEthernet0/0/4]port link-type trunk
[sw2-GigabitEthernet0/0/4]port trunk allow-pass vlan 12
[sw2-GigabitEthernet0/0/4]undo port trunk allow-pass vlan 1
[sw2-GigabitEthernet0/0/4]undo stp enable

ospf配置：

sw3：

[sw3]ospf 1 router-id 3.3.3.3
[sw3-ospf-1]area 0
[sw3-ospf-1-area-0.0.0.0]network 10.1.3.3 0.0.0.0
[sw3-ospf-1-area-0.0.0.0]network 10.2.3.3 0.0.0.0
[sw3-ospf-1-area-0.0.0.0]network 192.168.2.1 0.0.0.0
[sw3-ospf-1-area-0.0.0.0]network 192.168.3.1 0.0.0.0

[sw3-ospf-1]silent-interface Vlanif 2  ----开启vlan2，3的静默接口，让sw3，4之间不要建邻
[sw3-ospf-1]silent-interface Vlanif 3

创建vrf，并将对于接口划入（sw1，sw2上的vlanif接口）

因为SW1和SW2需要被分割为两台设备，分别与上下行设备连接，故需要先创建VRF空间，其中

GE0/0/3-GE0/0/6属于该空间接口。

VRF空间配置信息： 名称：VRF
RD：100:1 RT：100:1

sw1：

[sw1]ip vpn-instance VRF ---创建VRF空间

[sw1-vpn-instance-VRF]route-distinguisher 100:1 --设定RD值

[sw1-vpn-instance-VRF-af-ipv4]vpn-target 100:1 both ---设定RT值

[sw1-Vlani12]ip binding vpn-instance VRF ----将接口划入到VRF这个交换机中，在接口进行

配置之前执行

[sw1]interface Vlanif 12
[sw1-Vlanif12]ip address 10.1.2.1 24
[sw1-Vlanif12]ip binding  vpn-instance vrf ----将对于接口划入vrf，最好在配置前划入，划入后会把划入前的配置移除

[sw1]interface Vlanif 13
[sw1-Vlanif13]ip binding vpn-instance vrf
[sw1-Vlanif13]ip address 10.1.3.1 24

[sw1-Vlanif13]interface Vlanif 14
[sw1-Vlanif14]ip binding vpn-instance vrf
[sw1-Vlanif14]ip address 10.1.4.1 24

sw2：

[Huawei]sysname sw2

[sw2]ip vpn-instance  vrf
[sw2-vpn-instance-vrf]route-distinguisher 100:1
[sw2-vpn-instance-vrf-af-ipv4]vpn-target 100:1 both

[sw2]interface Vlanif 12
[sw2-Vlanif12]ip binding vpn-instance vrf
[sw2-Vlanif12]ip address 10.1.2.2 24

[sw2-Vlanif12]interface Vlanif 23
[sw2-Vlanif13]ip binding vpn-instance vrf
[sw2-Vlanif13]ip address 10.2.3.2 24

[sw2-Vlanif13]interface Vlanif 24
[sw2-Vlanif14]ip binding vpn-instance vrf
[sw2-Vlanif14]ip address 10.2.4.2 24

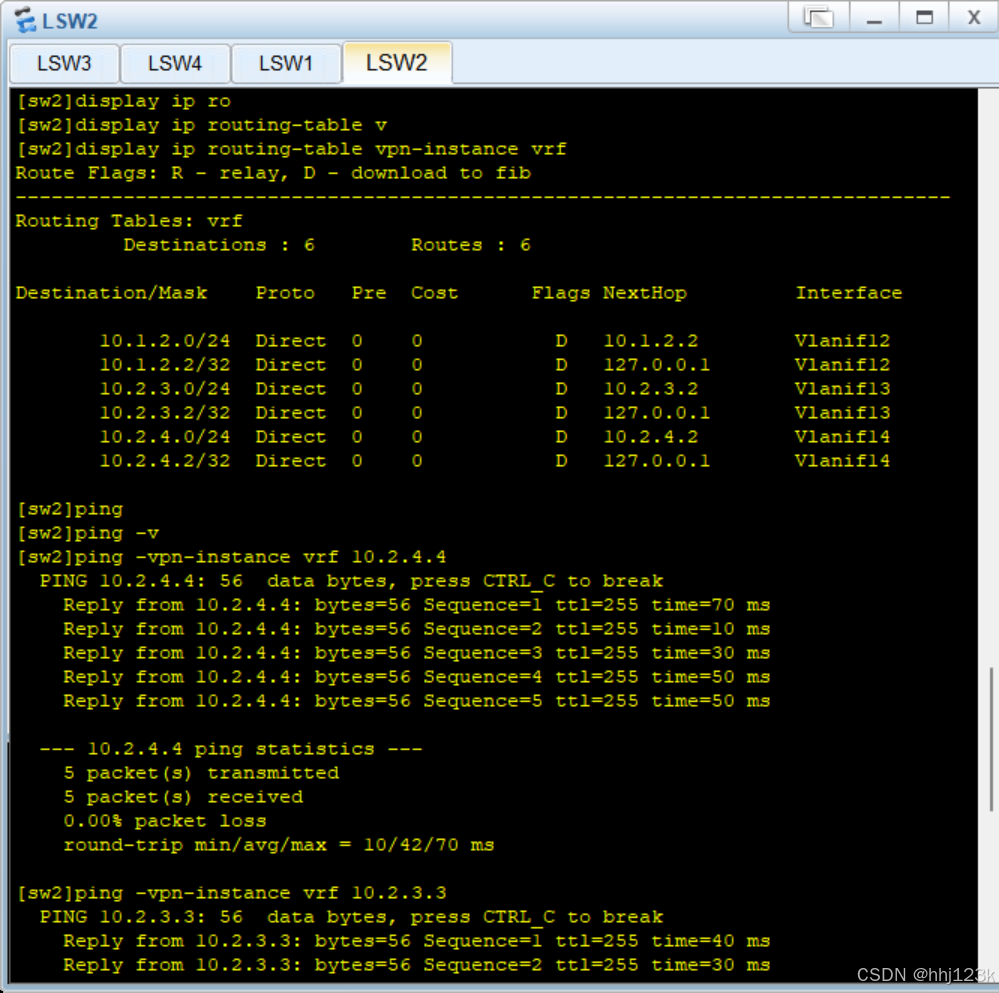

[sw2]display ip routing-table vpn-instance vrf ----查看vrf的ip信息

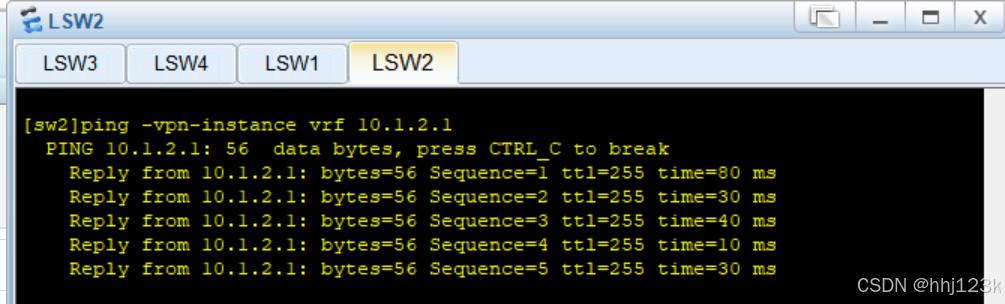

[sw2]ping -vpn-instance vrf 10.1.2.1
----pingsw1看是否能通
：7，8

：7，8

配置ospf

sw3：上面配过了

sw4：上面配过了

sw1:

[sw1]ospf 1 router-id 1.1.1.1 vpn-instance vrf
[sw1-ospf-1]area 0
[sw1-ospf-1-area-0.0.0.0]network 10.1.2.1 0.0.0.0
[sw1-ospf-1-area-0.0.0.0]network 10.1.3.1 0.0.0.0
[sw1-ospf-1-area-0.0.0.0]network 10.1.4.1 0.0.0.0

sw2：

[sw2]ospf 1 router-id 2.2.2.2 vpn-instance vrf  ---宣告是在sw2的划分的那个交换机的（vrf的）
[sw2-ospf-1]area 0
[sw2-ospf-1-area-0.0.0.0]network 10.1.2.2 0.0.0.0
[sw2-ospf-1-area-0.0.0.0]network 10.2.3.2 0.0.0.0
[sw2-ospf-1-area-0.0.0.0]network 10.2.4.2 0.0.0.0

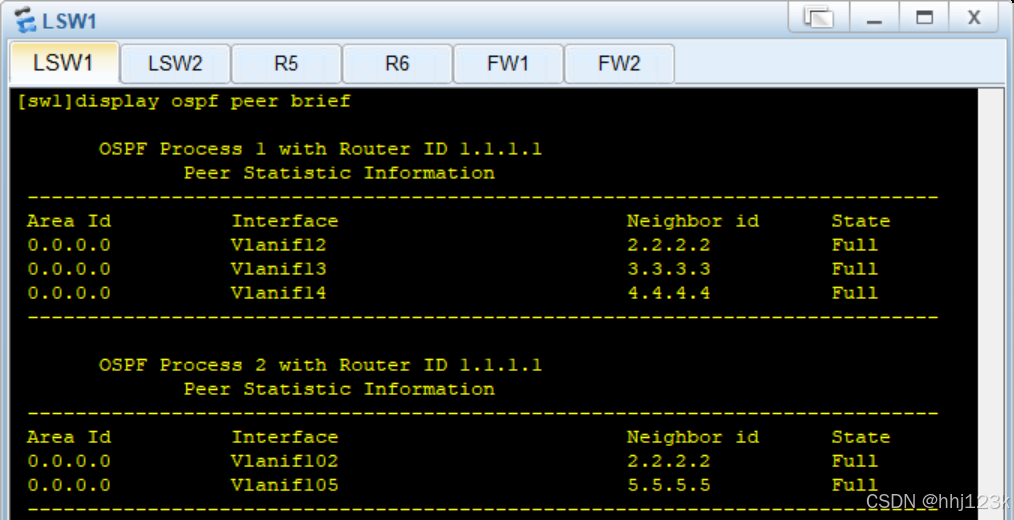

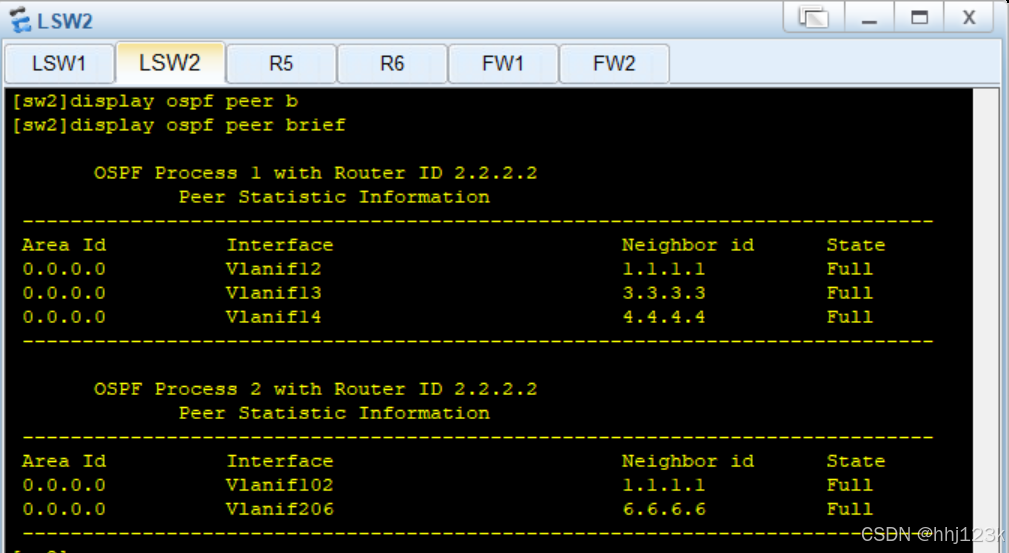

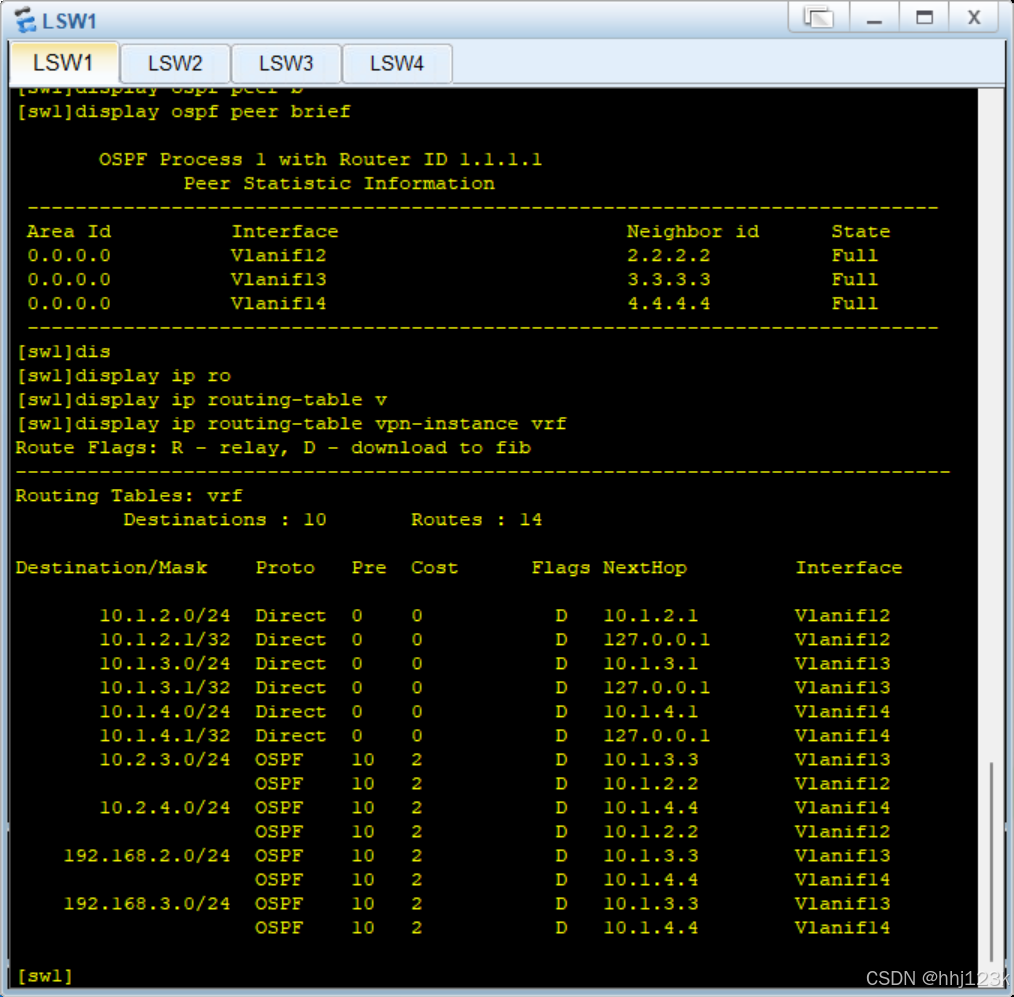

[sw1]display ospf peer brief ----查看ospf邻居表

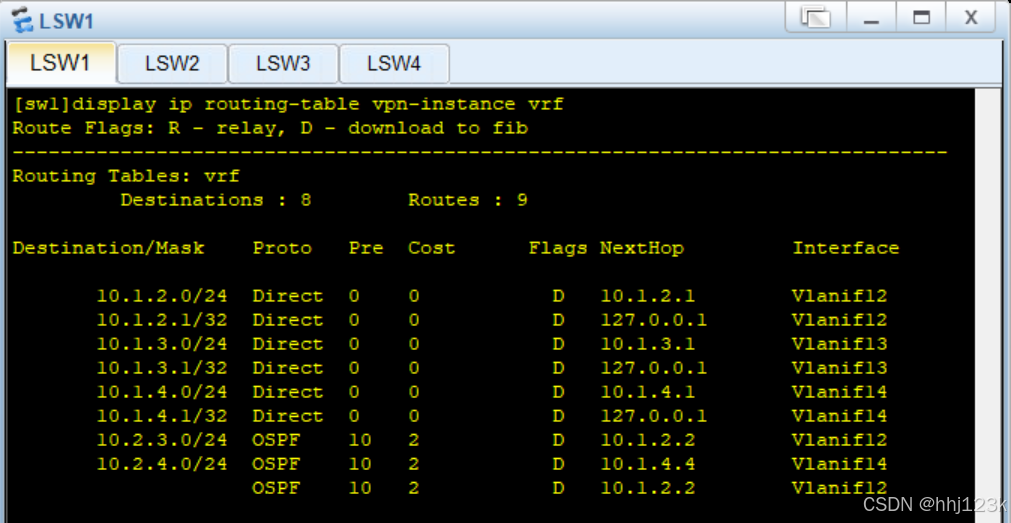

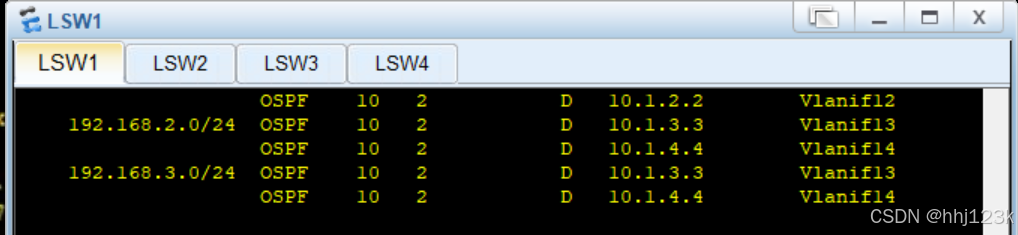

[sw1]display ip routing-table vpn-instance vrf ----查看sw1上vrf交换机的IP路由信息

：9

：10

此时回程流量是等价路由，负载均衡，不符合来回路径一致要求。故需要进行路由干涉，使用路由

策略。

：6

SW3：

主要流量发送给SW1，备份发给SW2

SW4：

主要流量发送给SW2，备份发给SW1

SW1：

192.168.2.0/24--->主要发送给SW3，备份给SW4

192.168.3.0/24--->主要发送给SW4，备份给SW3

SW2：

192.168.2.0/24--->主要发送给SW3，备份给SW4

192.168.3.0/24--->主要发送给SW4，备份给SW3

W3和SW4只需要修改接口Cost数值，让SW3优选从SW1学习到的路由即可，让SW4优选从SW2学习到的路由。

sw3：

[sw3]interface Vlanif 23
[sw3-Vlanif23]ospf cost 5  -----因为原本的链路是千兆链路ospf过来开销值为1，将sw2-sw3的链路对于接口开销值改为5则192.168.2.0的信息优先选择开销值小的链路（sw1-sw3）

sw4：

[sw4]interface Vlanif 14
[sw4-Vlanif14]ospf cost 5

路由策略：

先把sw3和sw4在ospf中宣告的192.168.2.0和3.0取消宣告，因为一会会通过重发布来宣告

sw3：

[sw3-ospf-1-area-0.0.0.0]undo network 192.168.2.1 0.0.0.0
[sw3-ospf-1-area-0.0.0.0]undo network 192.168.3.1 0.0.0.0

sw4：

[sw4-ospf-1-area-0.0.0.0]undo  network 192.168.2.2 0.0.0.0
[sw4-ospf-1-area-0.0.0.0]undo network 192.168.3.2 0.0.0.0

[sw1]display ip routing-table vpn-instance vrf ---在sw1上查看vrf路由信息
：11

：11

SW3：

将SW3本地发送的192.168.3.0/24路由的开销值改大

192.168.2.0/24路由开销不变

通过重发布，来调用路由策略

重发布时，不要引入其他路由信息

1、抓流量
[sw3]ip ip-prefix aa permit 192.168.3.0 24 ----抓取2.0和3.0流量
[sw3]ip ip-prefix bb permit 192.168.2.0 24

2、做策略
[sw3]route-policy aa permit node 10
[sw3-route-policy]if-match ip-prefix aa    ---如果匹配抓取到的流量aa（3.0）
[sw3-route-policy]apply cost 5  ----开销值加5

[sw3]route-policy aa permit node 20
[sw3-route-policy]if-match ip-prefix bb

----因为通过重发布，来调用路由策略
重发布时，不要引入其他路由信息 ，所以最后不要放通所有（防止有其他的路由信息）

3、调用
[sw3-ospf-1]import-route direct route-policy aa

SW4：

将SW4本地发送的192.168.2.0/24路由的开销值改大

192.168.3.0/24路由开销不变

通过重发布，来调用路由策略
重发布时，不要引入其他路由信息

1、抓流量
[sw4]ip ip-prefix aa permit 192.168.2.0 24
[sw4]ip ip-prefix bb permit 192.168.3.0 24

2、做策略
[sw4]route-policy aa permit node 10
[sw4-route-policy]if-match ip-prefix aa
[sw4-route-policy]apply cost 5

[sw4]route-policy aa permit node 20
[sw4-route-policy]if-match ip-prefix bb

3、调用
[sw4-ospf-1]import-route direct route-policy aa

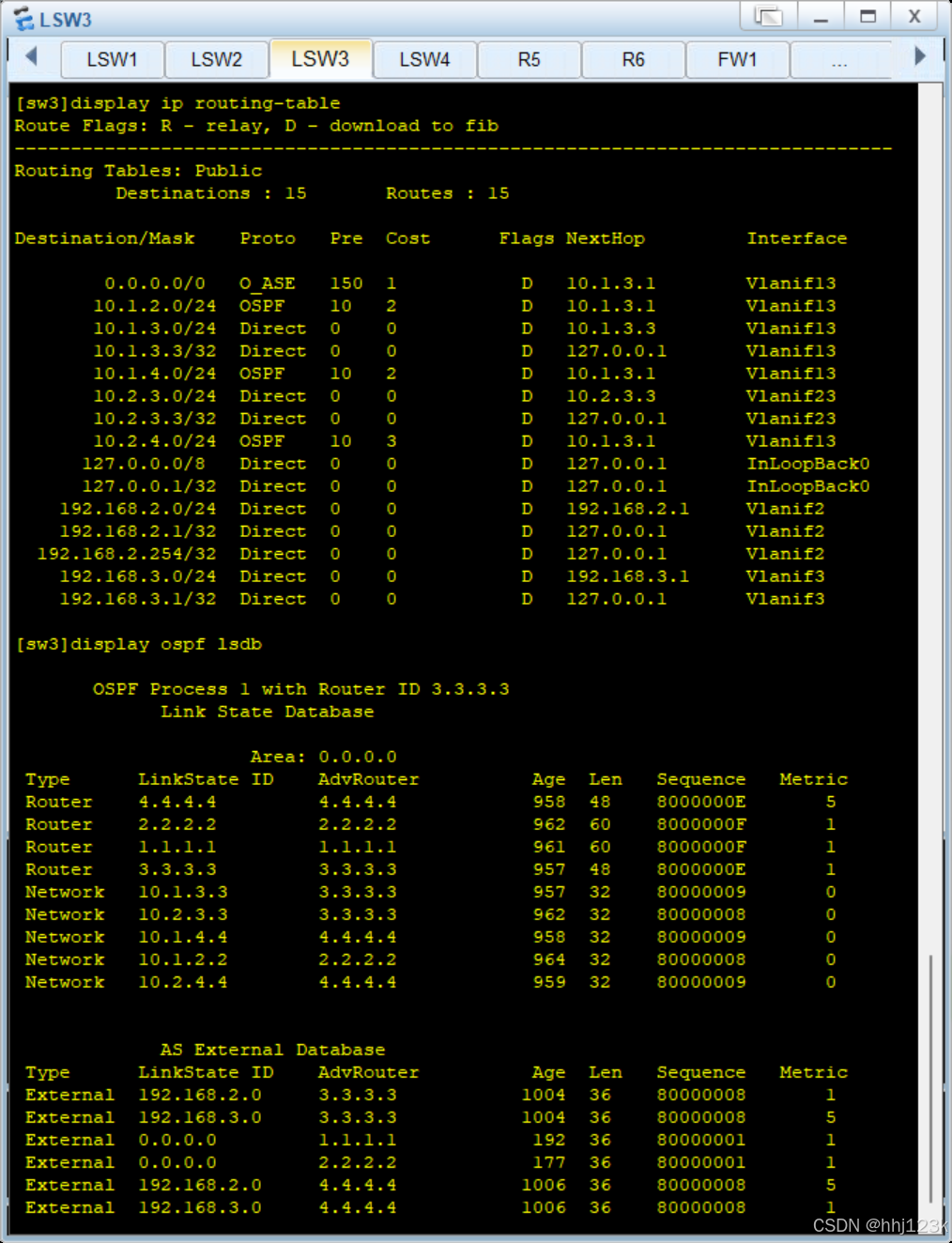

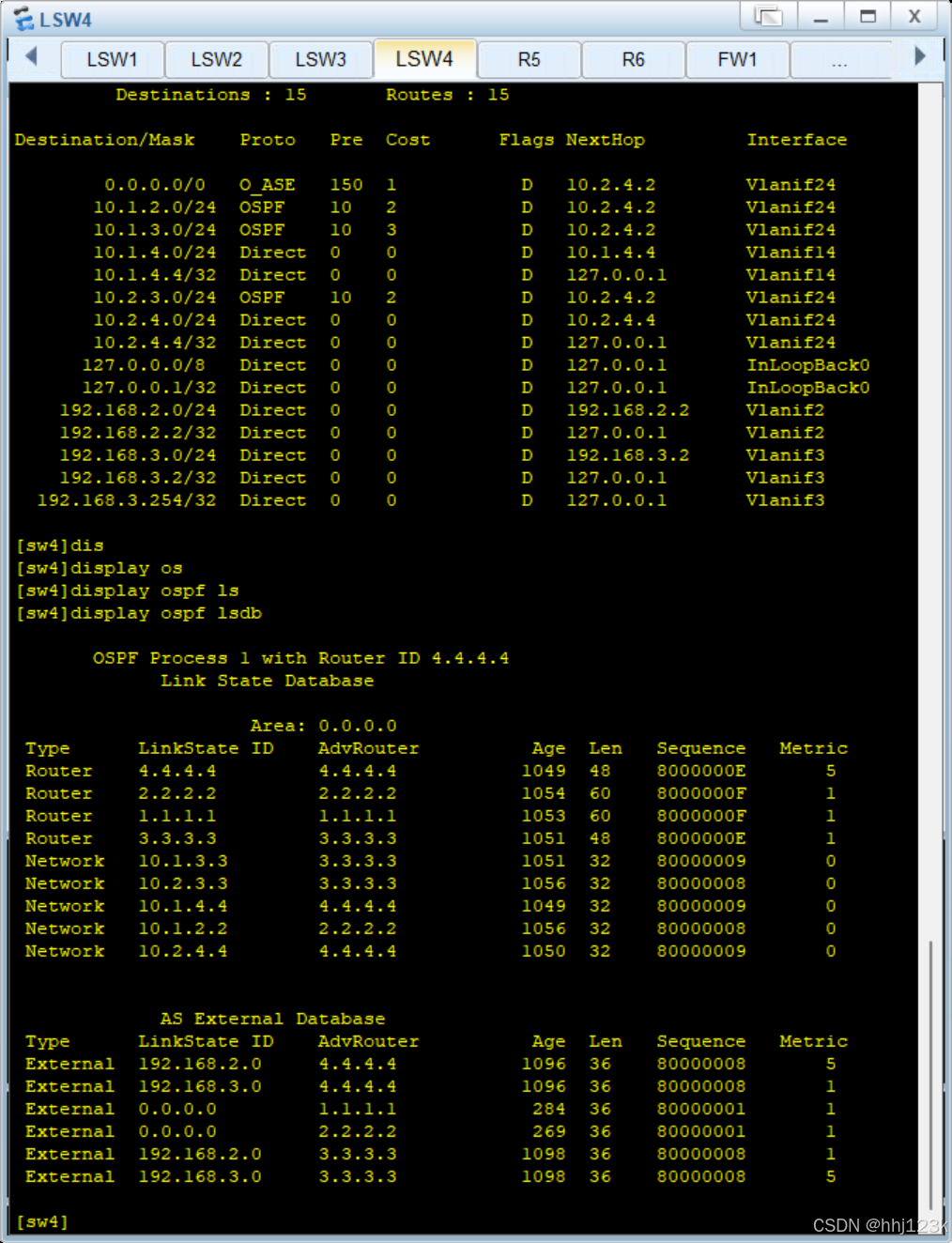

查看vrrf路由表和ospf的lsdb表

[sw1]display ip routing-table vpn-instance vrf
[sw1]display ospf lsdb

：12

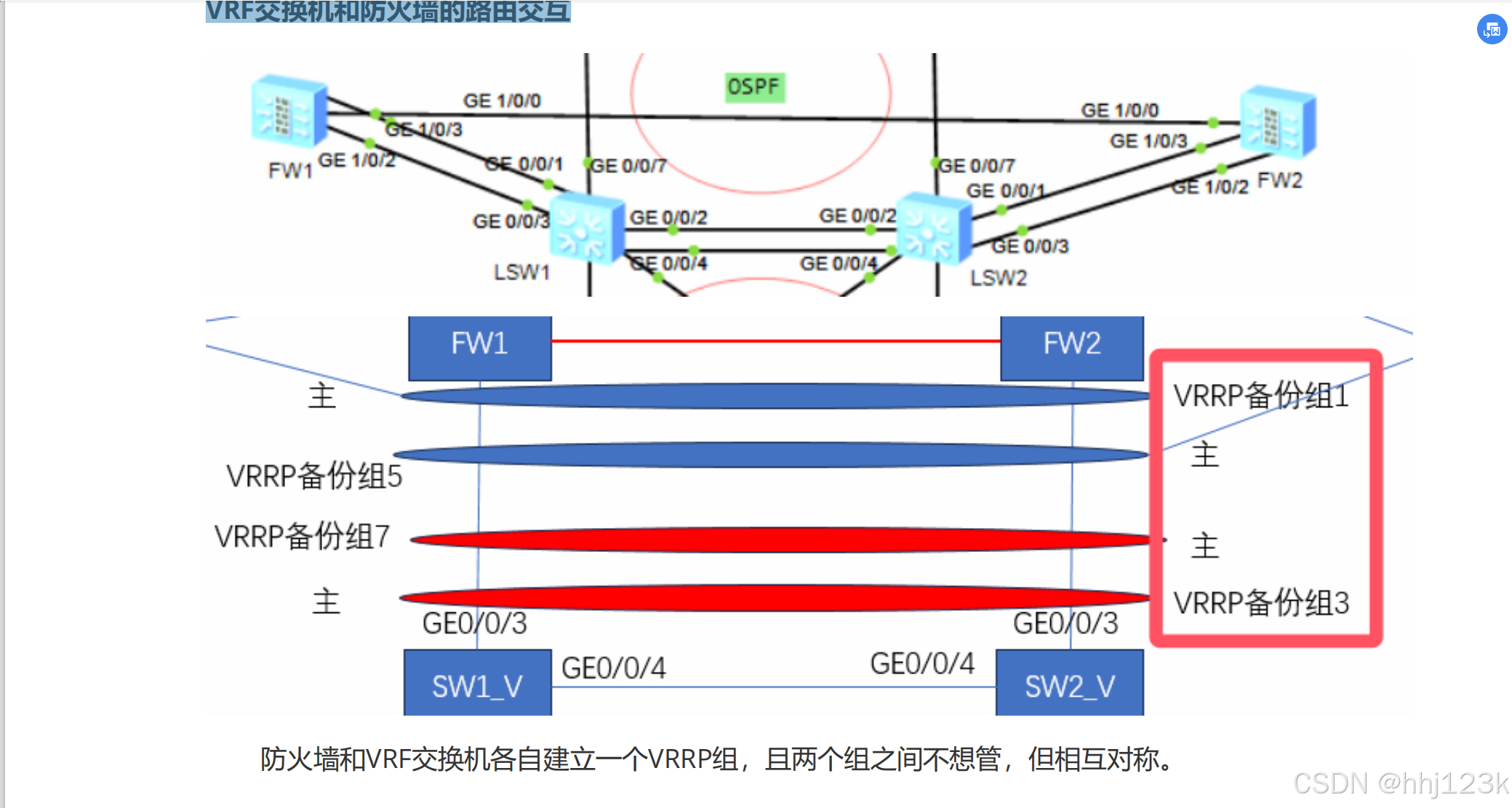

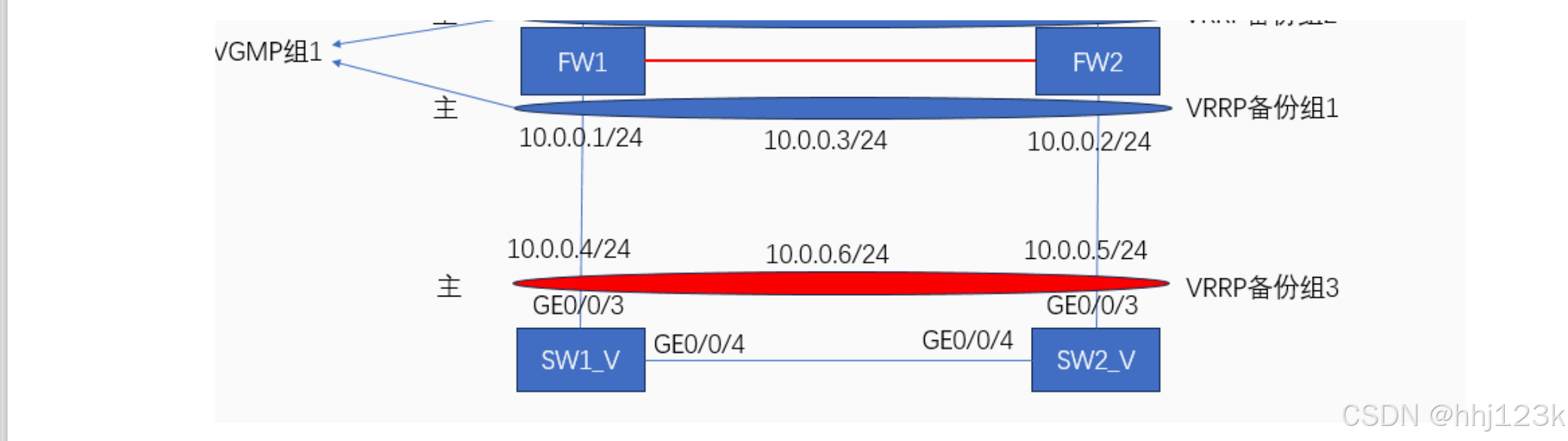

VRF交换机和防火墙的路由交互

拓扑：13

防火墙视角：

去往内部的流量，vFW路由的下一跳为交换机的VRRP备份组3的虚拟IP地址，当Master设备存在时，由

Master设备进行回复。

而当Master设备故障时，或者Master设备连接防火墙的链路故障时，VRF交换机会将Master角色进行

切换。而防火墙因为感知到接口down，也会进行主备切换。

接下来，就又备份防火墙进行数据发送，访问的下一跳还是VRRP备份组3的虚拟IP地址

VRF交换机视角：

如果流量正常来到Master设备上，将由Master设备进行路由查找，请求下一跳地址的信息，即VRRP备份

组1的虚拟IP地址，正常情况又Active设备回复

如果流量没有正常来到Master设备，即可能因为Master设备故障，那么此时不管是VRF交换机还是防火

墙都会进行主备切换。且流量还是正常转发。

如果Master路由器的下游设备链路故障，流量不得已到达Backup，但是此时Master设备还是存在的，

此时Backup设备无法通过三层转发机制转发流量，只能通过二层转发机制，将流量引导到Master设备上，此

时报文转发路径为Backup--->Master--->vFW

想要实现上述效果，需要让两台防火墙和虚拟出来的两台VRF交换机的数据转发路径同属于一个广

播域，即使用相同的VLAN和网段信息。**

拓扑：14

如果是负载分担组网形式，其逻辑是完全相同的，在每个设备上新添加一组VRRP信息。

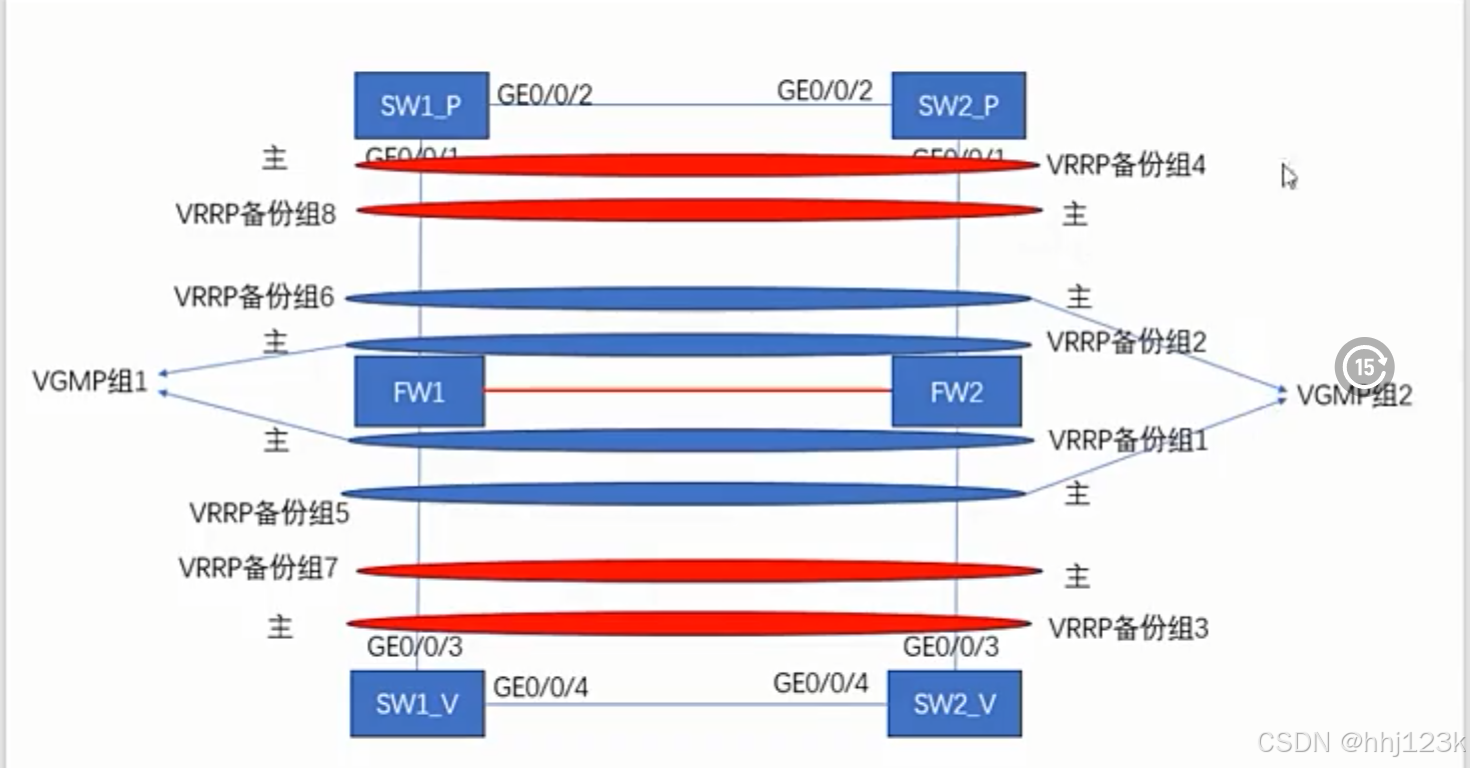

下面可以参考图15：相当于把交换机变为两个交换机（vrf，poblic），然后防火墙在两个交换机中间

拓扑：15

FW1为主

VRRP备份组1---VRRP备份组5

VRRP备份组3---VRRP备份组7

FW2为主

VRRP备份组2---VRRP备份组6

VRRP备份组4---VRRP备份组8

VRRP备份组1：VRF使用，SW1为Master，SW2为Backup

VLAN 41---10.4.1.0/24

SW1：10.4.1.1/24

SW2：10.4.1.2/24

虚拟地址：10.4.1.100

VRRP备份组2：VRF使用，SW2为Master，SW1为Backup

VLAN 42---10.4.2.0/24

SW1：10.4.2.1/24

SW2：10.4.2.2/24

虚拟地址：10.4.2.100

VRRP备份组3：Public使用，SW1为Master，SW2为Backup

VLAN 43---10.4.3.0/24

SW1：10.4.3.1/24

SW2：10.4.3.2/24

虚拟地址：10.4.3.100

VRRP备份组4：Public使用，SW2为Master，SW1为Backup

VLAN 44---10.4.4.0/24

SW1：10.4.4.1/24

SW2：10.4.4.2/24

虚拟地址：10.4.4.100

VRRP备份组5：防火墙使用，FW1为Master，FW2为Backup

VLAN 41---10.4.1.0/24

FW1：10.4.1.10/24

FW2：10.4.1.20/24

虚拟地址：10.4.1.200

VRRP备份组6：防火墙使用，FW2为Master，FW1为Backup

VLAN 42---10.4.2.0/24

FW1：10.4.2.10/24

FW2：10.4.2.20/24

虚拟地址：10.4.2.200

VRRP备份组7：防火墙使用，FW1为Master，FW2为Backup

VLAN 43---10.40.3.0/24

FW1：10.4.3.10/24

FW2：10.4.3.20/24

虚拟地址：10.40.3.200

VRRP备份组8：防火墙使用，FW2为Master，FW1为Backup

VLAN 44---10.4.4.0/24

FW1：10.4.4.10/24
FW2：10.4.4.20/24
虚拟地址：10.4.4.200

sw1：vrf：组1，2

[sw1]vlan batch 41 42   -----创建vlan

[sw1]interface GigabitEthernet 0/0/3    -----设置0/3和4口为trunk接口放通vlan41和42
[sw1-GigabitEthernet0/0/3]port link-type trunk
[sw1-GigabitEthernet0/0/3]port trunk allow-pass vlan 41 42

[sw1-GigabitEthernet0/0/3]interface GigabitEthernet 0/0/4
[sw1-GigabitEthernet0/0/4]port link-type trunk
[sw1-GigabitEthernet0/0/4]port trunk allow-pass vlan 41 42

备份组1：sw1为主----对于5
[sw1]interface Vlanif 41
[sw1-Vlanif41]ip binding vpn-instance vrf    ----将vlanif41加入vrf交换机
[sw1-Vlanif41]ip address 10.4.1.1 24
[sw1-Vlanif41]vrrp vrid 1 virtual-ip 10.4.1.100  ---设置vrrp组的虚拟IP
[sw1-Vlanif41]vrrp vrid 1 priority 120   ----因为sw1是vrrp组1的master所以要设置优先级为120
[sw1-Vlanif41]vrrp vrid 1 preempt-mode timer delay 60  ---设置抢占延时和防火墙一样为60秒
[sw1-Vlanif41]vrrp vrid 1 track interface GigabitEthernet 0/0/3 reduced 30
---监控连接防火墙的接口0/0/3，当该接口故障了之后优先级降低30

备份组2：sw1为备----对应6
[sw1-Vlanif41]interface Vlanif 42
[sw1-Vlanif42]ip binding vpn-instance vrf
[sw1-Vlanif42]ip address 10.4.2.1 24

---这里sw1作为组2的备所以只要配置虚拟IP

[sw1]ip route-static vpn-instance vrf 0.0.0.0 0 10.4.1.200    ---sw1向上的缺省路由，指向fw1
[sw1]ip route-static vpn-instance vrf 0.0.0.0 0 10.4.2.200 preference 70  ---备用指向fw2

[sw1]ip route-static 192.168.0.0 16 10.4.3.200  ---pobilc向下指向sw1
[sw1]ip route-static 192.168.0.0 16 10.4.4.200 preference 70

[sw1-ospf-1]default-route-advertise ----sw1下放缺省路由

sw2：vrf：组1，2

[sw2]vlan batch 41 42

[sw2]interface GigabitEthernet 0/0/4
[sw2-GigabitEthernet0/0/4]port link-type trunk
[sw2-GigabitEthernet0/0/4]port trunk allow-pass vlan 41 42

[sw2-GigabitEthernet0/0/4]interface GigabitEthernet 0/0/3
[sw2-GigabitEthernet0/0/3]port link-type trunk
[sw2-GigabitEthernet0/0/3]port trunk allow-pass vlan 41 42

备份组1：sw2为备----对应5
[sw2]interface Vlanif 41
[sw2-Vlanif41]ip binding vpn-instance vrf
[sw2-Vlanif41]ip address 10.4.1.2 24
[sw2-Vlanif41]vrrp vrid 1 virtual-ip 10.4.1.100

备份组2：sw2为主---对应6
[sw2-Vlanif41]interface Vlanif 42
[sw2-Vlanif42]ip binding vpn-instance vrf
[sw2-Vlanif42]ip address 10.4.2.2 24
[sw2-Vlanif42]vrrp vrid 2 virtual-ip 10.4.2.100
[sw2-Vlanif42]vrrp vrid 2 priority 120
[sw2-Vlanif42]vrrp vrid 2 preempt-mode timer delay 60
[sw2-Vlanif42]vrrp vrid 2 track interface GigabitEthernet 0/0/3 reduced 30

[sw2]ip route-static vpn-instance vrf 0.0.0.0 0 10.4.2.200    ---主要指向fw2
[sw2]ip route-static vpn-instance vrf 0.0.0.0 0 10.4.1.200 preference 70

[sw2]ip route-static 192.168.0.0 16 10.4.3.200 preference 70
[sw2]ip route-static 192.168.0.0 16 10.4.4.200  ---主要

[sw2-ospf-1]default-route-advertise

sw1：poblic：组3，4

[sw1]vlan batch 43 44

[sw1]interface GigabitEthernet 0/0/1
[sw1-GigabitEthernet0/0/1]port link-type trunk
[sw1-GigabitEthernet0/0/1]port trunk allow-pass vlan 43 4

[sw1-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[sw1-GigabitEthernet0/0/2]port link-type trunk
[sw1-GigabitEthernet0/0/2]port trunk allow-pass vlan 43 44

备份组3：sw1为主----对应7
[sw1]interface Vlanif 43
[sw1-Vlanif43]ip address 10.4.3.1 24
[sw1-Vlanif43]vrrp vrid 3 virtual-ip 10.4.3.100
[sw1-Vlanif43]vrrp vrid 3 priority 120
[sw1-Vlanif43]vrrp vrid 3 preempt-mode timer delay 60
[sw1-Vlanif43]vrrp vrid 3 track interface GigabitEthernet 0/0/1 reduced 30

备份组4：sw1为备----对应8
[sw1]interface Vlanif 44
[sw1-Vlanif44]ip address 10.4.4.1 24
[sw1-Vlanif44]vrrp vrid 4 virtual-ip 10.4.4.100



sw2：poblic：组3，4

[sw2]vlan batch 43 44

[sw2]interface GigabitEthernet 0/0/1
[sw2-GigabitEthernet0/0/1]port link-type trunk
[sw2-GigabitEthernet0/0/1]port trunk allow-pass vlan 43 44

[sw2-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[sw2-GigabitEthernet0/0/2]port link-type trunk
[sw2-GigabitEthernet0/0/2]port trunk allow-pass vlan 43 44

备份组3：sw2为备----对应7
[sw2]interface Vlanif 43
[sw2-Vlanif43]ip address 10.4.3.2 24
[sw2-Vlanif43]vrrp vrid 3 virtual-ip 10.4.3.100

备份组4：sw2为主----对应8
[sw2]interface Vlanif 44
[sw2-Vlanif44]ip address 10.4.4.2 24
[sw2-Vlanif44]vrrp vrid 4 virtual-ip 10.4.4.100
[sw2-Vlanif44]vrrp vrid 4 priority 120
[sw2-Vlanif44]vrrp vrid 4 preempt-mode timer delay 60
[sw2-Vlanif44]vrrp vrid 4 track interface GigabitEthernet 0/0/1 reduced 30

fw1和2：（激活1/0/2和3）（给接口配置IP在删除）（每次打开拓扑都要补配一次来激活接口）

HRP_M[fw1]interface GigabitEthernet 1/0/2 (+B)
HRP_M[fw1-GigabitEthernet1/0/2]ip address 1.1.1.1 24
HRP_M[fw1-GigabitEthernet1/0/2]undo ip address

HRP_M[fw1-GigabitEthernet1/0/2]interface GigabitEthernet 1/0/3 (+B)
HRP_M[fw1-GigabitEthernet1/0/3]ip address 2.2.2.2 24
HRP_M[fw1-GigabitEthernet1/0/3]undo  ip address

HRP_S[fw2]interface GigabitEthernet 1/0/2
HRP_S[fw2-GigabitEthernet1/0/2]ip address 3.3.3.3 24
HRP_S[fw2-GigabitEthernet1/0/2]undo ip address

HRP_S[fw2-GigabitEthernet1/0/2]interface GigabitEthernet 1/0/3
HRP_S[fw2-GigabitEthernet1/0/3]ip address 3.3.3.3 24
HRP_S[fw2-GigabitEthernet1/0/3]undo ip address

fw1：组5，6，7，8

vlan和接口配置

[fw1]vlan batch 41 42 43 44

[fw1]interface GigabitEthernet 1/0/0  ---1/0/0作为与fw2之间的心跳线的心跳口
[fw1-GigabitEthernet1/0/0]ip address 10.10.10.1 24

将1/0/2分为2.41，2.42两个子接口对应组5，6
[fw1]interface GigabitEthernet 1/0/2.41
[fw1-GigabitEthernet1/0/2.41]ip address 10.4.1.10 24
[fw1-GigabitEthernet1/0/2.41]vlan-type dot1q 41

[fw1-GigabitEthernet1/0/2.41]interface GigabitEthernet 1/0/2.42
[fw1-GigabitEthernet1/0/2.42]ip address 10.4.2.10 24
[fw1-GigabitEthernet1/0/2.42]vlan-type dot1q 42

将1/0/3分为3.43，3.44两个子接口对应组7，8
[fw1-GigabitEthernet1/0/2.42]interface GigabitEthernet 1/0/3.43
[fw1-GigabitEthernet1/0/3.43]ip address 10.4.3.10 24
[fw1-GigabitEthernet1/0/3.43]vlan-type dot1q 43

[fw1-GigabitEthernet1/0/2.42]interface GigabitEthernet 1/0/3.44
[fw1-GigabitEthernet1/0/3.44]ip address 10.4.4.10 24
[fw1-GigabitEthernet1/0/3.44]vlan-type dot1q 44

划分安全区域:
fw1与fw2之间dmz
fw1与vrf交换机为trust
fw1与poblic交换机为trust

[fw1]firewall zone dmz
[fw1-zone-dmz]add interface GigabitEthernet 1/0/0

[fw1]firewall zone trust
[fw1-zone-trust]add interface GigabitEthernet 1/0/2.41
[fw1-zone-trust]add interface GigabitEthernet 1/0/2.42

[fw1]firewall zone untrust
[fw1-zone-untrust]add interface GigabitEthernet 1/0/3.43
[fw1-zone-untrust]add interface GigabitEthernet 1/0/3.44

防火墙双机热备配置：
----------------------------下联VRF--------------------------
VRRP备份组5：防火墙使用，FW1为Master，FW2为Backup
[fw1]interface GigabitEthernet 1/0/2.41
[fw1-GigabitEthernet1/0/2.41]vrrp vrid 5 virtual-ip 10.4.1.200 active

VRRP备份组6：防火墙使用，FW2为Master，FW1为Backup
[fw1-GigabitEthernet1/0/2.41]interface GigabitEthernet 1/0/2.42
[fw1-GigabitEthernet1/0/2.42]vrrp vrid 6 virtual-ip 10.4.2.200 standby

----------------------------上联Public--------------------------
VRRP备份组7：防火墙使用，FW1为Master，FW2为Backup
[fw1-GigabitEthernet1/0/2.42]interface GigabitEthernet 1/0/3.43
[fw1-GigabitEthernet1/0/3.43]vrrp vrid 7 virtual-ip 10.4.3.200 active

VRRP备份组8：防火墙使用，FW2为Master，FW1为Backup
[fw1-GigabitEthernet1/0/3.43]interface GigabitEthernet 1/0/3.44
[fw1-GigabitEthernet1/0/3.44]vrrp vrid 8 virtual-ip 10.4.4.200 standby

hrp心跳线配置;
[FW1]hrp mirror session enable ---快速备份功能
[FW1]hrp interface GigabitEthernet 1/0/0 remote 10.10.10.2 ---定义心跳线和对端IP
[FW1]hrp enable

向上的缺省路由配置：（指向poblic交换机的）
HRP_M[fw1]ip route-static 0.0.0.0 0 10.4.3.100
HRP_M[fw1]ip route-static 0.0.0.0 0 10.4.4.100 preference 70    ---主要去往sw1的poblic（因为在备份组3中sw1为主），所以要修改只想sw2的poblic的优先级，防止等价路由

向下的缺省路由配置：（指向vrf交换机的）
HRP_M[fw1]ip route-static 192.168.0.0 16 192.168.1.100 ----在备份组1中sw1为主
HRP_M[fw1]ip route-static 192.168.0.0 16 192.168.2.100 preference 70

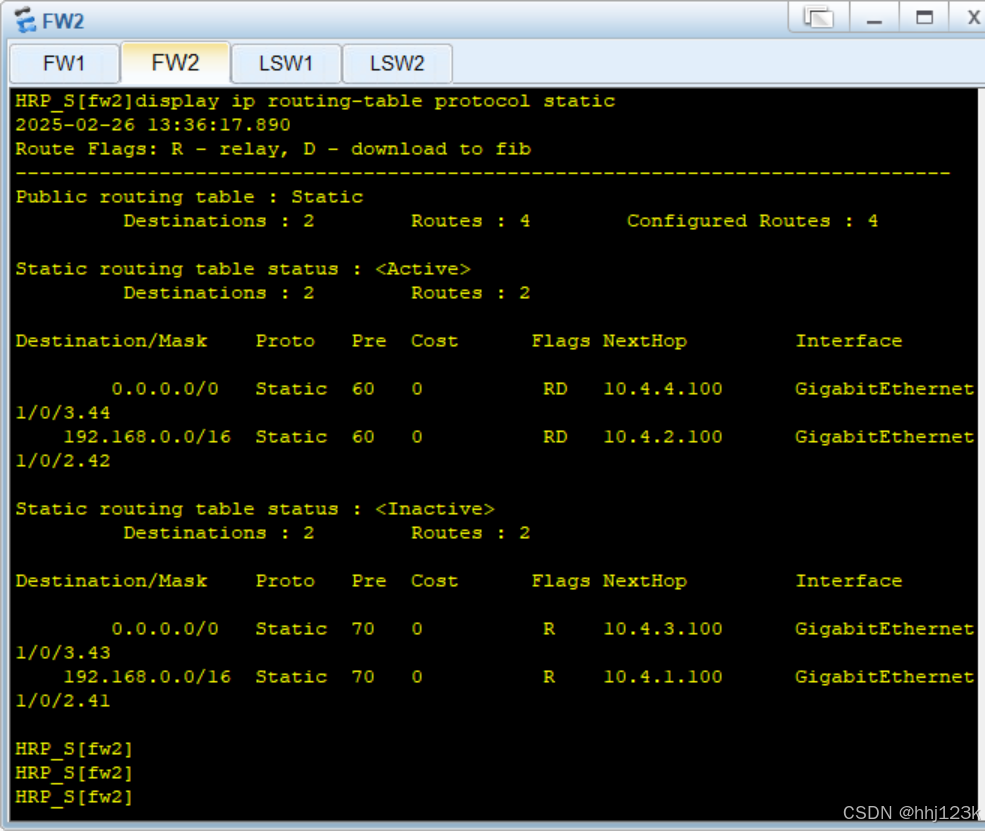

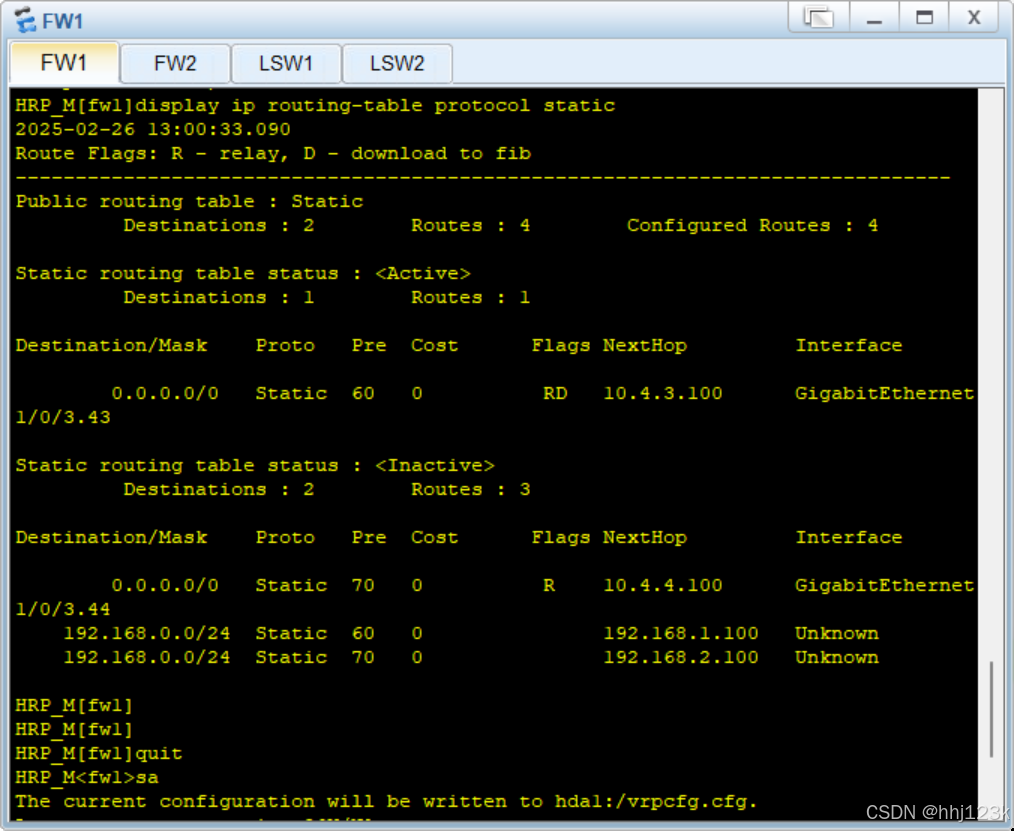

HRP_M[fw1]display ip routing-table protocol static ---查看静

：16

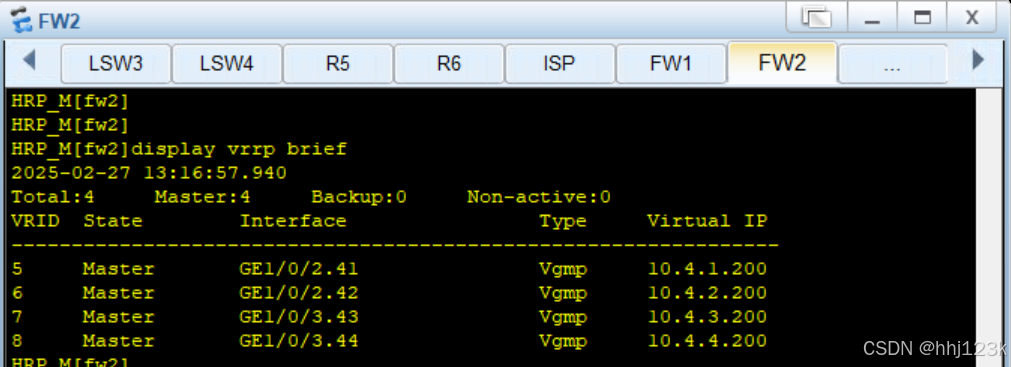

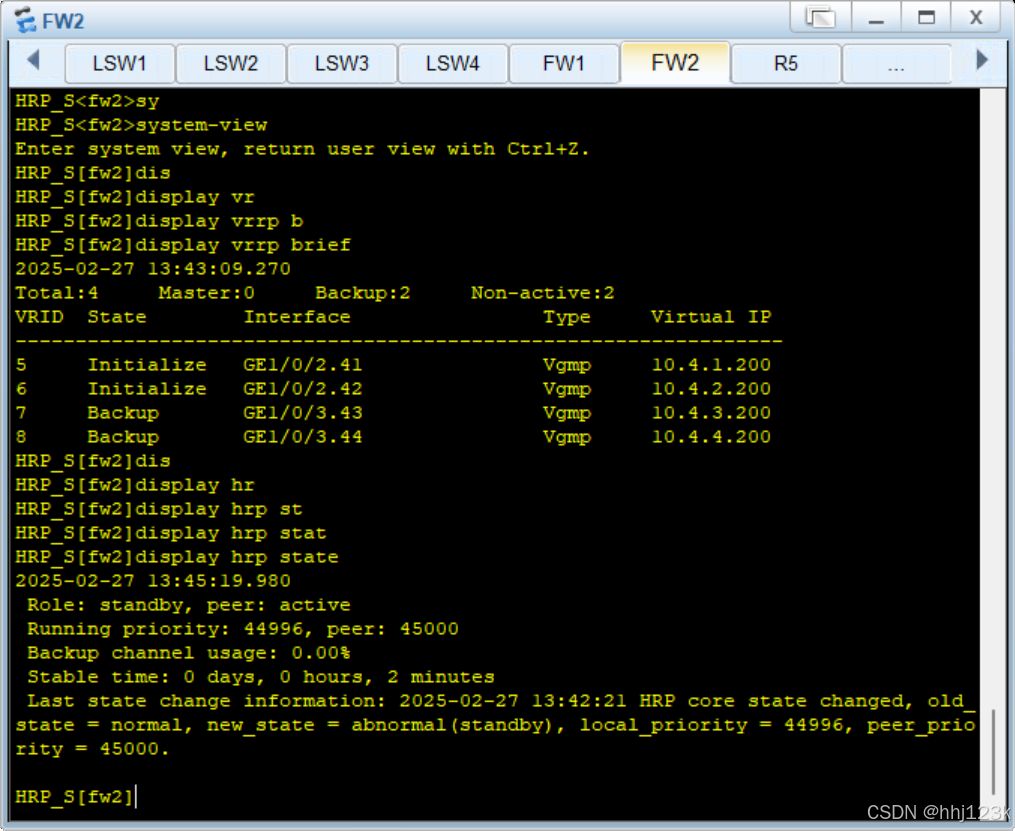

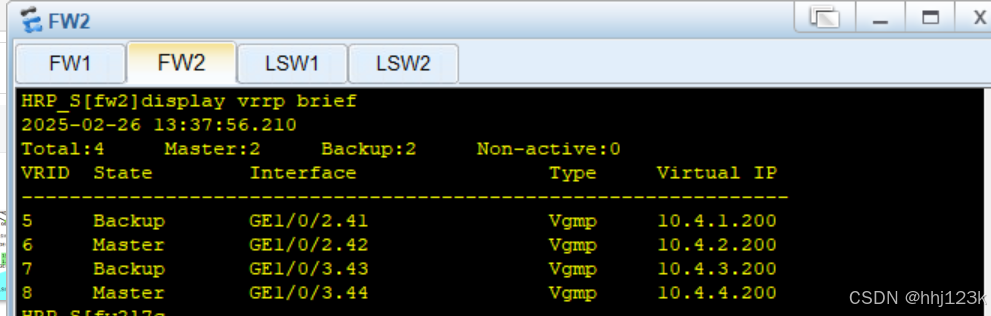

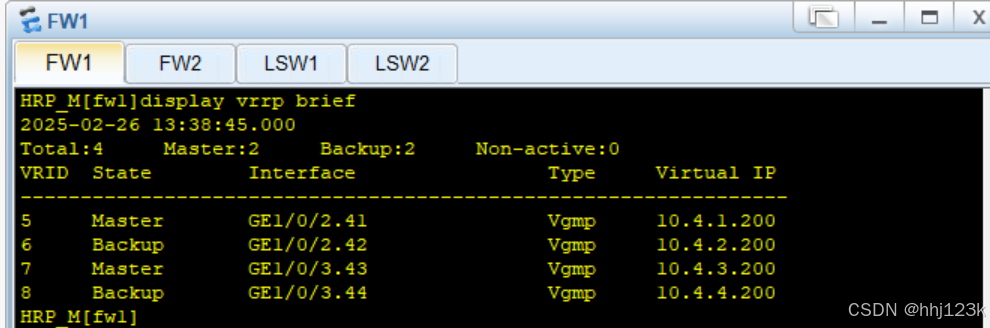

HRP_S[fw2]display vrrp brief ---查看vgmp组信息
：18

：18

安全策略：
HRP_M[fw1]security-policy (+B)
HRP_M[fw1-policy-security]rule name 1 (+B)  ---从trust 到 untrust
HRP_M[fw1-policy-security-rule-1]source-zone trust  (+B)    ---源区域
HRP_M[fw1-policy-security-rule-1]destination-zone untrust  (+B)     --目的区域
HRP_M[fw1-policy-security-rule-1]source-address 192.168.0.0 16 (+B)  ---源ip，目的为any不写
HRP_M[fw1-policy-security-rule-1]action permit  (+B)   ---动作允许

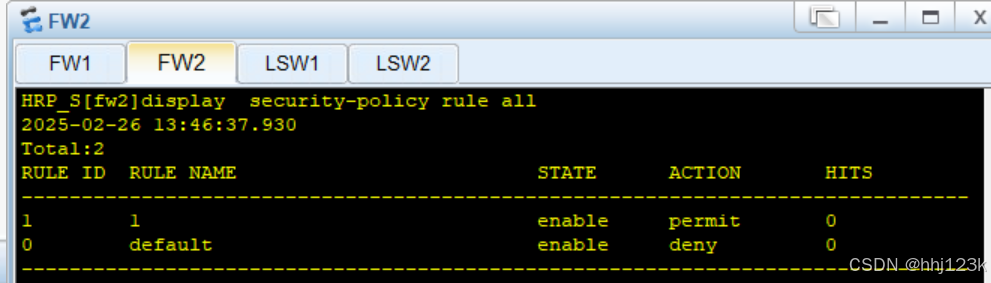

然后主设备（fw1）会把安全策略同步给备设备（fw2），可以在sw2上查看

fw2：组5，6，7，8

vlan和接口配置

[fw2]vlan batch 41 to 44

[fw2]interface GigabitEthernet 1/0/0
[fw2-GigabitEthernet1/0/0]ip address 10.10.10.2 24

将1/0/2分为2.41，2.42两个子接口对应组5，6
[fw2]interface GigabitEthernet 1/0/2.41
[fw2-GigabitEthernet1/0/2.41]ip address 10.4.1.20 24
[fw2-GigabitEthernet1/0/2.41]vlan-type dot1q 41

[fw2-GigabitEthernet1/0/2.41]interface GigabitEthernet 1/0/2.42
[fw2-GigabitEthernet1/0/2.42]ip address 10.4.2.20 24
[fw2-GigabitEthernet1/0/2.42]vlan-type dot1q 42

将1/0/3分为3.43，3.44两个子接口对应组7，8
[fw2-GigabitEthernet1/0/2.42]interface GigabitEthernet 1/0/3.43
[fw2-GigabitEthernet1/0/3.43]ip address 10.4.3.20 24
[fw2-GigabitEthernet1/0/3.43]vlan-type dot1q 43

[fw2-GigabitEthernet1/0/3.43]interface GigabitEthernet 1/0/3.44
[fw2-GigabitEthernet1/0/3.44]ip address 10.4.4.20 24
[fw2-GigabitEthernet1/0/3.44]vlan-type dot1q 44

划分安全区域:
[fw2]firewall zone dmz
[fw2-zone-dmz]add interface GigabitEthernet 1/0/0

[fw2]firewall zone trust
[fw2-zone-trust]add interface GigabitEthernet 1/0/2.41
[fw2-zone-trust]add interface GigabitEthernet 1/0/2.42

[fw2]firewall zone untrust
[fw2-zone-untrust]add interface GigabitEthernet 1/0/3.43
[fw2-zone-untrust]add interface GigabitEthernet 1/0/3.44

防火墙双机热备配置：
----------------------------下联VRF--------------------------
VRRP备份组5：防火墙使用，FW1为Master，FW2为Backup
[fw2]interface GigabitEthernet 1/0/2.41
[fw2-GigabitEthernet1/0/2.41]vrrp vrid 5 virtual-ip 10.4.1.200 standby

VRRP备份组6：防火墙使用，FW2为Master，FW1为Backup
[fw2]interface GigabitEthernet 1/0/2.42
[fw2-GigabitEthernet1/0/2.42]vrrp vrid 6 virtual-ip 10.4.2.200 active

----------------------------上联Public--------------------------
VRRP备份组7：防火墙使用，FW1为Master，FW2为Backup
[fw2]interface GigabitEthernet 1/0/3.43
[fw2-GigabitEthernet1/0/3.43]vrrp vrid 7 virtual-ip 10.4.3.200 standby

VRRP备份组8：防火墙使用，FW2为Master，FW1为Backup
[fw2]interface GigabitEthernet 1/0/3.44
[fw2-GigabitEthernet1/0/3.44]vrrp vrid 8 virtual-ip 10.4.4.200 active

hrp配置：
[fw2]hrp mirror session enable
[fw2]hrp interface GigabitEthernet 1/0/0 remote 10.10.10.1
[fw2]hrp enable

向上的缺省路由配置：（指向poblic交换机的）
HRP_S[fw2]ip route-static 0.0.0.0 0 10.4.3.100 preference 70
HRP_S[fw2]ip route-static 0.0.0.0 0 10.4.4.100

向下的静态路由配置：（指向vrf交换机的）
这里配指向192.168.0.0/16是为了方便直接包括（2.0和3.0）
HRP_S[fw2]ip route-static 192.168.0.0 16 10.4.1.100 preference 70
HRP_S[fw2]ip route-static 192.168.0.0 16 10.4.2.100

HRP_S[fw2]display ip routing-table protocol static ---查看静态路由表
：17

：17

 HRP_S[fw2]display vrrp brief ---查看vgmp组信息

：19

HRP_S[fw2]display  security-policy rule all ---查看sw2上的安全策略

：20

核心到边界

ospf（上面那个sw1，2的poblic和路由器5，6）：

SW1-SW2：VLAN 102 --- 10.12.0.0/24

SW1-R5：VLAN 105 ---- 10.15.0.0/24

SW2-R6：VLAN 206 ---- 10.26.0.0/24

R5-R6： ---- 10.56.0.0/24

sw1（poblic）：

vlan和接口配置：

[sw1]vlan  batch 102 105

[sw1]interface GigabitEthernet 0/0/7
[sw1-GigabitEthernet0/0/7]port link-type access
[sw1-GigabitEthernet0/0/7]port default vlan 105
[sw1-GigabitEthernet0/0/7]undo stp enable

[sw1]interface GigabitEthernet 0/0/2 ---之前已经配置过trunk，只要继续添加即可
[sw1-GigabitEthernet0/0/2]port trunk allow-pass vlan 102 105
[sw1-GigabitEthernet0/0/2]undo stp enable

[sw1]interface Vlanif 102
[sw1-Vlanif102]ip address 10.12.0.1 24

[sw1-Vlanif102]interface Vlanif 105
[sw1-Vlanif105]ip address 10.15.0.1 24

ospf2配置;
这里用进程号2来和vrf进行区分
[sw1]ospf 2 router-id 1.1.1.1
[sw1-ospf-2]area 0
[sw1-ospf-2-area-0.0.0.0]network 10.12.0.1 0.0.0.0
[sw1-ospf-2-area-0.0.0.0]network 10.15.0.1 0.0.0.0

sw2（poblic）：

vlan和接口配置：

[sw2]vlan batch 102 206

[sw2]interface GigabitEthernet 0/0/7
[sw2-GigabitEthernet0/0/7]port link-type access
[sw2-GigabitEthernet0/0/7]port default vlan 206
[sw2-GigabitEthernet0/0/7]undo stp enable

[sw2]interface GigabitEthernet 0/0/2
[sw2-GigabitEthernet0/0/2]port trunk allow-pass vlan 102 206
[sw2-GigabitEthernet0/0/2]undo stp enable

[sw2]interface Vlanif 102
[sw2-Vlanif102]ip address 10.12.0.2 24

[sw2-Vlanif102]interface Vlanif 206
[sw2-Vlanif206]ip address 10.26.0.2 24

ospf2配置：
[sw2]ospf 2 router-id 2.2.2.2
[sw2-ospf-2]area 0
[sw2-ospf-2-area-0.0.0.0]network 10.12.0.2 0.0.0.0
[sw2-ospf-2-area-0.0.0.0]network 10.26.0.2 0.0.0.0



r5：

接口配置：
[r5]interface GigabitEthernet 0/0/0
[r5-GigabitEthernet0/0/0]ip address 10.15.0.5 24

[r5-GigabitEthernet0/0/0]interface GigabitEthernet 0/0/1
[r5-GigabitEthernet0/0/1]ip address 10.56.0.5 24

ospf1配置：

[r5]ospf 1 router-id 5.5.5.5
[r5-ospf-1]area 0
[r5-ospf-1-area-0.0.0.0]network 10.15.0.5 0.0.0.0
[r5-ospf-1-area-0.0.0.0]network 10.56.0.5 0.0.0.0

r6：

接口配置：

[r6]interface GigabitEthernet 0/0/0
[r6-GigabitEthernet0/0/0]ip address 10.26.0.6 24

[r6-GigabitEthernet0/0/0]interface GigabitEthernet 0/0/1
[r6-GigabitEthernet0/0/1]ip address 10.56.0.6 24

ospf1配置：

[r6]ospf 1 router-id 6.6.6.6
[r6-ospf-1]area 0
[r6-ospf-1-area-0.0.0.0]network 10.26.0.6 0.0.0.0
[r6-ospf-1-area-0.0.0.0]network 10.56.0.6 0.0.0.0

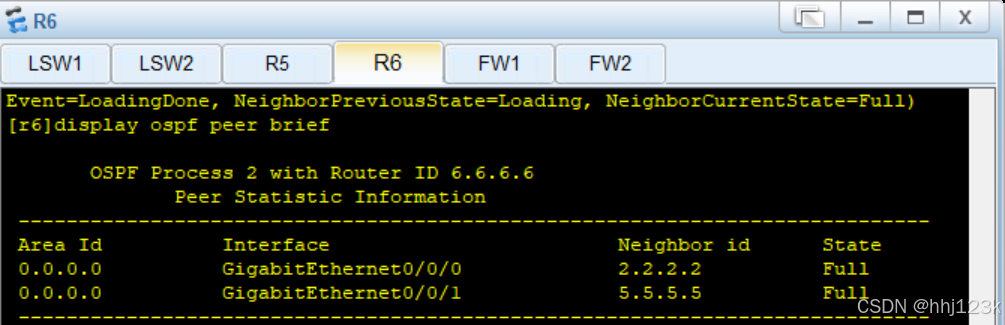

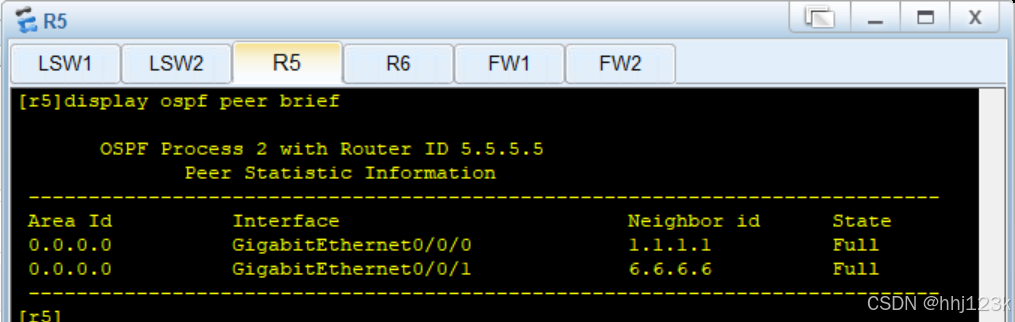

[sw1]display ospf peer brief  ----查看ospf邻居表

：21，22，23，24









 缺省

路由配置：（指向isp）

r5：

[r5]interface GigabitEthernet 0/0/2
[r5-GigabitEthernet0/0/2]ip address 12.0.0.5 24

[r5]ip route-static 0.0.0.0 0 12.0.0.100  ---缺省路由

[r5]ospf 1
[r5-ospf-2]default-route-advertise  ----下放缺省路由

[r5]acl 2000
[r5-acl-basic-2000]rule permit source 192.168.0.0 0.0.255.255 ---抓取流量

[r5]interface GigabitEthernet 0/0/2
[r5-GigabitEthernet0/0/2]nat outbound 2000  ----nat配置

r6：

[r6]interface GigabitEthernet 0/0/2
[r6-GigabitEthernet0/0/2]ip address 13.0.0.6 24

[r6]ip route-static 0.0.0.0 0 13.0.0.100

[r6]ospf 1
[r6-ospf-2]default-route-advertise

[r6]acl 2000
[r6-acl-basic-2000]rule permit source 192.168.0.0 0.0.255.255

[r6]interface GigabitEthernet 0/0/2
[r6-GigabitEthernet0/0/2]nat outbound 2000

isp:

[isp100]interface GigabitEthernet0/0/0
[isp100-GigabitEthernet0/0/0]ip address 12.0.0.100 24

[isp100-GigabitEthernet0/0/0]interface GigabitEthernet0/0/1
[isp100-GigabitEthernet0/0/1]ip address 13.0.0.100 24

[isp100]interface LoopBack 0
[isp100-LoopBack0]ip address 100.1.1.1 24



sw3，4:

[sw3]display ip routing-table  --查看路由表
[sw3]display ospf lsdb  --查看lsdb表

 ：25，26

sw1，2：

[sw1]display ip routing-table vpn-instance vrf
:27,28

将sw1上poblic上去往192.168.2.0和3.0的静态路由重发表给r5，6,防止r5，6因为没有回程路由丢弃来自2.0和3.0的信息
[sw1-ospf-2]import-route static
[sw2-ospf-2]import-route static

测试;

192.168.2.1-100.1.1.1

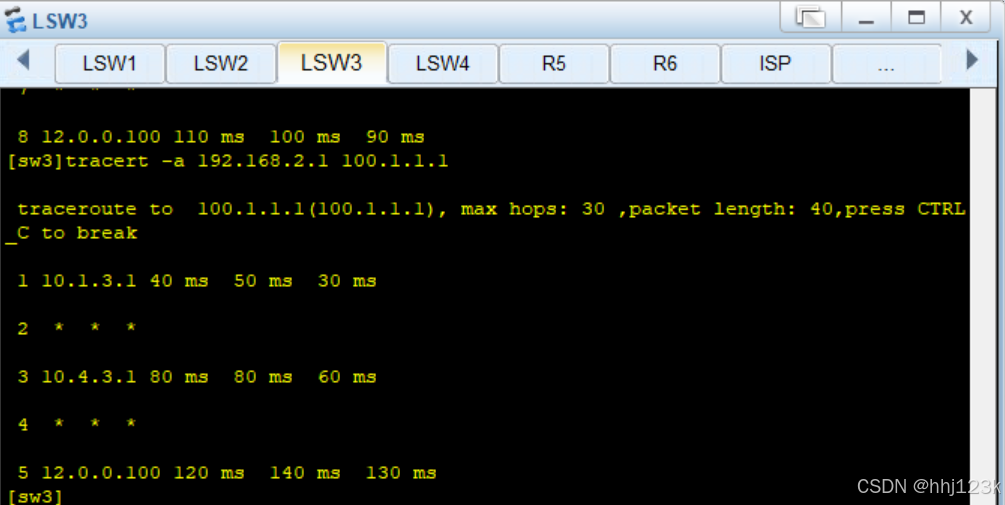

[sw3]tracert -a 192.168.2.1 100.1.1.1
去往10.4.3.1是sw1的poblic
12.0.0.100 120是路由器isp
说明可以到达

 ：29

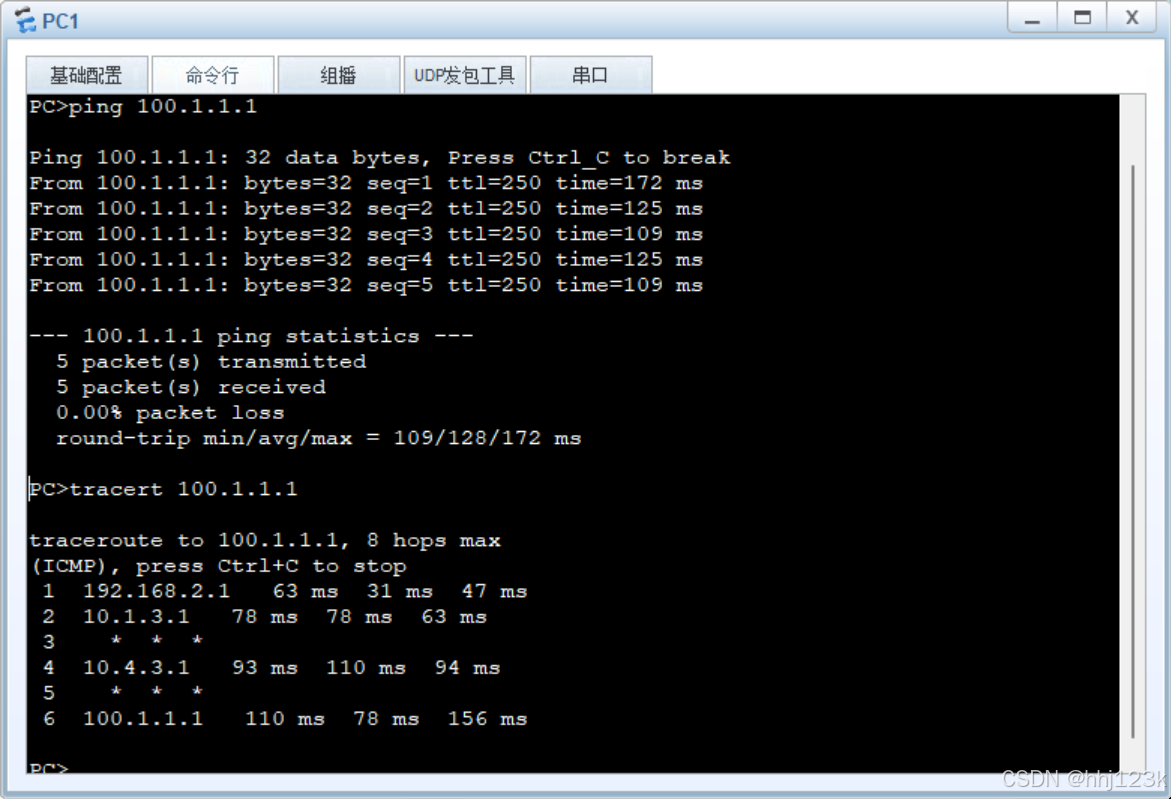

用pc1和2来测100.1.1.1

PC>ping 100.1.1.1

PC>tracert 100.1.1.1---可以看到从pc1到isp的路径

pc1-sw3-sw1的vrf-fw1（不回）-sw1的poblic-r5（边界路由器，不回）-isp

：30.31

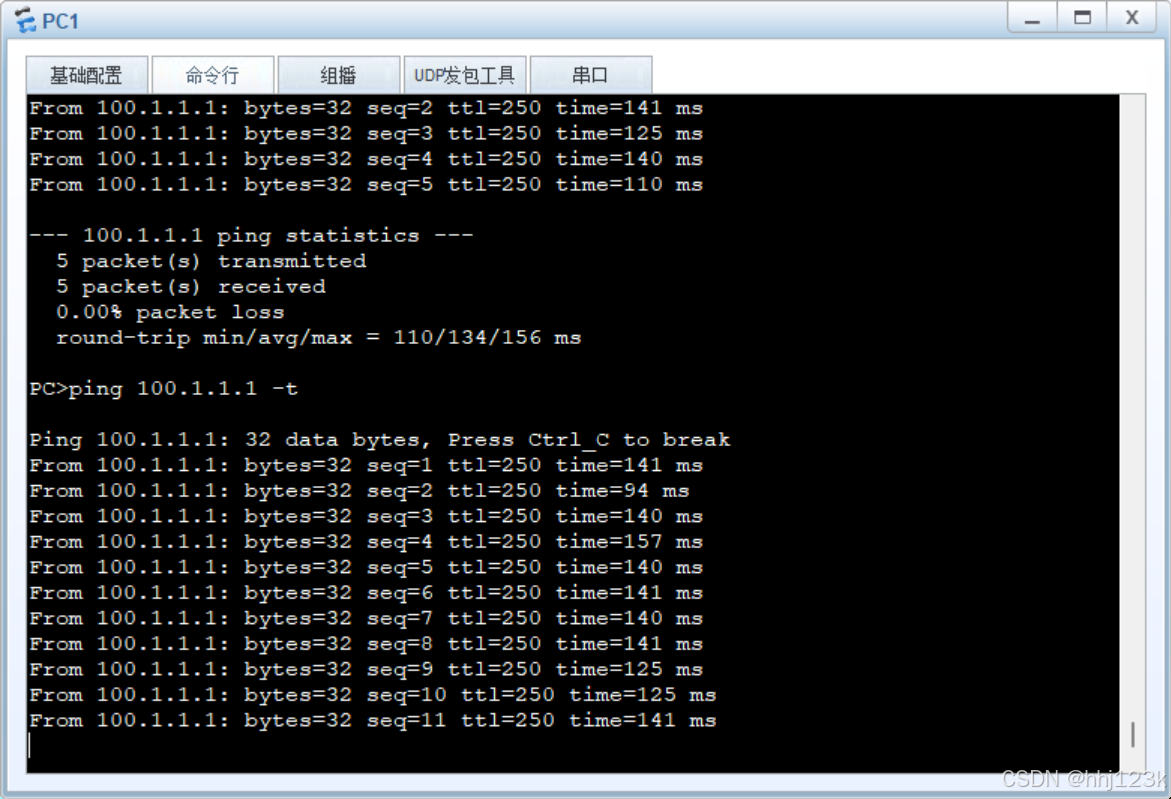

关闭sw1上的某个接口看pc1是否可以继续ping通100.1.1.1

PC>ping 100.1.1.1 -t  ---长ping100.1.1.1

然后关闭sw1的vrf的0/0/1接口
[sw1-GigabitEthernet0/0/1]shutdown

没断还在继续

：32

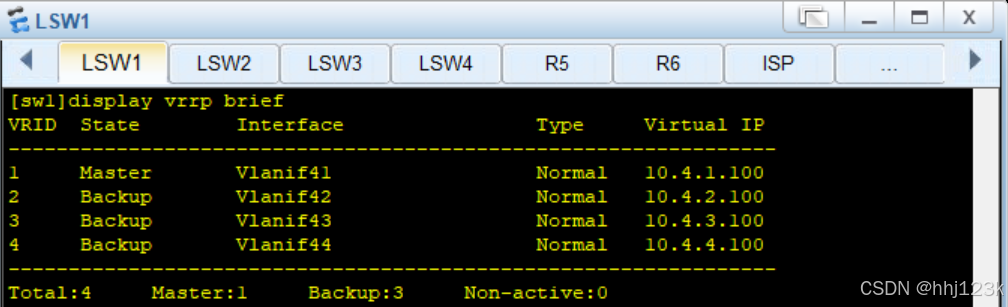

[sw1]display vrrp brief

：33

HRP_S[fw1]display vrrp brief

：34

HRP_M[fw2]display vrrp brief

：35

[SW2]display  vrrp brief

：36

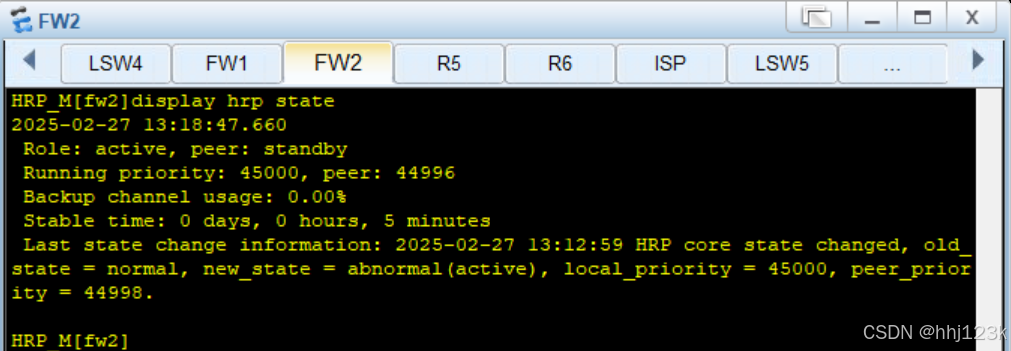

HRP_M[fw2]display hrp state ---查看现在的fw2vgmp状态

：37

这边的peer为44996是因为在这个接口上有两个vrrp组，一个vrrp是减2，两个就是减4

将sw1的vrf0/0/1接口恢复
[sw1-GigabitEthernet0/0/1]undo shutdown

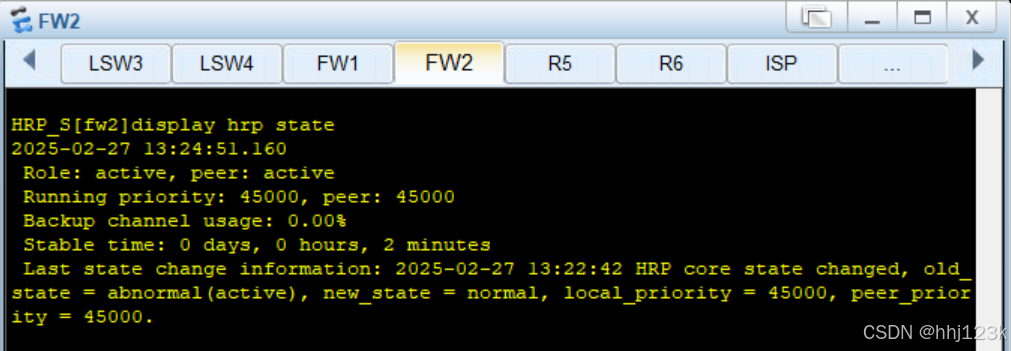

HRP_S[fw2]display hrp state

：39

然后发现sw1对应fw1的接口有反了，因为拓扑上的接口好显示错了位置，所以要将vlanif41，43两个active的vgmp组的监控接口反过来

拓扑修改后：47

在sw1进行修改

[sw1-Vlanif41]undo vrrp vrid 1 track interface GigabitEthernet
[sw1-Vlanif41]vrrp vrid 1 track interface GigabitEthernet 0/0/1 reduced 30

[sw1-Vlanif43]undo vrrp vrid 3 track interface GigabitEthernet
[sw1-Vlanif43]vrrp vrid 3 track interface GigabitEthernet 0/0/3 reduced 30

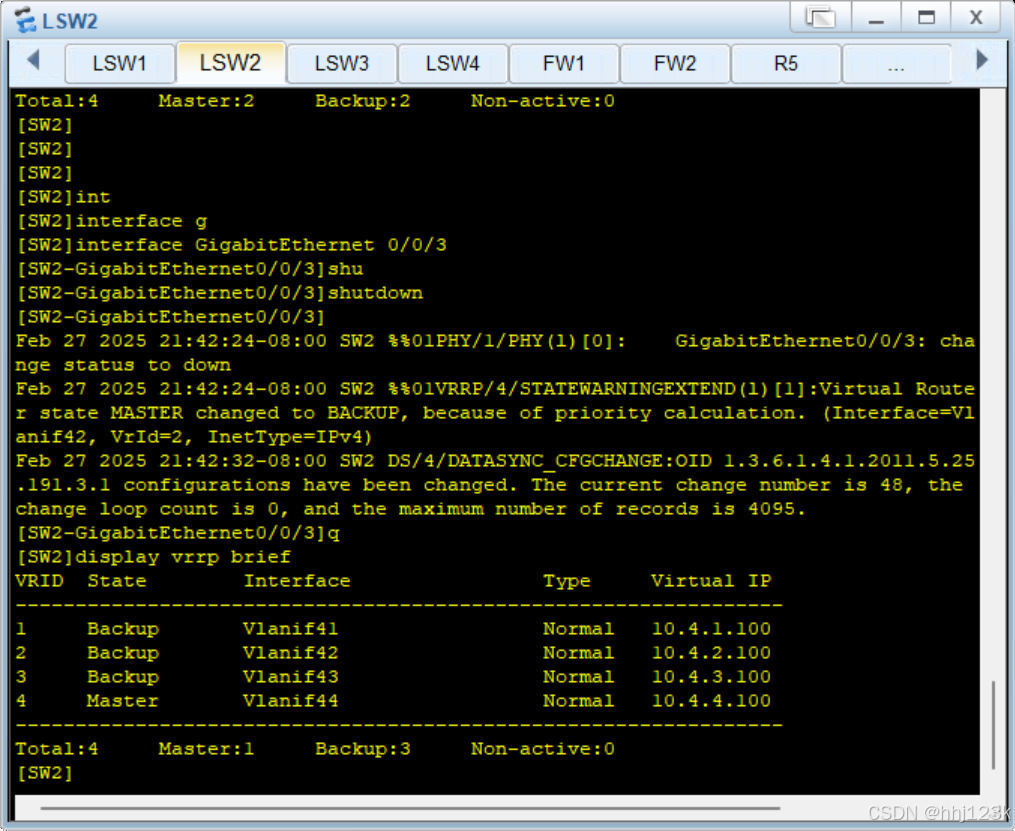

用pc2做测试关闭sw2的0/0/3口，这里sw2没有配错

PC>ping 100.1.1.1 -t  ---长ping100.1.1.1

[SW2]interface GigabitEthernet 0/0/3
[SW2-GigabitEthernet0/0/3]shutdown

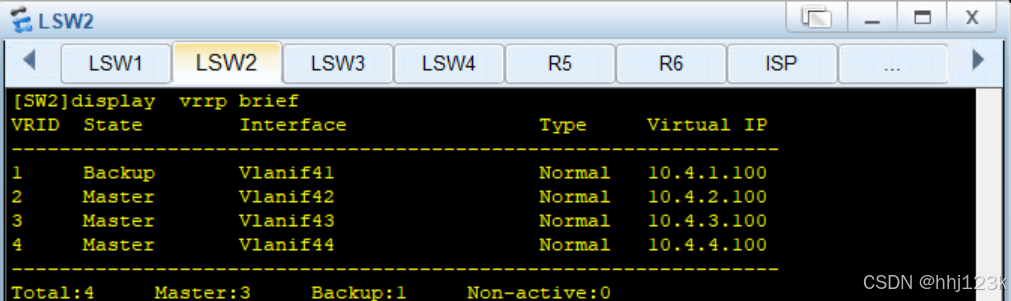

[SW2]display vrrp brief

：40

HRP_S[fw2]display vrrp brief
HRP_S[fw2]display hrp state

：41

关闭fw1上的1/0/2.41子接口



HRP_M[fw1-GigabitEthernet1/0/2.41]shutdown

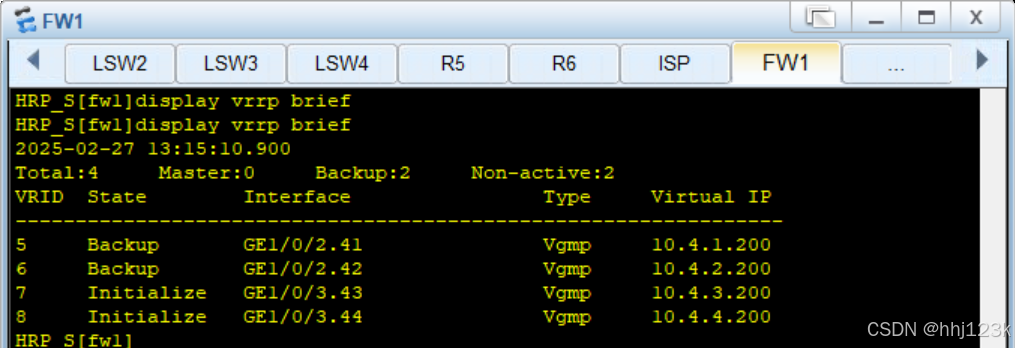

HRP_S[fw1]display vrrp brief

：42

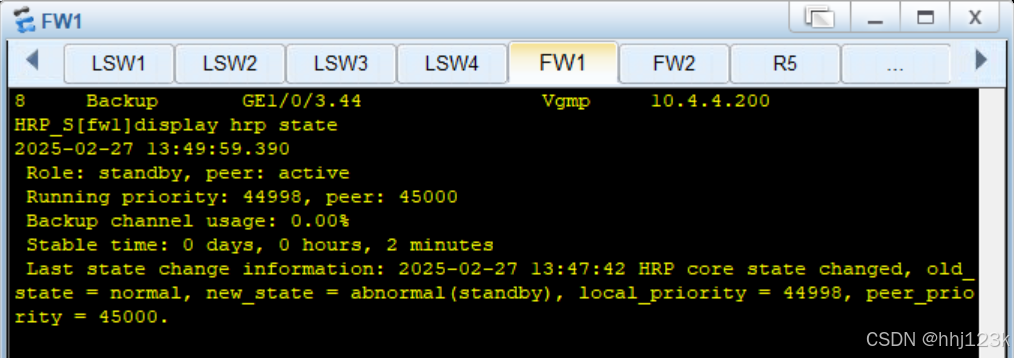

HRP_S[fw1]display hrp state

：43

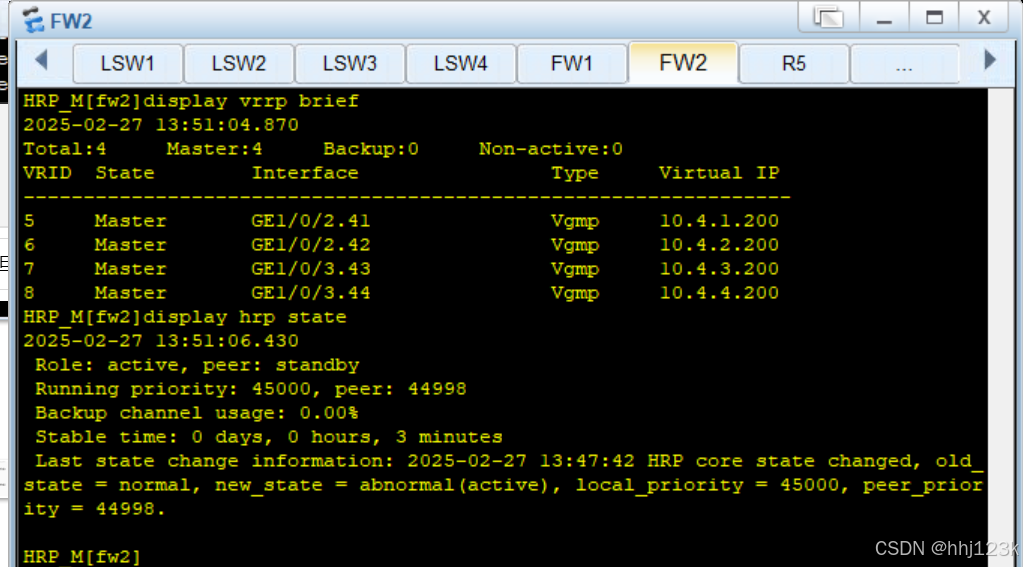

HRP_M[fw2]display vrrp brief
HRP_M[fw2]display hrp state

：44

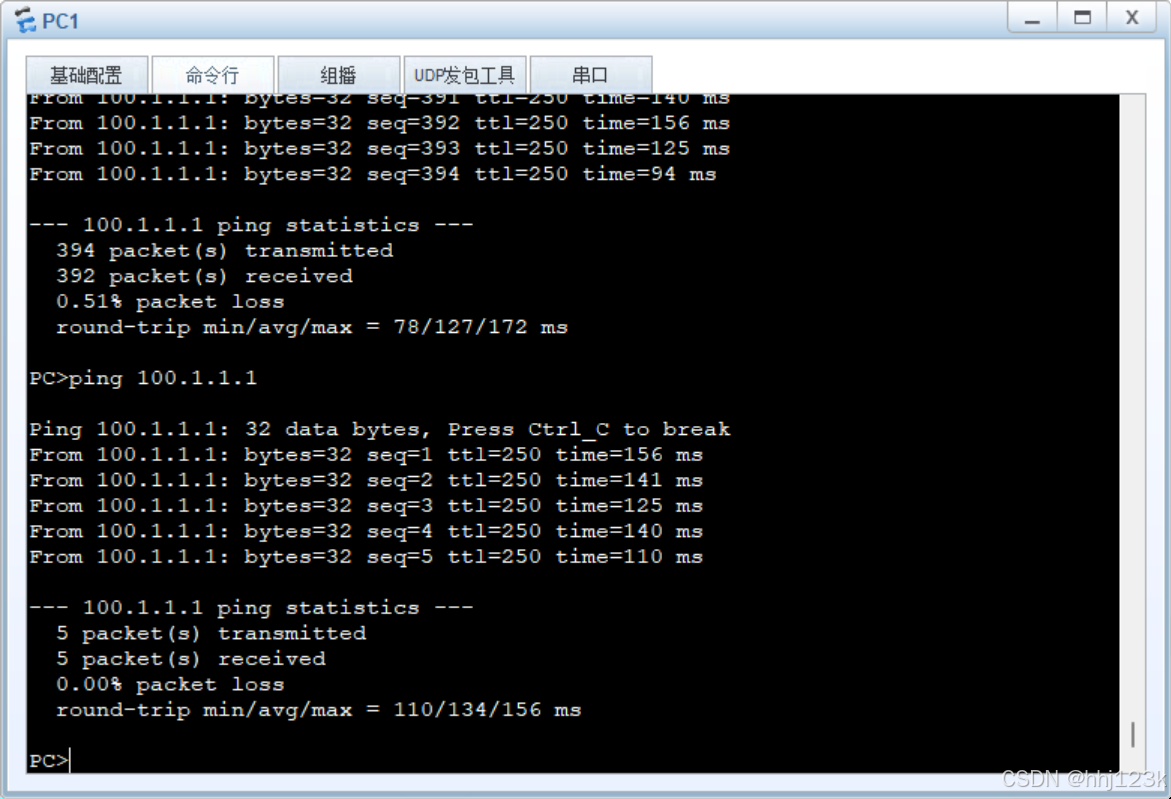

pc1长ping100.1.1.1

：45

HRP_S[fw1-GigabitEthernet1/0/2.41]undo shutdown ----恢复1/0/2.41子接口

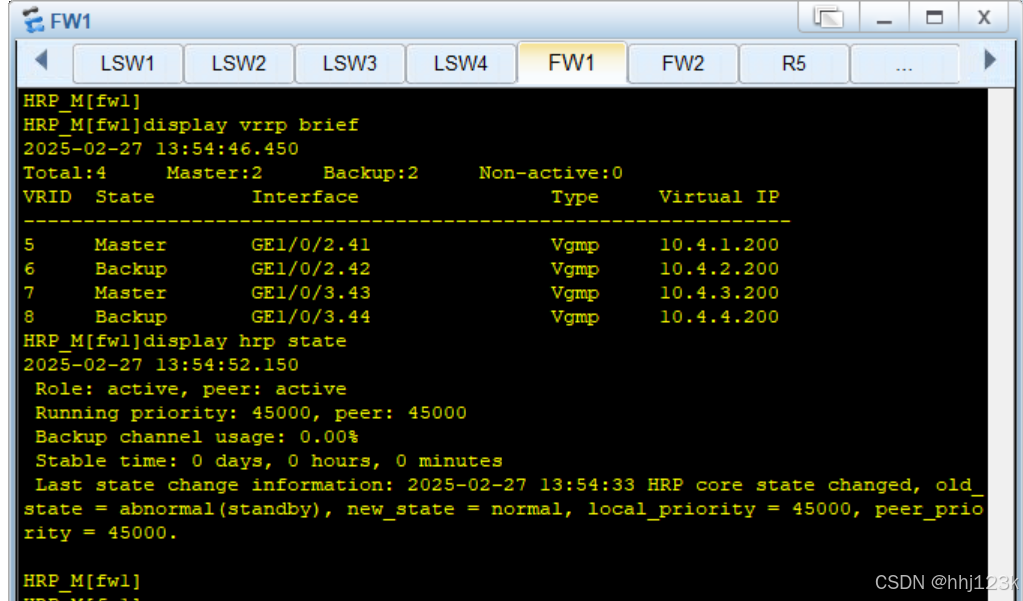

HRP_M[fw1]display vrrp brief
HRP_M[fw1]display hrp state

：46
