电子元器件基础知识day1

1.电阻（R）

定义：电阻器是一种能够阻碍电流通过的元器件。（简称电阻）

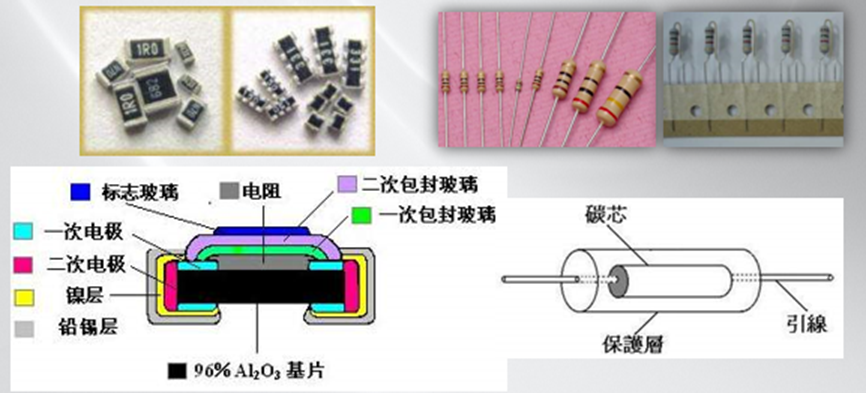

按制造材料不同分类：碳膜电阻、金属膜电阻、线绕电阻，捷比信电阻，薄膜电阻等。

按阻值特性可分为：固定电阻、可调电阻、特种电阻(敏感电阻)。

作用：分流、限流、分压、降压、隔离、偏置等。

性能指标

（1）标称阻值

（2）允许误差

（3）额定功率---规定环境->长时间工作没有损坏->电阻器允许消耗的功率->常见（1/16W、1/8W等）

用途：阻碍电流流过，应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等，在

在数字电路中功能有上拉电阻和下拉电阻。

上拉电阻：将悬空引脚 “拉向高电平”，适用于需要默认高电平的场景（如按键接地、OD 门输出）；

下拉电阻：将悬空引脚 “拉向低电平”，适用于需要默认低电平的场景（如按键接 VCC）。

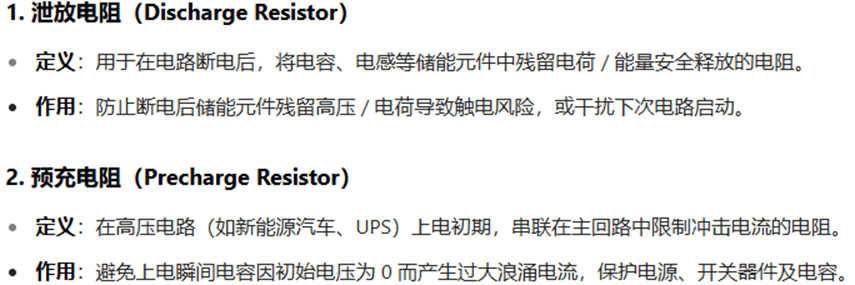

补充知识点：

热敏电阻器：正温度系数热敏电阻（PTC）和负温度系数热敏电阻（NTC）；

好坏判别：万用表电阻挡测得实际阻值与标称值一致或在充许误差范围内为好（烧坏一般变黑色）。在路测量实际阻值≤标称值。

2.电容器（C）

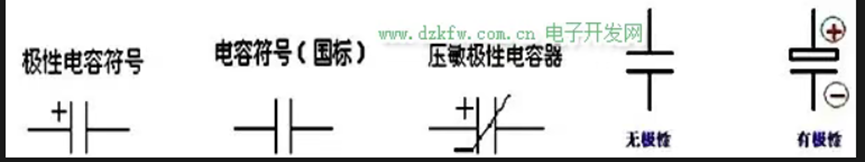

定义：电容器是一种容纳贮存电荷的器件（简称电容）分无极和有极两类，有极性电容长脚为正极、短脚为负极。

电容器构造：由两片金属膜紧靠引出脚，中间用绝缘介质材料隔开而组成的元件。

特性：隔直流电通交流电
作用：隔直通交，耦合，旁路，滤波，调谐回路、能量转换控制电路等方面。

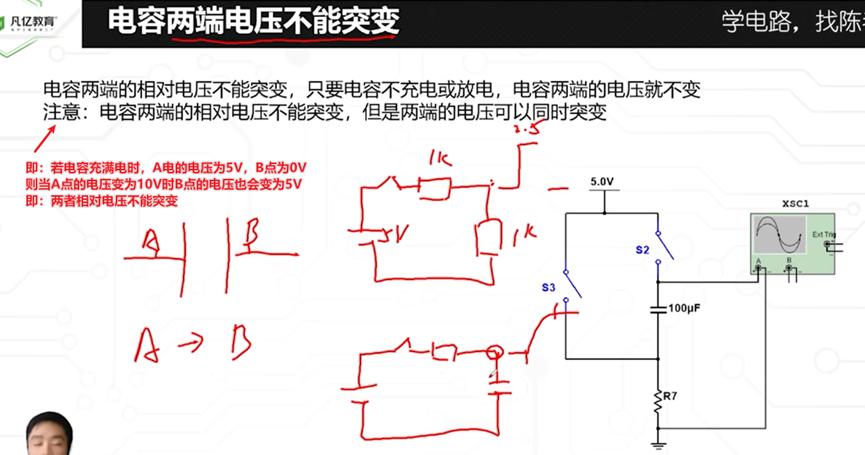

如何理解电容两端电压不能突变？

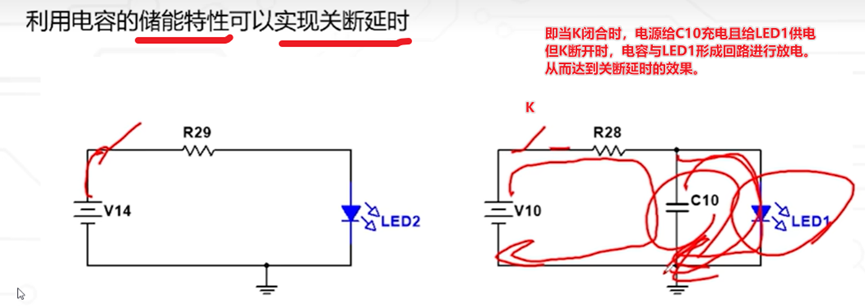

利用电容的储能特性可以实现关断延时

好坏判别：

两极短路放电后，用万用表电阻挡测，表针摆出后能返回到原处为好；表针摆出后不返回为短路；表针摆出后返回不到原处为好漏电；表针不摆出为开路；短路、开路、漏电严重为损坏。

对于小电容，测量表针不摆动，再用串联“电笔法”或“交流信号法” 判定好坏。

主要参数：

耐压：表示容量在长期工作过程中能接受的最高电压值，单位：伏特（V）。

代换电容时，容量一般上要相同，耐压要≥电源电压的1.414倍。
容量：容量的大小就是表示能贮存电能的大小；

电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)。

3.电感器（L）

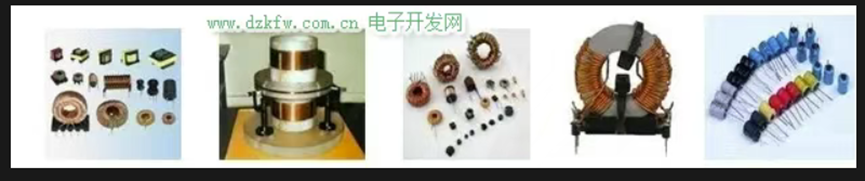

定义：电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成，有的还加上磁芯或铁芯材料，通电后产生电感量，是能够把电能转化为磁能而存储起来的元件，又称扼流器、电抗器、动态电抗器。

电感的特性：通直流电阻交流电

直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；

当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，交流电频率越高，线圈阻抗越大。
作用：滤波、升压、谐振、分频等。

在电路中可与电容组成串、并联振荡电路。
好坏判别：万用表电阻挡测有一定阻值不开、短路为好（烧坏一般变黑色）。

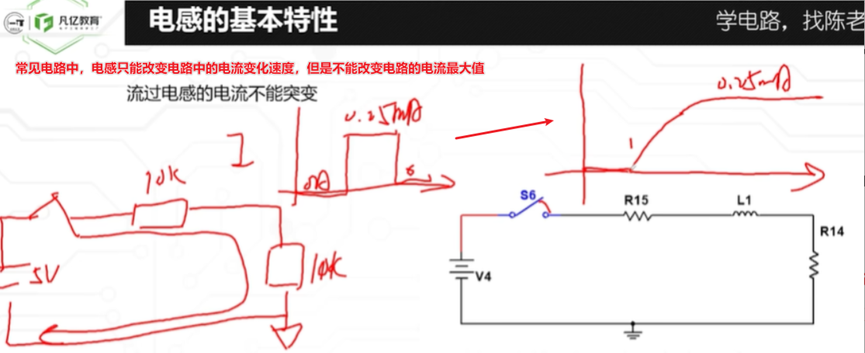

如何理解电感两端电流不能突变？
