玳瑁的嵌入式日记---0923（ARM）

1.链接脚本的作用？各个段存放什么类型数据

SECTIONS
{. = 0x87800000;.text : {obj/start.o*(.text)}.rodata ALIGN(4) : {*(.rodata*)}.data  ALIGN(4) : {*(.data)}__bss_start = .;.bss ALIGN(4) : {*(.bss) *(COMMON)}__bss_end = .;
}

链接脚本的整体作用

        这个链接脚本定义了程序在内存中的布局，指定了各代码段和数据段的加载地址、排列顺序及对齐方式，最终指导链接器将多个目标文件合并为一个可执行文件。具体来说，它完成了以下工作：

1. 设定程序的起始加载地址为 0x87800000（通常是嵌入式系统中的 RAM 或 Flash 地址）
2. 规定了各段（.text、.rodata、.data、.bss）的排列顺序和对齐要求
3. 定义了 __bss_start 和 __bss_end 符号，用于标记.bss 段的起止位置（方便运行时初始化）

各段的具体含义及存储数据类型

1. .text 段

   • 起始地址：0x87800000（通过 . = 0x87800000 设定）
   • 包含内容：
     • 优先存放 obj/start.o（通常是启动文件，包含程序入口、中断向量表等关键代码）
     • 随后合并所有目标文件的 .text 段（*(.text)）
   • 存储数据：程序的可执行指令（机器码），如函数实现、汇编指令等，只读可执行

2. .rodata 段

   • 特性：ALIGN(4) 表示按 4 字节对齐（提高访问效率）
   • 包含内容：*(.rodata*) 表示合并所有目标文件的只读数据段
   • 存储数据：只读常量，如字符串常量（"hello"）、const 修饰的全局变量等，只读不可修改

3. .data 段

   • 特性：ALIGN(4) 按 4 字节对齐
   • 包含内容：*(.data) 合并所有目标文件的已初始化数据段
   • 存储数据：已初始化的全局变量和静态变量，如 int a = 10;，可读可写

4. .bss 段

   • 特性：ALIGN(4) 按 4 字节对齐
   • 包含内容：
     • *(.bss) 合并所有目标文件的未初始化数据段
     • *(COMMON) 处理未初始化的全局变量（C 语言中未显式初始化的全局变量默认放在 COMMON 块）
   • 存储数据：未初始化的全局变量和静态变量（如 int b;），运行时会被自动初始化为 0，可读可写
   • 特殊符号：
     • __bss_start = .; 标记.bss 段的起始地址
     • __bss_end = .; 标记.bss 段的结束地址（这两个符号通常在启动代码中用于实现.bss 段的清零初始化）

总结

        该脚本典型用于嵌入式系统（如 ARM 架构开发板），通过固定起始地址和规范段布局，确保程序能在指定内存空间正确加载和运行。各段按 .text→.rodata→.data→.bss 的顺序排列，符合程序执行时的内存使用逻辑（代码→只读数据→已初始化数据→未初始化数据）。

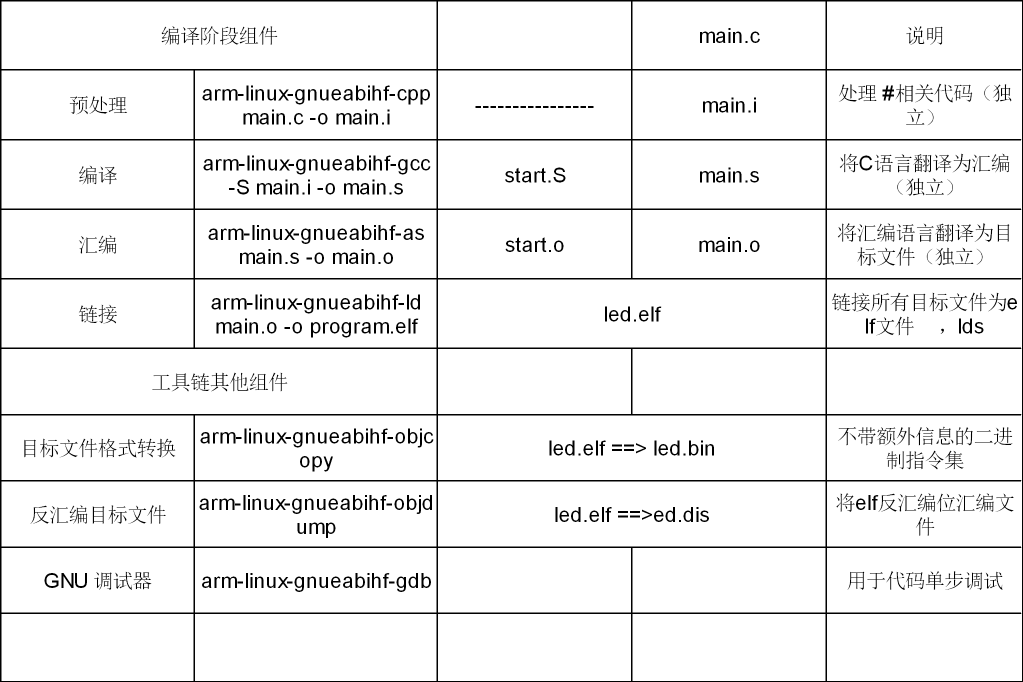

2.编译过程需要哪些工具，分别什么作用？

1. 交叉编译器工具链 (arm-linux-gnueabihf-)这是针对 ARM 架构的交叉编译工具链，用于在 x86 等主机平台上编译能在 ARM 架构设备上运行的程序。

2. gcc (交叉编译版本：arm-linux-gnueabihf-gcc)

   • 作用：C 语言编译器
   • 在这里负责将 C 源代码 (.c) 和汇编源代码 (.S) 编译为目标文件 (.o)
   • 使用了-Wall（显示所有警告）、-nostdlib（不链接标准库）、-c（只编译不链接）等选项

3. ld (交叉编译版本：arm-linux-gnueabihf-ld)

   • 作用：链接器
   • 负责将所有目标文件 (.o) 链接成可执行的 ELF 格式文件 (.elf)
   • 通过-Timx6ull.lds指定链接脚本，控制链接过程和内存布局

4. objcopy (交叉编译版本：arm-linux-gnueabihf-objcopy)

   • 作用：目标文件转换工具
   • 在这里将 ELF 格式的可执行文件 (.elf) 转换为二进制文件 (.bin)
   • 使用-O binary指定输出格式为二进制，-S移除符号表和重定位信息，-g移除调试信息

5. objdump (交叉编译版本：arm-linux-gnueabihf-objdump)

   • 作用：目标文件反汇编工具
   • 用于将 ELF 格式文件反汇编，生成汇编代码文本文件 (.dis)
   • 通过-D选项对所有段进行反汇编，方便调试和分析

        这些工具共同完成了从源代码到可在 ARM 设备上运行的二进制文件的完整编译流程：源代码编译→目标文件链接→格式转换→反汇编分析。

3.led点灯程序需要进行哪些步骤？

一、硬件基础准备

1. 硬件连接确认
   • 确定 LED 与 MCU 引脚的连接：代码中使用GPIO1_IO03引脚（通过GPIO1->DR操作第 3 位），需确保硬件上 LED 通过此引脚控制（通常 LED 串联限流电阻后连接到该引脚和地 / 电源）。
   • 确认电路逻辑：代码中led_on()通过清除DR寄存器第 3 位（输出低电平）点亮 LED，说明硬件采用 “低电平有效”（LED 另一端接电源）。

二、软件实现步骤

1. 系统时钟初始化（clock_init()）

• 作用：使能外设时钟，确保 GPIO 等模块能正常工作。
• 代码中通过设置CCM（时钟控制模块）的CCGR0~CCGR6寄存器为0xFFFFFFFF，全使能所有外设的时钟（简化操作，实际可按需使能）。

2. GPIO 引脚初始化（led_init()）

• ① 配置引脚复用功能通过IOMUXC_SetPinMux(IOMUXC_GPIO1_IO03_GPIO1_IO03, 0)将物理引脚复用为 GPIO 功能（而非其他外设功能如 UART、SPI）。
• ② 配置引脚电气属性通过IOMUXC_SetPinConfig(...)设置驱动强度（代码中0x10B0包含驱动强度等参数）、上下拉电阻、速度等硬件特性。
• ③ 配置 GPIO 为输出模式通过GPIO1->GDIR |= (1 << 3)设置GPIO1的第 3 位为输出模式（GDIR寄存器：1 = 输出，0 = 输入）。
• ④ 初始状态设置调用led_off()初始化 LED 为熄灭状态（设置GPIO1->DR第 3 位为 1，输出高电平）。

3. 实现 LED 控制逻辑

• 亮灯（led_on()）：GPIO1->DR &= ~(1 << 3)清除第 3 位，输出低电平（根据硬件逻辑点亮 LED）。
• 灭灯（led_off()）：GPIO1->DR |= (1 << 3)置位第 3 位，输出高电平（LED 熄灭）。
• 闪烁（led_toggle()）：GPIO1->DR ^= (1 << 3)通过异或操作翻转第 3 位电平，实现亮灭切换。

4. 主程序循环（main()）

• 初始化流程：先初始化时钟（clock_init()），再初始化 LED（led_init()）和蜂鸣器（beep_init()）。
• 主循环：通过led_toggle()和beep_toggle()实现 LED 与蜂鸣器同步闪烁 / 鸣叫，led_delay()提供简单延时控制频率。

三、编译与运行

1. 交叉编译：使用arm-linux-gnueabihf-gcc等工具链编译，结合链接脚本（如imx6ull.lds）生成可执行文件。
2. 烧录运行：通过 J-Link 或 SD 卡等方式将程序烧录到 i.MX6ULL 开发板，复位后 LED 即按设定逻辑工作。

核心逻辑总结

LED 点灯的本质是 **“配置 GPIO 引脚为输出模式，并通过寄存器控制其高低电平”**，步骤可简化为：使能时钟 → 配置引脚复用 → 设定电气属性 → 配置为输出 → 控制电平高低。代码中通过寄存器操作直接控制硬件，体现了嵌入式开发中 “直接操作底层外设” 的特点。
