CoreSight Programmers’ Model 深入解析
本章聚焦 CoreSight Programmers’ Model，这是 ARM调试体系的基石。它通过统一的寄存器框架，为所有调试与追踪组件提供一致的可编程接口，使硬件设计者、调试器厂商可以跨平台工作。
1. Programmers’ Model 的设计哲学
- 统一性：无论组件类型（ETM、CTI、Funnel），管理寄存器均放在最高 4KB 地址窗口，调试器可无需硬编码快速发现。
- 可扩展性：允许组件扩展到多块 4KB空间，同时保留固定的发现寄存器区域。
- 健壮性：规定 RAZ/WI、RES0/RES1 等读写规则，确保未来向后兼容。
2. 地址空间与组件窗口
- 每个 CoreSight 组件必须映射至少 4KB 地址空间。
- 若功能寄存器超过 4KB，可在低地址扩展，但 0xF00–0xFFF 区间必须保留标准管理寄存器。
2.1 多块组件支持
- 通过 SIZE 字段声明总空间块数。
- 最高块保留完整管理寄存器，调试器通过 ROM Table 自动定位。
3. 通用管理寄存器
下表概述了所有 CoreSight 组件必须提供的关键寄存器：
| 偏移地址 | 寄存器 | 主要功能与说明 |
|---|---|---|
| 0xF00 | ITCTRL | 集成测试模式控制：进入/退出 Integration Mode，用于产测或系统级 Trace 路径验证，正常运行时应保持关闭。 |
| 0xFA0 | CLAIMSET | 声明调试器占用：设置相应位表示调试器正在使用该组件，用于多调试器协作避免访问冲突。 |
| 0xFA4 | CLAIMCLR | 释放调试器占用：清除对应位以释放资源。 |
| 0xFA8 | DEVAFF0 | 设备亲和性 0：标识该组件归属的 CPU 簇/NUMA 域，便于多核系统调试映射。 |
| 0xFAC | DEVAFF1 | 设备亲和性 1：与 DEVAFF0 配合，用于多簇/多核系统的组件归属识别。 |
| 0xFB0 | LAR | Lock 访问寄存器：写入特定解锁键值（如 0xC5ACCE55）以允许修改受保护寄存器。 |
| 0xFB4 | LSR | Lock 状态寄存器：只读，报告锁定状态及是否可写，用于安全访问控制。 |
| 0xFB8 | AUTHSTATUS | 安全认证状态：指示 Secure/Non-Secure 访问结果，结合 TrustZone 限制调试权限。 |
| 0xFBC | DEVARCH | 架构与厂商识别：提供架构版本、厂商 ID、设计版本号，驱动可据此选择兼容寄存器布局。 |
| 0xFC0~0xFC8 | DEVID* | 组件特性描述：说明该模块支持的 Trace 通道数、触发器数量等实现细节，不同 CoreSight 模块定义不同。 |
| 0xFCC | DEVTYPE | 设备类型：提供高层次的组件类别标识，与 DEVARCH 搭配快速确定组件角色（Trace Source/Sink/Link）。 |
| 0xFD0~0xFEC | PIDR0–7 | 外设 ID：存储厂商、设计版本、修订号等信息，用于调试探测和芯片一致性验证。 |
| 0xFF0~0xFFC | CIDR0–3 | 组件 ID：识别组件是否符合 ARM CoreSight 规范，驱动据此判断寄存器块有效性。 |

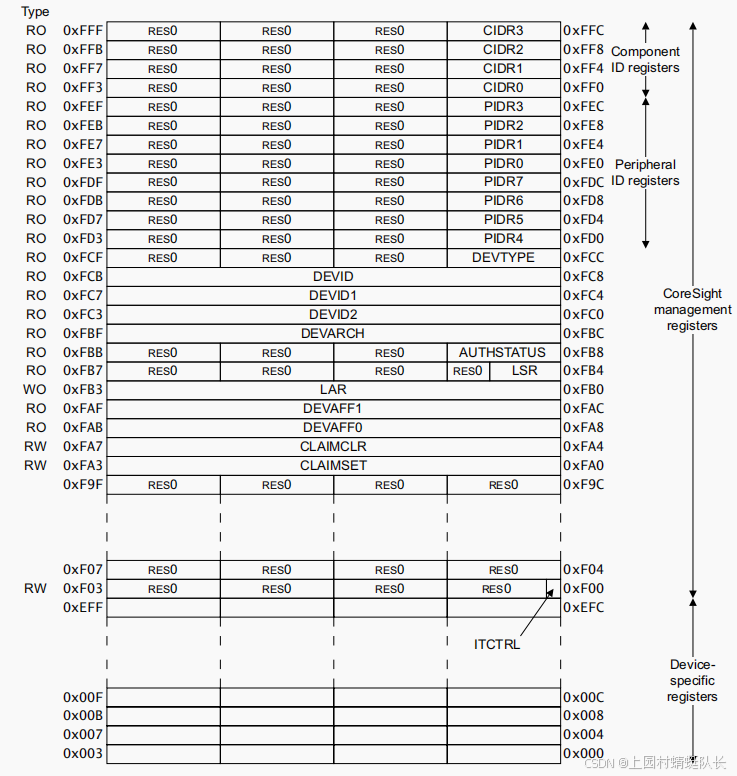

在 CoreSight中，所有组件必须提供一组管理寄存器，位于其4KB地址窗口的最高0xF00–0xFFF 区间。下面详细解析关键寄存器及其设计要点。
3.1 集成测试与声明寄存器
- ITCTRL (0xF00)：Integration Mode
Control，用于调试集成测试，支持在无完整系统时单独验证模块。 - CLAIMSET / CLAIMCLR (0xFA0 /
0xFA4)：声明当前调试器已获取控制权，用于多调试器环境下的仲裁。
3.2 锁定机制
- LAR (0xFB0)：Lock Access
Register，写入特定解锁键值（通常是0xC5ACCE55）后才能修改组件配置。 - LSR (0xFB4)：Lock Status
Register，指示当前锁状态以及是否支持锁定功能。
> 设计建议：外部调试访问通常不受锁保护，但内部软件需在访问前解锁。
3.3 认证与安全
- AUTHSTATUS
(0xFB8)：显示当前安全/非安全、侵入式/非侵入式调试的允许状态。- 位[7:6]：Secure Non-Invasive Debug (SNID)
- 位[5:4]：Secure Invasive Debug (SID)
- 位[3:2]：Non-secure Non-Invasive Debug (NSNID)
- 位[1:0]：Non-secure Invasive Debug (NSID）
3.4 设备架构与类型
- DEVARCH (0xFBC)：提供架构 ID 与设计者 JEDEC 代码，如 ARM 为 0x23B。字段包括：
- ARCHITECT[31:21]：设计者 JEP106 编码
- PRESENT[20]：指示是否存在该寄存器
- REVISION[19:16]：架构版本
- ARCHID[15:0]：具体架构标识，如 ETMv4=0x4A13

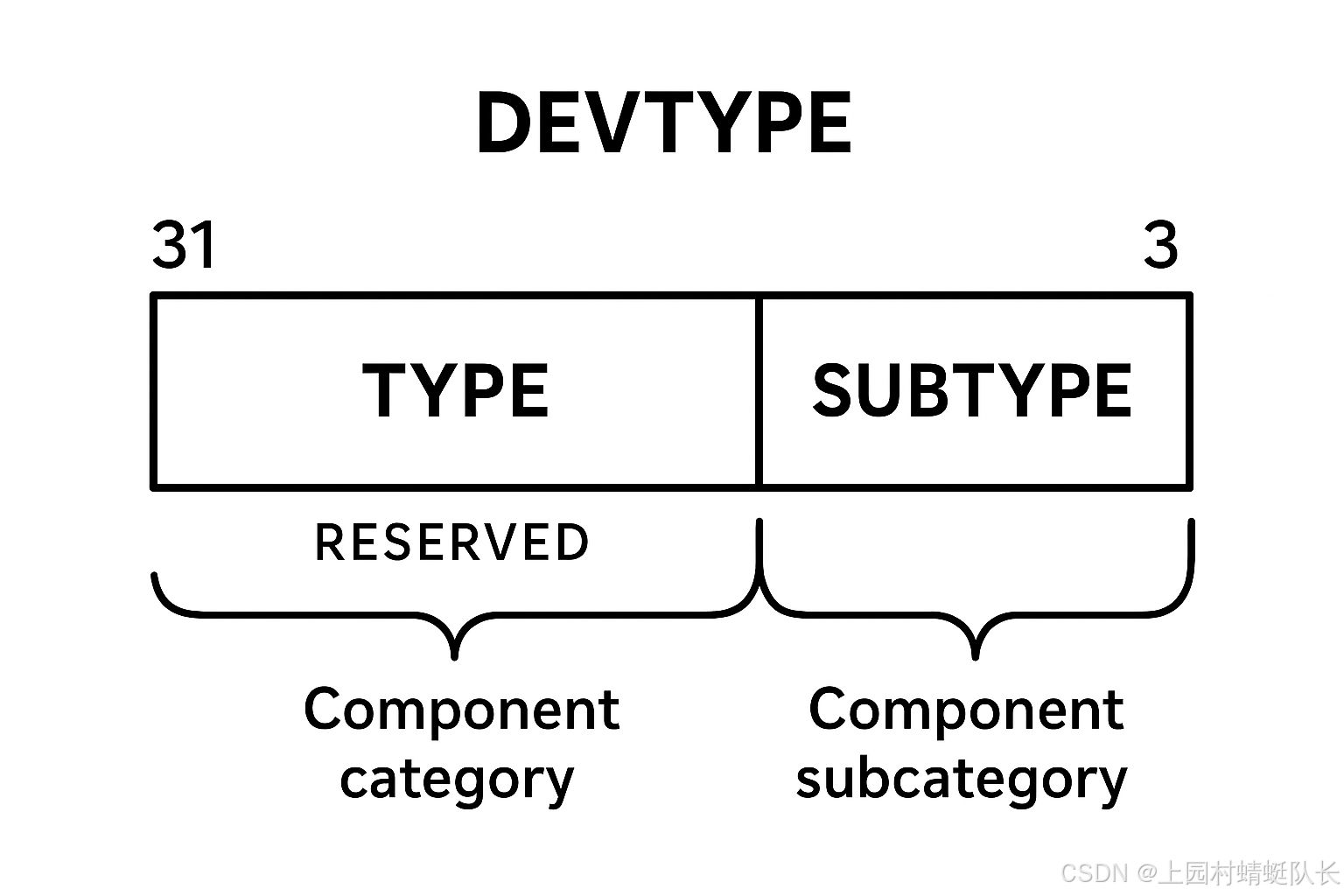

- DEVTYPE (0xFCC)：区分模块功能类型。
- MAJOR[3:0]：主类型，如 Trace Sink(0x1)、Trace Link(0x2)、Trace Source(0x3)、Debug Control(0x4)。
- SUB[7:4]：子类型，如 TPIU=0x1、ETB=0x2。
3.5 设备配置与能力
- DEVID (0xFC8)、DEVID1 (0xFC4)、DEVID2 (0xFC0)：厂商自定义寄存器，记录该组件的实现特性，例如缓冲深度、链路宽度等。
> 若组件可配置，这些寄存器应实时反映当前配置。
3.6 设备亲和性
- DEVAFF0 (0xFA8) 与 DEVAFF1 (0xFAC)：用于描述与其它组件的唯一绑定关系，例如 ETM与处理器核心的对应。调试器可以通过比较这些寄存器自动识别配对关系。
3.7 外设与组件识别
- PIDR0–PIDR7 (0xFE0–0xFDC)：Peripheral ID Registers，提供 JEDEC厂商号、部件号、版本信息。
- CIDR0–CIDR3 (0xFF0–0xFFC)：Component ID Registers，包含类别(CLASS) 和固定前导码，用于确认该模块属于 CoreSight架构并判断其类（如 0x9 代表 CoreSight 组件）。
4. 访问规则与安全机制
- RAZ/WI：未实现位读零写忽略。
- RES0/RES1：保留位读出固定值，写入无效。
- 安全调试需配合 SoC 级 TrustZone 信号与 DAP 配置。
5. 组件类别与调试流程
- Class 0x1：ROM Table
- Class 0x9：CoreSight Component
- Class 0xF：PrimeCell/Legacy 组件
调试器通过 ROM Table 递归遍历组件树，利用 PIDR/CIDR自动发现所有可调试单元。
6. 硬件设计要点
- 电源域：管理寄存器应保持独立电源，确保在核心下电时仍可访问。
- 时钟域：为降低功耗，可单独为调试模块配置时钟门控。
- 版图布局：保证 ATB 链路的时序和信号完整性，避免高速 trace 丢包。
7. 与调试器的交互示例
- 调试器读取 ROM Table 获取组件基址。
- 读取 CIDR 确认组件类别。
- 读取 DEVARCH/DEVTYPE 确认具体功能。
- 根据 DEVAFF0/1 建立 CPU–ETM 配对。
- 通过 LAR 解锁并配置 Trace。
结语
Programmers’ Model以标准化寄存器框架为核心，使得跨厂商、跨平台的调试器得以在无需定制的情况下高效发现和操作
CoreSight 组件。理解这些寄存器及其访问规则，是硬件工程师构建可调试 SoC的基础。
