【UE·网络篇】ReplicationGraph入门教程

ReplicationGraph公司项目里用了很久了，一直没看过。最近抽点时间看了下，发现网上教程很少（大抵都是源码解读，原理详解之类）。UE官方的ShooterGame项目虽然是个不错的例子但是还是有点复杂了，对于从来没接触过ReplicationGraph的人来说也容易看得一头雾水。所以想了想自己还是写一个吧。本文适合网络方面了解不多的新手，比如说像我之前就只会用Replicate，Client，Server之类的宏实现RPC和同步，底层从来没研究过。

默认同步策略的缺陷

在介绍ReplicationGraph之前，先来探讨下UE默认的网络同步架构有什么问题。

先介绍几个概念：

• NetDriver，是DS服务器侧控制连接收包发包的总控制类，放在World上，一个World一个NetDriver。
• NetConnection，管理玩家和服务器的连接。每个玩家的Controller放一个Connection。Owner不属于玩家的Actor没有Connectiion，比如Level，GameState之类，虽然会从服务器上同步到客户端，但是不属于玩家，所以调用他们身上的GetNetConnection会为空。

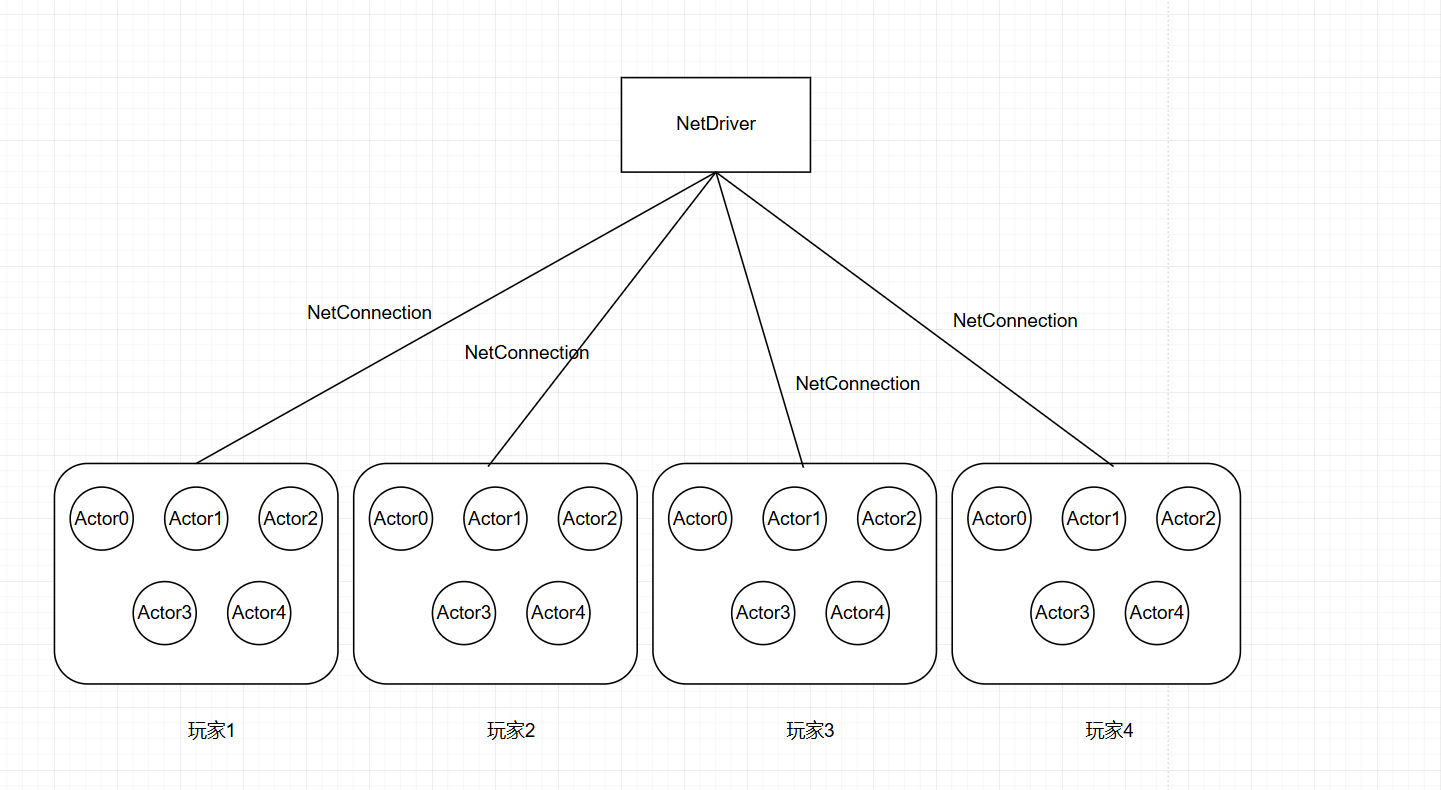

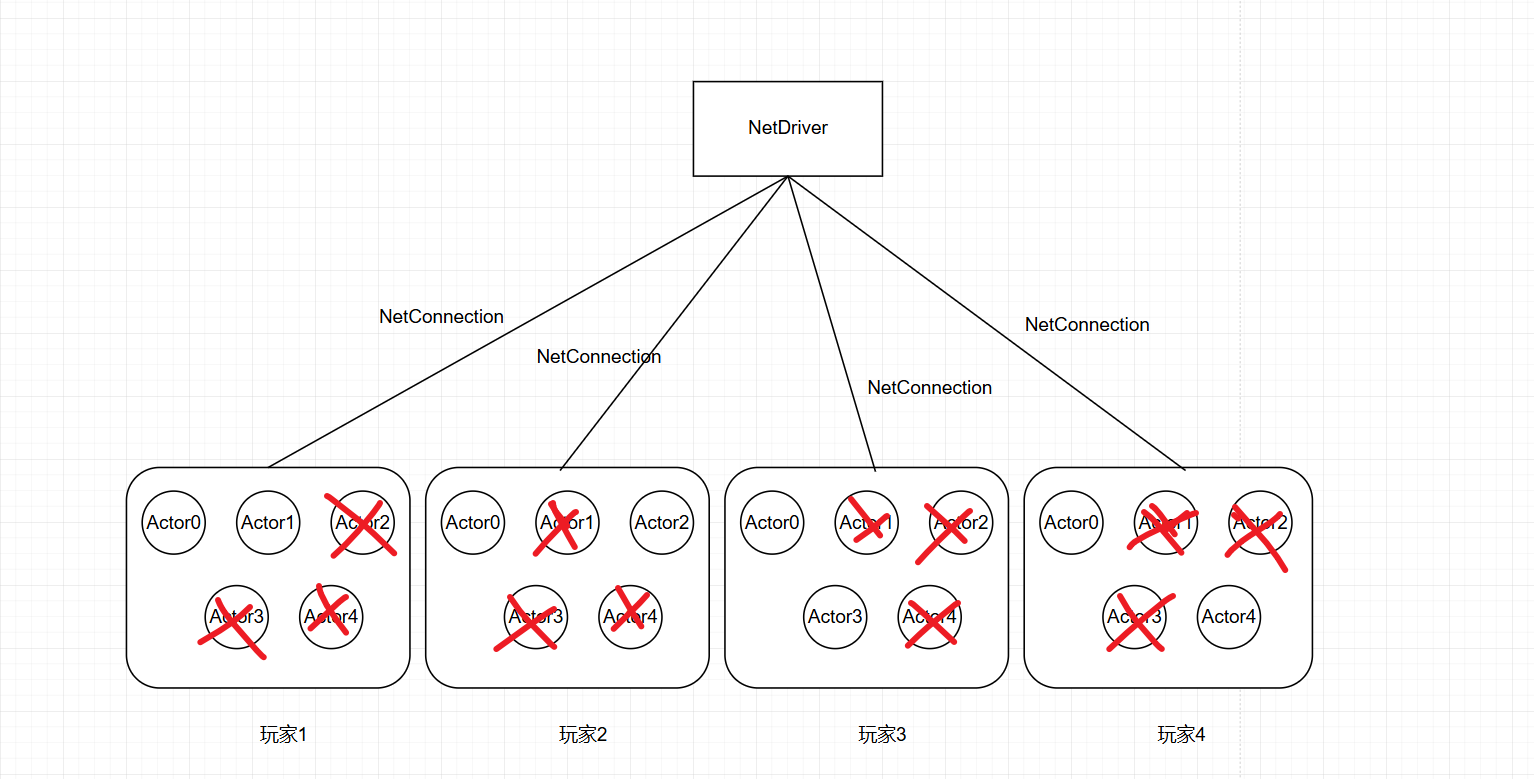

接下来以下图为例，假设现在有4个玩家，有5个Actor，Actor0所有玩家都要同步，Actor1只给玩家1，Actor2只给玩家2，Actor3只给玩家3，Actor4只给玩家4同步。

针对这种某个Actor应该同步某个指定玩家的情况，Actor有一个IsNetRelevantFor函数可以重写。
那么在NetDriver里处理Actor是否应该同步给玩家的逻辑的简化版伪代码为：

Actor0的IsNetRelevantFor(玩家)
{return true
}
Actor1的IsNetRelevantFor(玩家)
{if(玩家 == 玩家1){return true}else{return false}
}Actor2的IsNetRelevantFor(玩家)
{if(玩家 == 玩家2){return true}else{return false}
}
//Actor3,Actor4同理
.....
for(int i =0 ; i < 玩家数 ; i++)
{for(int j = 0 ; j < Actor数； j ++){Actor[j].IsNetRelevantFor(玩家[i])}
}

在这个案例中，需要遍历的次数为20次。看着好像不多，但是如果是大型多人项目里，比如场景里有1000个Actor和100个玩家，那么每次判断都需要遍历10w次对cpu就是不小的消耗了。虽然说UE提供了一些手段去优化遍历的次数，比如设置剔除距离，降低更新频率，设置更新优先级。但是无法从根本上解决问题，比如说可能从10w次的遍历优化成5w次。但是如果想要更进一步优化，比如优化成1k次以内，那用默认的同步框架就做不了了。

总结起来，就是UE默认的同步策略缺陷是遍历次数太多，对cpu消耗太大。

---

ReplicationGraph同步策略

UE自己开发的ReplicationGraph插件就是用来解决这种问题。ReplicationGraph优化的原理是把Actor分到各种节点Node里，由节点去管理要给哪个玩家同步哪些Actor。

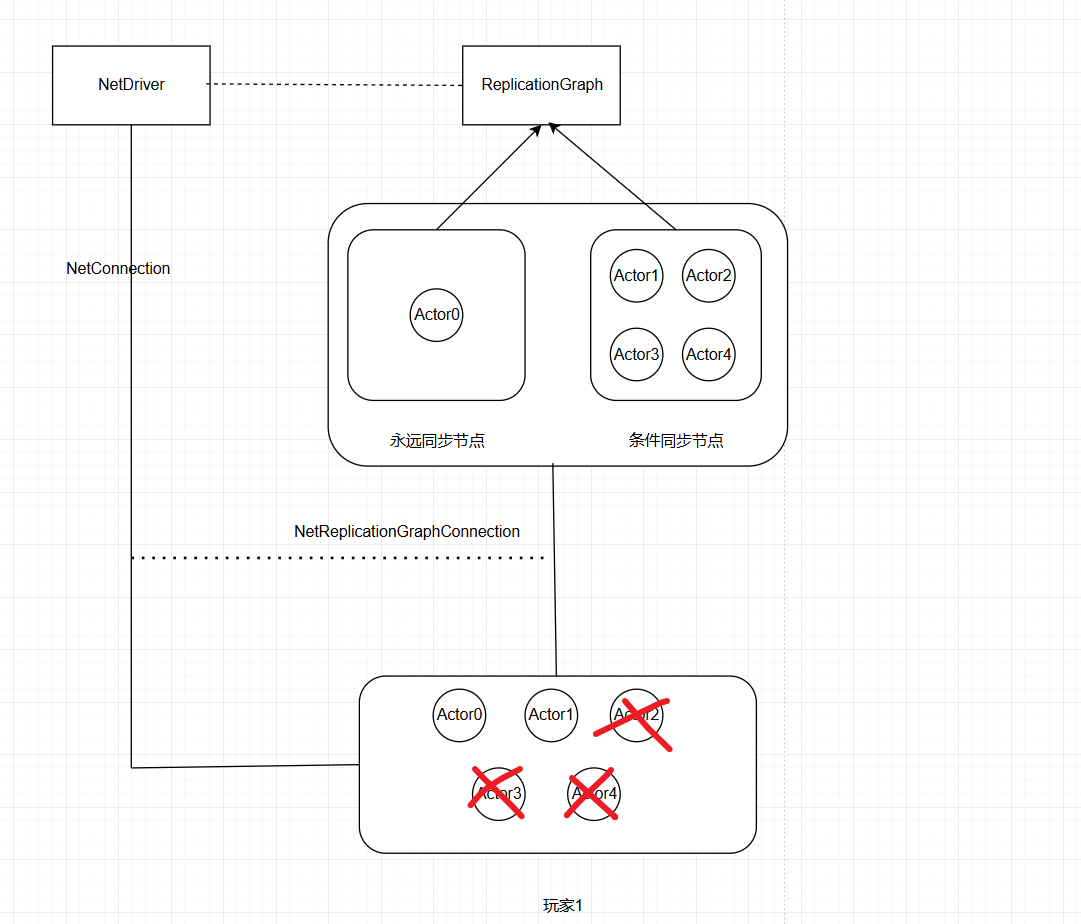

还是用上面的案例讲一下它的基本原理。

先介绍几个概念

• ReplicationGraph，管理节点，会和一个NetDriver关联。
• NetReplicationGraphConnection，扩展并且关联了NetConnection。

相当于原先的NetDriver和NetConnection当处理到关于同步复制策略的逻辑时，把这些逻辑委派给这两个类，自己只负责传入数据。这是一种访问者设计模式的应用。

那ReplicationGraph是怎么优化的呢？

首先我们把Actor分组，对于Actor0，对所有人同步，所以单独一个节点。对于Actor1到Actor4，我们把它们分到另外一个节点。
然后我们在ReplicationGraph存一个Map列表：

TMap<玩家，Actor*> 玩家Actor查找表

那么两个节点的返回哪些Actor可以同步的逻辑为:

永远同步节点::GatherActorListsForConnection(玩家)
{return TArray{Actor0};
}
条件同步节点::GatherActorListsForConnection(玩家)
{return TArray{ReplicationGraph->玩家Actor查找表[玩家]}
}

这样的话，遍历的次数为4个玩家 x 2个节点 = 8次。是原先遍历次数的40%，看着好像不多。这是因为我现在讲的案例是一种最简单级别的应用，对于大型多人项目这种节点式的同步策略优化效果会特别好。

---

ReplicationGraph实战

上面说了这么多，还是得实战巩固一下。接下来手把手做一个最简单的需求：

• 将玩家分为两个队，每个玩家只能看到自己队友，看不到另一个队的玩家

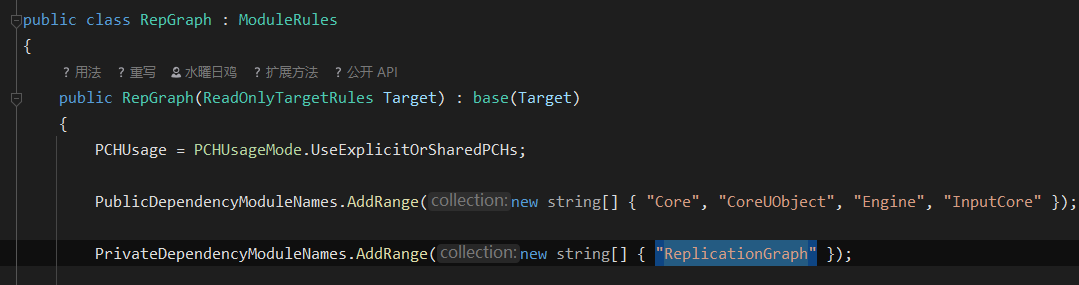

  首先编辑器下开启ReplicationGraph插件，Build.cs增加ReplicationGraph模块:

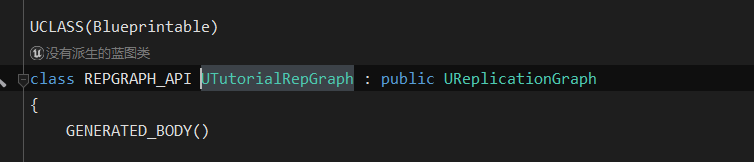

  新建自定义ReplicationGraph类，创建蓝图，增加DefaultEngine.ini关于ReplicationGraph类的配置：


  然后我们需要三种节点：
• 对所有玩家都可见的Actor的节点，PlayerState、GameState放到这个节点（GameState好理解，为什么PlayerState也需要？首先PlayerState就算不用ReplicationGraph默认也是会同步给所有玩家，这是因为多人游戏中经常需要拿其他玩家的状态，比如我需要知道其他玩家的血量，击杀死亡数等战场信息。所以PlayerState需要同步给所有玩家。）
• 只对当前玩家可见的Actor的节点，PlayerController放到这个节点。（这个很好理解，每个玩家肯定不需要同步其他玩家的Controller。）
• 处理队伍相关的Actor的节点，Pawn放到这个节点。

第一个节点：

第二个节点，使用自带的UReplicationGraphNode_AlwaysRelevant_ForConnection。

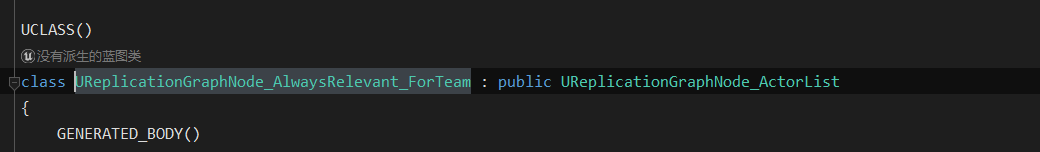

第三个节点：

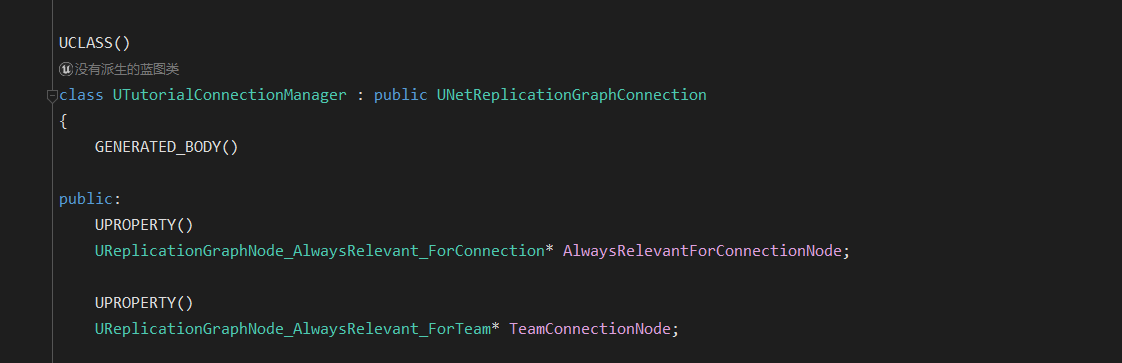

对于第一个节点，因为对于所有玩家可见。所以必须放在ReplicationGraph上。后面两个节点，因为和玩家相关，所以放在自定义的NetReplicationGraphConnection。这里叫作ConnectionManager是因为UE的官方案例也是这么叫的，这里就入乡随俗。

建好这几个类以后，我们需要捋一下目前的结构，到底有几个Connection，有几个Node?

• 放在Graph上的节点不管有几个玩家，都只有一个。
• ReplicationGraphConnection，每个玩家一个。
• ForConnection和ForTeam节点因为放在Connection上，所以每多一个玩家，就多1个节点。

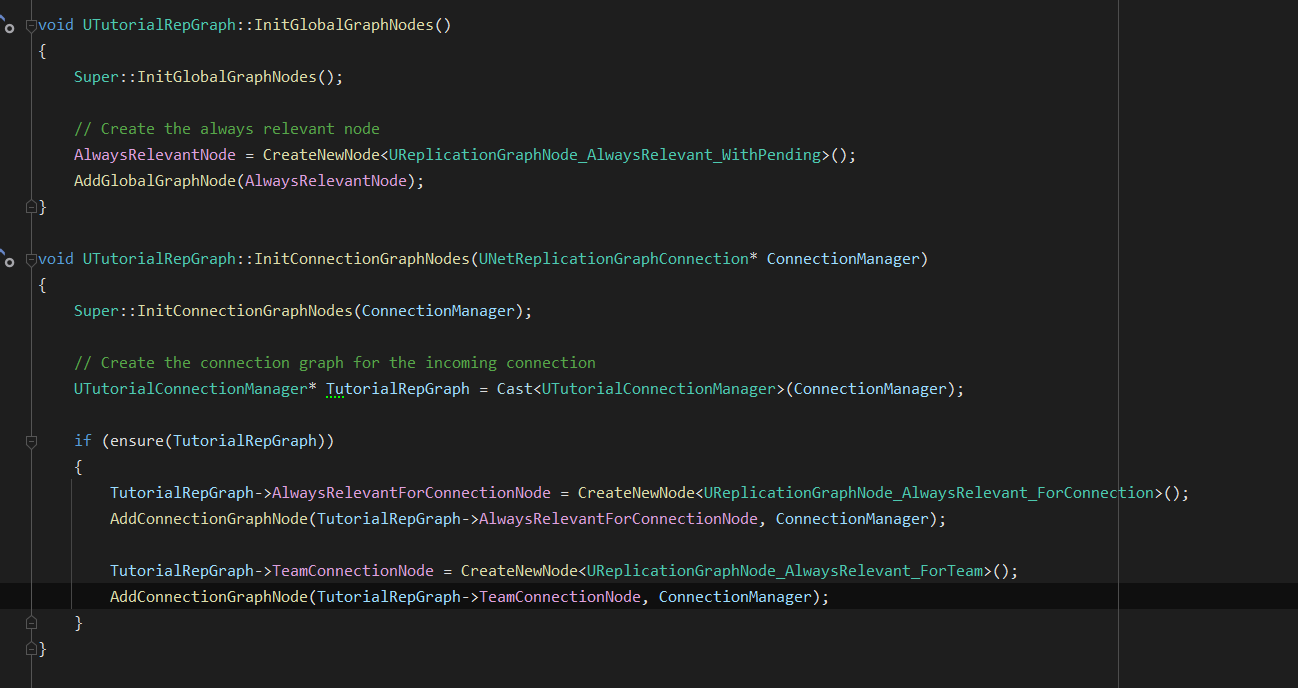

接下来在Graph上重载两个函数创建节点：

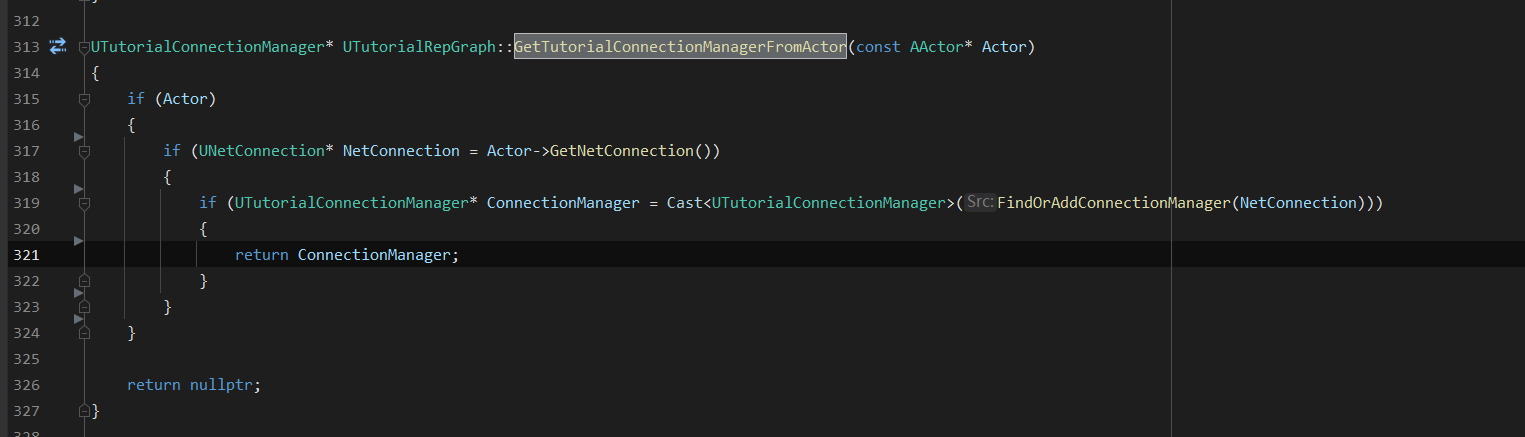

然后我们需要个通用函数，根据Actor获得自定义的ReplicationGraphConnection：

如果能拿到，说明是PlayerController或者以PlayerController为Owner的类，比如Pawn。

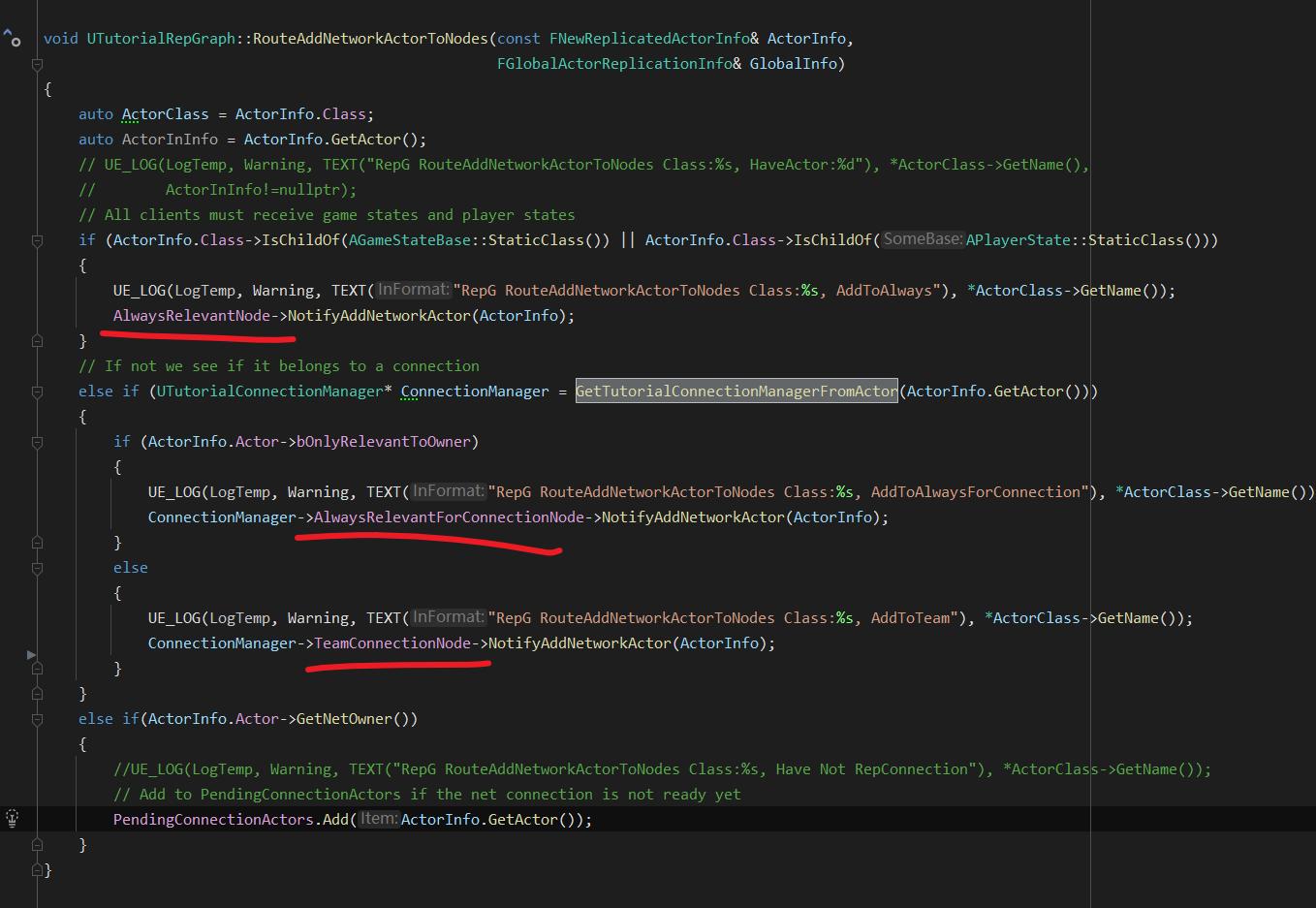

接着重写RouteAddNetworkActorToNodes将Actor分到各个Node里。PendingConnectionActors列表的作用是，调这个函数的时候玩家的Connection没有初始化好，所以把Actor缓存放在另外一个地方处理。

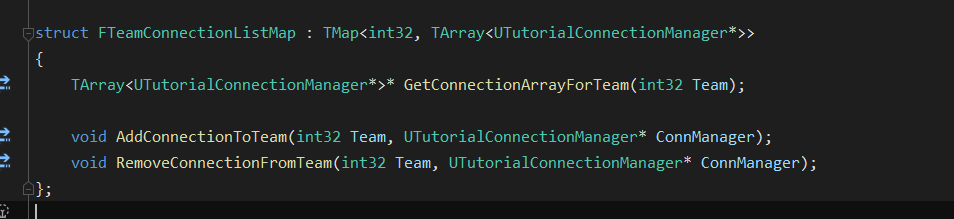

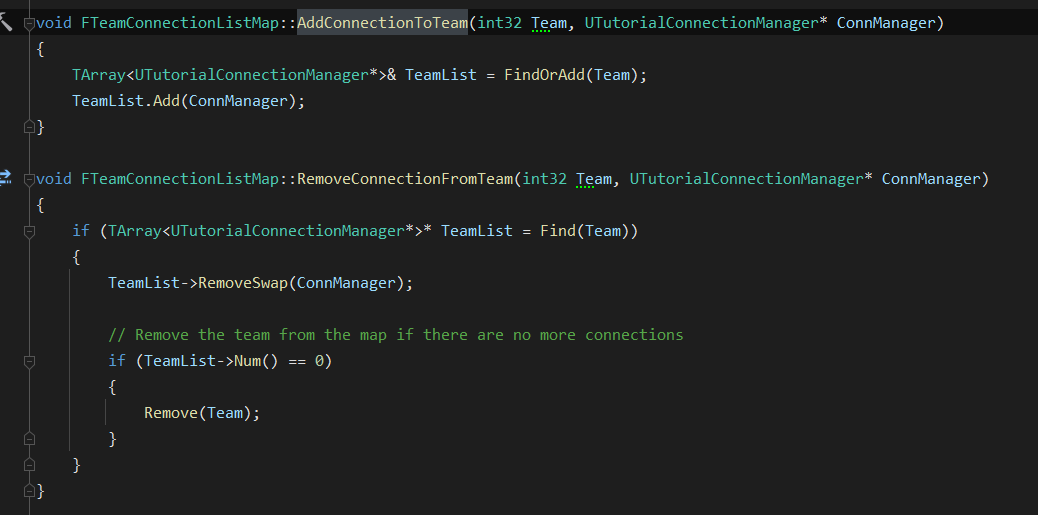

然后我们需要一个数据结构，去存队伍Id和Connection的对应查找表，以方便后面Team节点去拿到哪些玩家是同队的。

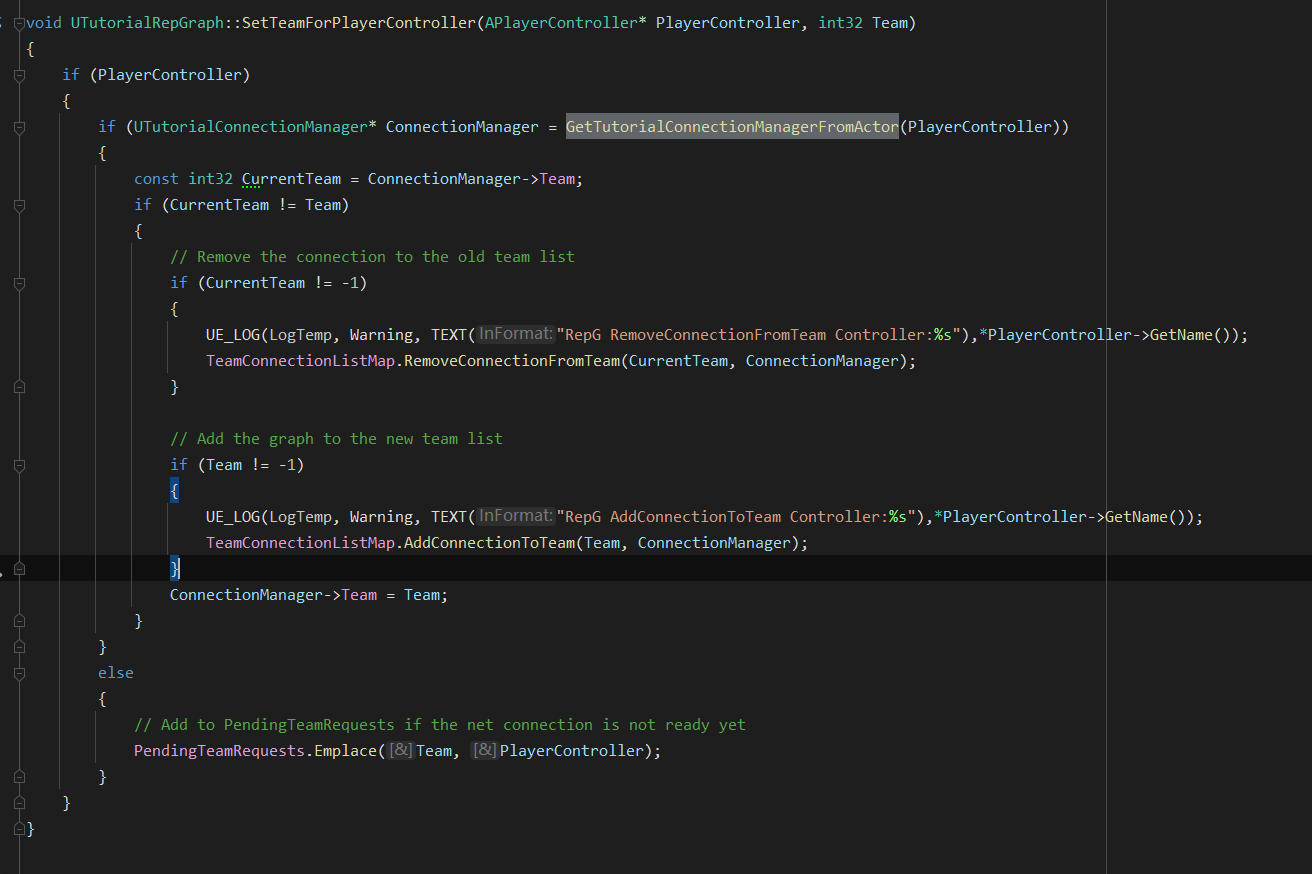

然后是设置Team函数，这个会在PlayerState里面调用，还是一样，要考虑到Connection没有初始化好的情况：

PlayerState处调用：

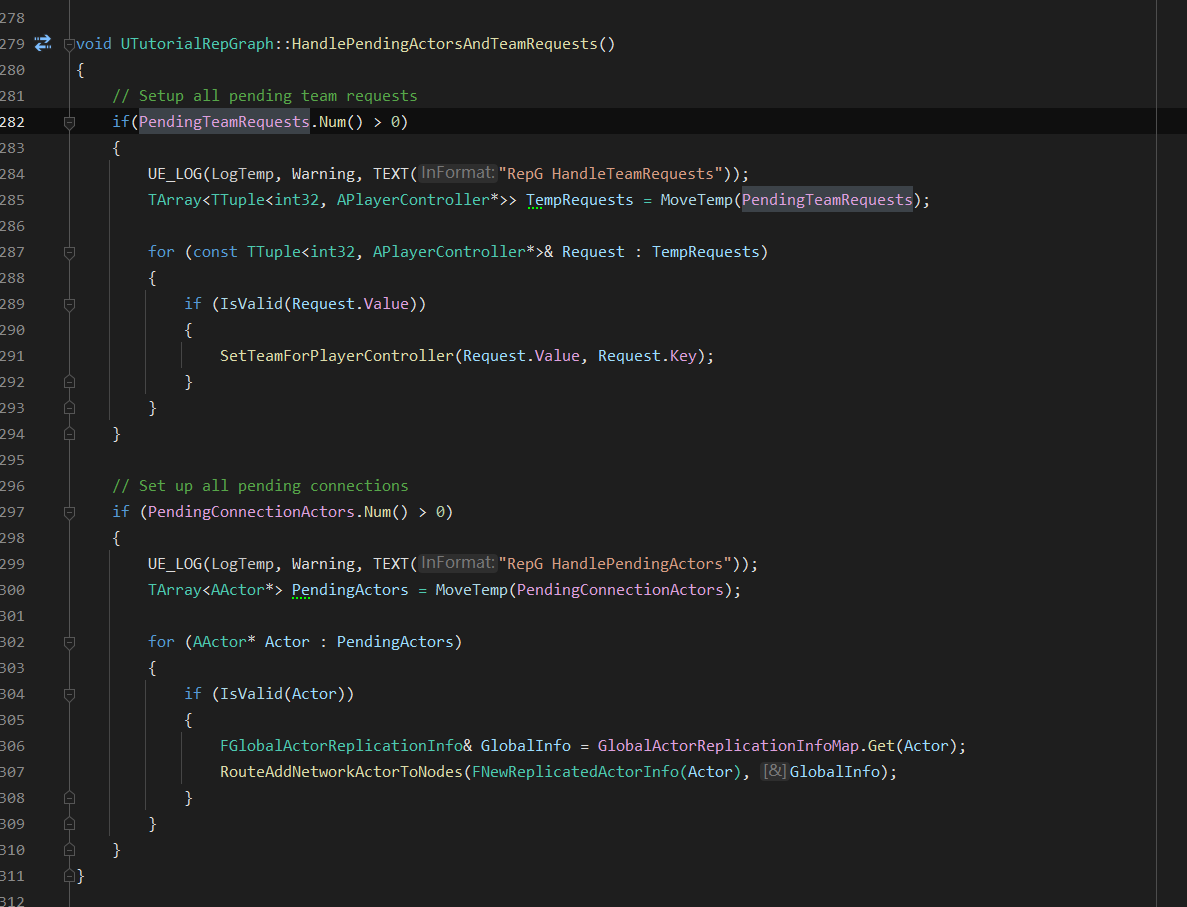

注意我们现在有两个地方，都是可能存在Connection没初始化好我就要用的情况。这种要怎么办呢？这种问题的处理方式就是把数据收集起来，放在别的地方调用。

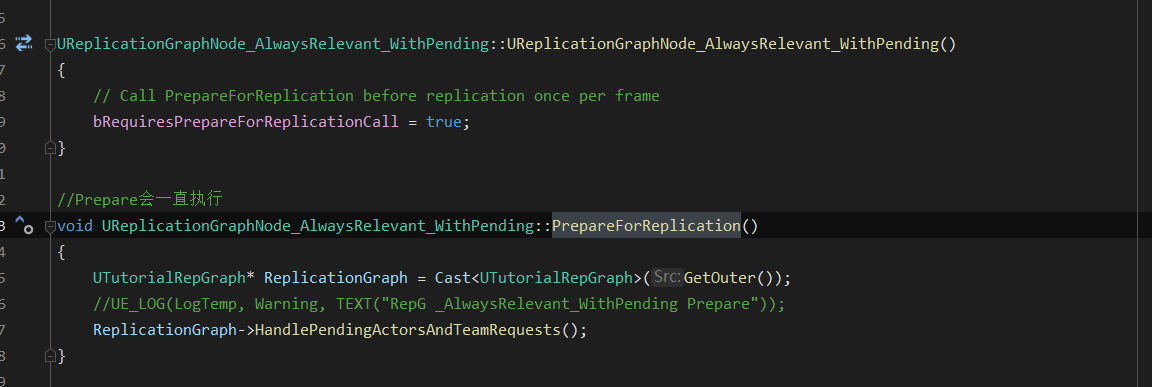

在哪个地方调用？在Node的PrepareForReplication，这个重载函数会一直执行。这样就能保证我们的设置队伍和添加Actor到节点一定能执行到：

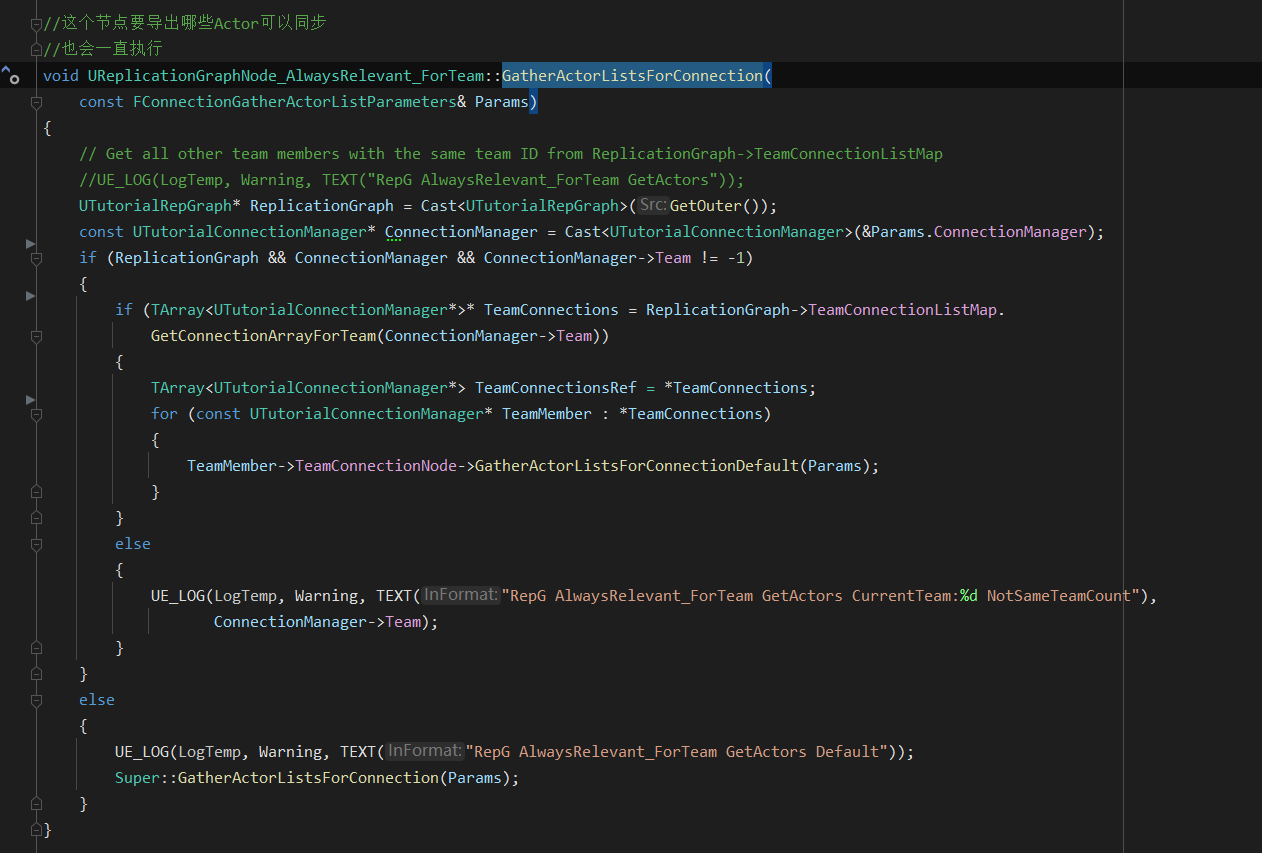

最后是最关键的重写Team节点的GatherActorListsForConnection函数：
首先如果直接返回父类的结果，会发生什么事情？


每个玩家只能看到自己。为什么？

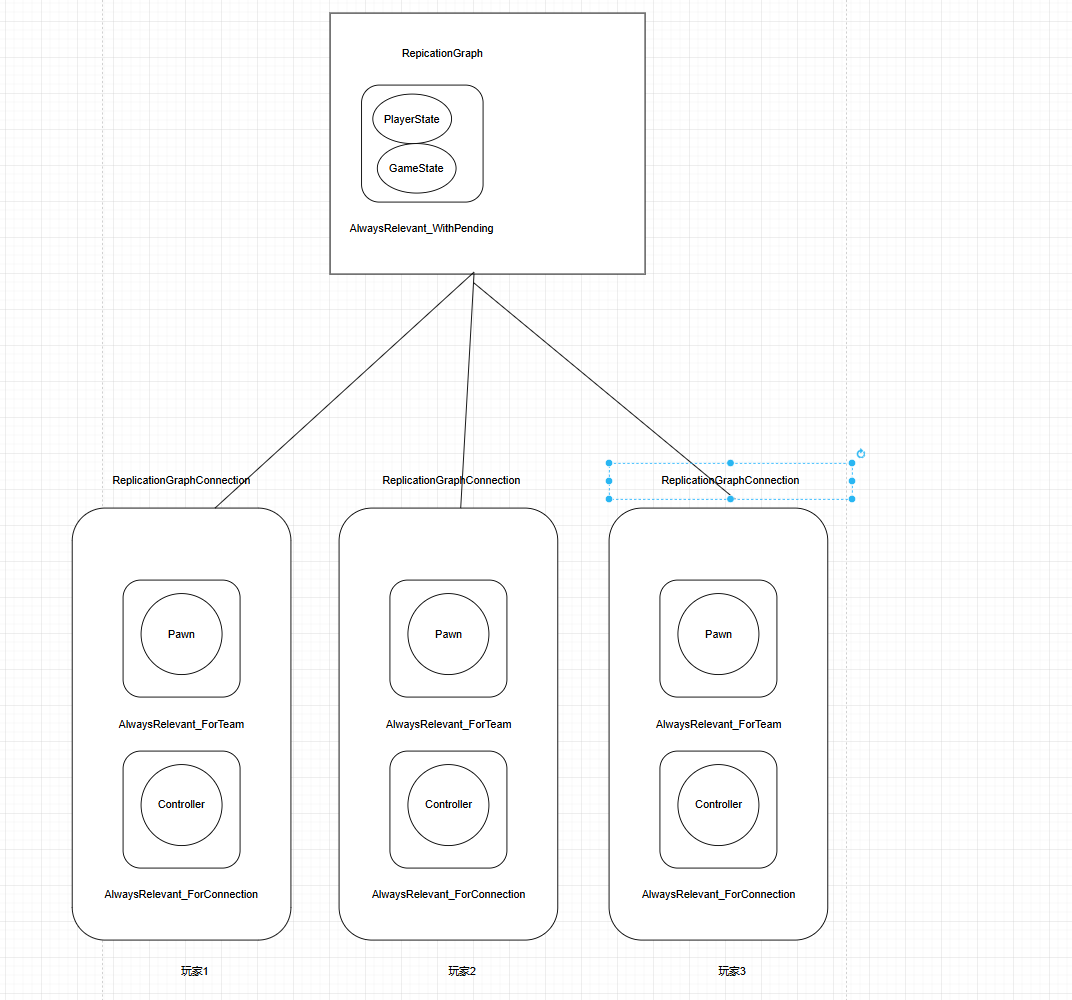

回到我们上面这张图：

4个玩家其实有4个Team节点，每个Team节点存了这个节点所在的Connection的玩家。所以默认只返回当前玩家。

如果想要返回同队玩家应该怎么做？还记得我们之前Graph上存了Team和Connection的查找表吗？只要拿到Graph，再拿到当前Team节点所在的Connection，然后我们Connection也存了Team，就能拿到同队玩家的所有Connection。有了同队所有Connection，调用Team节点的父类的GatherActorListsForConnection。就可以做到只显示同队玩家。

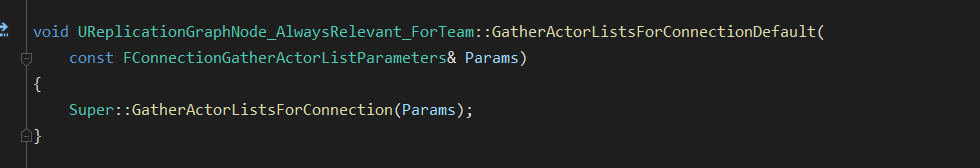

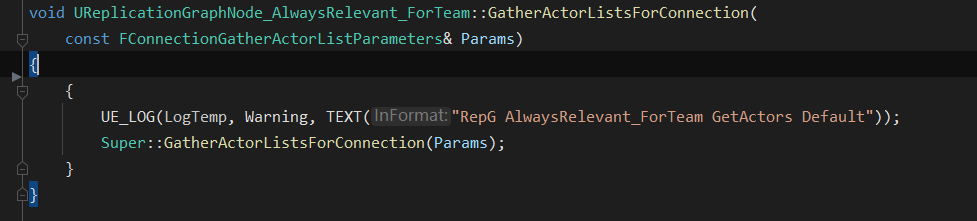

GatherActorListsForConnectionDefault就是把父类的调用存起来而已。

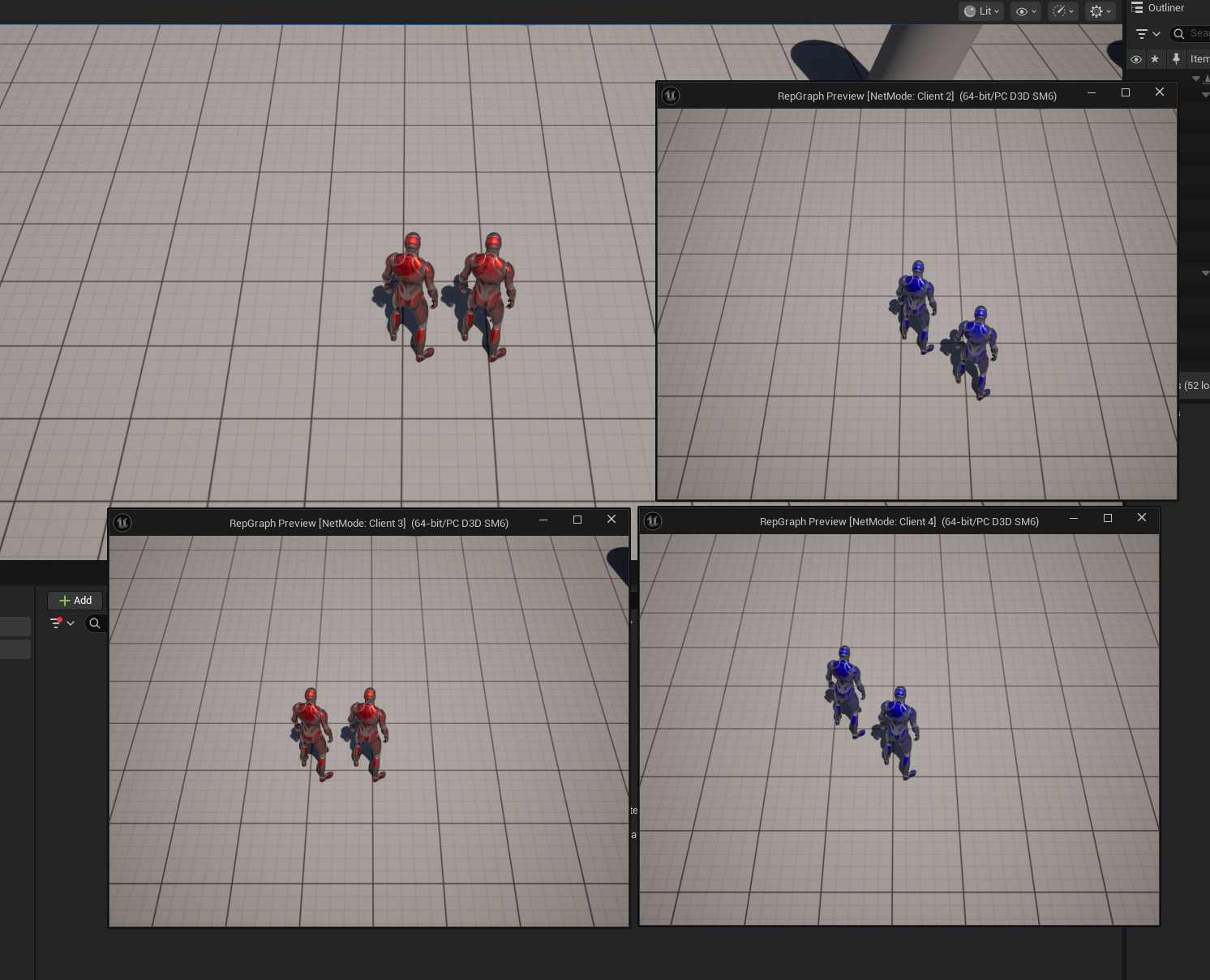

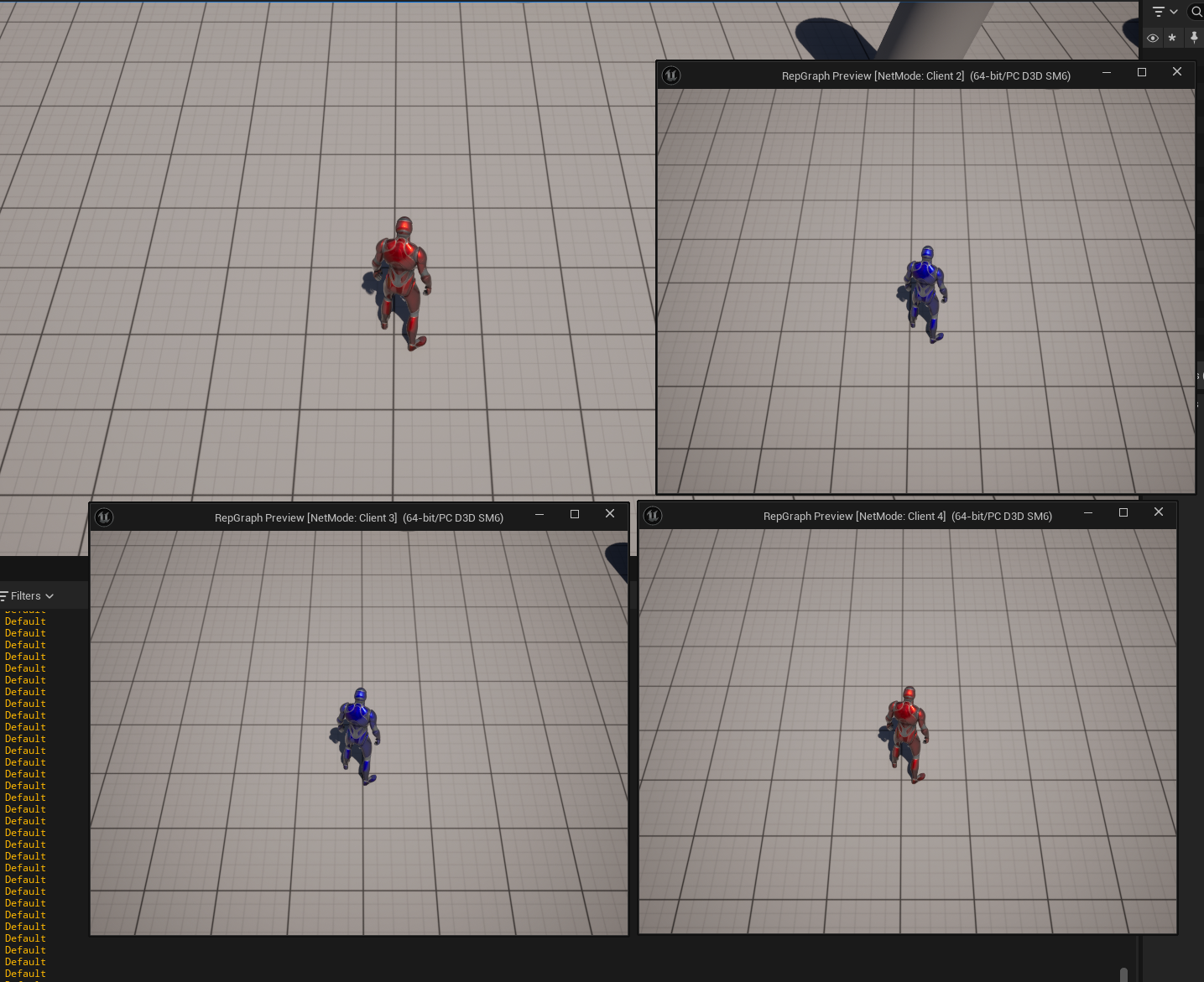

最后实现效果：

最后是项目Git工程，使用UE5.6版本：
https://github.com/756915370/LearnReplicationGraph/tree/master

---

参考资料

• UE官方文档Replication Graph
• UE官方工程ShooterGame。
• Replication Graph 从入门到入土
• Replication Graph – How To Reduce Network Bandwidth In Unreal
• 详解 UE ReplicationGraph 方案
