《模拟电子技术》之结型场效应管
前言：结型场效应管的工作原理：电压控制电流，通过改变栅极 - 源极电压Ugs控制 PN 结耗尽层的厚度，进而改变导电沟道的宽窄，最终实现对漏极电流iD的控制。
一、结型场效应管【以N沟道结型场效应管为例，说明Ugs和Uds对导电沟道的影响】
1-1：当，Uds=0;Ugs的变化范围【0~|Ugs(off)|，Ugs一般来说为负值】
- 随着Ugs的不断 向负方向增大，PN结的厚度不断变厚，不断侵占着导电沟道的“生存空间”，所以：此时，耗尽层均匀加厚，导电沟道匀速变窄。
- 夹断电压的定义：当|Ugs|增大到某一个数值，此时的“完全夹断”，沟道电阻趋于无穷大，此时Ugs的值就是夹断电压，Ugs(off)
1-2：当，Ugs为【0~Ugs(off)】中的某一确定值；Uds从0不断变化
- Uds=0:
- —— 因为此时，漏极与源极之间无电位差，所以·，即使沟道存在，载流子（电子）也无定向移动的动力，iD(漏极电流为0）
- Uds>0:
- ——iD>0,开始产生漏极电流（从漏极流向源极的电流）,因为此时产生了漏极电流，导致，导电沟道中的各点到栅极之间的电压不再相等，于是，出现了夹断的”渐变现象“【 导电沟道“S端厚、D端薄” 】，实现了Uds对iD的控制
- 什么是”渐变现象“？
- ——因为Ugd=Ugs-Uds;
1.【在没有出现预夹断前，沟道电阻仍取决于栅-源电压，即Ugs。】
当Uds从0开始，不断增大时，Ugd逐渐减小，所以，靠近漏极的导电沟道渐变式变窄，此时，iD随Uds的增大而线性增大。
2.【出现了预夹断，耗尽层闭合的边界不断沿沟道方向，从d极--->s极的方向扩张】
由于导电沟道的变窄，按理说，iD会变小，但是，由于Uds的不断增大，所以，d极到s极之间的纵向电场也在不断增大，原本，iD应该增大；但因为漏 - 源无电位差，载流子无定向移动动力“，所以，iD的电流基本保持不变。

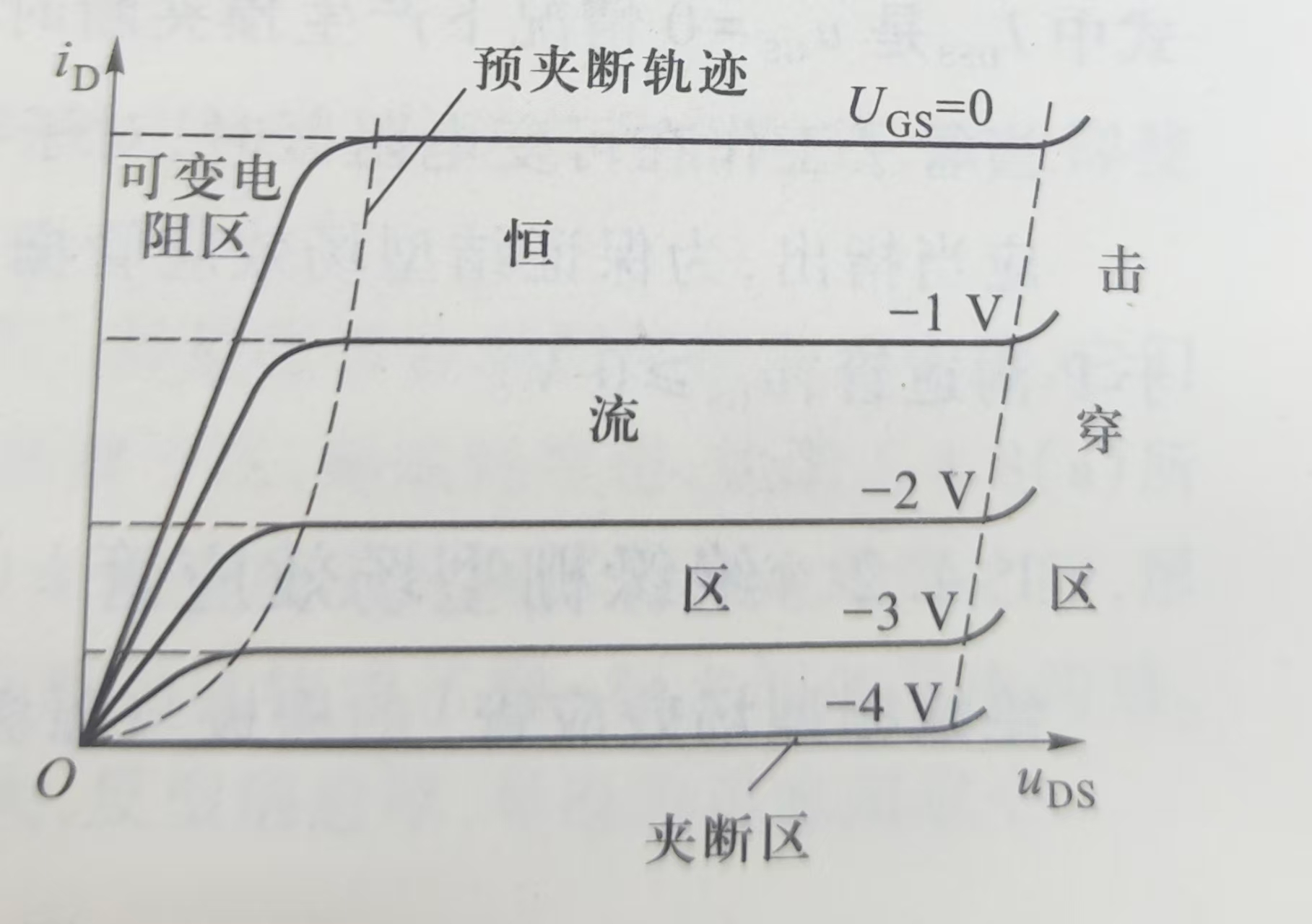

1-3：结型场效应管的输出特性曲线：
可分为三个区域：
- 可变电阻区（非饱和区）：可通过改变Ugs的大小，来改变漏-源等效电阻的阻值。
- 恒流区（饱和区）：场效应管作为放大管使用时的工作区域，Uds增大时，iD略有增大，可将iD近似为电压Ugs控制的电流源。
- 夹断区（截止区）：导电沟道被夹断，iD ≈0;
