Unity2D-Spriteshape

Sprite Shape Profile精灵形状概述文件

SpriteShape 是精灵形状的意思，它主要是方便我们以节约美术资源为前提，制作 2D 游戏场景地形或者背景的

在【Object】中右键创建【Sprite Shape Profile】

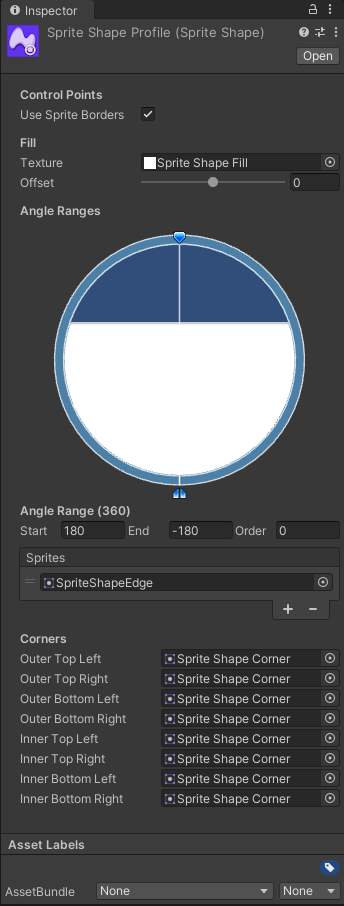

Sprite Shape Profile精灵形状概述文件配置

Use Sprite Borders: 是否使用精灵边框，用于九宫格拉伸

Texture: 用于填充实心部分的纹理（使用的纹理的平铺模式必须是 Repeat 重复模式）

Offset: 纹理偏移量

这里的设置主要用于封闭图形

在不同角度范围内使用的图片不同

可以达到一个封闭效果

Angle Ranges: 角度范围

Start: 起始角度

End: 结束角度

Order: Sprite 相交时的优先级，优先级高的显示在前面

Sprites: 指定角度范围内的精灵列表 在该角度范围内，可以选择使用的图片资源

Corners: 指点角显示的精灵图片

主要用于封闭图形

外部四个角用的图片

内部四个角用的图片

Sprite Shape Renderer Sprite Shape Controller精灵形状渲染器和控制器

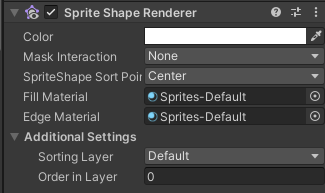

Sprite Shape Renderer精灵形状渲染器

该控件主要是控制 材质 颜色 以及和其它 Sprite 交互时的排序等等信息

Color: 颜色

Mask Interaction: 遮罩相互作用规则设置

Fill Material 和 Edge Material: 填充材质和边缘材质

Sorting Layer 和 Order in Layer: 排序相关

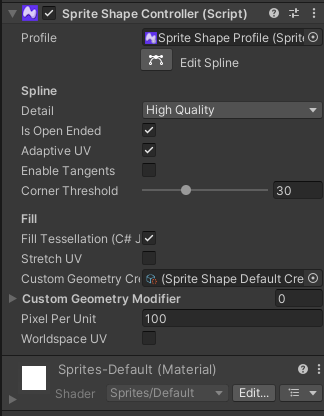

Sprite Shape Controller精灵形状控制器

Profile: 使用的精灵形状概述文件

Detail 界面：Detail: 精灵形状的质量 高中低三种质量（选项：High Quality、Medium Quality、Low Quality）

Is Open Ended: 是否是开放的，不封闭的

Adaptive UV: 自适应 UV，如果开启，会自动帮助我们判断是平铺还是拉伸

开启后只有宽度够才会平铺，如果宽度不够会拉伸

不开启始终平铺，但是可能会出现裁剪效果

一般根据你的实际效果进行选择

Optimize Geometry: 优化三角形数量，勾选后会最小化精灵图形中的三角形数量

Enable Tangents: 是否启用切线计算功能 如果你的着色器中需要切线信息参与计算，则勾选

Corner Threshold: 角阈值，当拐角处的角度达到这个阈值时将使用角图片

Stretch UV: 是否拉伸 UV，如果勾选纹理的 UV 将伸展到整个精灵形状的直线上

Pixel Per Unit: 禁用拉伸 UV 时才有，Unity 单位对应多少像素，较高的值会较少纹理的大小

Worldspace UV: 根据世界控件的 UV 填充纹理

编辑模式

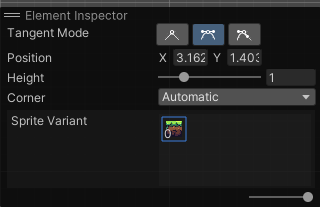

Tangent Mode：切线模式

从左至右依次是：

顶点模式 - 点两侧不构成曲线

切线模式 - 点两侧构成曲线，并且可以控制切线弧度

左右切线模式 - 点两侧构成曲线，并且可以分别控制左右两侧切线弧度

Position：选中点的局部坐标位置

Height：控制点左右两侧精灵图片的高度

Corner：是否使用角度图片

Disabled：不使用角度图片

Automatic：自动

Sprite Variant：选择使用的精灵图片

Snapping：是否开启捕捉设置控制点

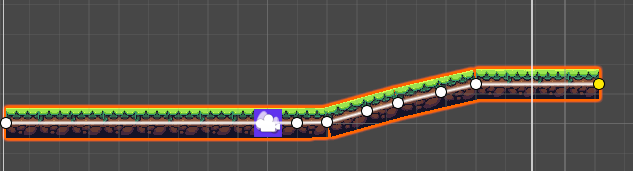

地形做好后需要生成碰撞器

1.使用边界碰撞器

2.使用多边形碰撞器配合复合碰撞器
