Qt QSplineSeries详解

news 2025/9/19 10:07:14

1、概述

QSplineSeries 是 Qt Charts 模块中的一个类，用于在图表中绘制平滑的曲线。它继承自 QLineSeries，通过对数据点进行插值计算，生成流畅的曲线，而不是简单的直线连接。

QSplineSeries 特别适合用于展示需要平滑过渡的数据趋势，如温度变化曲线、股票价格走势等连续变化的数据。

2、重要方法

QSplineSeries(QObject *parent = nullptr)：构造函数，创建一个 QSplineSeries 实例
void append(const QPointF &point)：添加一个数据点到曲线系列
void append(qreal x, qreal y)：添加一个数据点（x,y）到曲线系列
void append(const QList<QPointF> &points)：添加多个数据点到曲线系列
void clear()：清除所有数据点
QPen pen() const：获取当前曲线的画笔
void setPen(const QPen &pen)：设置曲线的画笔（颜色、宽度等）
QBrush brush() const：获取填充样式
void setBrush(const QBrush &brush)：设置填充样式（曲线下方面积）
bool pointsVisible() const：判断数据点是否可见
void setPointsVisible(bool visible)：设置数据点是否可见
QPointF at(int index) const：获取指定索引位置的数据点
int count() const：获取数据点的数量
void remove(int index)：移除指定索引位置的数据点
void removePoints(int index, int count)：从指定索引开始移除指定数量的数据点

3、信号

QSplineSeries 继承自 QXYSeries，主要信号包括：

void pointAdded(int index)：当添加数据点时发射，参数为新添加点的索引
void pointRemoved(int index)：当移除数据点时发射，参数为被移除点的索引
void pointsReplaced()：当数据点被替换时发射
void pointValueChanged(int index)：当指定索引的数据点值发生变化时发射
void clicked(const QPointF &point)：当用户点击曲线上的数据点时发射
void hovered(const QPointF &point, bool state)：当鼠标悬停在数据点上时发射，state 表示是否悬停状态

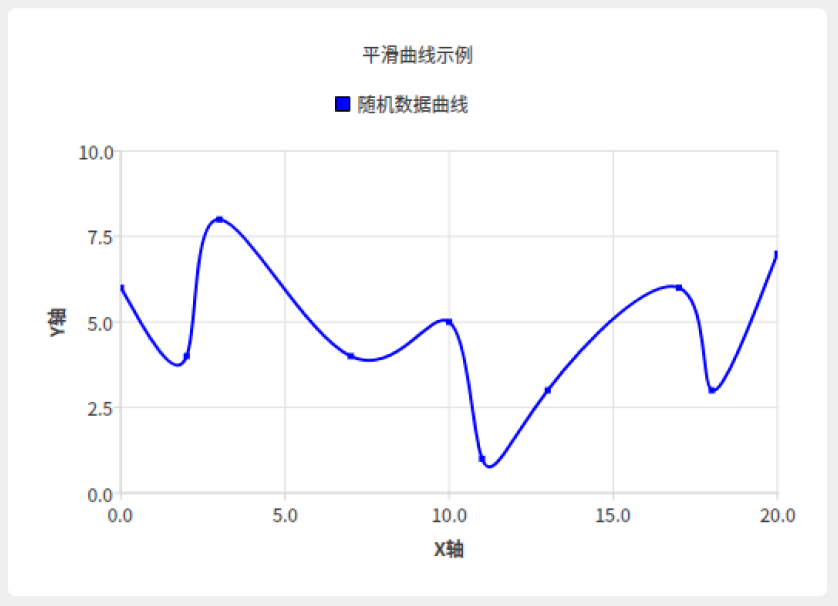

4、C++ 实例

#include <QApplication>
#include <QtCharts/QChartView>
#include <QtCharts/QLineSeries>
#include <QtCharts/QValueAxis>
#include <QtCharts/QAreaSeries>
#include <QLegend>
#include <QPieSlice>QT_CHARTS_USE_NAMESPACEint main(int argc, char *argv[])
{QApplication a(argc, argv);// 创建主窗口QMainWindow window;window.setWindowTitle("QSplineSeries 示例");// 创建图表QChart *chart = new QChart();chart->setTitle("平滑曲线示例");chart->setAnimationOptions(QChart::AllAnimations); // 启用动画// 创建QSplineSeries实例QSplineSeries *series = new QSplineSeries();series->setName("随机数据曲线");// 设置曲线样式QPen pen(Qt::blue);pen.setWidth(2);series->setPen(pen);// 设置数据点可见series->setPointsVisible(true);// 添加数据点series->append(0, 6);series->append(2, 4);series->append(3, 8);series->append(7, 4);series->append(10, 5);series->append(11, 1);series->append(13, 3);series->append(17, 6);series->append(18, 3);series->append(20, 7);// 将曲线添加到图表chart->addSeries(series);// 创建坐标轴QValueAxis *axisX = new QValueAxis();axisX->setTitleText("X轴");axisX->setRange(0, 20);QValueAxis *axisY = new QValueAxis();axisY->setTitleText("Y轴");axisY->setRange(0, 10);// 为图表设置坐标轴chart->setAxisX(axisX, series);chart->setAxisY(axisY, series);// 创建图表视图并设置图表QChartView *chartView = new QChartView(chart);chartView->setRenderHint(QPainter::Antialiasing); // 启用抗锯齿，使曲线更平滑// 设置主窗口的中心部件并显示window.setCentralWidget(chartView);window.resize(800, 600);window.show();return a.exec();
}
