一、所有干货
1.CubeMX 在 System Core → SYS → Debug 里给你几个模式：
1. No Debug
意思是：关闭调试功能，调试引脚都释放出来当普通 GPIO 用。
缺点：你就不能用 SWD/JTAG 进行调试或下载程序了，只能通过串口/ISP/Bootloader 烧录。
一般只有在 引脚紧张、产品量产 且不再调试时才会这样配置。
2. Serial Wire (SWD) ⭐常用
用 2 根信号线（SWDIO + SWCLK）+ GND + VCC 进行调试。
占用引脚少，但功能齐全（下载、调试、寄存器查看、单步运行等）。
这是 STM32 默认最推荐的调试方式，大部分开发板（比如 STM32F4/F1/F7/Nucleo/Discovery）都走 SWD。
为什么推荐？
节省引脚（只要 2 根），GPIO 更宽裕
支持全速调试
Keil、CubeIDE、ST-Link、J-Link 都支持
3. JTAG (4 pins / 5 pins)
JTAG 4 pins：TCK、TMS、TDI、TDO
JTAG 5 pins：TCK、TMS、TDI、TDO、nTRST
JTAG 协议历史更久，功能比 SWD多一些（比如支持级联多个芯片调试）。
缺点是：要占用 至少 4 个 GPIO，对小封装芯片来说太浪费。
现在一般只在需要链路调试、多核/多器件调试时才用。
4. Trace Asynchronous Sw (SWO Trace)
在 SWD 的基础上，额外开一个 单根 SWO 引脚，用来输出调试追踪信息。
主要用途：实时 printf、事件跟踪、性能分析（ITM / SWV Trace）。
如果你想在 Keil 或 CubeIDE 里看到 实时调试打印、周期性变量值，就可以选这个。
占用引脚比 SWD 多 1 根。
📌 总结对比表
选项
占用引脚
功能
使用场景
No Debug
0
不能调试
量产或引脚极度紧张
Serial Wire (SWD)
2
下载 + 调试，主流方式
默认推荐，开发调试
JTAG (4/5 pins)
4 / 5
下载 + 调试，多芯片调试
需要 JTAG 链路时
Trace Asynchronous Sw
3
SWD + Trace 实时打印
需要在线性能分析/调试时
2.当没有选SWD，即选择了NO debug该怎么烧录程序
方法：使用bootloader
地址：[STM32 HAL库]使用bootloader清除程序_哔哩哔哩_bilibili

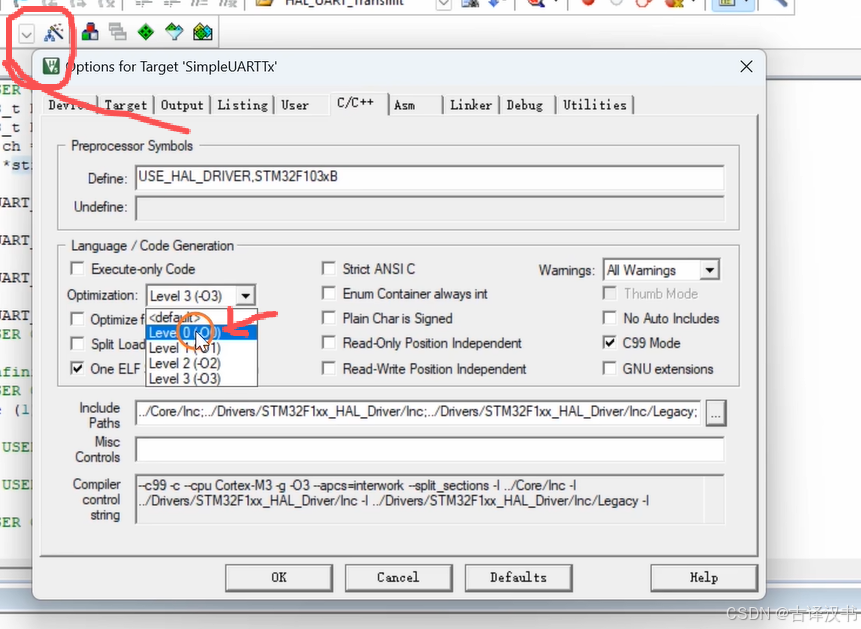

3.debug的时候，关掉代码优化
在 Keil5 里用 debug 调试代码 时，通常建议把 代码优化关掉，主要原因是：
🔹1. 优化会改变代码结构
编译器优化（O1/O2/O3 等）会：
删除“看似无用”的代码；
把变量放到寄存器里，不再分配内存；
合并/重排代码逻辑，甚至把多行代码压缩成一条指令。
结果就是：
👉 你在 源码单步调试 时，代码执行顺序和你看到的 C 语言顺序对不上，断点可能跳来跳去。
🔹2. 变量可能“消失”或不可见
在开启优化后：
一些局部变量可能被优化掉，调试窗口里看不到；
或者同一个变量值随时在寄存器和内存间切换，导致 观察到的值不稳定。
🔹3. 单步调试不准确
当你在 逐行 F11/F10 单步时：
编译器可能把多行合并成一条汇编指令 → 你点一次却跳过几行；
或者某些 if/for 的代码块被优化展开，导致调试时 源代码与汇编不同步。
🔹4. 便于学习和排错
关掉优化后：
每一行 C 代码几乎都会对应到一条或几条汇编，源码和执行流一致；
变量会完整保留在内存里，方便 观察/修改变量值；
更容易定位问题，尤其是新手学习或者调试硬件外设时。
✅总结
在 开发和调试阶段：建议关闭优化，保证调试行为与源码一致。
在 正式发布/下载固件阶段：再开启合适的优化等级（比如 O2/O3），以减小代码体积、提高运行效率。
4.cubeMX自动生成的代码里面的注释
首先：注意在写代码的时候是要写在这些注释里面的（CubeMX 再次生成代码时，不会覆盖里面的内容），写在外面下次生成代码的时候会覆盖消失。

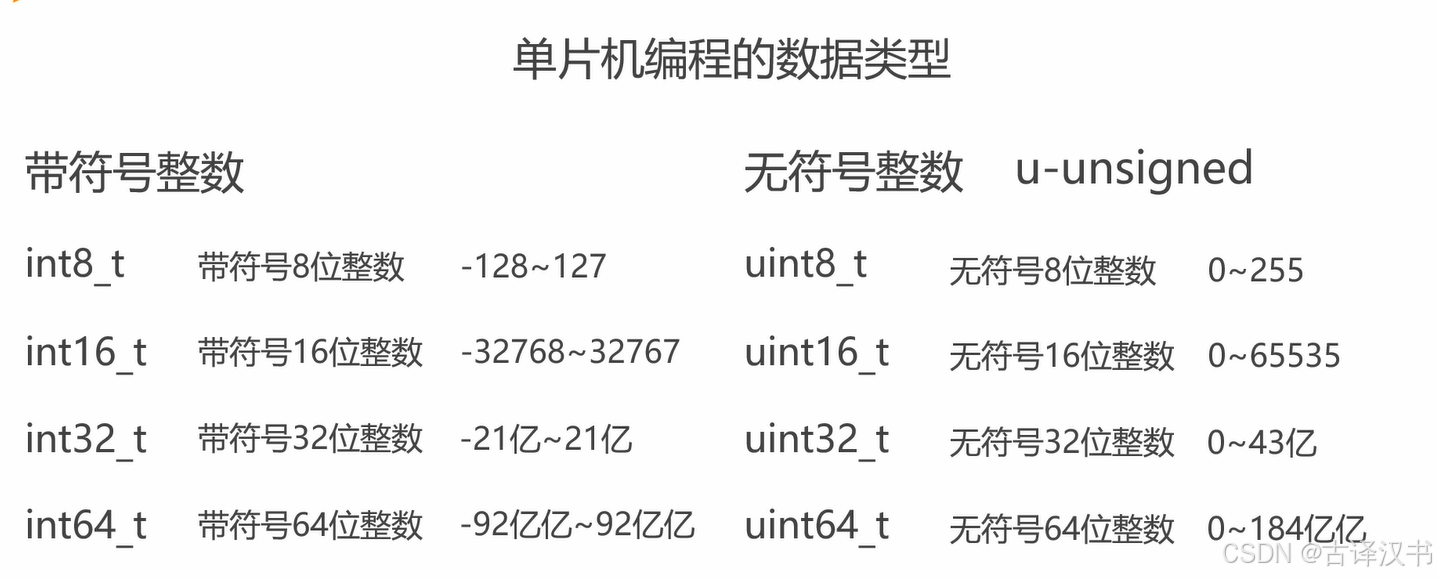

二、GPIO
1.GPIO编程接口

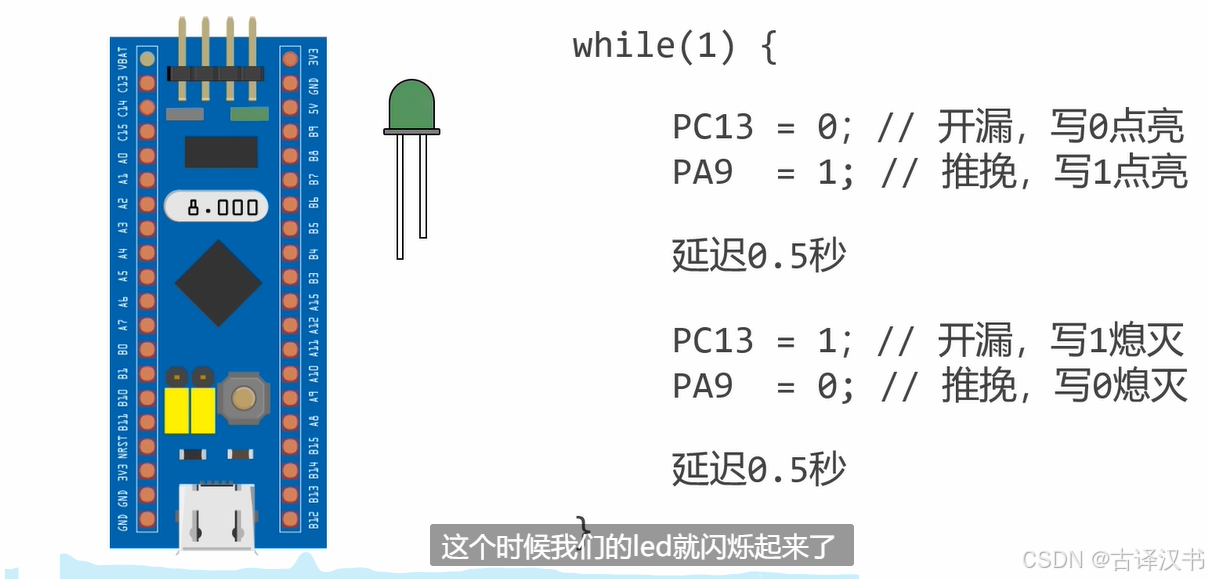

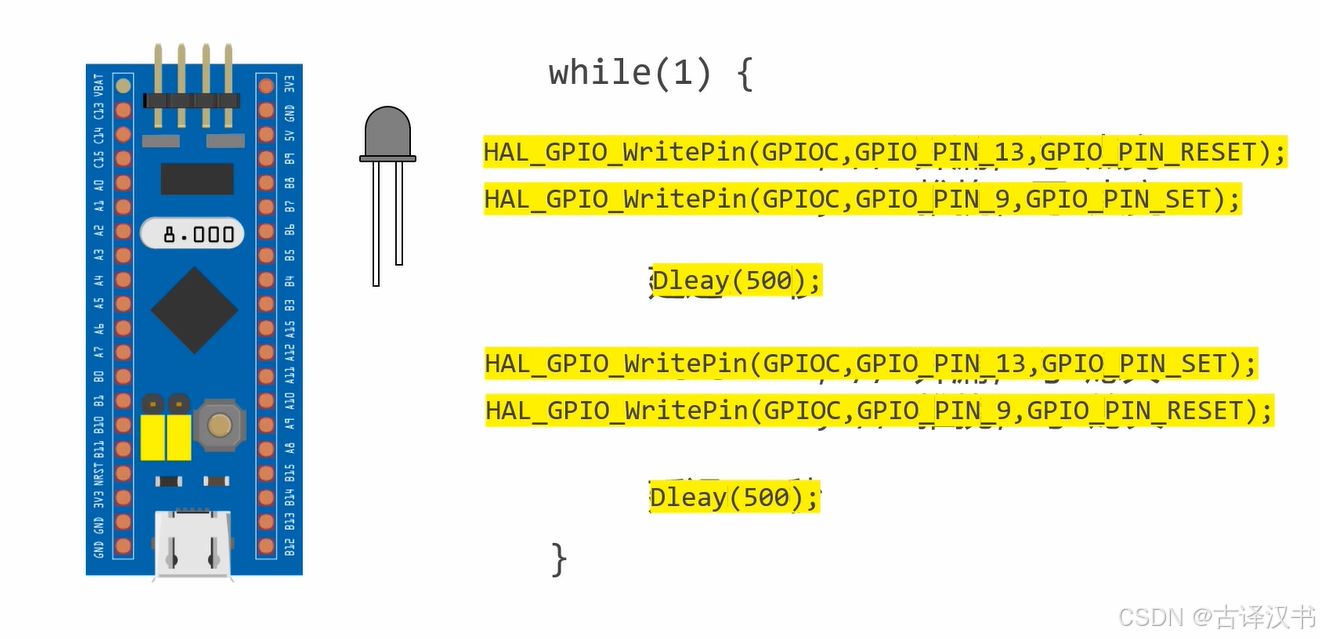

2.GPIO两灯交替点亮实验

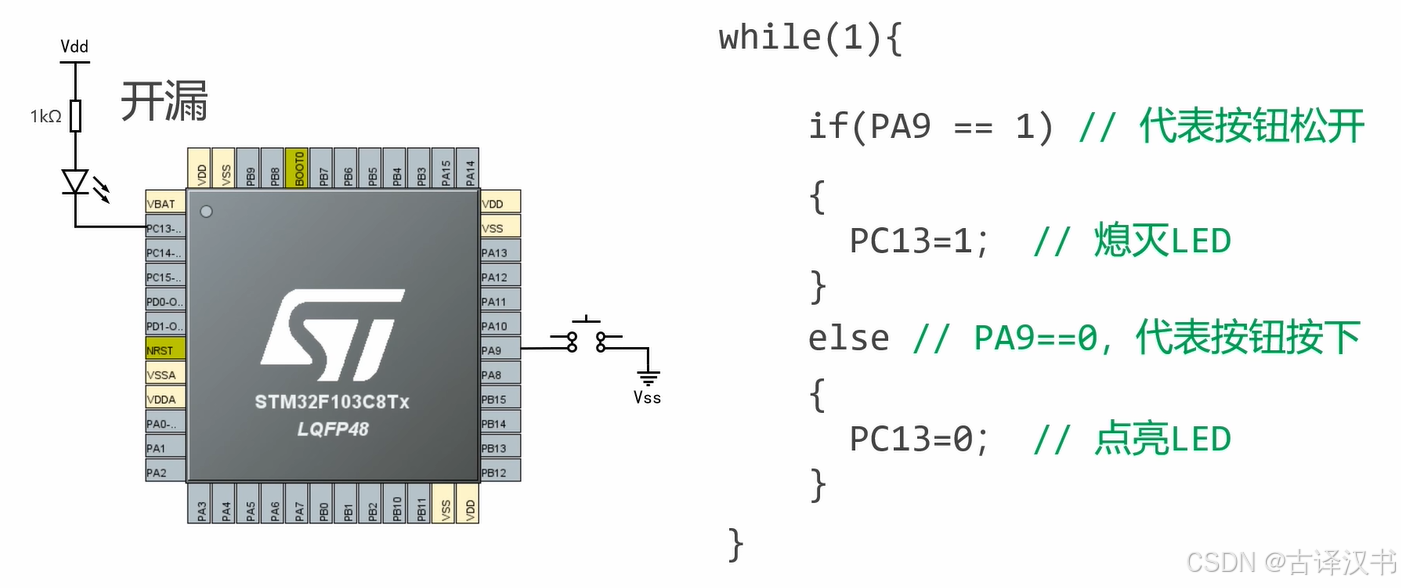

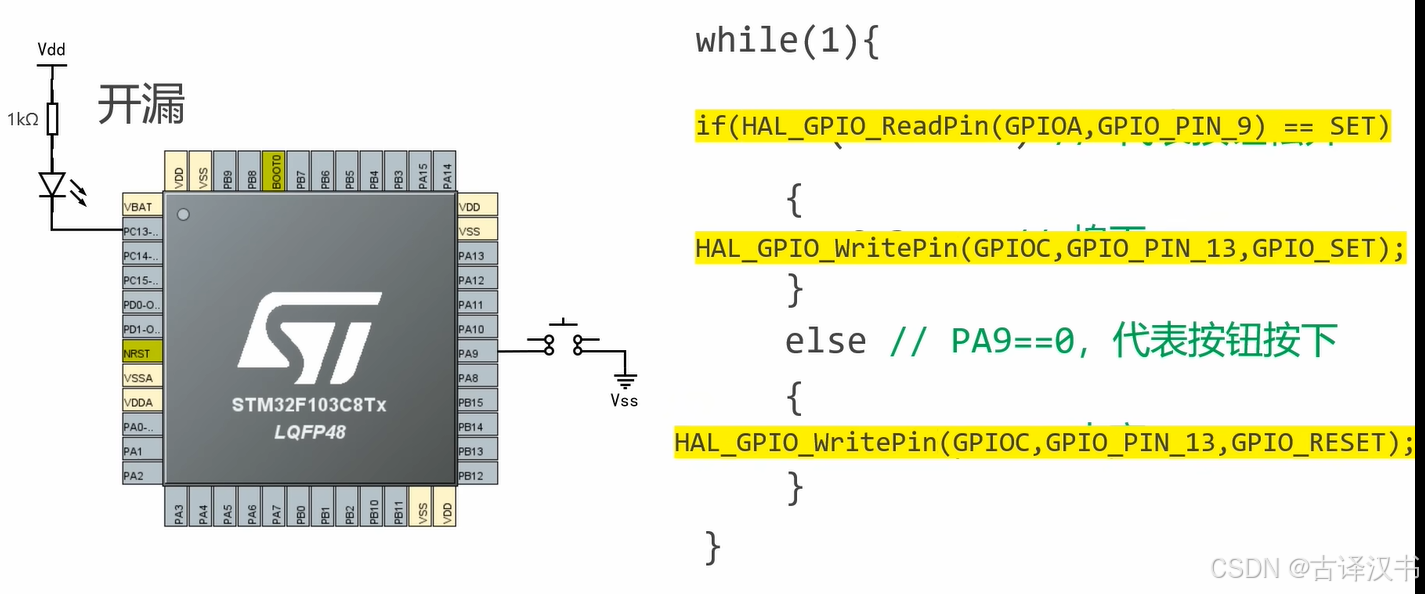

3.GPIO按钮按下实现板载灯亮

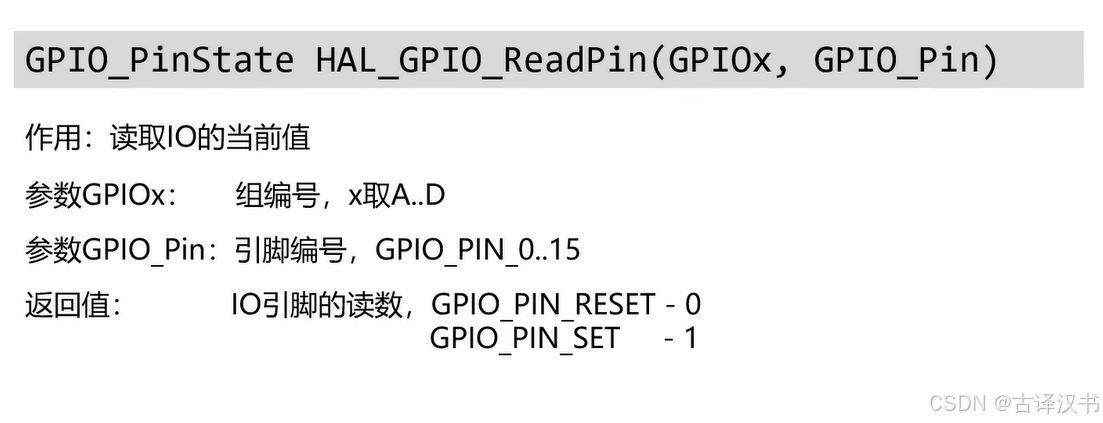

核心：读取输入引脚的值 因为输入引脚的值表示按钮的状态（是按下还是断开的）

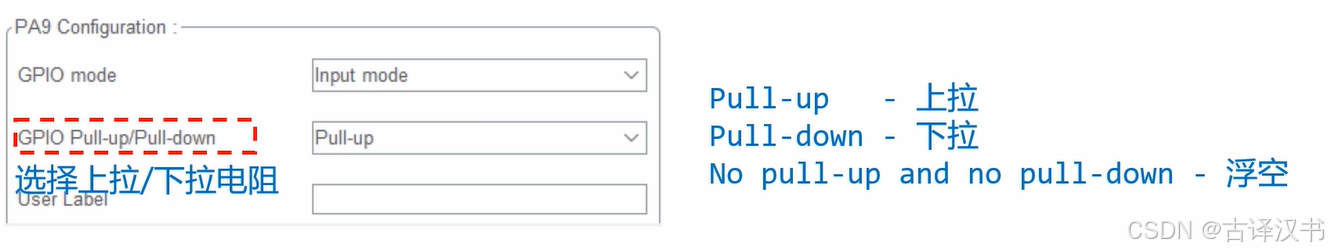

输入引脚设置为输入上拉，按钮没按默认山上拉的高电压，按钮按下表示低电压
三、UART

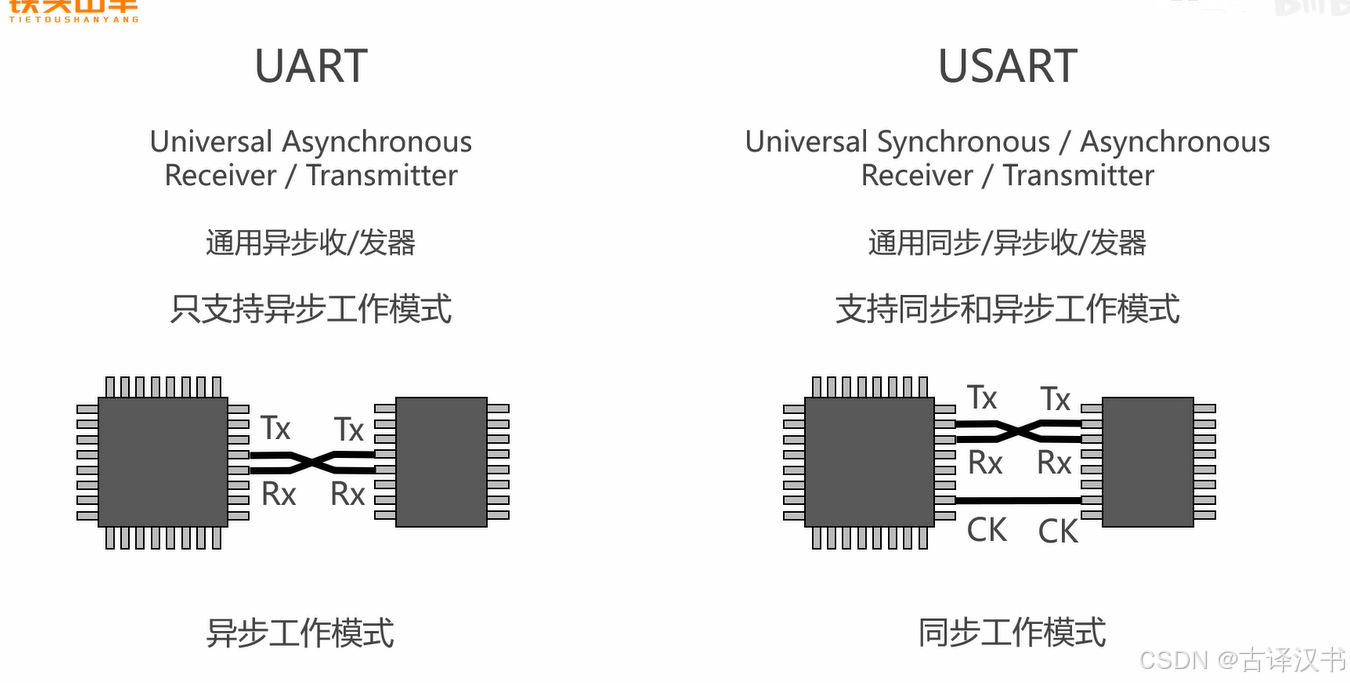

1.USART和UART

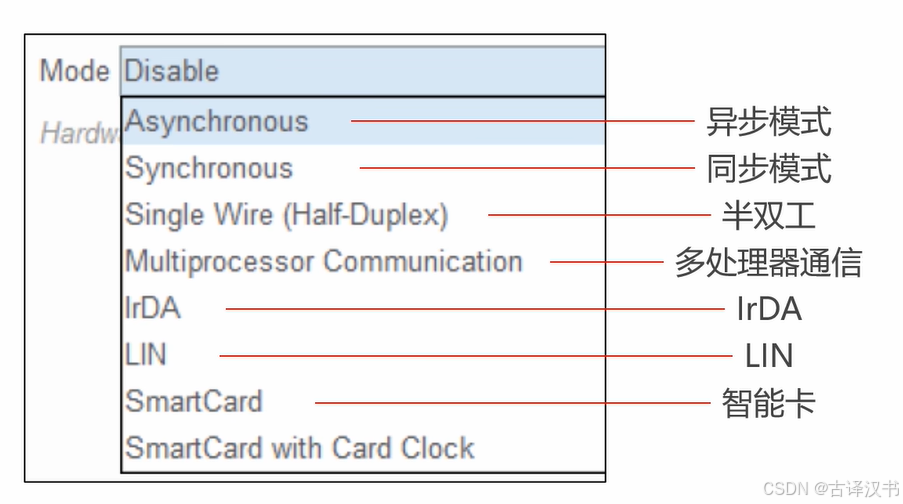

2.串口的选择

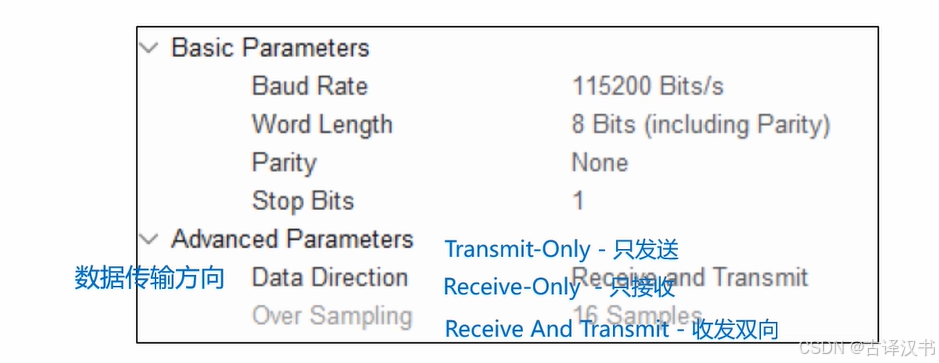

3.串口的重要参数

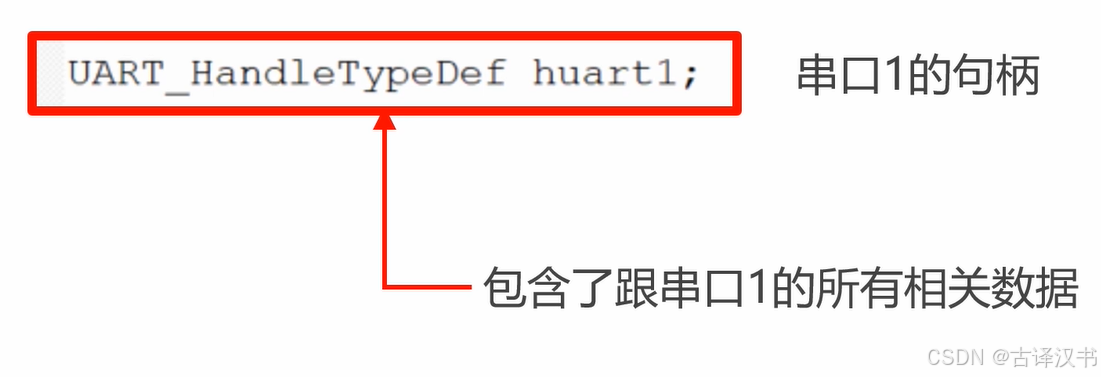

串口的句柄，可以由代码生成的时候自动生成的

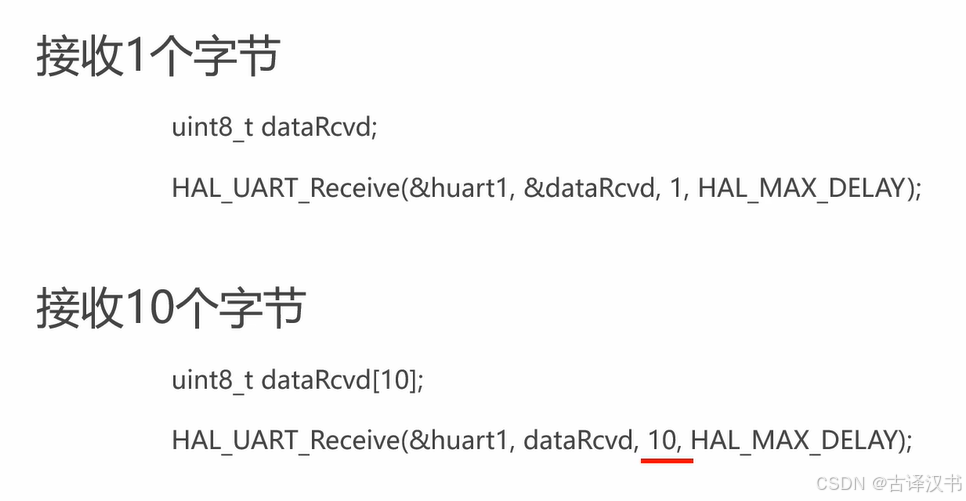

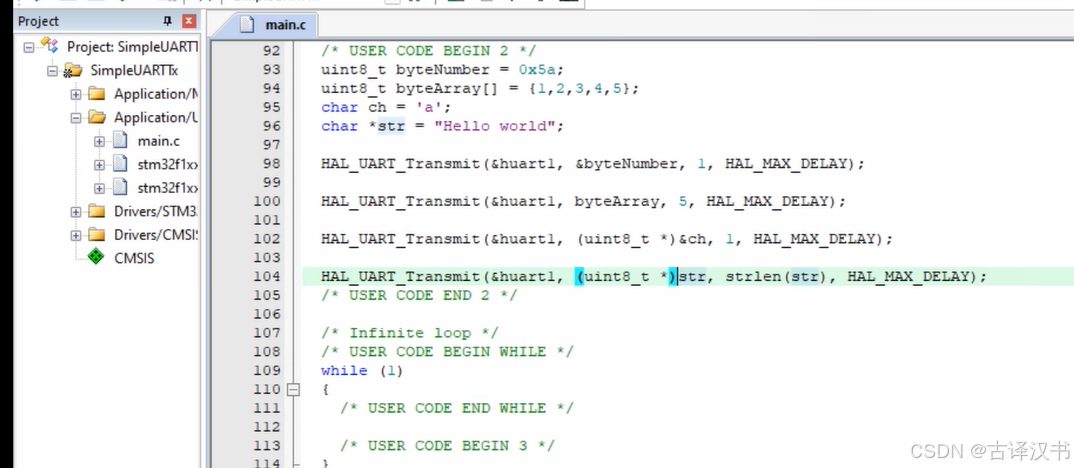

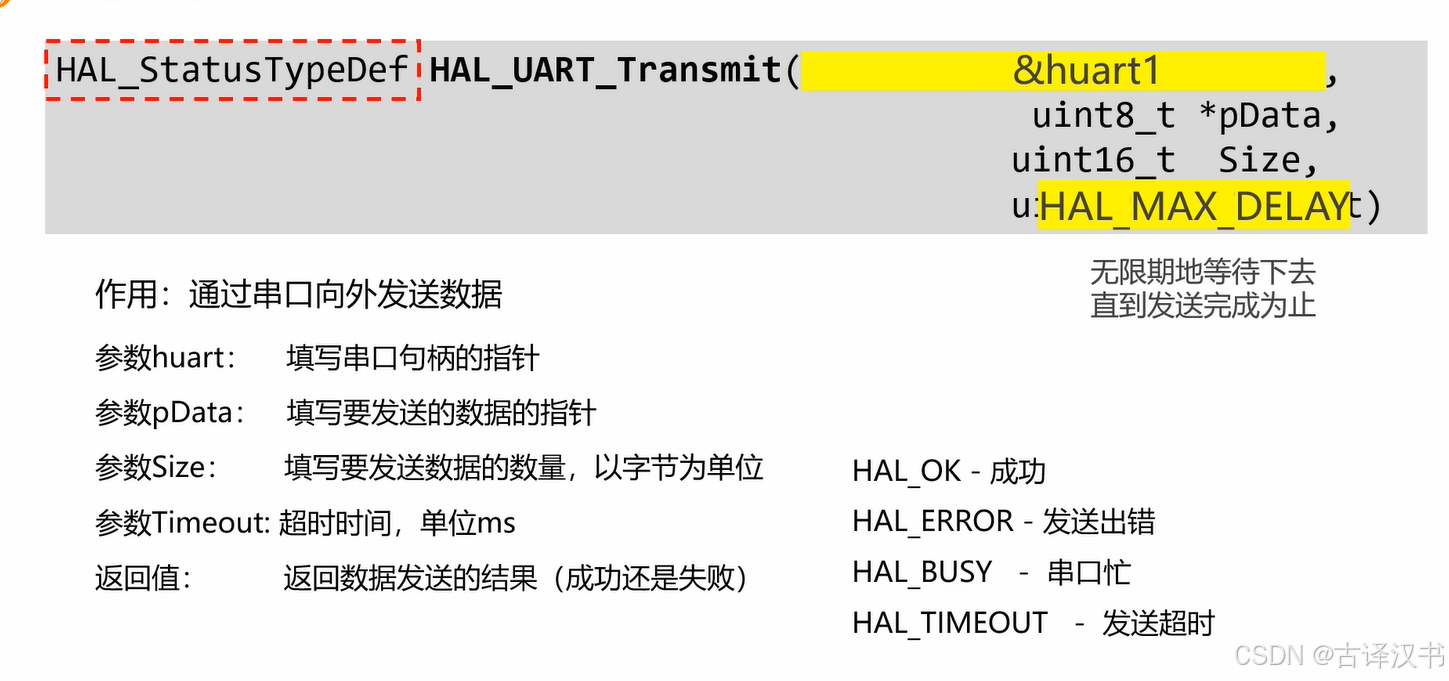

4.串口的编程接口
5.串口的简单发送数据实验

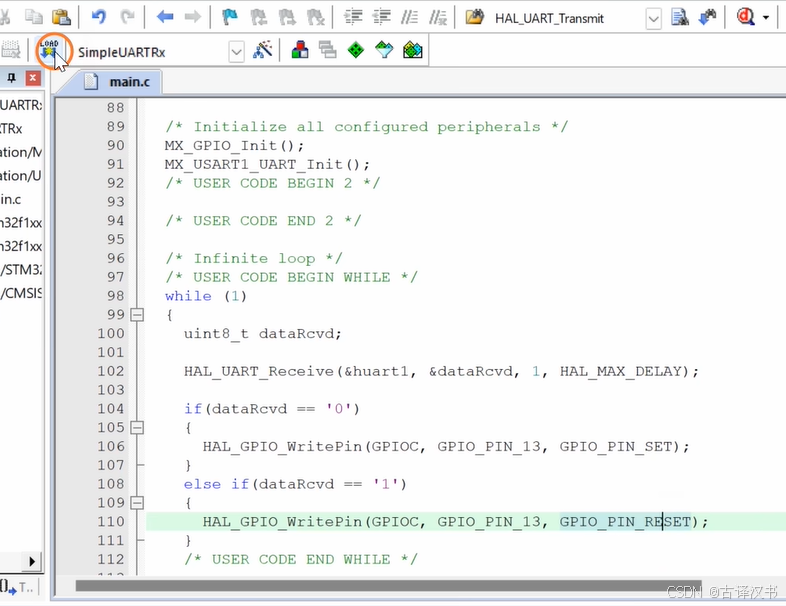

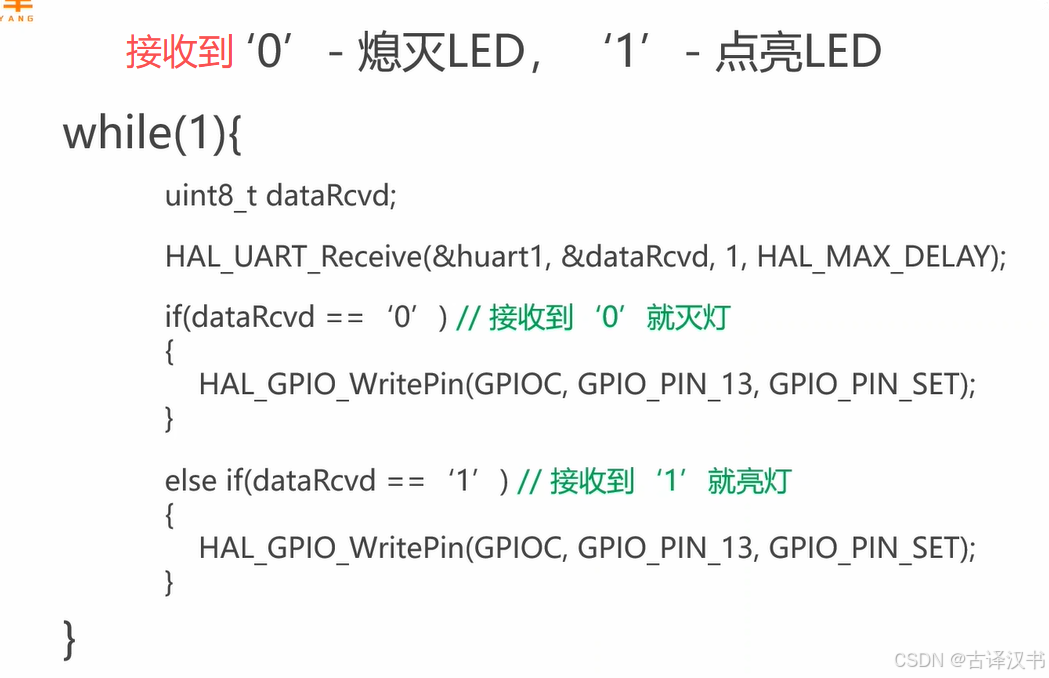

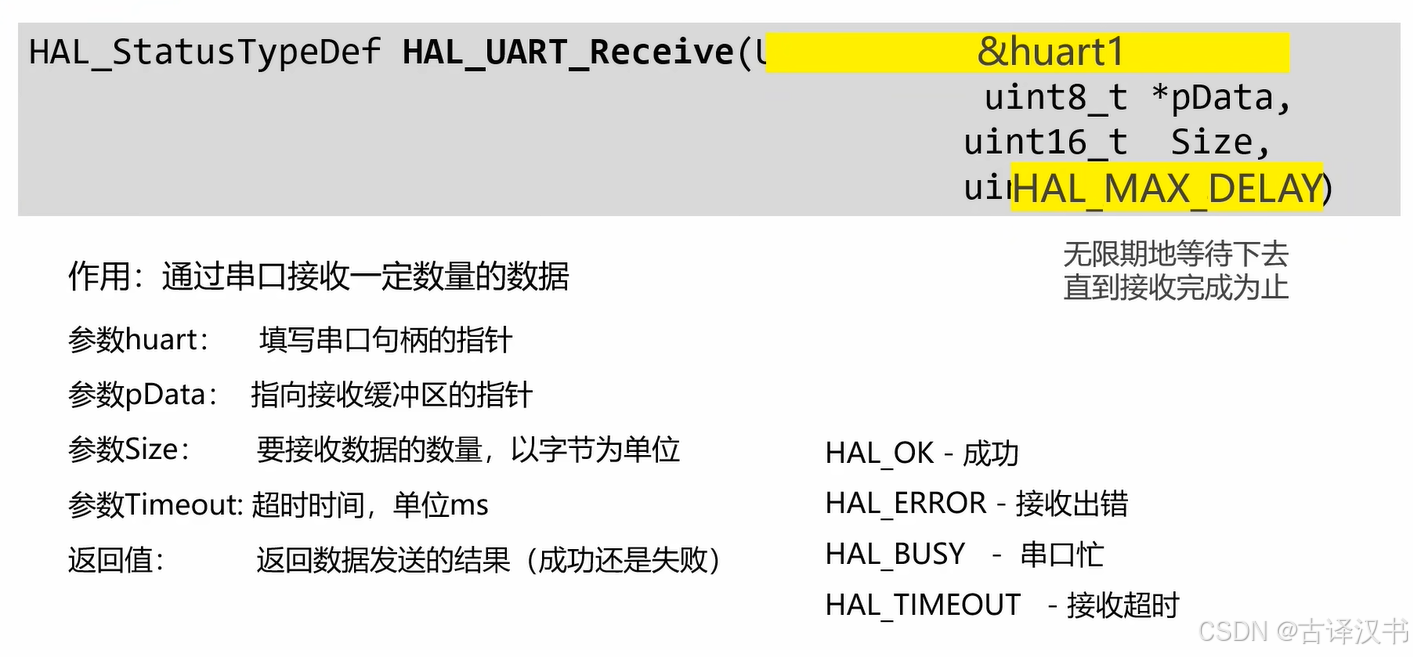

6.串口的简单接收数据实验
四、I2C

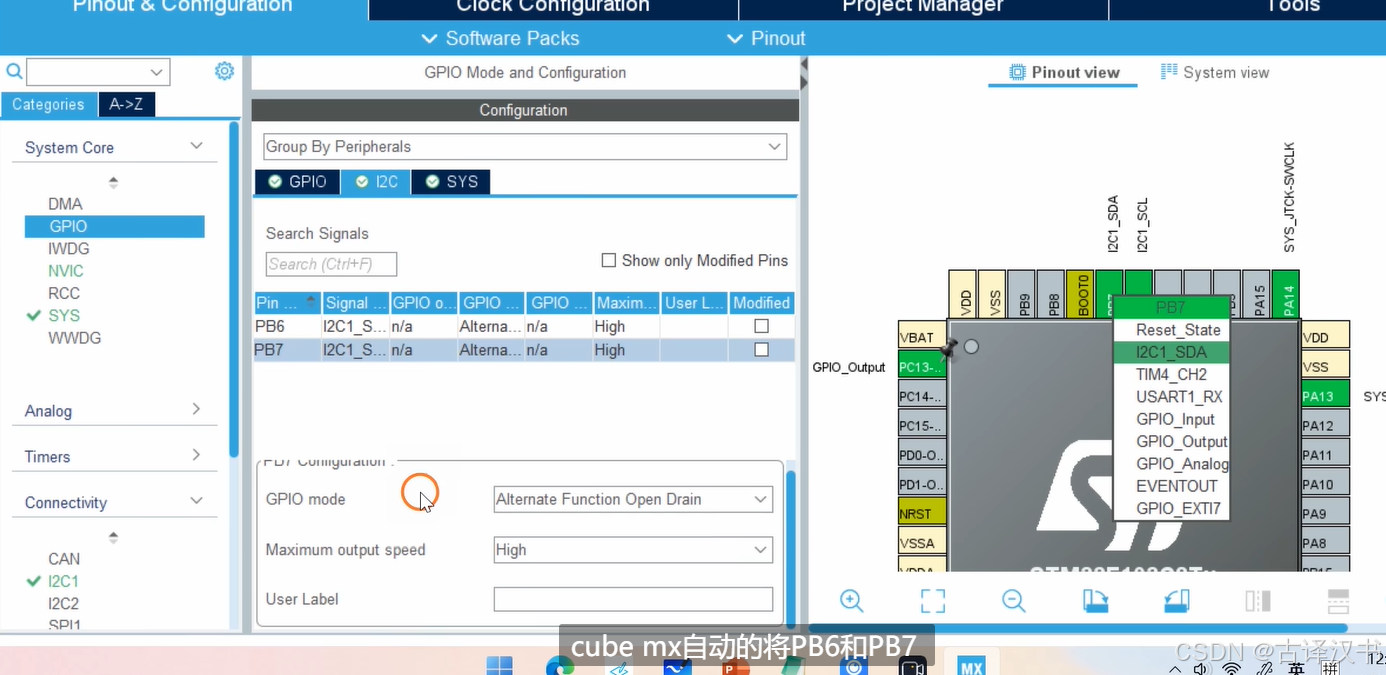

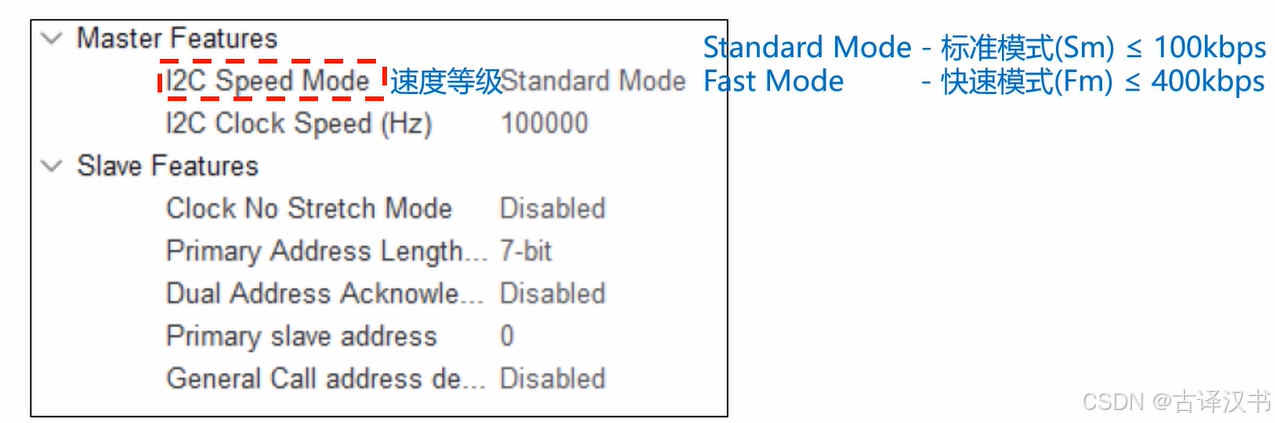

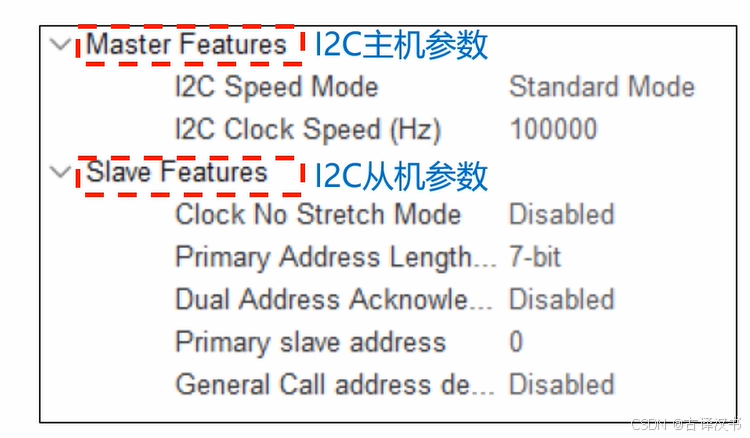

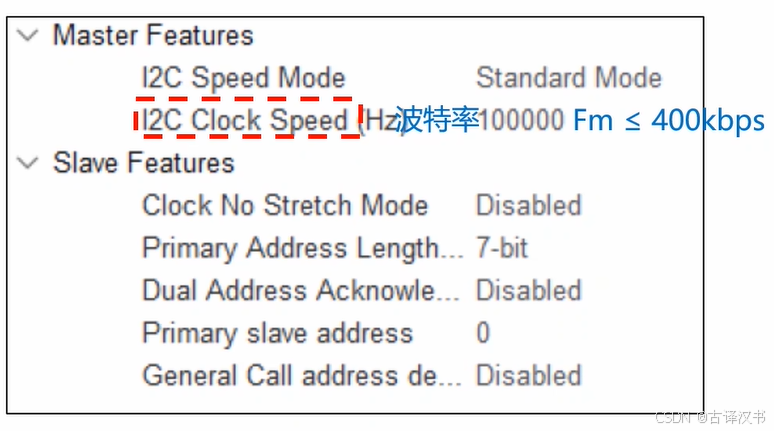

1.I2C的cubeMX配置
注意。标准模式没有占空比
》为什么 STM32的I2C 设计了新的占空比的模式？
因为 I²C 标准并不是直接规定“占空比”，而是规定 tLOW ≥ 某值，tHIGH ≥ 某值。
在硬件里实现的时候，更方便用 低/高时间的比例去配置。所以 CubeMX 的写法只是“工程实现上的习惯”，并不是新的占空比定义。
✅ 总结一句话：
常规定义：占空比 = 高电平时间 ÷ 周期
STM32 CubeMX：用 Ratio = 低/高 表示，本质上只是另一种写法，两者可以互相转换。
这里的占空比有点特殊。是直接使用低电压/高电压来得到占空比的

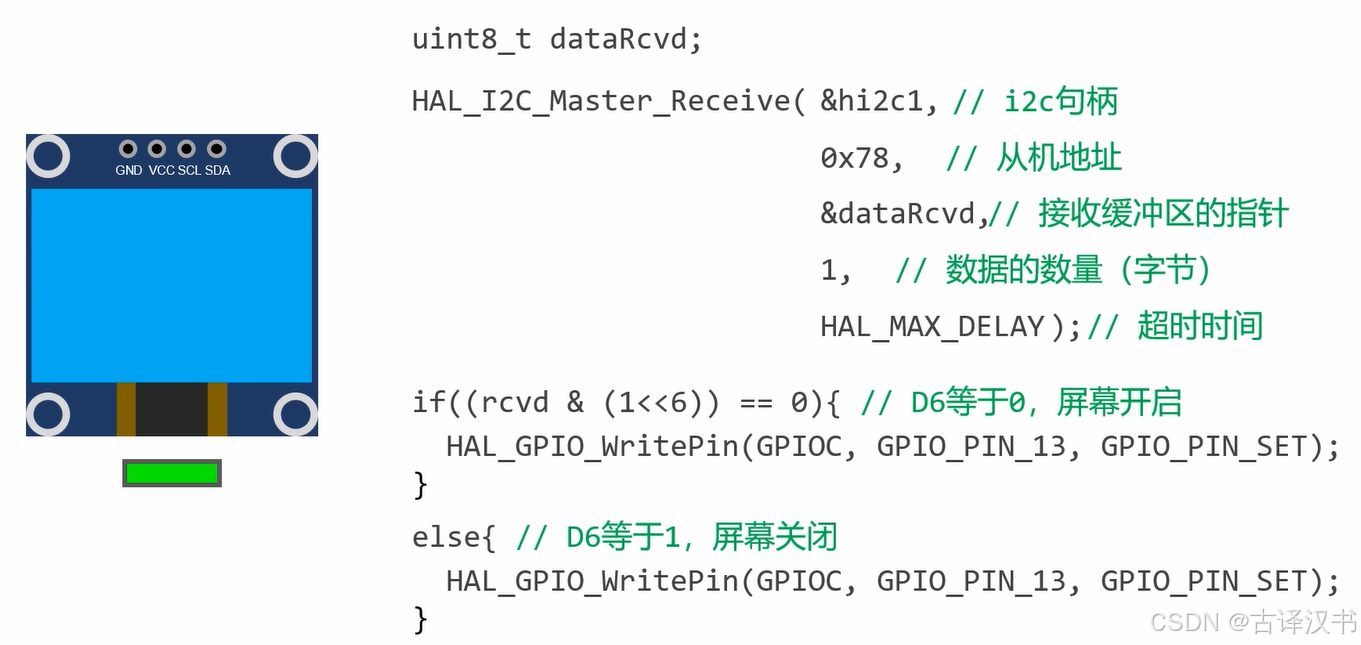

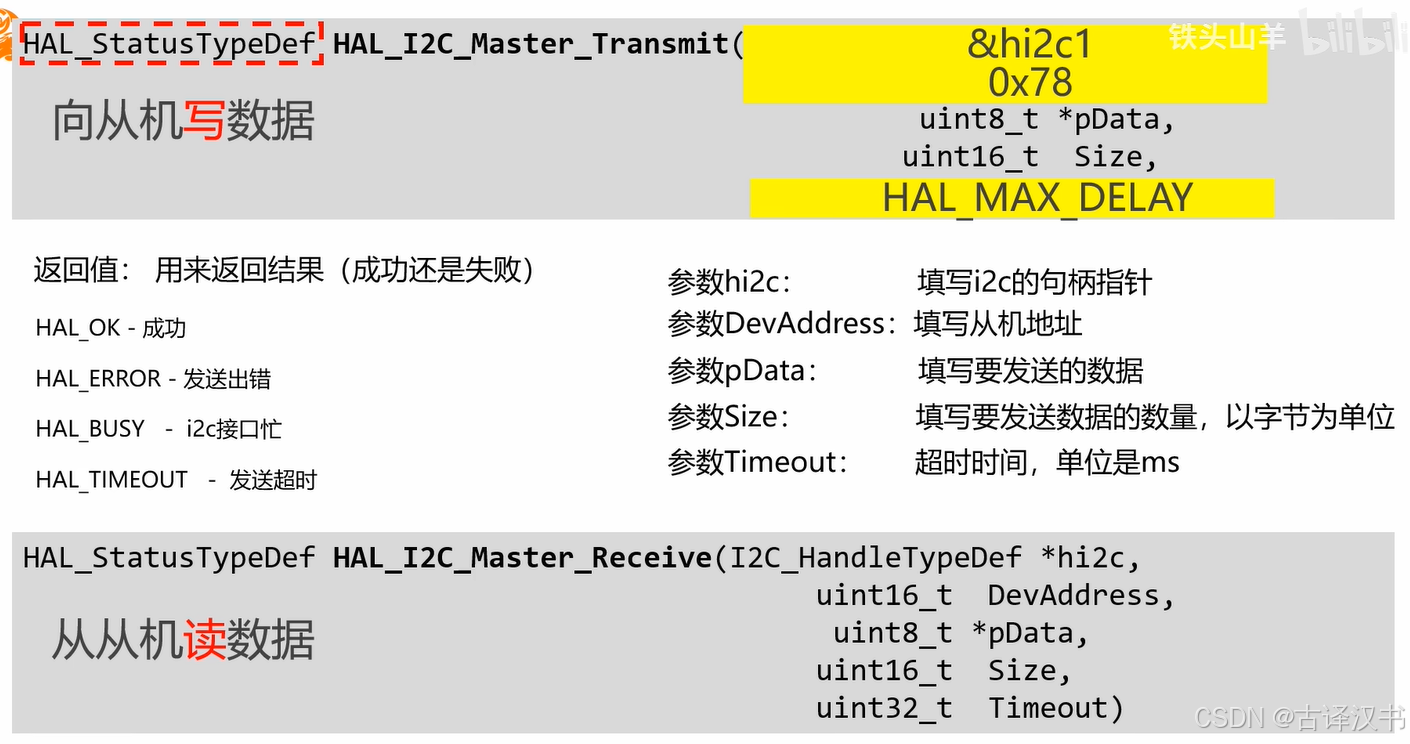

2.I2C的编程接口
3.OLED的芯片-SSD1306

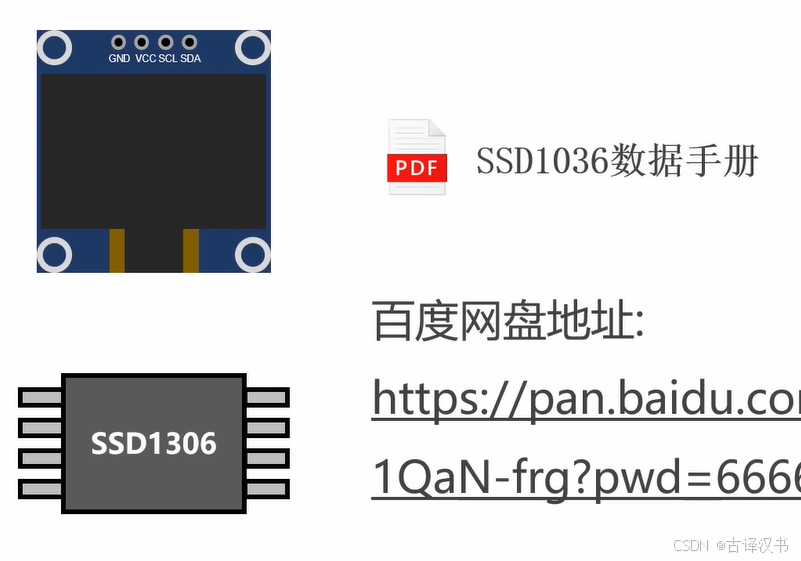

（1）芯片手册

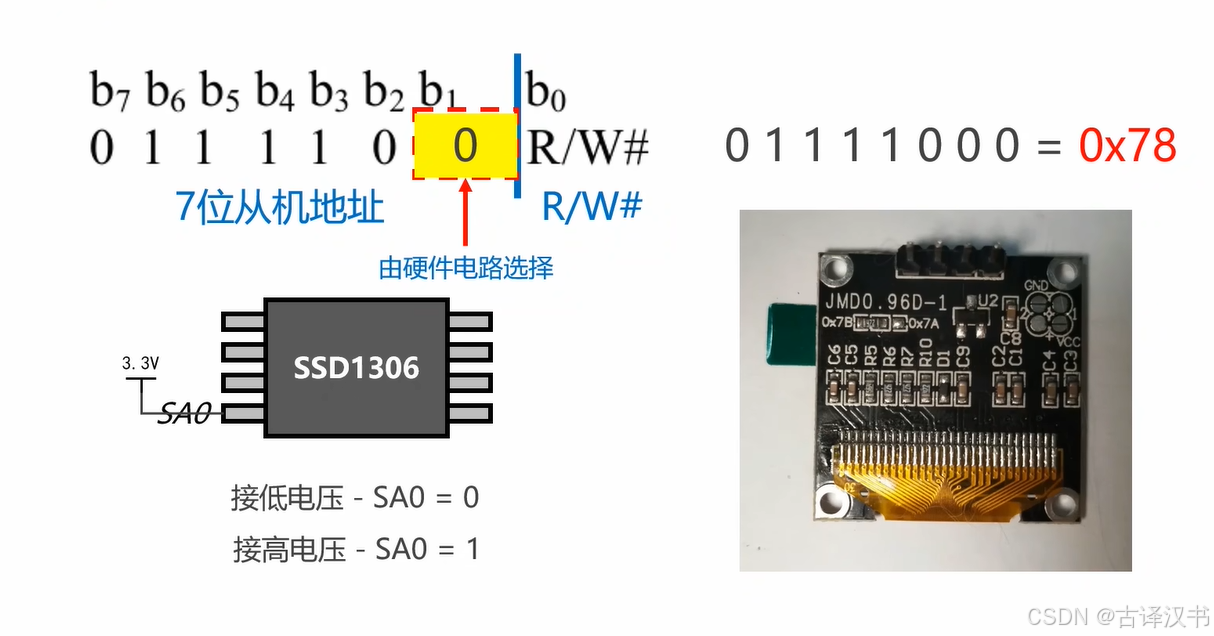

（2）芯片（OLED）的地址

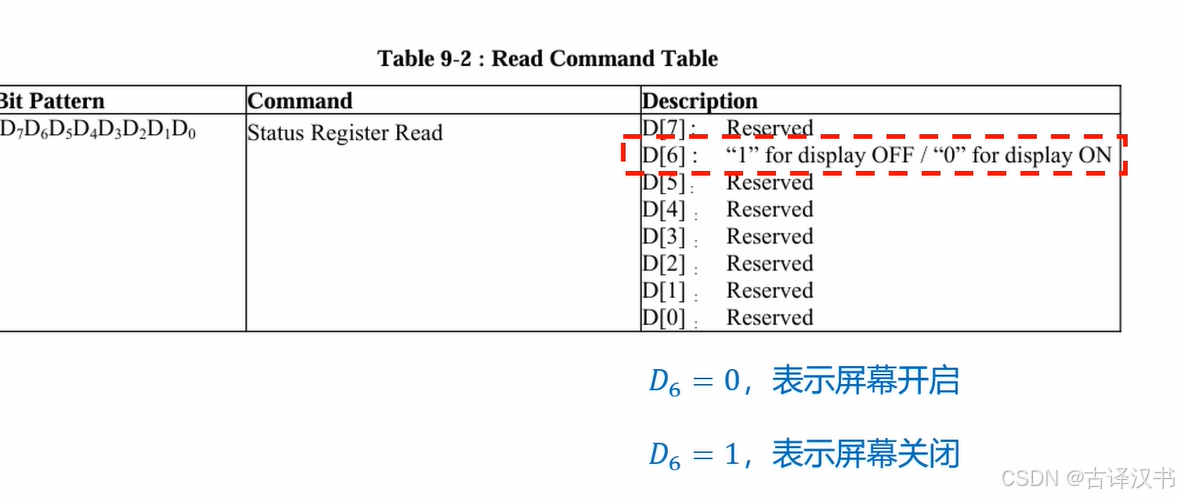

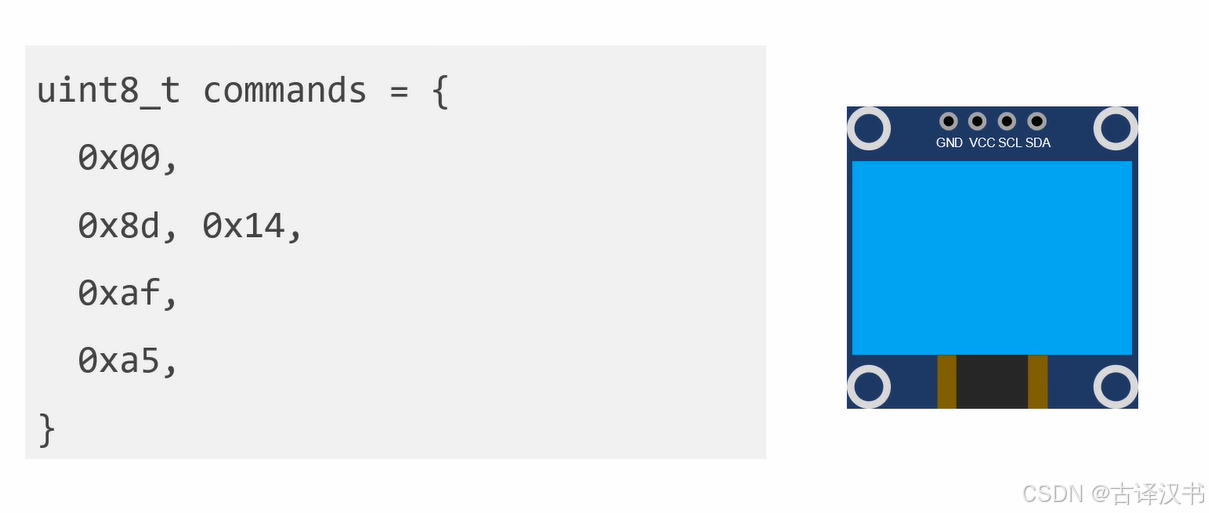

（3）根据手册得到的使得OLED常亮的指令
指令依次是：命令流、使能电荷泵、打开屏幕开关、屏幕全亮

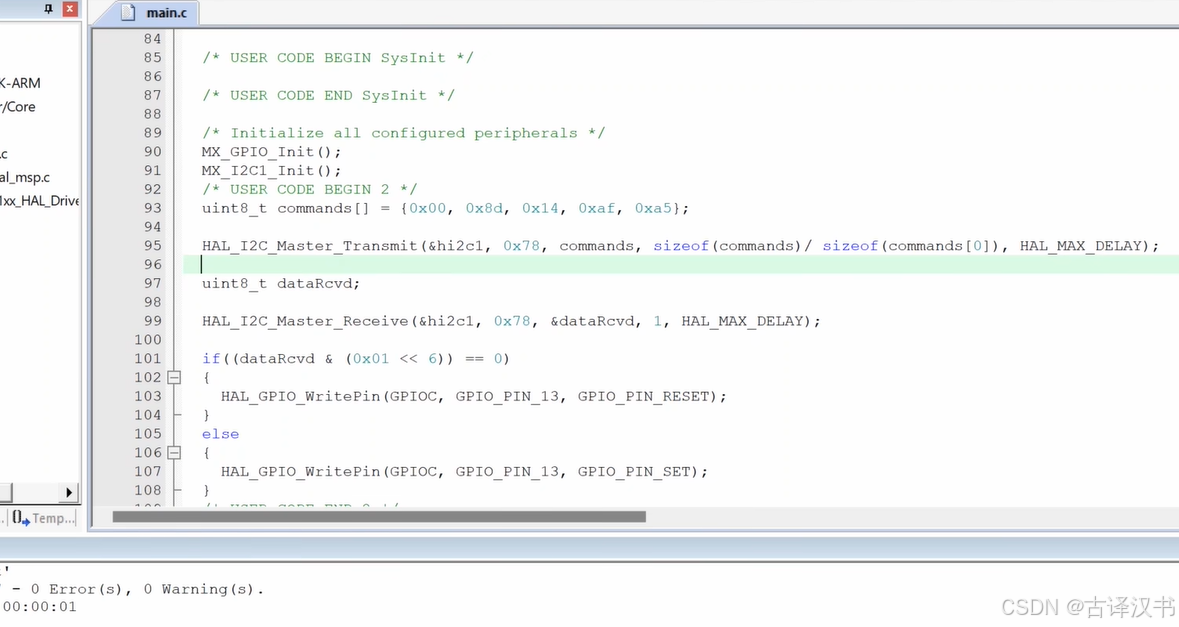

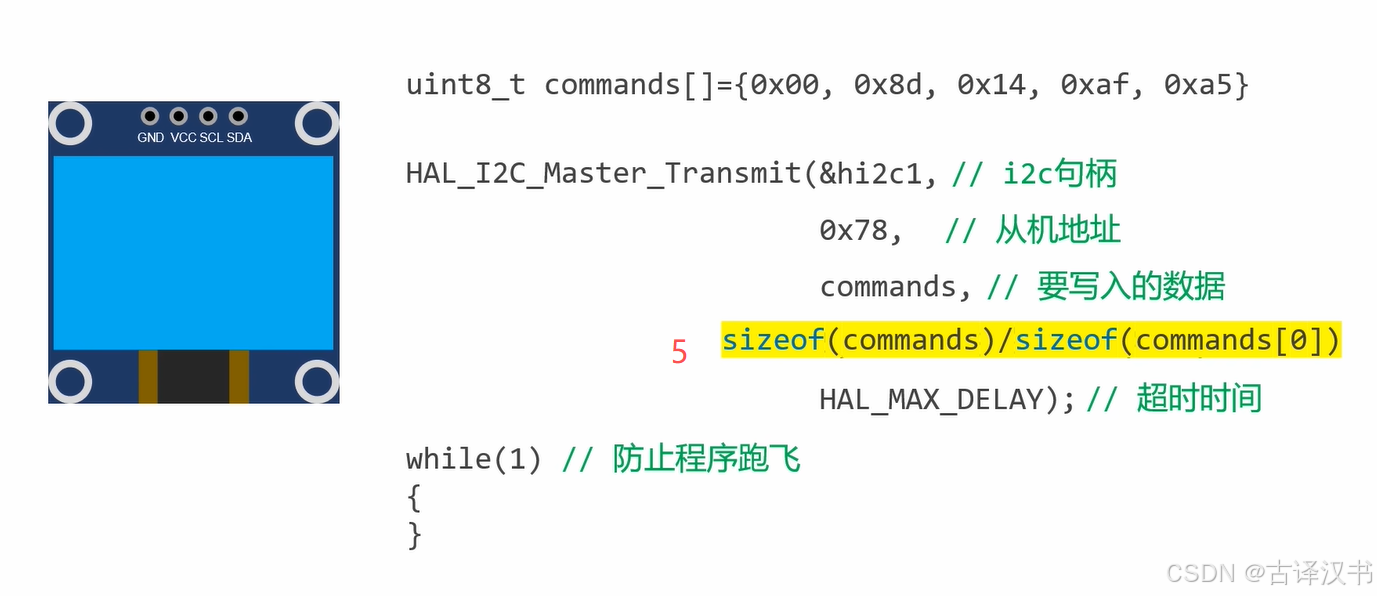

4.I2C实验：点亮OLED屏幕
五、时钟

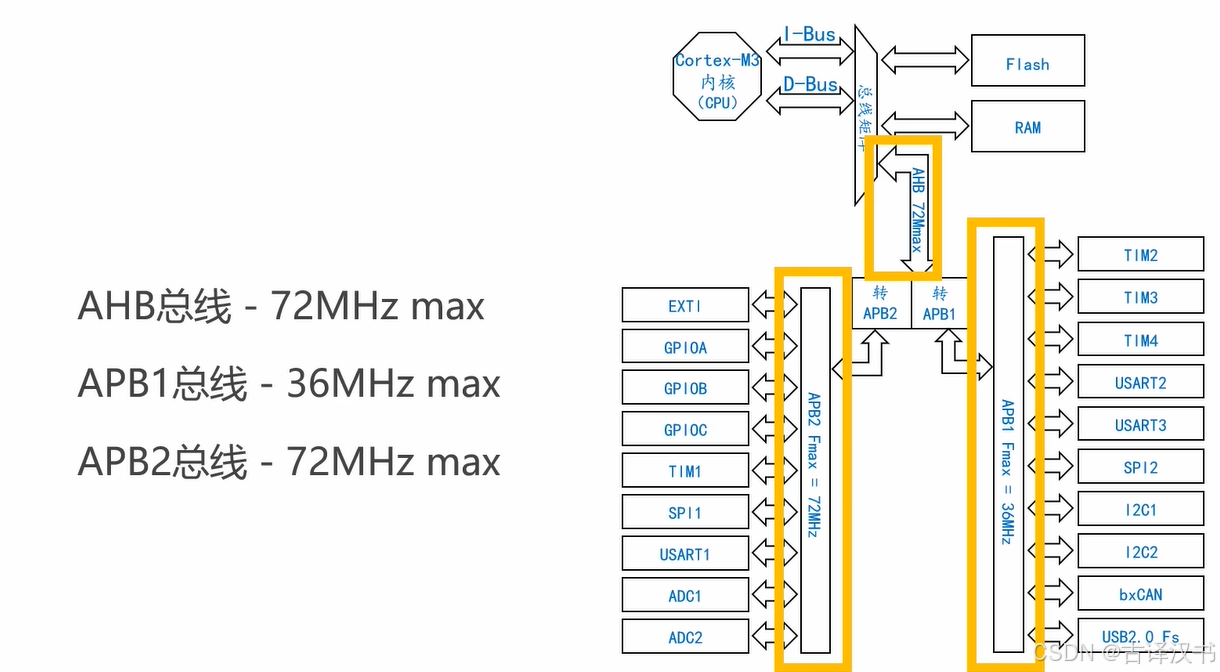

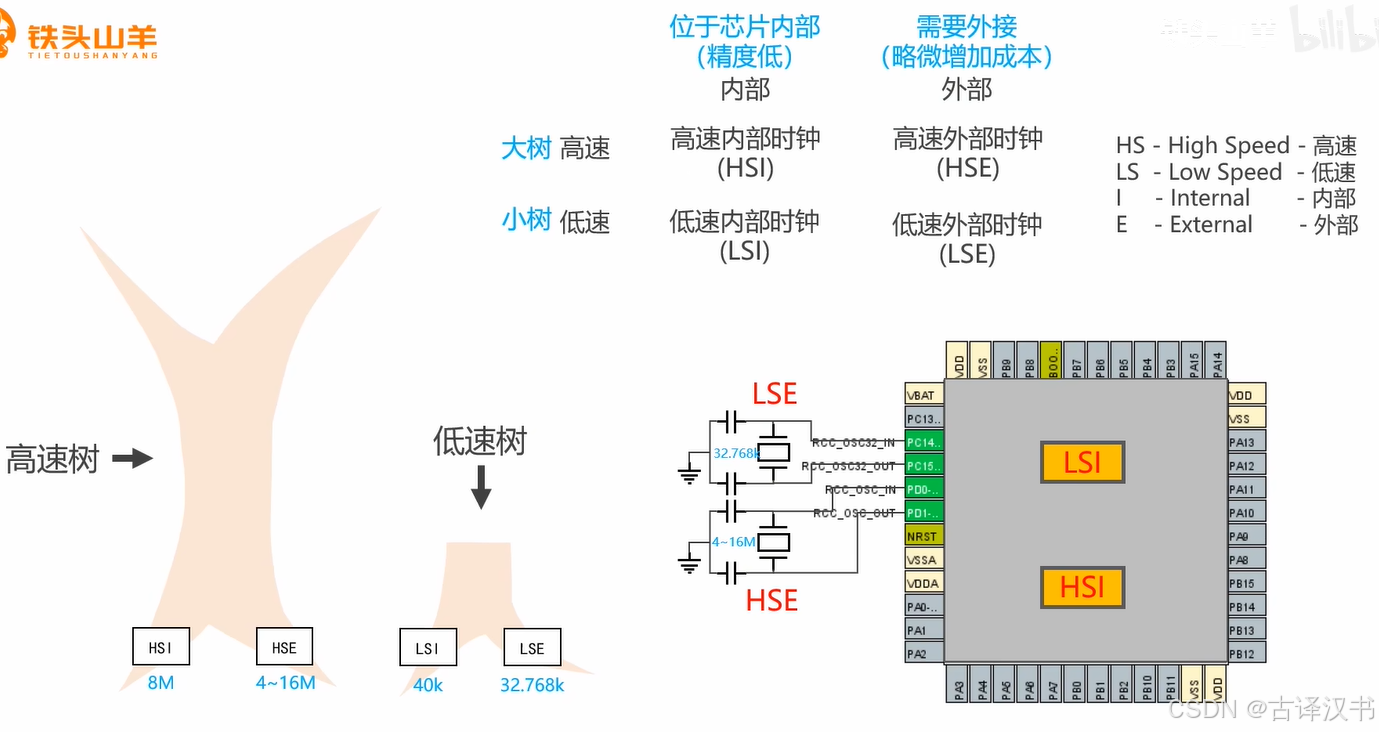

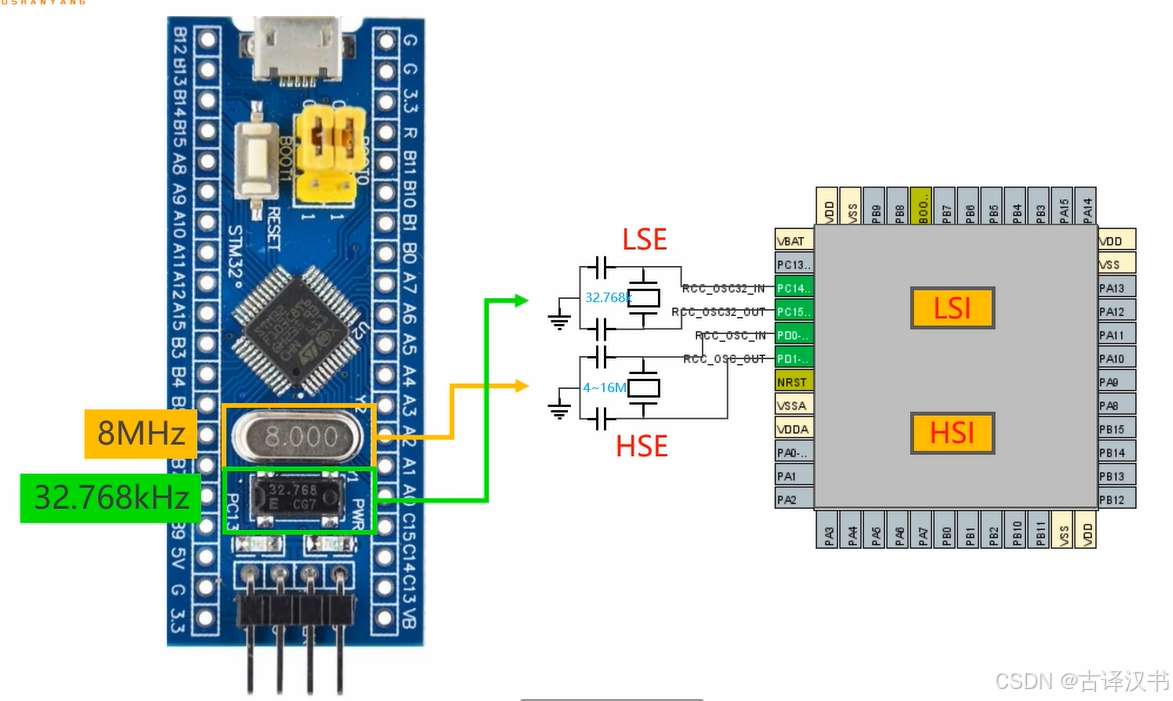

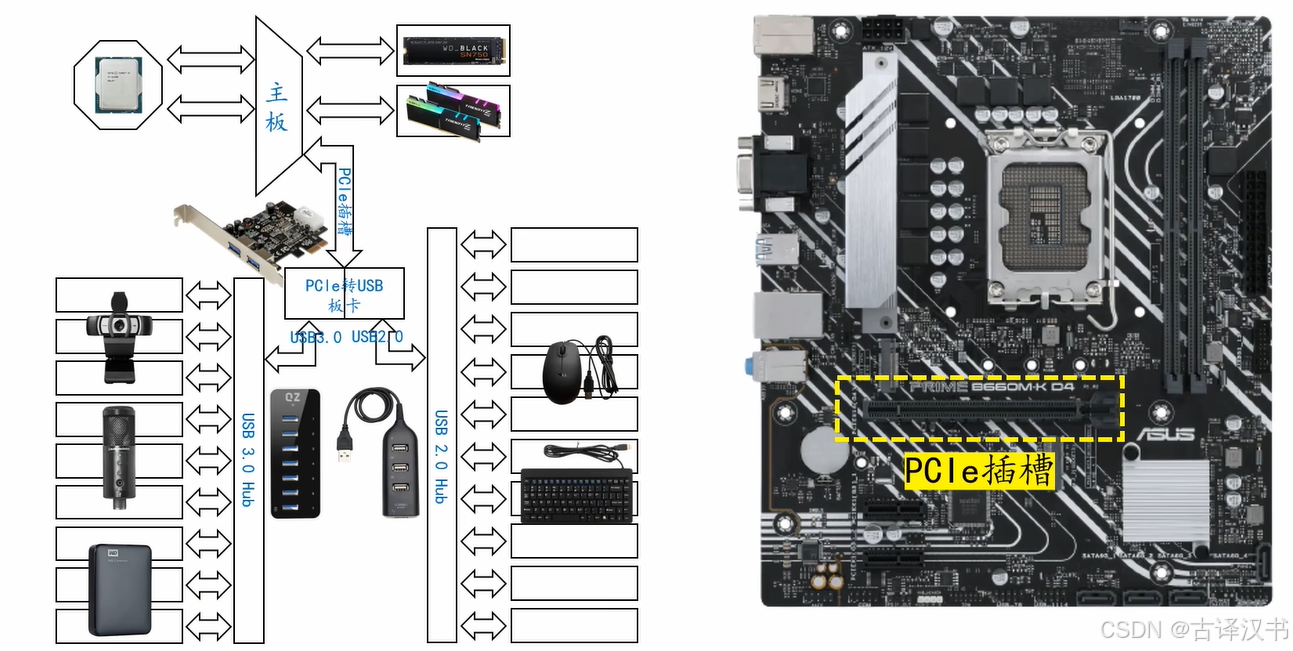

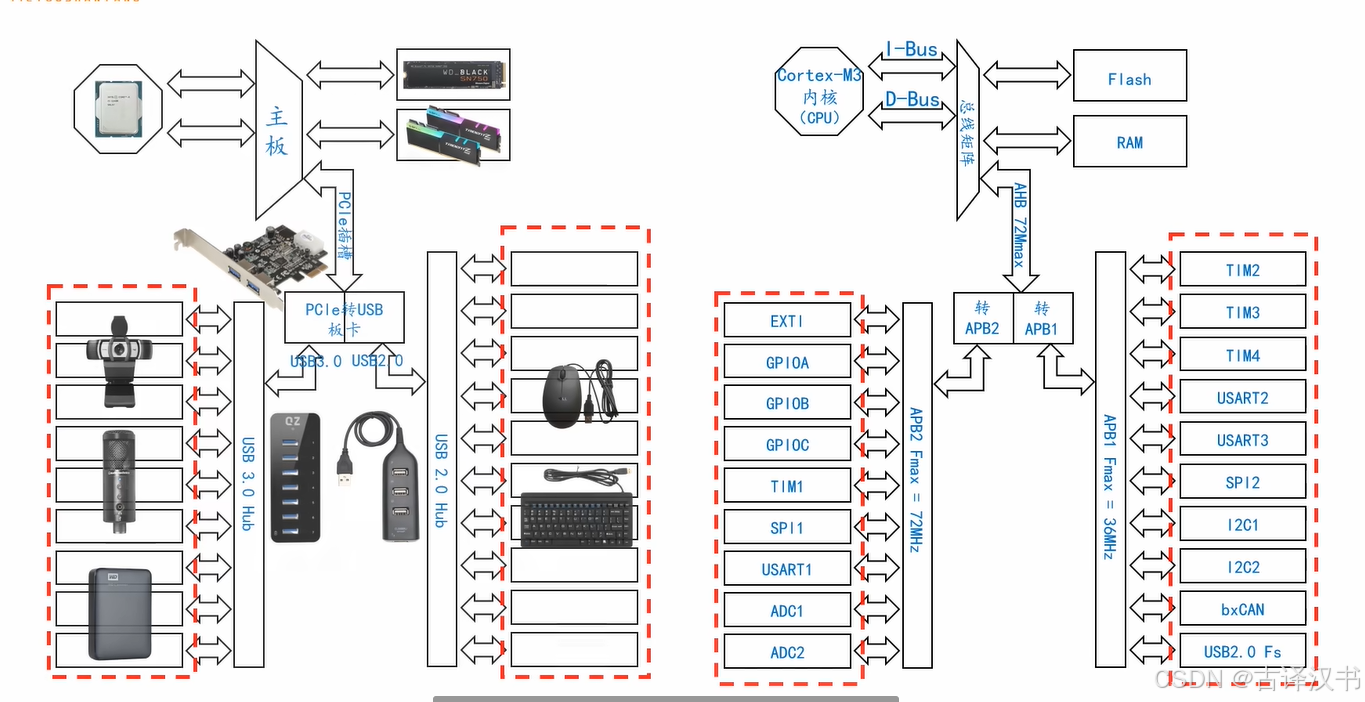

1.时钟树的介绍
》而此图主要一个功能就是让你知道各个总线的最大频率
2.时钟树属于时序逻辑电路

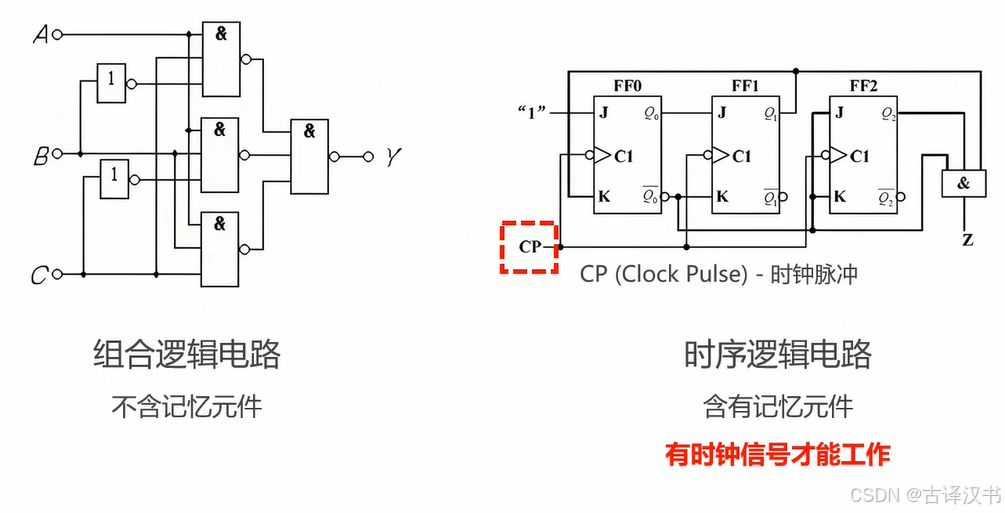

（1）时序逻辑电路
| 特性 | 组合逻辑电路 | 时序逻辑电路 |
|---|---|---|
| 输出依赖 | 当前输入 | 当前输入 + 历史状态 |
| 记忆功能 | 无 | 有 |
| 时钟信号 | 不需要 | 需要（大多数情况） |
| 示例 | 加法器、解码器 | 触发器、计数器、寄存器 |
| 电路 | 功能 | 逻辑类别 | 原因 |
|---|---|---|---|
| 加法器 | 二进制相加 | 组合逻辑 | 输出只依赖输入 |
| 解码器 | 二进制转独热码 | 组合逻辑 | 输出只依赖输入 |
| 触发器 | 存储1 bit | 时序逻辑 | 有记忆，需要时钟 |
| 寄存器 | 存储多位 | 时序逻辑 | 由触发器构成，有记忆 |
| 计数器 | 自动计数 | 时序逻辑 | 当前状态依赖历史 |
（2）因为都是时序电路，所以需要时钟信号

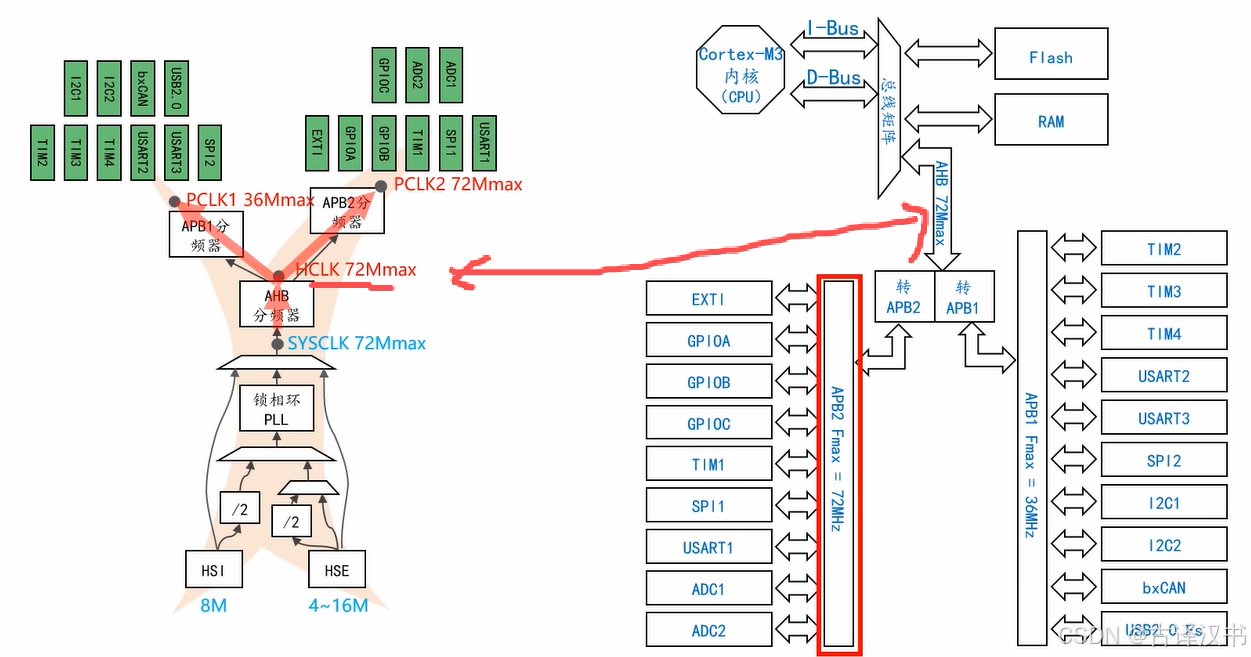

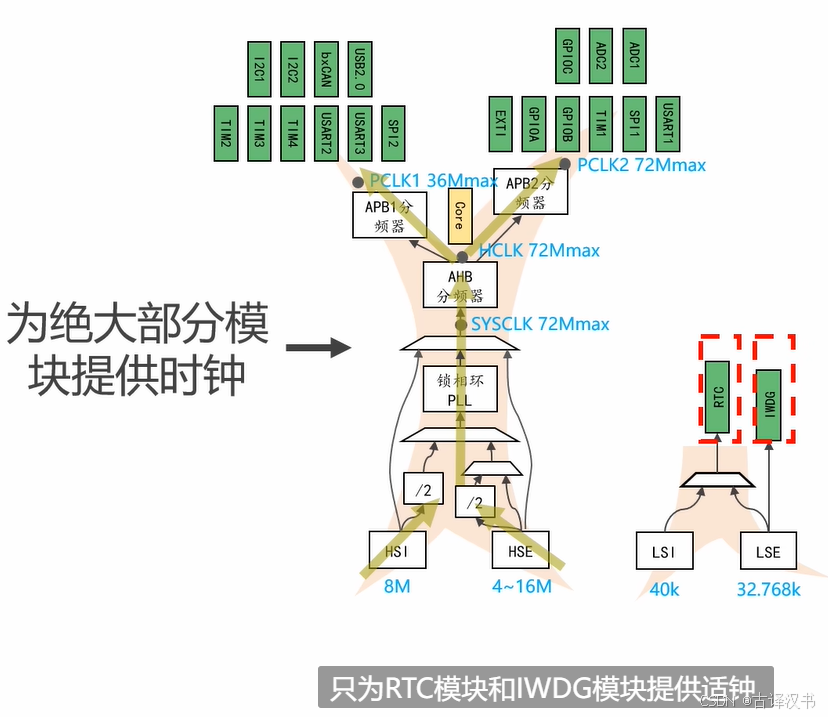

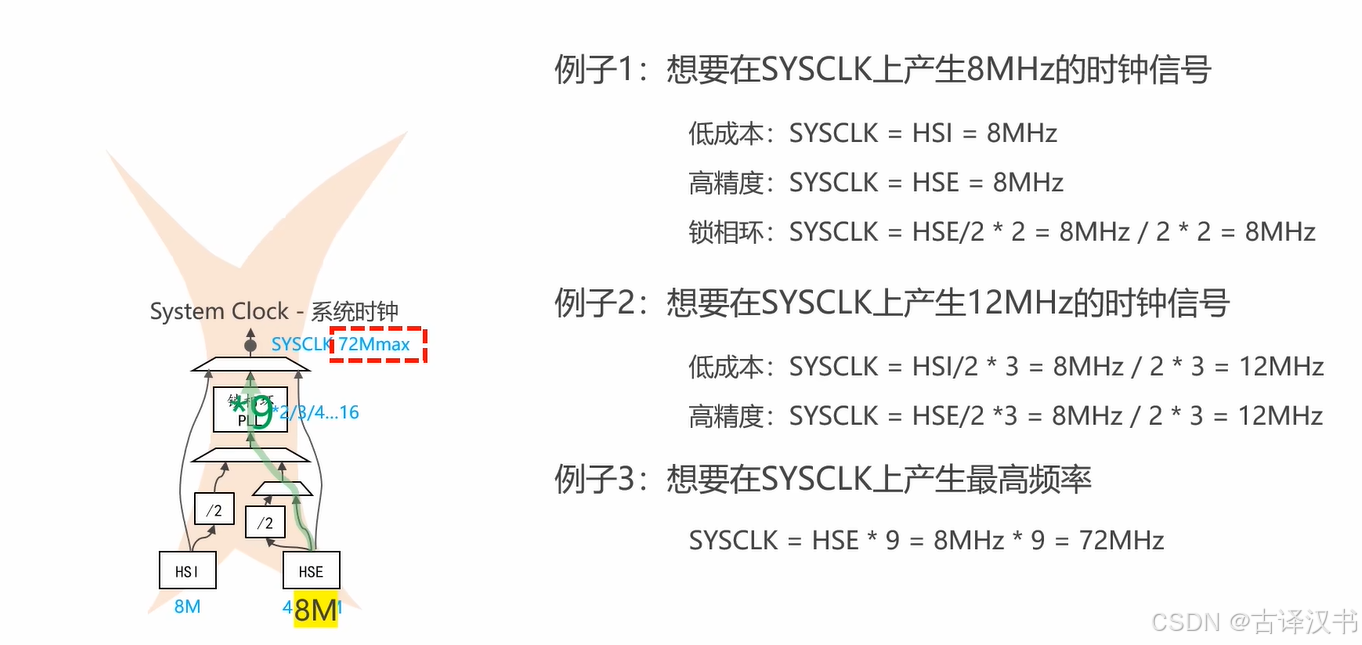

3.怎么给每个外设分配不同的时钟
时钟树来分配，左边大树为大部分外设分配时钟
4.时钟树呈上启下关键节点：SYS CLK
5.时钟树在cubeMX的配置
（1）首先开启SYS调试模式
（2）其他额外的值得注意的时钟传输的节点
最右边上面的是单片机的CoreTex内核，他直接控制单片机的频率或代码执行速度。
其频率是由AHB直接传给他的
