一、MotionLayout是什么？

● 定位：Android Jetpack 中的高级布局容器，继承自 ConstraintLayout。
● 核心功能：通过状态（State）和过渡（Transition）定义复杂的界面动画，支持手势交互、路径动画等。
● 优势：简化动画开发流程，替代传统 Animator 或 TransitionManager，适合处理多视图联动、复杂转场效果。

1.1 应用场景

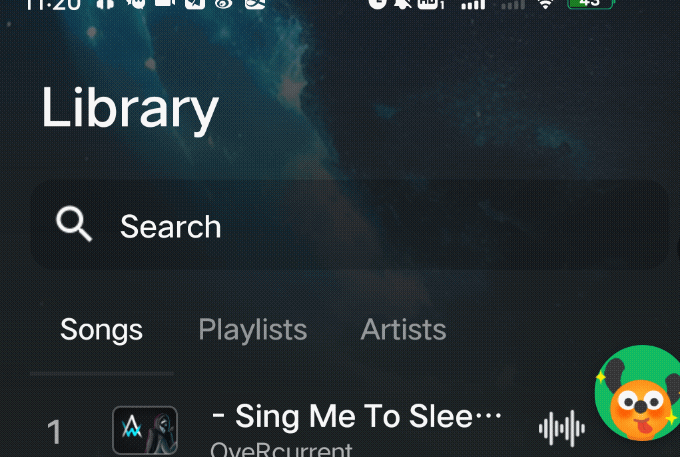

使用MotionLayout可以实现折叠标题栏，如下图。

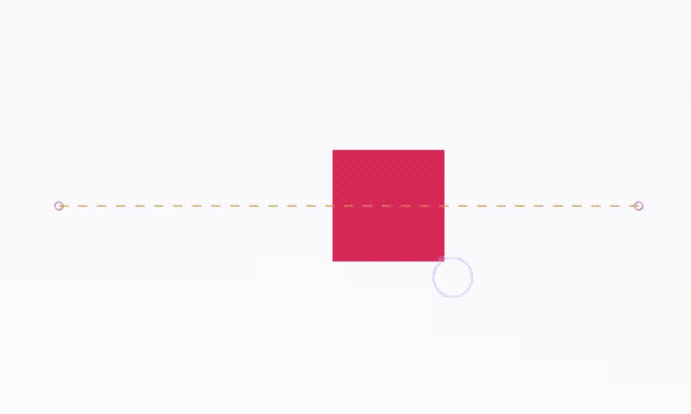

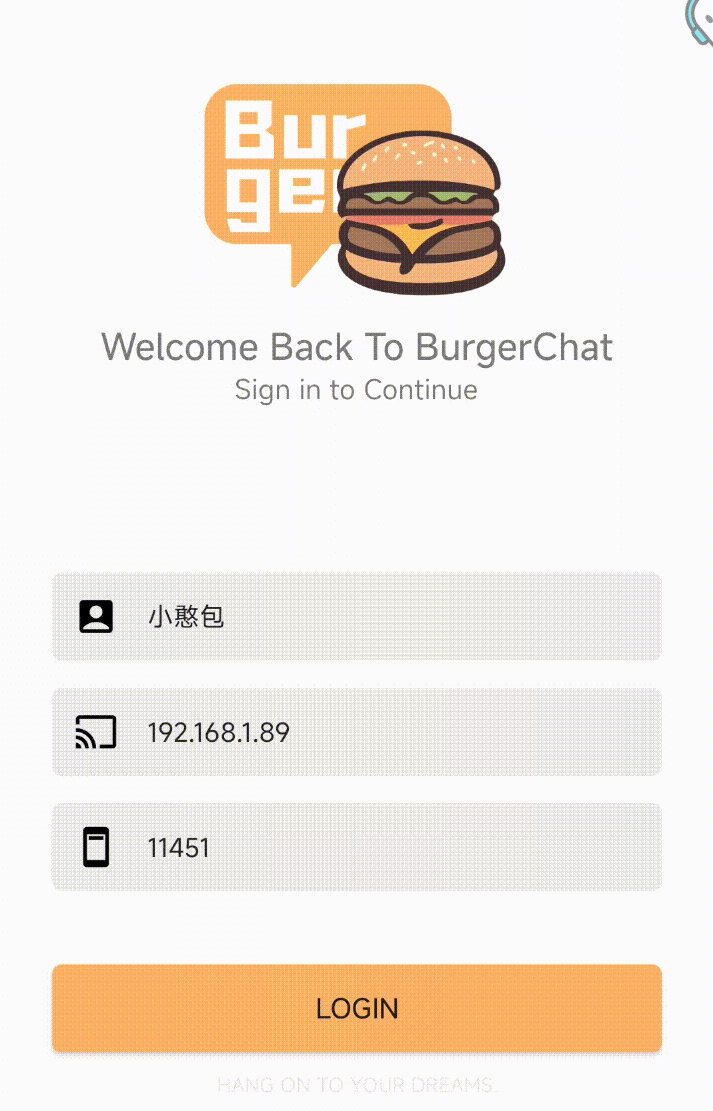

从一位置到另外一个位置，如下图。

加入这些动画，可以让我们的UI更加有流畅感、科技感。

二、MotionLayout的属性介绍

将ConstraintLayout布局转换为MotionLayout布局后，Android Studio会自动在xml文件夹生成一个对应的MotionScene文件，在该文件中我们可以定义动画的状态、过渡形式、关键帧的属性、和用户的交互方式等。

涉及到的标签、属性如下：

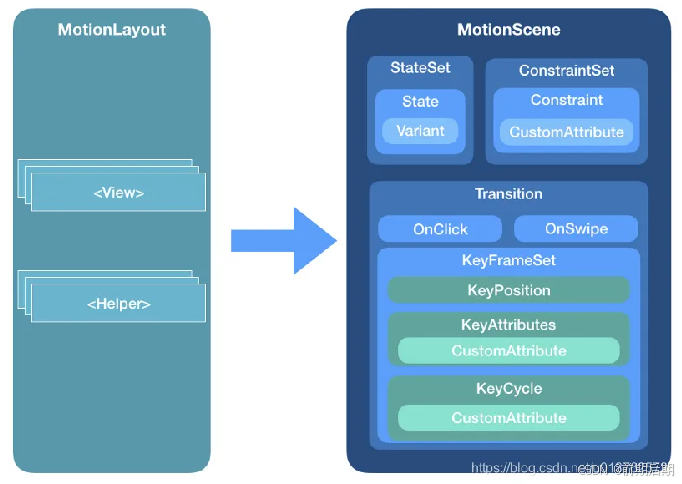

在这里插入图片描述

2.1 MotionScene

MotionScene 是 MotionLayout 的核心配置文件。
通过 XML 定义动画的状态（State、ConstraintSet）、过渡规则（Transition）、触发条件（OnClick/OnSwipe）和关键帧（KeyFrame），为 MotionLayout 提供动画的完整逻辑。

1、ConstraintSet：描述视图在不同状态下的布局约束（位置、大小、边距等）。一般用来定义动画的初始和结束状态。
2、Transition：定义两个状态之间的动画规则（时长、路径、插值器等），比如，如何触发（手势触发，点击触发等）

3、KeyFrame：插入关键帧（KeyFrame）：通过 KeyAttribute、KeyPosition、KeyCycle 等标签，在动画过程中插入自定义属性变化，比如自定义运动路径。

2.2 KeyFrame

KeyFrame 在 MotionLayout 中用于定义动画过渡过程中的关键点，通过在这些关键点上设置特定的属性值或位置，可以实现更复杂和灵活的动画效果。例如，可以让视图在动画过程中偏离默认的直线路径，走一条弧线或自定义曲线，或者在动画过程中实现属性的突变、循环或波动效果 。
在这里插入图片描述

<MotionScene xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto">

    <!-- 动画开始状态 -->
    <ConstraintSet android:id="@+id/start">
        <Constraint
            android:id="@+id/imageView"
            android:layout_width="50dp"
            android:layout_height="50dp"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toTopOf="parent" />
    </ConstraintSet>

    <!-- 动画结束状态 -->
    <ConstraintSet android:id="@+id/end">
        <Constraint
            android:id="@+id/imageView"
            android:layout_width="50dp"
            android:layout_height="50dp"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintBottom_toBottomOf="parent" />
    </ConstraintSet>

    <!-- 动画过渡 -->
    <Transition
        app:constraintSetEnd="@id/end"
        app:constraintSetStart="@id/start"
        app:duration="1500">

        <KeyFrameSet>
            <!--
            在动画进行到50%时，设置imageView的位置

             -->
            <!--
            在动画进行到 50% 时将 imageView 的
            Y 方向位置设置为 20%，从而让视图在动画过程中
            偏离默认的直线路径，实现弧线运动
            -->
            <KeyPosition
                app:framePosition="50"
                app:motionTarget="@id/imageView"
                app:percentX="0.5"
                app:percentY="0.2"
                app:transitionEasing="easeInOut"/>


        </KeyFrameSet>
    </Transition>
</MotionScene>

2.2.1、KeyPosition

使用 KeyPosition 可以在动画的特定进度点上设置视图的位置，从而让视图偏离默认的直线路径，实现弧线或自定义曲线的运动 .

1.缓动函数控制

app:transitionEasing="easeInOut"

● 动画曲线：采用标准的缓入缓出效果
● 运动效果：
○ 动画启动时逐渐加速（ease-in）
○ 结束前逐渐减速（ease-out）
● 对比其他值：
○ easeIn：仅启动时加速
○ easeOut：仅结束时减速
○ cubic(0.4,0,0.2,1)：自定义贝塞尔曲线

2.基础属性解析
app:motionTarget=“@id/imageView”
● 作用对象：指定要控制的视图为 XML 中定义的 imageView
● 注意：标准写法应为 app:target，motionTarget 是旧版兼容写法

app:framePosition="50"

● 时间定位：在动画总时长的 50% 位置插入关键帧
● 取值范围：0-100（对应动画进度 0%-100%）
● 示例：若动画总时长 1000ms，此处对应 500ms 时刻【啥意思】
3.坐标参数详解

app:percentX="0.5"
app:percentY="0.2"

这两个参数的实际含义取决于 app:type 的类型（未显式声明时默认使用 parentRelative）
假设 type=“parentRelative”（默认）：
参数计算方式当前值示例
percentX 父容器宽度的百分比 (0=左边缘,1=右边缘) 0.5 → 水平居中
percentY 父容器高度的百分比 (0=顶部,1=底部) 0.2 → 距顶部20%高度
其他 type 类型对比：

app:type="pathRelative" 时的效果：
- 沿运动路径的百分比（0=起点，1=终点）
- 示例：percentX=0.5 表示在路径中点位置

app:type="deltaRelative" 时的效果：
- 相对于起点的偏移量（可超过1）
- 示例：percentX=0.5 表示水平移动起点到终点距离的50%

2.2.2、KeyAttribute

用于控制视图的属性变化，例如尺寸、透明度、旋转等。你可以在关键帧中定义这些属性在特定时刻的值。

2.2.3、KeyCycle

KeyCycle 用于控制周期性动画，即动画过程中的重复效果。它允许你创建周期性的动画效果，如摆动或波动。

属性

app:framePosition: 关键帧的位置，范围从 0 到 100，表示动画的百分比。
app:motionTarget: 关键帧作用的目标视图。
app:cycle: 循环次数或周期。
app:waveShape: 波形形状，例如 sine、triangle 等。
app:wavePeriod: 波形周期。

示例

<KeyCycle
    app:framePosition="50"
    app:motionTarget="@id/targetView"
    app:waveShape="sine"
    app:wavePeriod="1"
    app:rotation="360" />

2.3 Transition

Transition定义动画触发的方式，比如点击，比如拖拽。

<OnClick
  app:targetId="@id/button"
  app:clickAction="toggle" <!-- 切换 start/end 状态 -->
/>

<OnSwipe
  app:touchAnchorId="@id/button"
  app:dragDirection="dragRight" <!-- 滑动方向 左右上下-->
/>

还可以支持自动过渡。

方式一：代码中。（推荐）

class MainActivity : AppCompatActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        enableEdgeToEdge()
        setContentView(R.layout.activity_main)
        val motionLayout = findViewById<MotionLayout>(R.id.motionlayout)
        lifecycleScope.launch {
            delay(10)
            motionLayout.transitionToEnd() // 界面运行就触发动画

        }
    }
}

方式二：纯 XML 自动触发方式（API 29+）

<Transition
    android:id="@+id/transition"
    motion:autoTransition="animateToEnd">
    ...
</Transition>
自动过渡（AutoTransition）

app:autoTransition设置自动过渡的类型。
1. jumpToEnd: 动画直接跳到结束状态。
2. animateToEnd: 动画自动播放到结束状态。
3. jumpToStart: 动画直接跳回开始状态。
4 .animateToStart: 动画自动回到开始状态。

三、调试技巧、注意事项

1、调试技巧：在MotionLayout标签上，加入 app:showPaths="true"可以开启可视化动画路径。

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.motion.widget.MotionLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@drawable/no_nav_bg"
     app:showPaths="true"
    app:layoutDescription="@xml/backstage_fragment_other_scene">

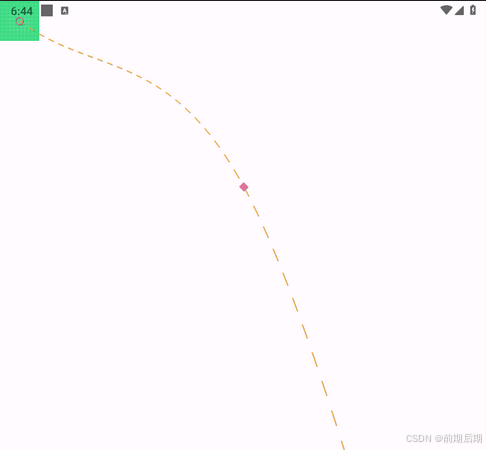

在这里插入图片描述

2、注意事项：constraintSetStart设置的布局，一定要是你原本的布局，constraintSetEnd是结束布局，不然就会出现动画没有平滑移动的效果，变成了一闪而过。

<?xml version="1.0" encoding="utf-8"?>
<MotionScene
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:motion="http://schemas.android.com/apk/res-auto">

    <Transition
        motion:constraintSetEnd="@layout/backstage_fragment_other_end"
        motion:constraintSetStart="@layout/backstage_fragment_other" 开始就是你原本的布局文件
        motion:duration="2000">
        <OnSwipe
            app:dragDirection="dragUp"
            app:touchAnchorId="@id/fcv_other"
            app:touchAnchorSide="top"
            />


    </Transition>


</MotionScene>
