ARM(10) - I2C

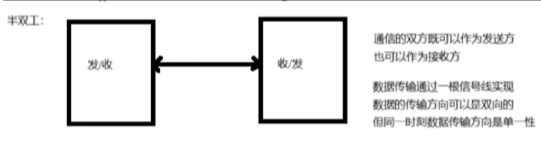

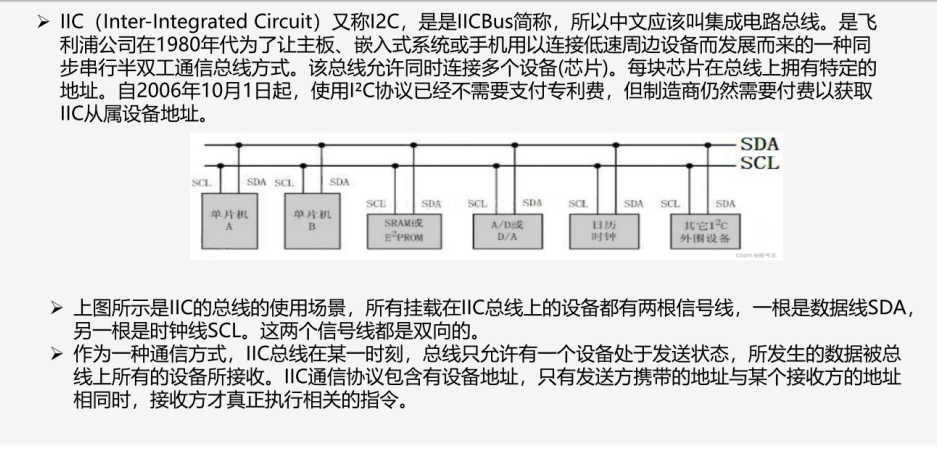

IIC：半双工同步串行通信方式 ---主从应答
一、IIC 的核心硬件组成
IIC 通信仅依赖两条总线，所有设备（主设备、从设备）的同名引脚均并联在这两条总线上，硬件结构极简：
| 信号线 | 名称 | 功能描述 |
|---|---|---|
| SDA | Serial Data（串行数据） | 双向数据线，用于主从设备之间传输数据（地址、命令、数据字节）。 |
| SCL | Serial Clock（串行时钟） | 单向时钟线，由主设备产生，用于同步 SDA 线上的数据传输（控制数据采样时机）。 |
此外，硬件上需满足两个关键要求：

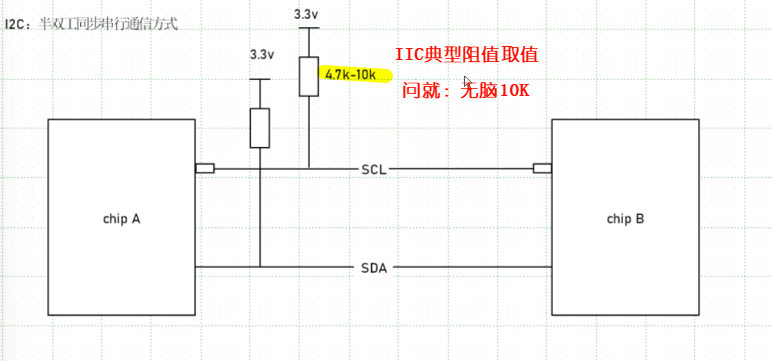

- 上拉电阻：SDA 和 SCL 均采用开漏输出（Open-Drain） 结构，必须通过外部上拉电阻（通常为 4.7kΩ~10kΩ）连接到电源（如 VCC），才能实现 “高电平” 输出（开漏输出本身只能拉低电平，无法主动输出高电平）。
- 总线电容限制：总线上所有设备的引脚电容之和需≤400pF（标准模式），否则会影响信号完整性（可通过缩短布线长度、减少设备数量优化）。

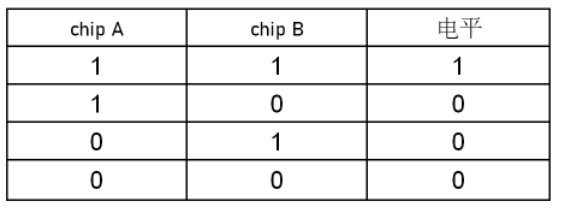

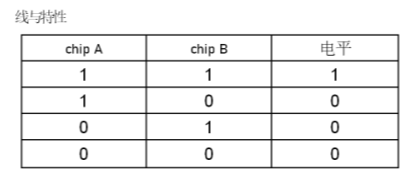

线与特性： 当总线上的引脚输出高电平时，总线上的电平高低由通信中的对方决定
总线闲时为高： 可抢占总线（高低电平可被改变）
二、IIC 的主从通信机制
IIC 采用 “主从（Master-Slave）” 架构，通信由主设备主动发起，从设备被动响应，核心规则如下：
1. 主设备与从设备的角色
主设备（Master）：
- 唯一的时钟发生器（控制 SCL 的高低电平切换）；
- 发起通信（产生 “起始条件”）和终止通信（产生 “停止条件”）；
- 通过 “从设备地址” 选择要通信的从设备；
- 决定数据传输的方向（主→从，或从→主）。
- 典型设备：单片机（如 STM32、Arduino）、微处理器（如 Raspberry Pi）。
从设备（Slave）：
- 无时钟产生能力，仅跟随 SCL 的时钟节奏采样 / 发送数据；
- 每个从设备都有唯一的7 位 / 10 位地址（由芯片硬件定义或软件配置），用于被主设备识别；
- 仅在被主设备选中后，才会响应数据传输。
- 典型设备：传感器（如温湿度传感器 SHT30）、EEPROM（如 AT24C02）、OLED 显示屏（如 SSD1306）。
2. 多设备支持
由于 SDA/SCL 总线并联，IIC 总线可挂载多个设备，但需满足：
- 所有从设备的地址唯一不重复（地址冲突会导致通信失败）；
- 支持 “多主设备”（如两个单片机同时作为主设备），但需通过 “总线仲裁” 机制避免冲突（实际应用中较少见，通常仅单主设备）。
三、IIC 的通信协议流程（核心 时序）
IIC 的通信过程严格遵循 “起始条件 → 地址传输 → 数据传输 → 停止条件” 的时序逻辑，每个环节的 SDA/SCL 电平变化都有明确规定。
1. 起始条件（Start Condition，S）
主设备发起通信的 “信号”，标志着一次 IIC 通信的开始：
- 时序要求：当 SCL 为高电平时，SDA 从高电平跳变为低电平（即 “SCL 高→SDA 下拉”）。
- 作用：通知总线上所有从设备 “准备接收数据”，并复位所有从设备的接收状态机。
2. 地址传输（Slave Address + R/W Bit）
起始条件后，主设备首先发送8 位数据，用于选择从设备并指定数据方向：
- 前 7 位：从设备地址（最常见的是 7 位地址，10 位地址用于需要更多设备的场景）；
- 第 8 位：读 / 写控制位（R/W）：
0：写操作（主设备→从设备传输数据，如向 EEPROM 写数据）；1：读操作（从设备→主设备传输数据，如从传感器读测量值）。关键响应：ACK/NACK
IIC 采用 “应答（ACK）” 机制确保数据传输可靠：
- 当主设备发送完 8 位地址后，会释放 SDA 总线（变为高电平），并拉低 SCL（进入 “应答检测周期”）；
- 从设备：若地址匹配，会在 SCL 低电平时将 SDA 拉低（输出 “ACK”），并在 SCL 高电平时保持低电平（主设备采样到低电平，确认从设备已选中）；
- 若地址不匹配，从设备不会拉低 SDA（SDA 保持高电平，即 “NACK”），主设备会终止此次通信。
3. 数据传输（Data Bytes）
地址确认后，进入数据传输阶段，每次传输1 字节（8 位），且每字节后必须跟随 1 个 ACK/NACK：
- 数据采样时机：SCL 为高电平时，SDA 线上的数据必须保持稳定（主 / 从设备在此刻采样数据）；
- 数据变化时机：SCL 为低电平时，SDA 线上的数据才能发生变化（避免主从采样到不稳定的 “毛刺”）；
- 方向由 R/W 位决定：
- 写操作（R/W=0）：主设备连续发送数据字节，从设备每接收 1 字节后回复 ACK；
- 读操作（R/W=1）：从设备连续发送数据字节，主设备每接收 1 字节后回复 ACK（若主设备不需要更多数据，可回复 NACK，通知从设备停止发送）。
4. 停止条件（Stop Condition，P）
主设备终止通信的 “信号”，标志着一次 IIC 通信的结束：
- 时序要求：当 SCL 为高电平时，SDA 从低电平跳变为高电平（即 “SCL 高→SDA 上拉”）；
- 作用：通知所有从设备 “通信结束”，总线释放，可准备下一次通信。

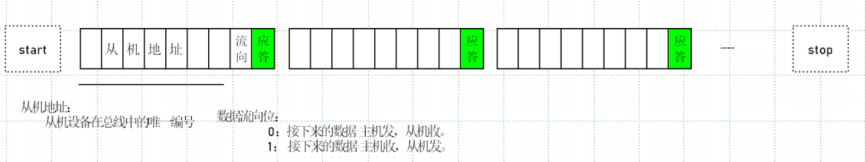

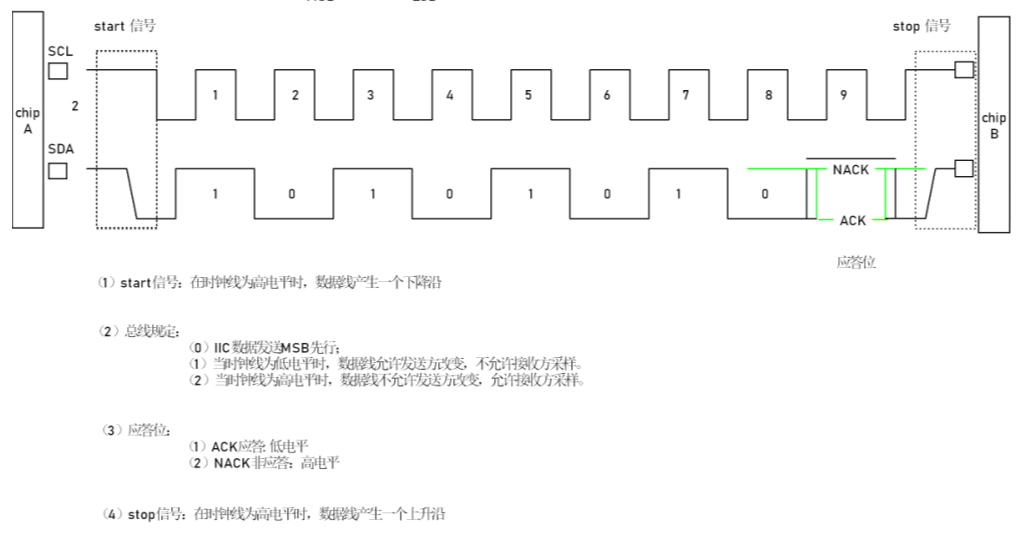

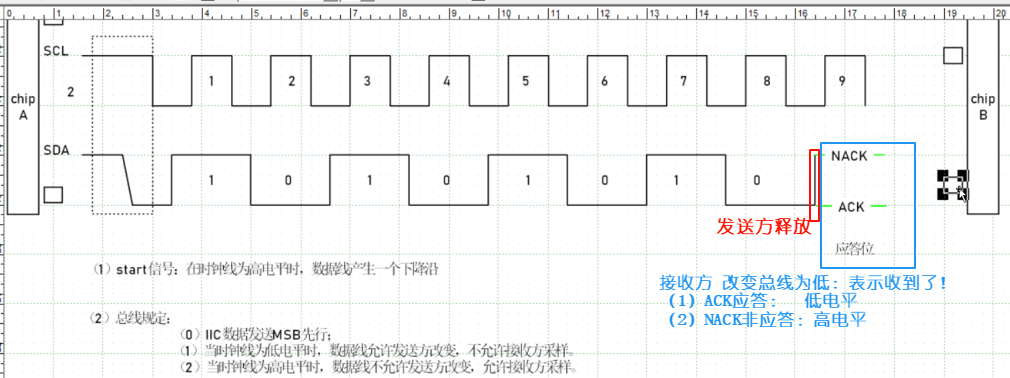

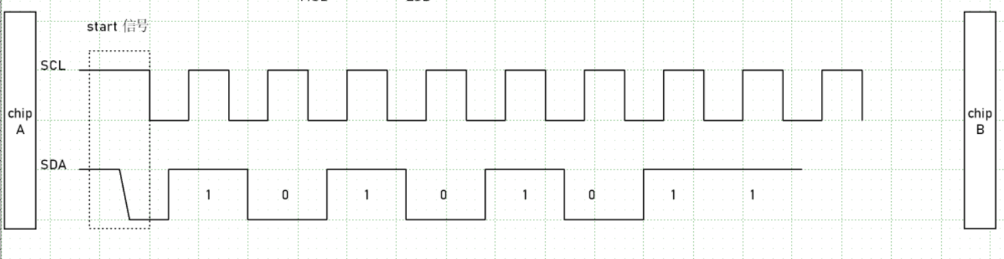

5.图文总结
MSB高位先行
发送数据：SCL 高电平不能切换----真正在通信
start和stop：在时钟SDL高电平时，产生一个下降沿或一个上升沿
（1）start信号：在时钟线为高电平时，数据线产生一个下降沿
（2）总线规定：
（0）IIC数据发送MSB先行；
（1）当时线为低电平时，数据线允许发送方改变，不允许接收方采样。
（2）当时钟线为高电平时，数据线不允许发送方改变，允许接收方采样。（3）应答位：
（1）ACK应答：低电平
（2）NACK非应答：高电平（4）stop信号：在时钟线为高电平时，数据线产生一个上升沿
从机地址：
从机设备在总线中的唯一编号数据流向位：
0：接下来的数据主机发，从机收。---write
1：接下来的数据主机收，从机发。---read
地址范围：AT24C02 仅 256 字节，地址不可超过 0xFF，否则会 “回卷” 到 0x00 地址（覆盖原有数据）
四、AT24C02 EEPROM IIC 通信准备知识

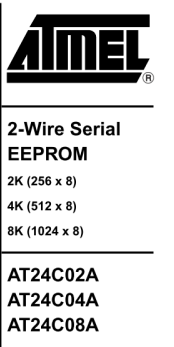

1. 核心对象 ——AT24C02 芯片简介

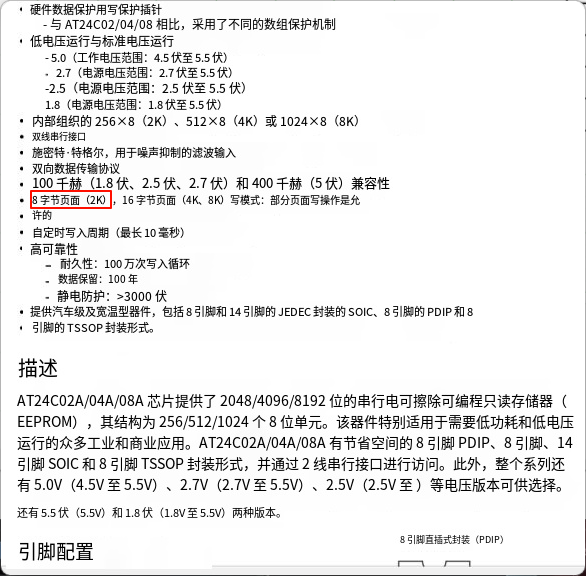

- 芯片类型：AT24C02 是一款基于 IIC 总线的EEPROM（电可擦除可编程只读存储器），用于掉电后数据不丢失的存储（如存储设备参数、用户配置等）；
- 容量规格：2K 位（即 256 字节，地址范围 0x00~0xFF），支持字节写、页写（1 次最多写 8 字节）、随机读、连续读等操作；
- 供电范围：通常 2.5V~5.5V，兼容多数 MCU 的 3.3V/5V 供电；
- 从机地址：默认前 4 位固定为 1010（即 0xA），后 3 位由芯片 A2、A1、A0 引脚电平决定（通常硬件接 GND，即 A2A1A0=000），因此：
- 写操作地址：0xA0（10100000，第 8 位为 0）；
- 读操作地址：0xA1（10100001，第 8 位为 1）。
A------民用级
02-----2K个·bit ---------256个字节
EEPROM：电可擦除可编程只读存储器
- 页写边界：若用 “页写函数”（一次写 8 字节），需确保写入地址在同一页（如 0x00~0x07 为第 1 页，0x08~0x0F 为第 2 页），跨页写会覆盖前面数据；

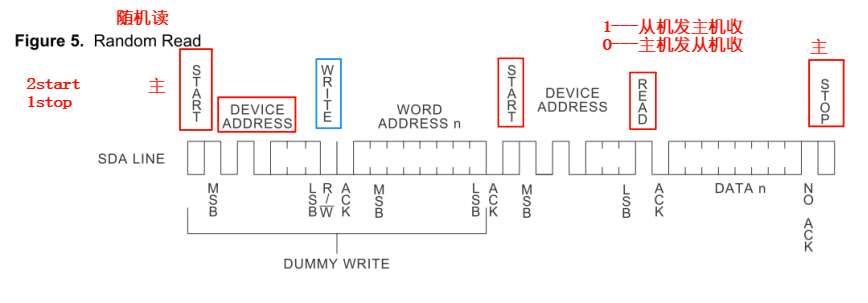

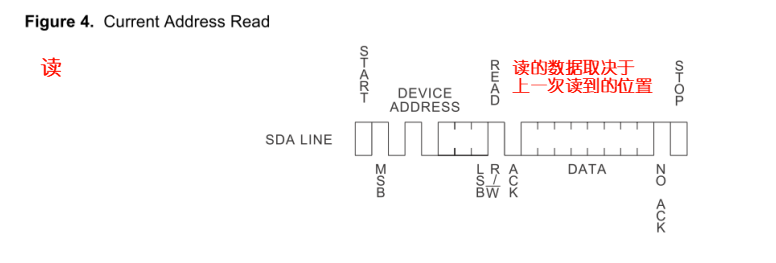

2.通信时序图
1、地址
write-- 0 --主机发 --》 从机收
read-- 1 --从机发 --》 主机收

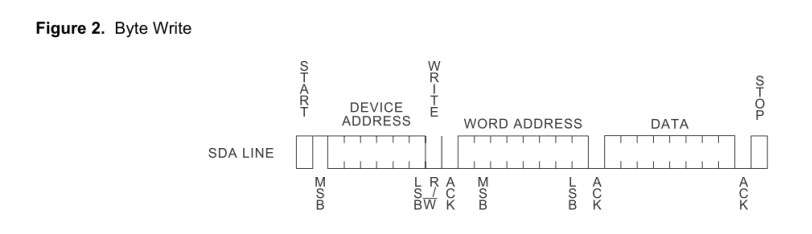

2、 写

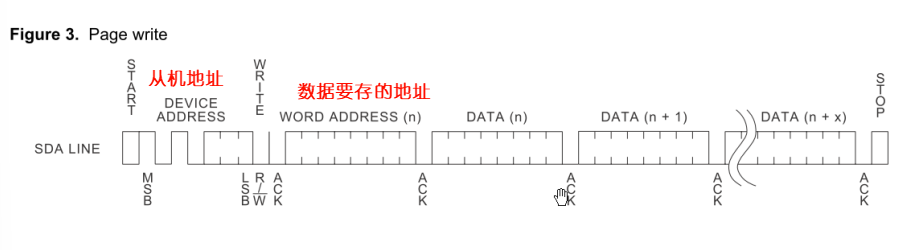

页写
3、读
write-- 0 --主机发 --》 从机收
read-- 1 --从机发 --》 主机收

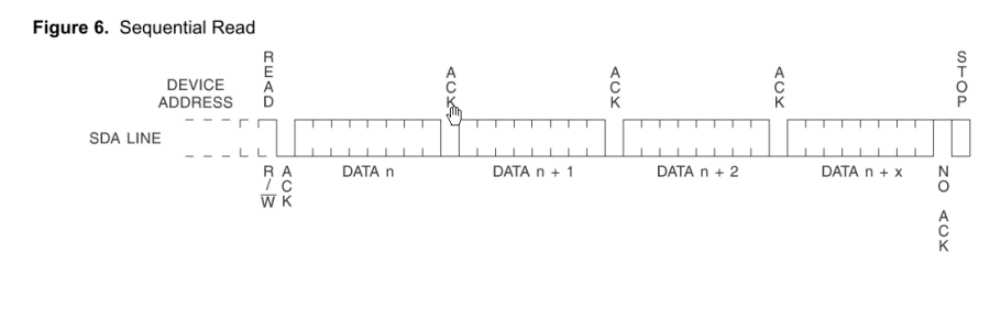

读多个字节
所有start stop信号都是主机发的

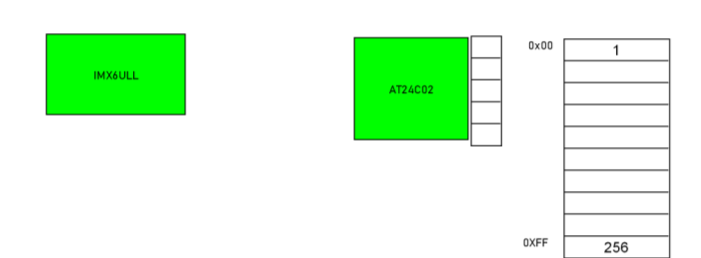

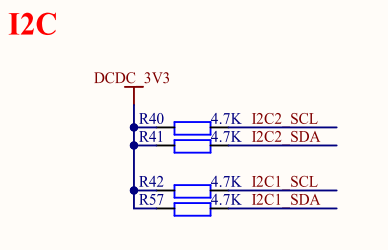

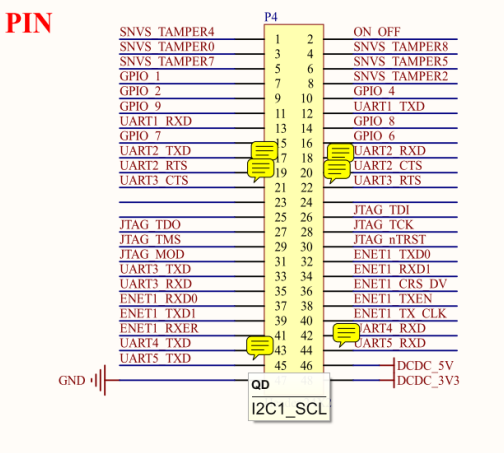

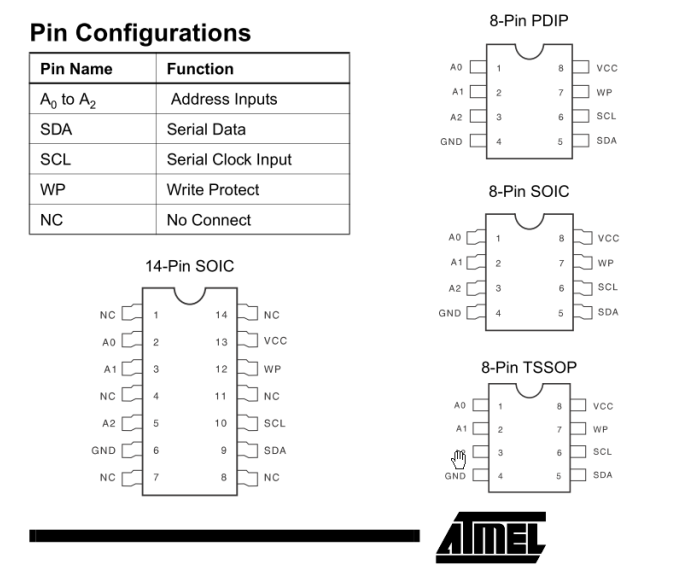

3. IIC硬件引脚与连接

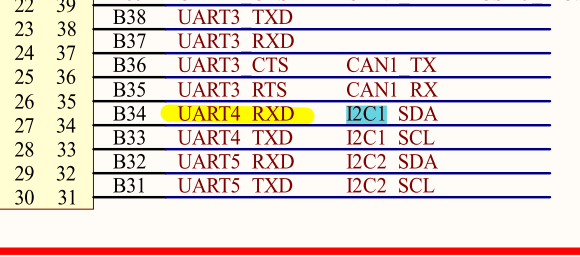

| AT24C02 引脚 | 功能 | 连接到 IMAX6ULL引脚 |
|---|---|---|
| VCC | 电源 | 3.3V |
| GND | 地 | GND |
| SDA | 串行数据线 | P4 --42 |
| SCL | 串行时钟线 | P4 --43 |
（注：SDA/SCL 引脚需配置为 STM32 的 “开漏输出模式”，符合 IIC 总线的线与特性；若使用 MCU 的硬件 IIC 外设，需对应配置外设时钟）

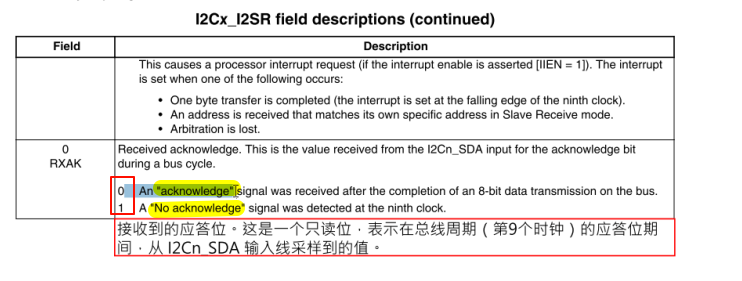

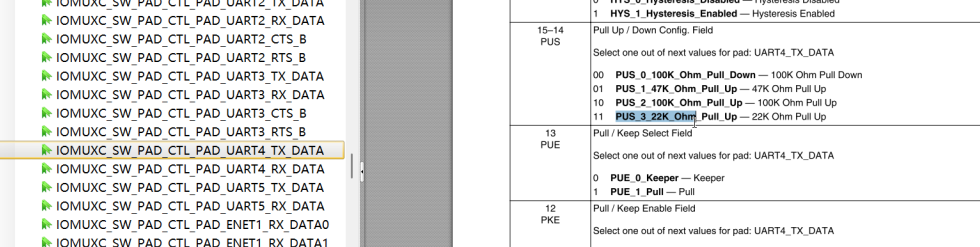

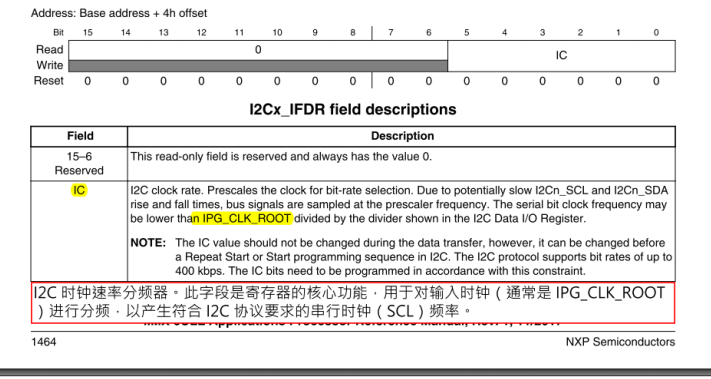

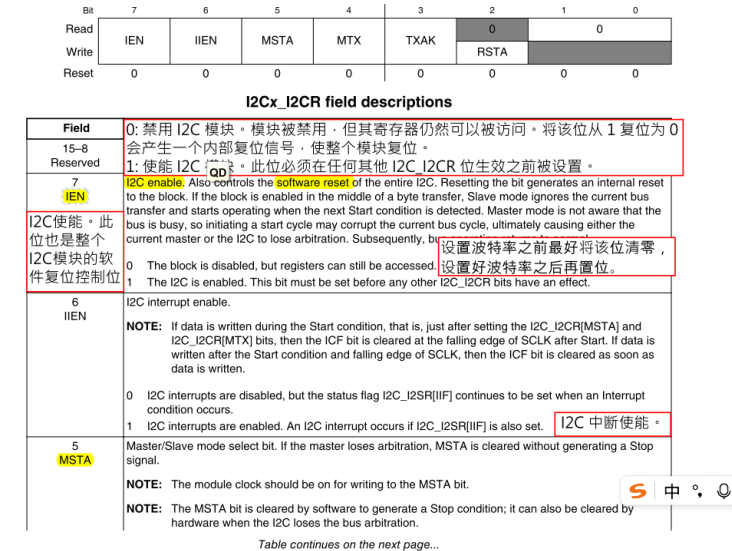

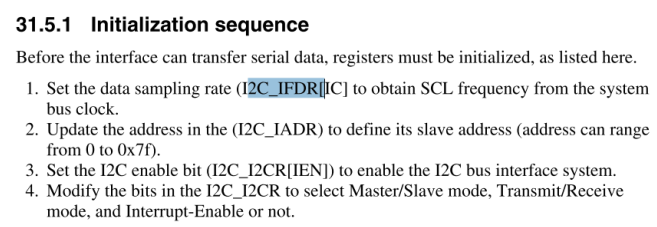

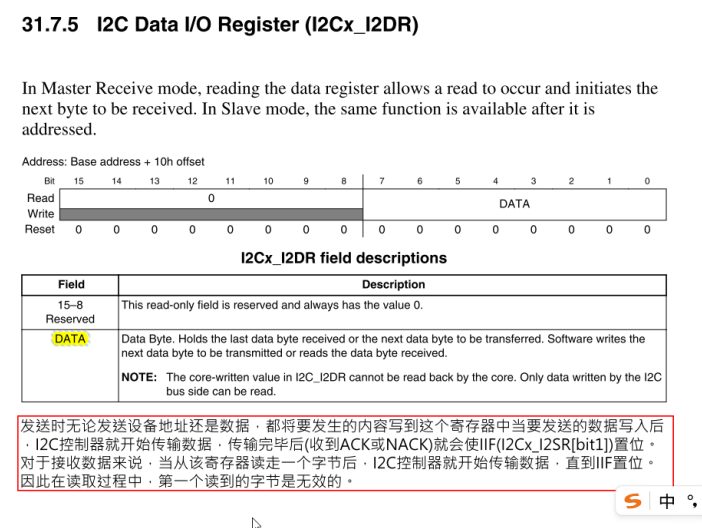

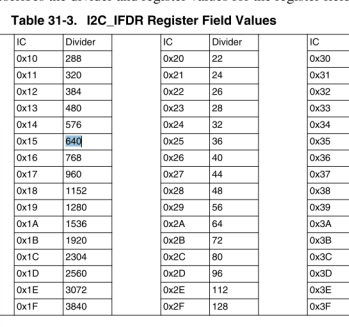

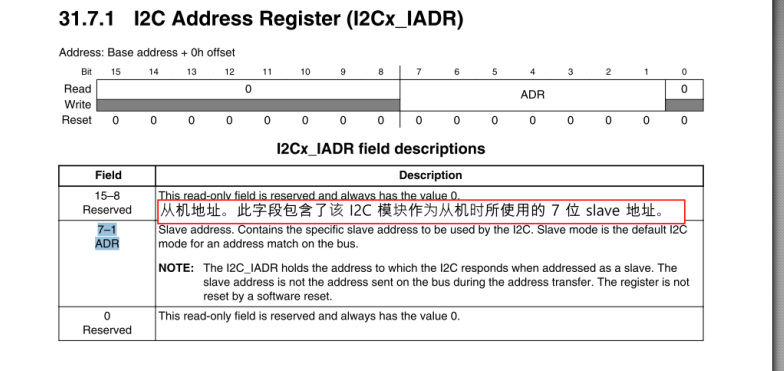

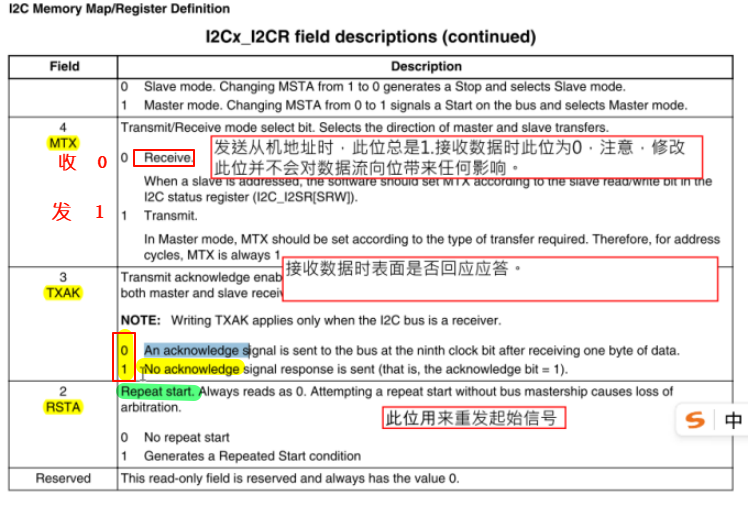

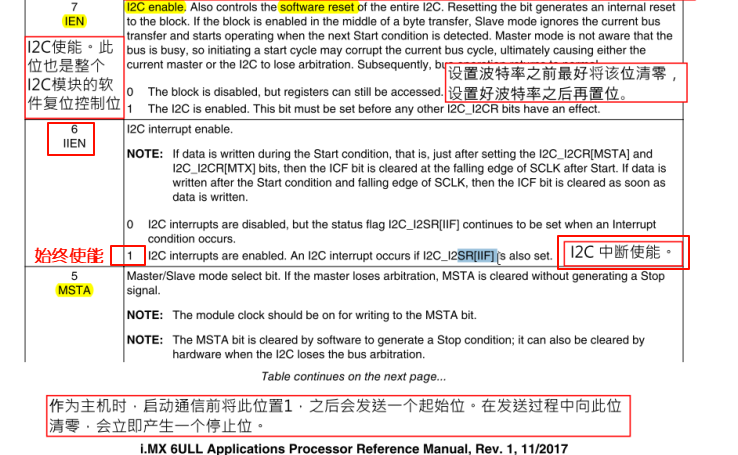

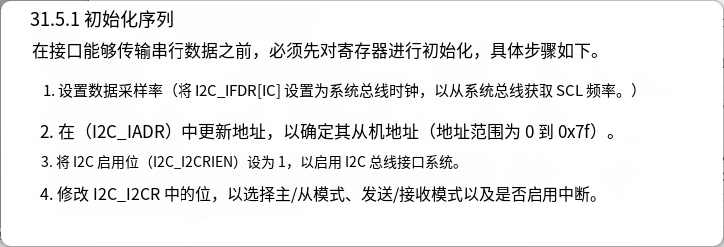

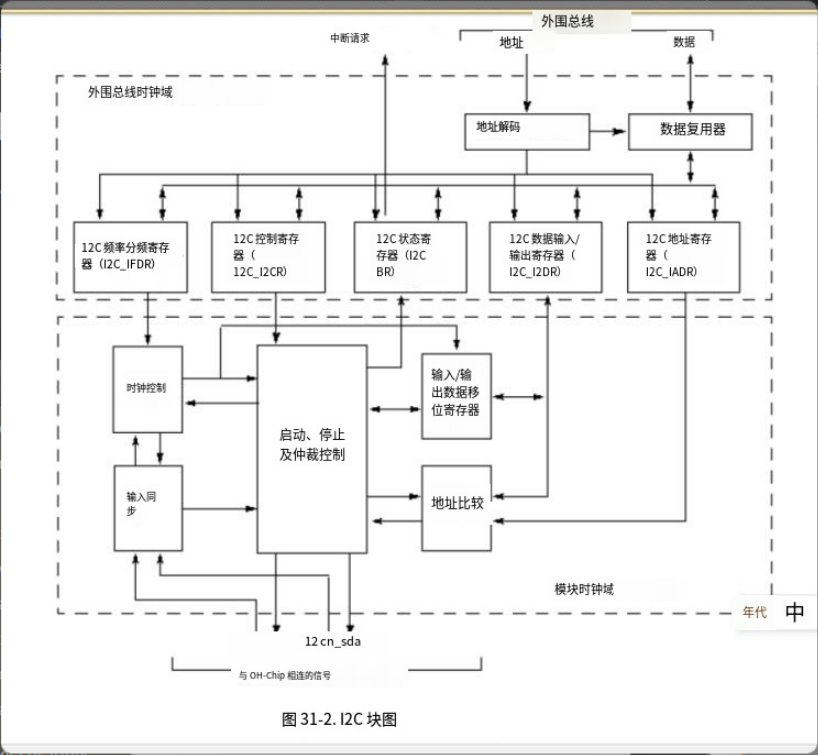

4.查手册
5.注意事项
- EEPROM 写周期：
AT24C02 写完数据后，内部需要时间完成 “电擦除 - 编程”，必须等待≥5ms 再读，否则读的是旧数据或乱码；
- 页写边界：
若用 “页写函数”（一次写 8 字节），需确保写入地址在同一页（如 0x00~0x07 为第 1 页，0x08~0x0F 为第 2 页），跨页写会覆盖前面数据；
- 地址范围：
AT24C02 仅 256 字节，地址不可超过 0xFF，否则会 “回卷” 到 0x00 地址（覆盖原有数据）；
- 总线冲突：
若总线上接多个从机，需确保每个从机的 A2A1A0 引脚配置不同，避免地址冲突。
五、实现代码

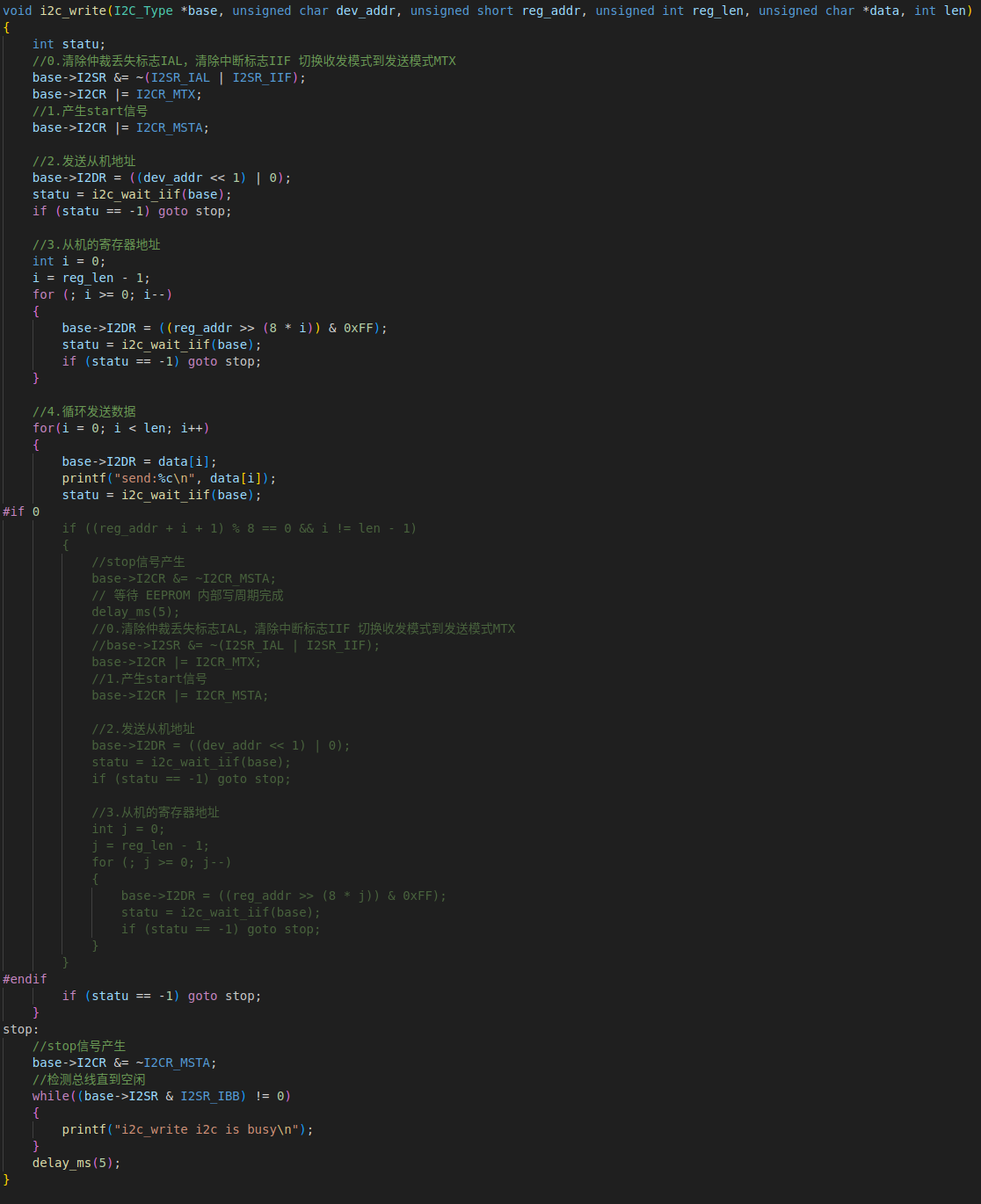

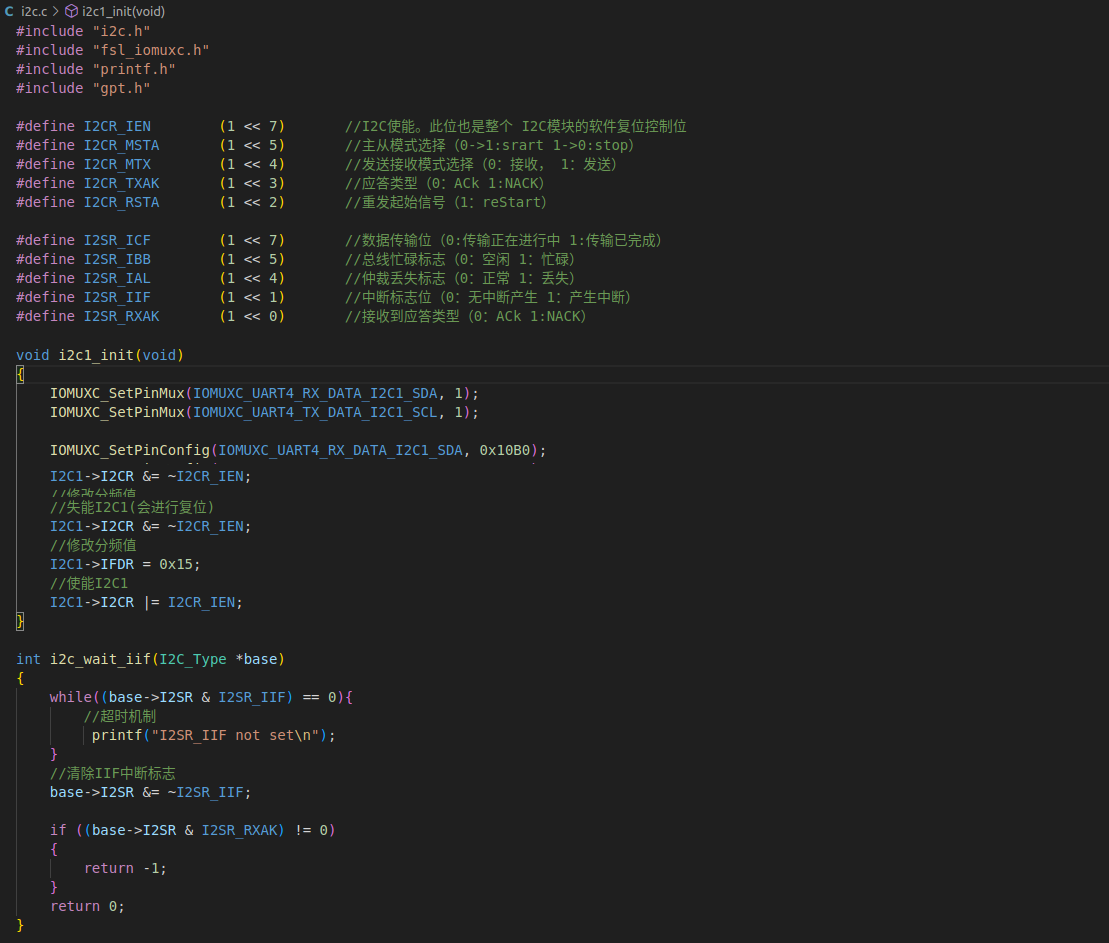

i2c.c
写 write

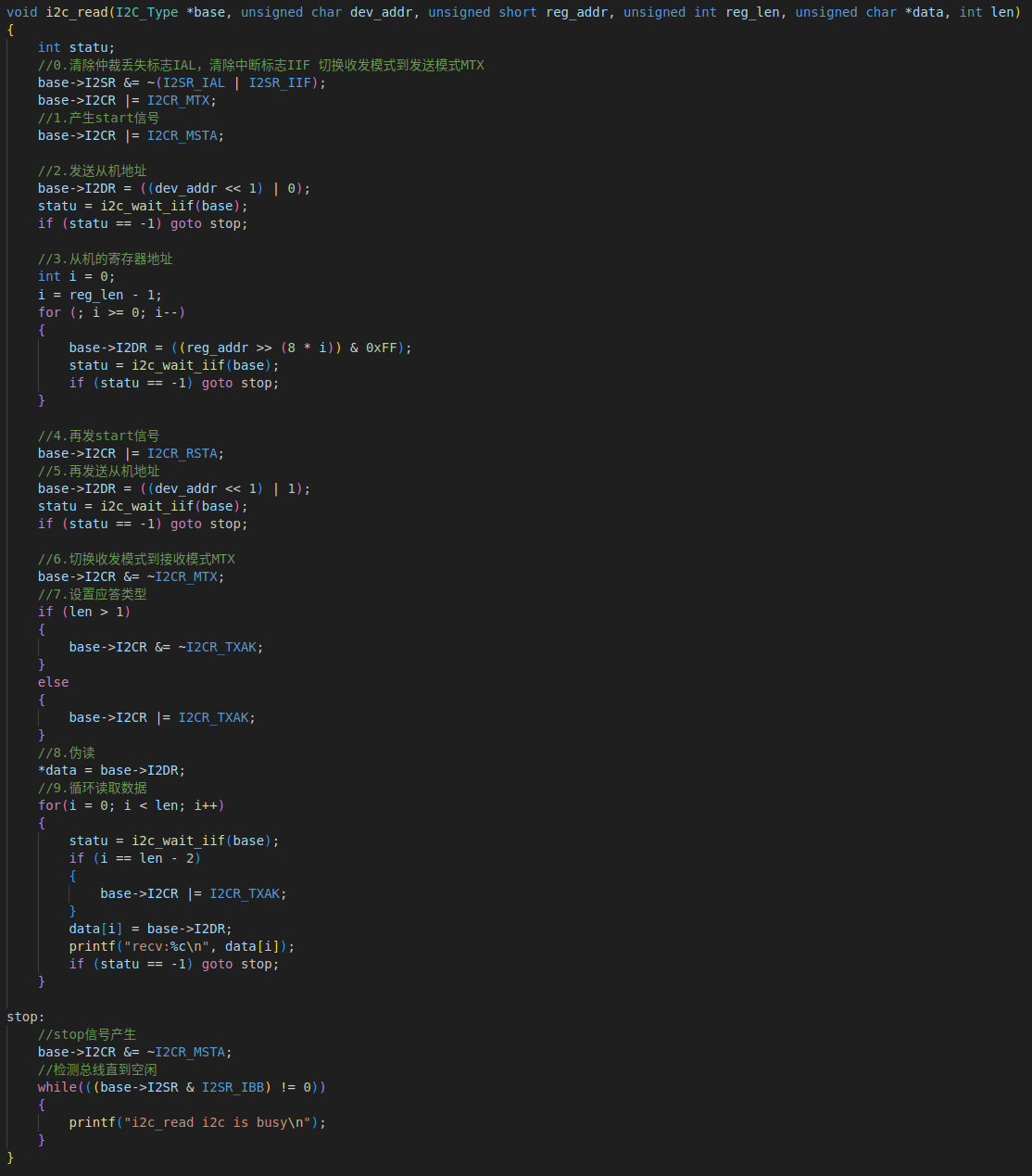

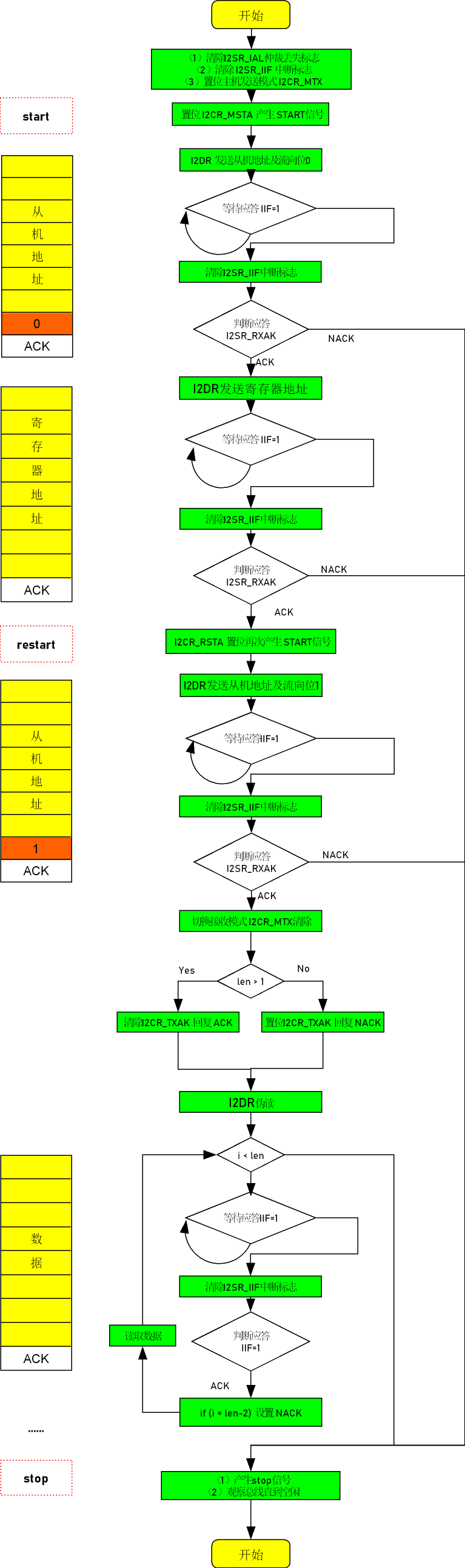

读 read

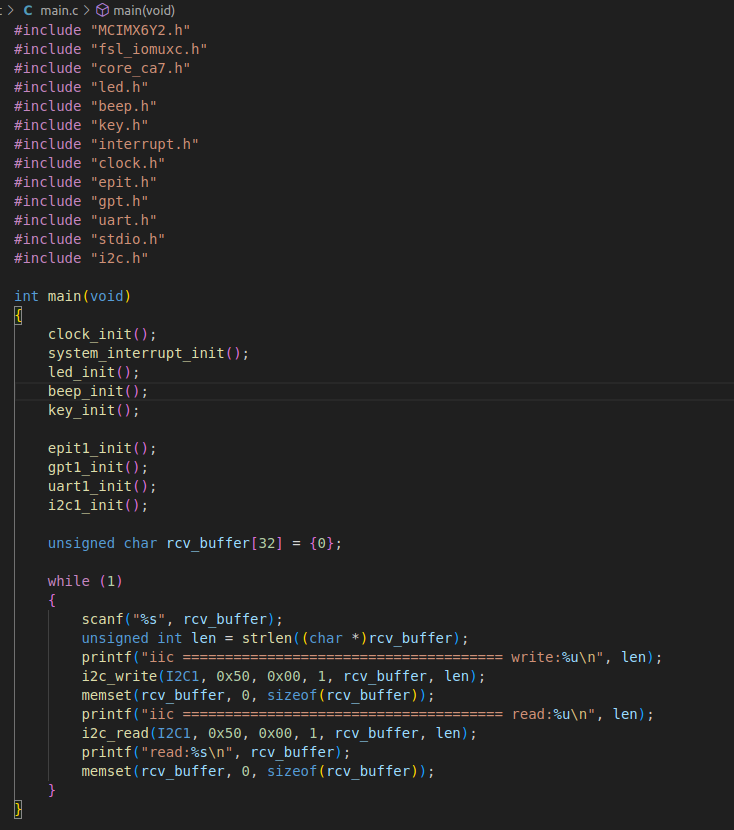

main.c
六、IIC 的优缺点
优点：
- 布线极简：仅需 2 条线，大幅减少 PCB 板空间和布线复杂度（对比 SPI 的 4 条线更优）；
- 多设备支持：单总线可挂载多个从设备，无需片选线（通过地址区分）；
- 双向通信：SDA 为双向线，主从设备可灵活切换数据传输方向；
- 硬件成本低：无需额外通信芯片，仅需上拉电阻，成本极低。
缺点：
- 速率较低：最高速率（3.4 Mbps）远低于 SPI（可达几十 Mbps），不适合高速数据传输（如图像、音频）；
- 抗干扰差：SDA/SCL 为开漏总线，电平变化较慢，易受电磁干扰（需注意布线屏蔽）；
- 总线负载有限：总线上设备数量和电容受限制，无法挂载过多设备；
- 协议较复杂：相比 UART（仅需 TX/RX），IIC 的时序（起始 / 停止、ACK、地址）更复杂，软件实现需严格遵循协议。
七、典型应用场景
IIC 因低速、简布线的特点，广泛用于以下场景：
- 存储芯片：EEPROM（如 AT24C 系列）、FRAM（铁电存储器）；
- 传感器：温湿度传感器（SHT30、DHT12）、光照传感器（BH1750）、加速度传感器（ADXL345）；
- 显示模块：OLED 显示屏（SSD1306）、LCD1602（带 IIC 转接板）；
- 电源管理：PMIC（电源管理芯片，如 TI 的 TPS65217）；
- 其他：实时时钟（RTC，如 DS3231）、ADC/DAC（如 ADS1115）。
总结
IIC 是一种 “低成本、低速率、多设备” 的串行通信协议，核心优势在于极简的硬件布线和灵活的主从通信机制，适合中低速外设的短距离数据交互。其关键是理解SDA/SCL 的时序逻辑（起始 / 停止条件、ACK 应答、数据采样时机）和主从角色分工，这是软件实现 IIC 通信（如 STM32 的 HAL 库、Arduino 的 Wire 库）的基础。
1. 简述线与特性是什么
当总线上的引脚输出高电平时，总线上的电平高低，由通信新中的对方决定
IIC 总线仅需两根线（SDA：串行数据线、SCL：串行时钟线），其 “线与” 特性是多设备共总线的核心基础，本质由 “开漏输出 + 上拉电阻” 硬件结构决定，具体规则如下：
- 核心逻辑：总线电平由 “所有设备的输出状态” 共同决定 ——
- 若任意一个设备将 SDA/SCL 线拉低（输出低电平），则总线整体为低电平；
- 仅当所有设备都释放总线（输出高阻态，相当于 “不驱动”），总线才会被上拉电阻拉回高电平。
- 关键作用：
- 支持 “多主设备”：多个主设备可同时尝试控制总线，通过 “线与” 特性避免电平冲突（若两个主设备分别发高、低，总线最终为低，不会出现短路）；
- 简化从设备设计：从设备无需主动输出高电平，仅需在需要时拉低总线（如应答信号），释放后由上拉电阻自动恢复高电平。
2. start信号与stop信号是什么样的
Start 和 Stop 信号均由主设备主动生成，是 IIC 通信 “开始 / 结束” 的标志，核心区别在于 SDA 线在 SCL 高电平时的跳变方向（SCL 是时钟线，高电平时总线电平需稳定，因此跳变仅在 SCL 高电平时发生）：
信号类型 波形特征（SCL 与 SDA 的配合） 作用 Start 信号（S） 1. 先保持 SCL 为高电平；
2. SDA 线从 “高电平” 跳变为 “低电平”（下降沿）；
3. 随后 SCL 可拉低，进入数据传输阶段。告知总线上所有从设备：“通信即将开始，请准备接收从设备地址”。 Stop 信号（P） 1. 先保持 SCL 为高电平；
2. SDA 线从 “低电平” 跳变为 “高电平”（上升沿）；
3. 之后 SCL 可释放（拉高），总线回归空闲状态。告知所有从设备：“本次通信结束，总线释放”。 注：空闲状态下，SDA 和 SCL 均为高电平（由上拉电阻维持）。
3. 简述 IIC 通信的完整时序

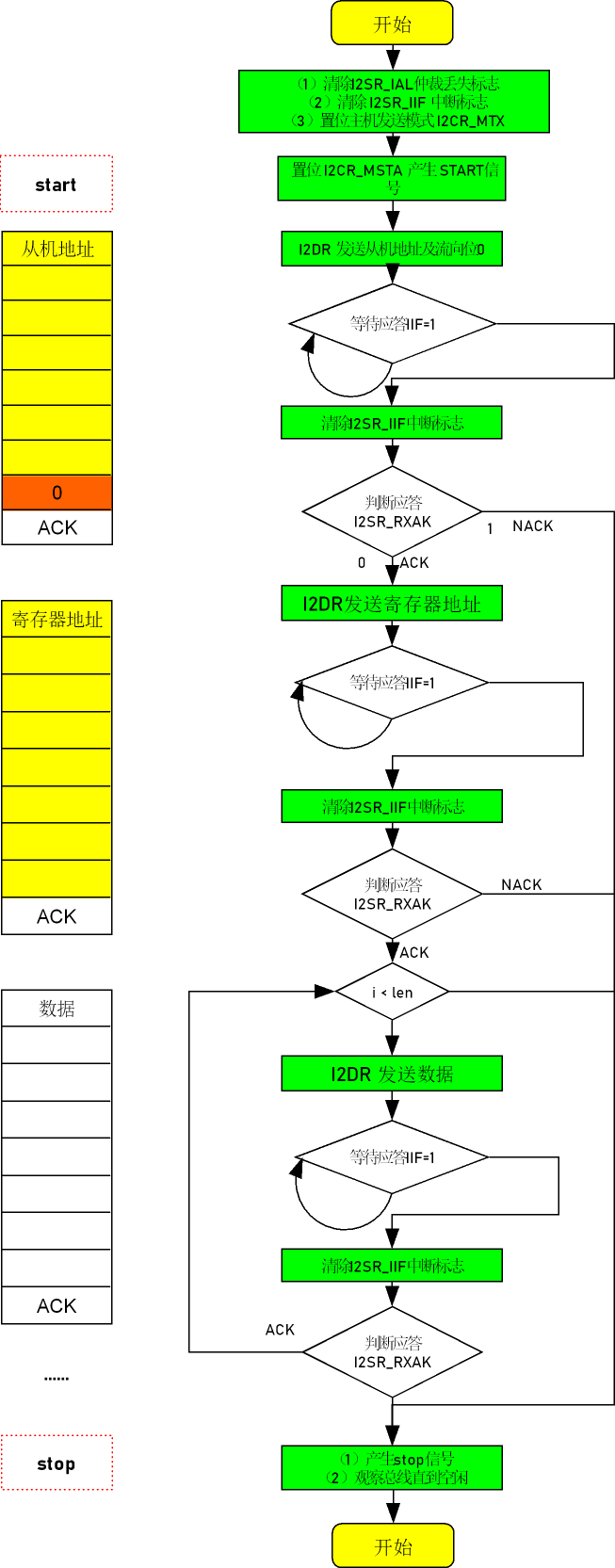

1、主设备写从设备时序（主→从发数据）
主设备向从设备传输数据（如配置从设备寄存器、发送控制指令），全程由主设备控制 SDA 数据方向，从设备仅负责 “地址应答” 和 “数据应答”，步骤如下：
Step 1：发起 Start 信号（S）
- 总线空闲时（SDA、SCL 均为高），主设备先保持 SCL 为高，再将 SDA 从 “高→低”（下降沿），生成 Start 信号；
- 作用：告知所有从设备 “通信开始，准备接收地址”。
Step 2：发送 “从设备地址 + 读写位”（8 位）
- 前 7 位：目标从设备的唯一地址（IIC 协议规定，用于筛选总线上的特定从设备）；
- 第 8 位（R/W 位）：0（表示 “主写从”，数据方向为主→从）；
- 同步规则：SCL 低电平时，主设备更新 SDA 电平（准备 1bit 数据）；SCL 高电平时，从设备采样 SDA 电平（读取 1bit 数据）—— 确保数据稳定时采样，避免误读。
Step 3：从设备发送地址应答（ACK）
- 第 8 位数据传输结束后，SCL 拉低，主设备释放 SDA（变为高阻态，交出 SDA 控制权）；
- 若从设备识别到自身地址，会在 SCL 再次变高时，将 SDA 拉低（输出低电平），表示 “地址匹配，准备接收数据”（ACK）；
- 若从设备未识别地址，则不拉低 SDA（总线保持高，即 NACK），主设备需终止通信。
Step 4：主设备逐字节发数据 + 从设备数据应答
- 主设备重新控制 SDA，按 “Step 2” 的同步规则，逐字节（8bit / 字节）向从设备发送数据（如寄存器值、指令）；
- 每发送 1 字节后，重复 “Step 3” 的应答逻辑：从设备需发 ACK（拉低 SDA）表示 “数据接收成功”，若从设备缓存满 / 接收错误，发 NACK，主设备停止数据发送。
Step 5：发起 Stop 信号（P）
- 数据传输完成后，主设备先将 SCL 拉回高，再将 SDA 从 “低→高”（上升沿），生成 Stop 信号；
- 作用：告知从设备 “通信结束”，主从设备释放总线，SDA、SCL 回归高电平（空闲态）。
2、主设备读从设备时序（从→主发数据）
主设备主动读取从设备的数据（如传感器采集值、寄存器状态），核心差异是：地址阶段后，数据方向变为 “从→主”，应答方从 “从设备” 变为 “主设备”，步骤如下：
Step 1：发起 Start 信号（S）
与 “主写从” 完全一致：SCL 高时，SDA 高→低，触发 Start。Step 2：发送 “从设备地址 + 读写位”（8 位）
- 前 7 位：仍为目标从设备地址（与主写从相同）；
- 第 8 位（R/W 位）：1（表示 “主读从”，数据方向为从→主）；
- 同步规则不变：SCL 低电平时主设备更 SDA，SCL 高时从设备采样。
Step 3：从设备发送地址应答（ACK）
与 “主写从” 一致：从设备识别地址后，在 SCL 高时拉低 SDA（ACK），表示 “准备发送数据”；未识别则发 NACK，主设备终止通信。Step 4：从设备逐字节发数据 + 主设备数据应答
- 从设备控制 SDA，按 “同步规则” 逐字节向主设备发送数据（如传感器值）；
- 每接收 1 字节后，主设备负责应答：
- 若主设备需继续读取下一字节：在 SCL 高时拉低 SDA（ACK），告知从设备 “继续发”；
- 若主设备已读取所有所需数据（如最后 1 字节）：主设备不拉低 SDA（发 NACK），告知从设备 “无需再发数据”—— 这是避免从设备持续发数据的关键逻辑。
Step 5：发起 Stop 信号（P）
与 “主写从” 一致：SCL 高时，SDA 低→高，生成 Stop，释放总线。
