信任链验证流程
信任链验证流程 (The Chain of Trust)
整个过程就像一场严格的接力赛，每一棒都必须从可信的上一位手中接过接力棒（信任），验证无误后，再跑自己的那段路，并把信任传递给下一棒

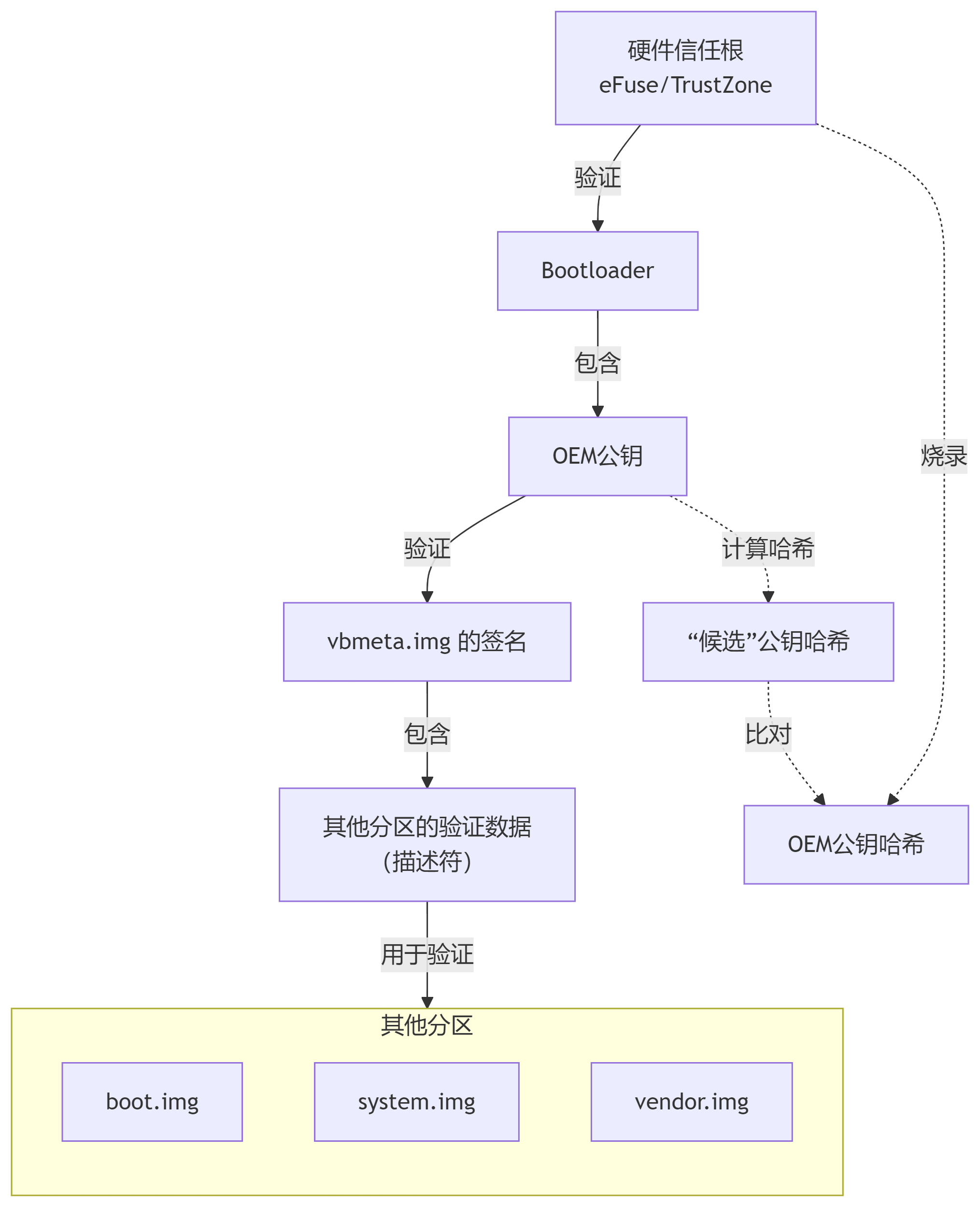

现在，我们来详细解读图中的每一步：
第 1 棒：硬件信任根 → Bootloader
- 运动员（验证者）： 芯片内置的只读存储器（ROM）代码。这是“发令员”，绝对可信
- 接力棒（被验证对象）： 第一阶段 Bootloader（例如
XBL或ABL） - 验证规则：
① ROM 代码从硬件信任根（eFuse） 中读取预先烧录好的、OEM公钥的正确哈希值
② ROM 代码从 Bootloader 镜像中提取出“候选”的OEM公钥
③ ROM 代码计算这个“候选”公钥的哈希值，并与 eFuse 中的正确哈希值进行比对
④ 如果匹配，说明这个公钥是合法的。ROM 代码随后用这个合法的公钥去验证 Bootloader 镜像本身的数字签名
⑤ 签名验证通过，ROM 代码才将执行权交给 Bootloader。至此，Bootloader 成为了一个“可信实体”
第 2 棒：Bootloader → vbmeta.img
- 运动员（验证者）： 刚刚被验证为可信的 Bootloader
- 接力棒（被验证对象）：
vbmeta.img镜像 - 验证规则：
① Bootloader 从闪存上的vbmeta分区中加载vbmeta.img到内存
② Bootloader 使用其内置的、刚刚被验证为合法的 OEM公钥，去解密vbmeta.img末尾的加密签名，得到一个“声称的哈希值（A）”
③ Bootloader 再自己对vbmeta.img的实际内容计算出一个“计算出的哈希值（B）”
④ 对比 A 和 B。如果 A == B，证明vbmeta.img确实来自OEM且未被篡改。Bootloader 现在信任vbmeta.img里的所有内容
第 3 棒：vbmeta.img → 其他分区（boot, system, vendor）
- 运动员（验证者）： 内核（借助
vbmeta.img提供的规则） - 接力棒（被验证对象）：
boot.img,system.img,vendor.img等 - 验证规则：
○ 对于 boot.img： Bootloader 直接读取vbmeta.img中关于boot分区的哈希描述符。它计算boot分区的实际哈希值，与描述符中的值比对。匹配则加载内核
○ 对于 system.img/vendor.img：
① Bootloader 将控制权移交给已被验证的 Linux 内核
② 内核启动后，会读取vbmeta.img中关于system和vendor分区的哈希树描述符，获取到受信任的根哈希
③ 内核利用dm-verity驱动，使用这个根哈希来实时验证system分区中的每一个数据块（4KB）。vendor分区同理
④ 任何对数据的篡改都会导致读取失败，从而保护系统的完整性
为什么这种设计很优秀？
- 解耦 (Decoupling): Bootloader 不需要知道如何验证每一个具体分区，它只需要信任并验证
vbmeta.img即可。分区验证策略（用哈希还是用哈希树）的变更不需要修改 Bootloader 代码 - 灵活性 (Flexibility): 通过
vbmeta.img可以轻松支持新的分区（如product,system_ext），只需将其描述符加入即可 - 分权治理 (Delegation): 通过链式描述符，可以将不同分区的验证权委托给不同的实体（例如 Google 验证
system，OEM 验证vendor），实现了复杂的供应链安全模型
