煤矿山井下绝绝缘监测故障定位
在煤矿井下作业中，供电系统是保障安全生产的 “生命线”—— 通风机的持续运转、排水泵的稳定工作、运输设备的高效运行，每一项都离不开可靠的电力支持。而井下特殊的环境（潮湿、粉尘多、温差波动大），却让电力系统的绝缘故障成为 “隐形杀手”：传统 IT 供电系统发生第一次接地故障时，故障电流微弱难以察觉，一旦出现第二次故障，就会引发短路停电，不仅造成巨大的停产损失，更可能危及矿工生命安全。
更棘手的是，传统绝缘监测方式仅能 “预警故障”，却无法 “定位故障”—— 一旦监测到绝缘异常，运维人员必须停机后逐个排查支路，不仅耗时（平均排查时间超 4 小时），还需在狭窄、复杂的井下环境中反复作业，安全风险陡增。
煤矿井下的电力安全需求，核心在于 “不中断供电、精准找故障、低风险运维”
煤矿井下供电系统是安全生产的 “生命线”，但潮湿（湿度可达 95% 不结露）、粉尘密集、电磁干扰强的极端环境，叠加传统监测技术局限，让绝缘故障成为威胁供电安全的 “顽疾”—— 第一次接地故障难以及时察觉易引发二次短路停产，故障定位需停机排查导致产能损失，设备易受环境影响误报频发，运维人员频繁下井面临安全风险。
针对 “第一次接地故障‘隐形’，二次故障必停产” 的痛点：传统 IT 系统第一次接地故障电流微弱，普通监测仪响应滞后，往往等到二次故障引发短路才发现，单次停产损失超 10 万元。而 QB600-C 绝缘监测仪作为系统 “感知核心”，严格遵循 GB/T18216.9-2015 等标准，能 24 小时在线监测绝缘电阻（1kΩ~20MΩ）与泄漏电容（0~20μF），128*64 背光 LCD 屏确保井下昏暗环境也能清晰读取数据；在 “RF=0.5×Ran、Ce=1μF” 的典型工况下，响应时间≤4 秒，比传统设备快 3 倍，可第一时间捕捉绝缘阻值下降趋势；同时支持 2 组独立报警继电器（含转换触点，可设 N/O 或 N/C），分别对应 “预警”（绝缘值接近阈值）与 “紧急报警”（绝缘值超限），报警延迟 0~99 秒可调，既避免遗漏隐患，又防止瞬时波动误触发停产，从源头拦截二次故障风险。
针对 “故障定位需停机，排查 4 小时 = 损失 1 天产能” 的痛点：传统方式下，绝缘异常后需停机拆检每条支路，井下 10 + 条回路逐个测试平均耗时 4~6 小时，严重影响原煤产量。IFLS-600 系统通过 “QB600-C+QIFL12+CT/KCT” 三层架构实现 “不停电精准定位”：当 QB600-C 监测到故障，会通过 RS485（Modbus RTU 协议）瞬间激活 QIFL12 故障定位仪；QIFL12 可接入 12 台 CT/KCT 低频电流互感器（孔径 30~200mm，适配井下不同电缆规格），每台互感器灵敏度达 0.1mA，能精准采集对应支路故障电流，哪怕是变频器后的微弱泄漏电流也不遗漏；QIFL12 会自动对比电流数据与预设阈值，30 秒内在上位机显示故障支路编号（如 “05 号支路”），运维人员无需停机即可直奔故障点，排查时间从 “小时级” 压缩至 “30 秒级”，实现零产能损失。
针对 “井下环境恶劣，设备易误报、寿命短” 的痛点：井下潮湿、电磁干扰（变频器、电机启停）、粉尘堆积，导致普通监测仪误报率高、半年内就需更换。而方案中 QB600-C 与 QIFL12 均采用 PC+ABS 阻燃外壳（UL94 V-0 级），防护等级达 IP20，工作温度覆盖 - 20℃~55℃、存储温度 - 30℃~70℃，能抵御井下潮湿与粉尘侵蚀，绝缘耐压 AC4000V 可抗电网冲击；软件层面，QB600-C 支持 4s/8s/20s/40s 四档测量过滤（默认 8 秒），通过多周期平均值计算过滤电机投切、电容波动等干扰，IFLS-600 系统还自带电网干扰过滤功能，有效规避变频器高频信号影响，设备误报率降低 90% 以上，使用寿命延长至 3 年以上。
针对 “运维人员频繁下井，安全风险高” 的痛点：传统运维中，参数设置、设备复位、故障排查均需下井，井下狭窄巷道与有毒有害气体增加安全隐患，且需 2 人配合效率低。方案依托 RS485 通讯与 Modbus RTU 协议，实现 90% 运维场景地面操作：所有监测数据（绝缘电阻、故障支路、报警状态）实时上传至地面监控中心，管理人员在调度室即可掌握井下供电状态；通过上位机可远程设置 QB600-C 的报警阈值（0~9999kΩ）、QIFL12 的故障电流值（0~9999×0.01mA），通讯速率 2400~38400bps 可调适配不同通讯距离；QB600-C 支持 DI 输入远程复位（DI 闭合时清除报警状态），QIFL12 支持远程启动定位测试，大幅减少下井频次，运维人员安全风险降低 60%。

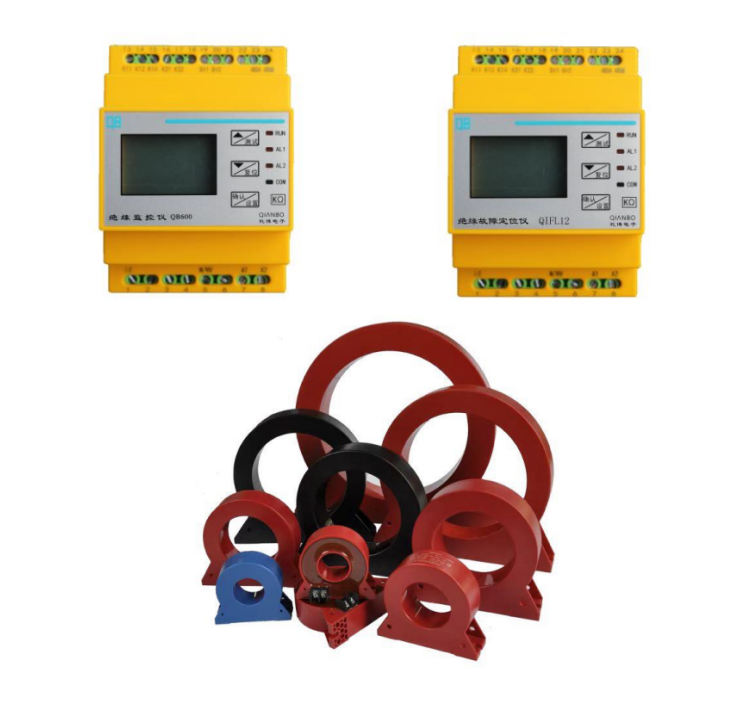

主要产品介绍：
QIFL12主要功能
- 可以连接12个低频电流互感器对12条支路采集绝缘故障定位电流
- 能够对每条支路设定故障定位电流报警值
- RS485通讯
- 有两组继电器，可以设置两组报警值
- LCD高清显示屏
QIFL12技术参数
QIFL12技术参数
辅助电源 | 电压 | AC 85～265V （45～65Hz） DC 18～36V |
功耗 | ＜3W/5VA | |
故障定位 | 响应时间 | ＜30S |
响应灵敏度 | 0.1mA | |
输出 | 2组继电器输出 | 2组报警 |
通讯 | RS485 | 通讯协议：Modbus RTU 通讯速率：2400-38400bps |
显示屏 | 液晶 | 点阵 128*64 |
接线能力 | RS485 | 双绞屏蔽线0.2…2.5 mm² |
测量接线 | 双绞线0.2…2.5 mm² | |
机械特性 | 重量 | 0.2KG |
防护等级 | IP20 | |
外形尺寸 | 100×72×66mm | |
外壳材料 | PC+ABS | |
工作环境 | 工作温度 | -20℃～55℃ |
存储温度 | -30℃～70℃ | |
海拔 | ≤2000m | |
绝缘耐压 | AC4000V |
这套解决方案，不仅贴合煤矿井下实际需求，更通过 “早发现、快定位、抗恶劣、少下井” 的核心优势，为井下供电安全提供全周期保障，助力煤矿企业实现安全生产与高效产能的双重提升。
