详解 OpenCV 形态学操作：从基础到实战（腐蚀、膨胀、开运算、闭运算、梯度、顶帽与黑帽）

news 2025/9/14 8:08:34

在数字图像处理领域，形态学操作是一套基于图像形状的非线性处理方法，核心是通过结构元素（Kernel） 与图像进行交互，实现对图像轮廓、细节的调整与提取。OpenCV 作为主流的计算机视觉库，提供了丰富的形态学操作 API，本文将从原理到代码实战，详细讲解 7 种核心形态学操作（腐蚀、膨胀、开运算、闭运算、梯度运算、顶帽、黑帽），帮助你快速掌握并应用于实际项目。

一、形态学操作基础：结构元素（Kernel）

在开始所有操作前，必须先理解结构元素（Kernel） 的概念 —— 它是形态学操作的 “工具”，本质是一个指定大小的矩阵（通常为奇数，如 3×3、5×5），矩阵元素值通常为 1（表示参与运算的区域）。

结构元素的大小和形状直接影响操作效果：

大小：3×3 适用于精细处理，5×5 及以上适用于更显著的形态改变；
形状：除了代码中常用的 “矩形（np.ones ()）”，还有圆形、十字形等（可通过cv2.getStructuringElement()生成，例如cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (5,5))生成 5×5 圆形结构元素）。

代码中生成 3×3 矩形结构元素的方式：

import numpy as np
kernel = np.ones((3, 3), np.uint8)  # 数据类型必须为uint8（无符号8位整数，符合图像像素0-255的范围）

二、核心形态学操作实战

以下所有操作均基于 OpenCV-Python 实现，需提前安装依赖（pip install opencv-python numpy）。每个操作将从 “原理”“作用”“代码”“效果分析” 四部分展开，确保你知其然也知其所以然。

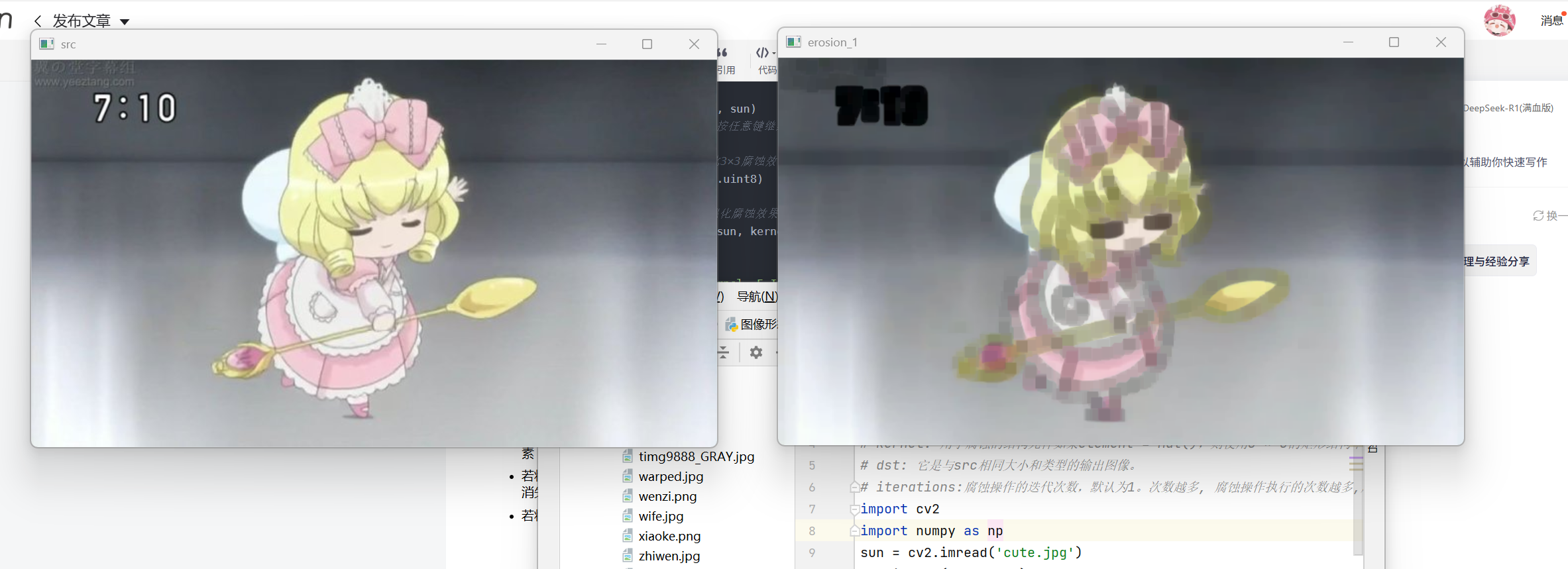

1. 图像腐蚀（Erosion）：“收缩” 前景目标

原理

腐蚀是最基础的形态学操作之一，核心逻辑是 **“结构元素滑动遍历图像，仅当结构元素完全覆盖前景区域（通常为白色像素）时，中心像素才保留为前景，否则变为背景（通常为黑色像素）”**。可以形象理解为 “用结构元素‘啃食’前景的边缘，让前景区域逐渐缩小”。

作用

消除图像中的细小噪声（噪声多为孤立的小前景像素，会被结构元素直接 “啃掉”）；
缩小前景目标尺寸，断开相邻目标间的细小连接；
突出前景目标中的孔洞（孔洞周围的前景被腐蚀后，孔洞会更明显）。

OpenCV API 参数

cv2.erode(src, kernel, dst=None, anchor=None, iterations=1, borderType=None, borderValue=None)

关键参数解析：

src：输入图像（推荐灰度图或二值图，彩色图会对 RGB 三个通道分别处理，可能导致颜色偏差）；
kernel：结构元素（决定腐蚀的 “工具大小”）；
iterations：腐蚀迭代次数（默认 1，次数越多，腐蚀越彻底，前景缩小越明显）；
anchor：结构元素的锚点（默认是中心，一般无需修改）。

实战代码

import cv2
import numpy as np# 1. 读取图像（以love.jpg为例，建议使用前景清晰的图像）
sun = cv2.imread('love.jpg')
if sun is None:  # 避免图像路径错误导致程序崩溃print("图像读取失败，请检查文件路径是否正确！")
else:# 2. 显示原始图像cv2.imshow('Original Image', sun)cv2.waitKey(0)  # 等待按键，按任意键继续（0表示无限等待）# 3. 定义结构元素（5×5矩形，比3×3腐蚀效果更显著）kernel = np.ones((5, 5), np.uint8)# 4. 执行腐蚀操作（迭代5次，强化腐蚀效果）erosion_result = cv2.erode(sun, kernel, iterations=5)# 5. 显示腐蚀结果cv2.imshow('Erosion (5x5 Kernel, 5 Iterations)', erosion_result)cv2.waitKey(0)# 6. 释放窗口资源（避免内存泄漏）cv2.destroyAllWindows()

效果分析

原始图像中的细线条（如文字边缘、图案纹理）会变细甚至断裂—— 因为边缘像素被结构元素 “啃食”；
若将iterations从 1 改为 5，前景目标会持续缩小，小的细节（如爱心图案的尖角）可能完全消失；
若将kernel从 5×5 改为 3×3，腐蚀效果会减弱，前景缩小幅度更平缓。

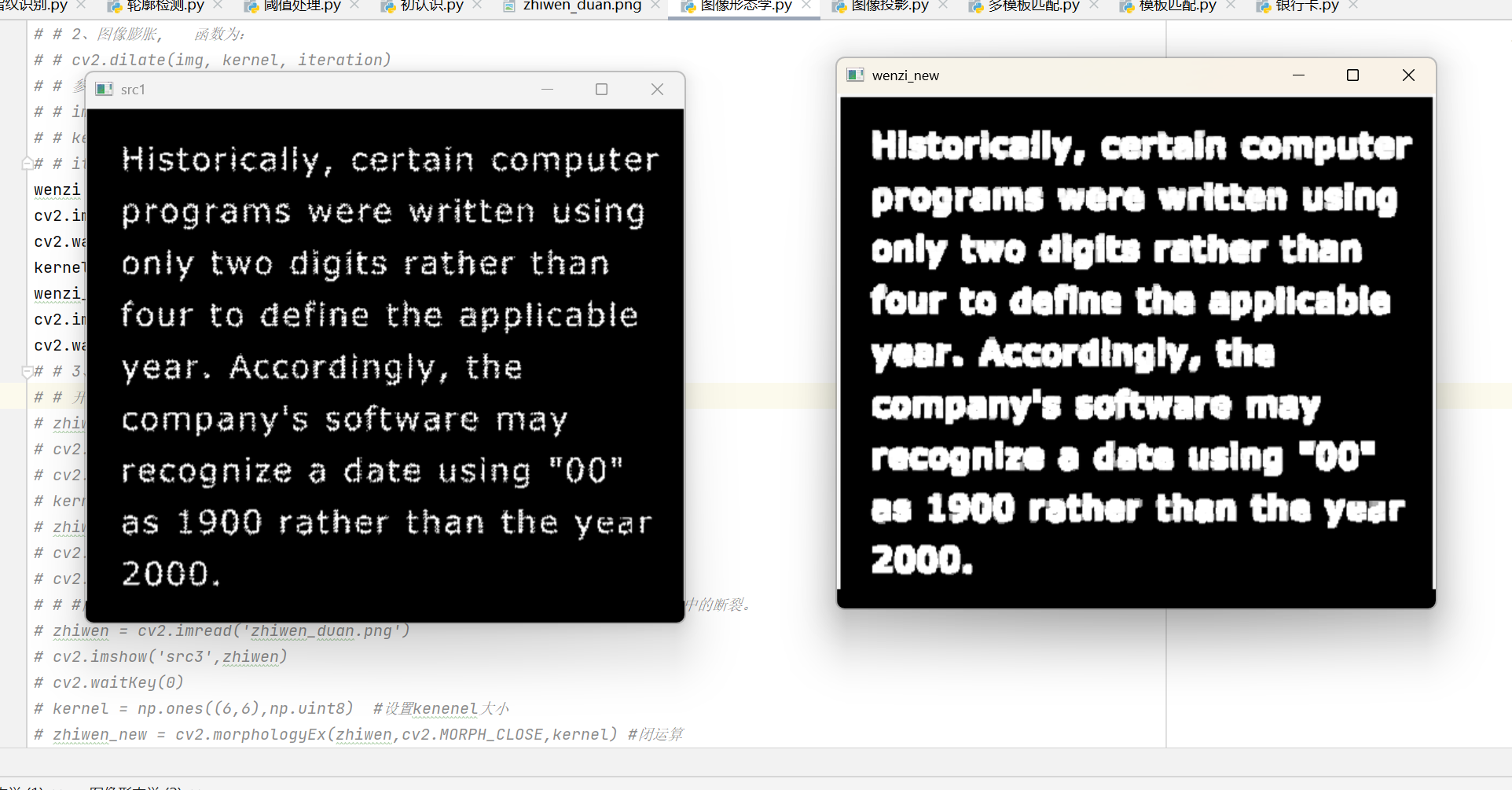

2. 图像膨胀（Dilation）：“扩大” 前景目标

原理

膨胀与腐蚀是 “相反操作”，核心逻辑是 **“结构元素滑动遍历图像，只要结构元素与前景区域有任意一点重叠，中心像素就保留为前景”**。可以理解为 “用结构元素‘扩张’前景的边缘，让前景区域逐渐扩大”。

作用

填补前景目标中的细小孔洞（孔洞边缘的前景被扩张后，会逐渐覆盖孔洞）；
连接相邻的细小前景区域（原本断开的前景，扩张后会拼接在一起）；
增强前景目标的轮廓（但会导致边缘模糊，因为扩张会 “拉宽” 边缘）。

OpenCV API 参数

cv2.dilate(src, kernel, dst=None, anchor=None, iterations=1, borderType=None, borderValue=None)

参数与cv2.erode()完全一致，核心差异是操作逻辑相反（一个收缩，一个扩张）。

实战代码

import cv2
import numpy as np# 1. 读取图像（以文字图像wenzi.png为例，文字易受膨胀影响）
wenzi = cv2.imread('wenzi.png')
if wenzi is None:print("图像读取失败，请检查文件路径！")
else:# 2. 显示原始图像cv2.imshow('Original Text Image', wenzi)cv2.waitKey(0)# 3. 定义结构元素（3×3矩形，适合精细膨胀）kernel = np.ones((3, 3), np.uint8)# 4. 执行膨胀操作（迭代2次，避免文字过度粘连）dilate_result = cv2.dilate(wenzi, kernel, iterations=2)# 5. 显示膨胀结果cv2.imshow('Dilation (3x3 Kernel, 2 Iterations)', dilate_result)cv2.waitKey(0)# 6. 释放窗口cv2.destroyAllWindows()

效果分析

文字图像经过膨胀后，文字会变粗—— 文字边缘的像素被结构元素 “扩张”；
若iterations改为 10，文字会严重粘连，单个字符无法区分（如 “你好” 可能变成一个黑色块）；
若输入图像是二值图（黑底白字），膨胀后文字的 “锯齿边缘” 会更明显，因为扩张会放大边缘的不规则性。

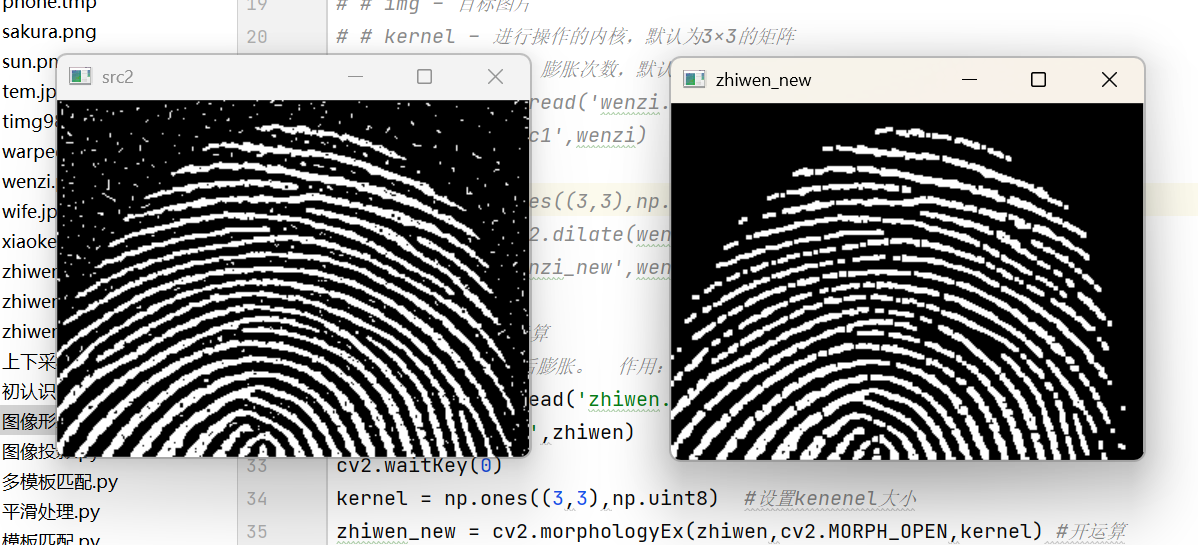

3. 开运算（Opening）：先腐蚀后膨胀，消除 “小亮点”

原理

开运算 = 腐蚀操作 + 膨胀操作（先对原始图像做腐蚀，再对腐蚀结果做膨胀）。
核心逻辑：先用腐蚀 “去掉” 小的前景噪声（小亮点），再用膨胀 “恢复” 前景目标的原始大小（因为腐蚀缩小的前景，膨胀可以补回来，但被腐蚀掉的噪声无法恢复）。

作用

平滑前景目标的轮廓（消除细小的突出物，如 “毛刺”）；
断开前景目标间的细小连接（如两个相邻的圆形，中间有细线条连接，开运算会断开线条）；
消除图像中的 “小亮点” 噪声（前景噪声），且不改变大前景目标的形状和大小。

OpenCV API 参数

OpenCV 提供统一的形态学运算函数cv2.morphologyEx()，通过op参数指定操作类型：

cv2.morphologyEx(src, op, kernel, dst=None, anchor=None, iterations=1, borderType=None, borderValue=None)

op=cv2.MORPH_OPEN：指定为开运算；
其他参数与cv2.erode()一致，iterations表示 “腐蚀 + 膨胀” 的总次数（默认 1，即 1 次腐蚀 + 1 次膨胀）。

实战代码

import cv2
import numpy as np# 1. 读取图像（以指纹图像zhiwen.png为例，指纹易有细小噪声）
zhiwen = cv2.imread('zhiwen.png')
if zhiwen is None:print("图像读取失败，请检查文件路径！")
else:# 2. 显示原始图像（可见指纹上有细小亮点噪声）cv2.imshow('Original Fingerprint', zhiwen)cv2.waitKey(0)# 3. 定义结构元素（3×3矩形，适合精细去噪）kernel = np.ones((3, 3), np.uint8)# 4. 执行开运算（1次腐蚀+1次膨胀）opening_result = cv2.morphologyEx(zhiwen, cv2.MORPH_OPEN, kernel)# 5. 显示开运算结果cv2.imshow('Opening (3x3 Kernel)', opening_result)cv2.waitKey(0)# 6. 释放窗口cv2.destroyAllWindows()

效果分析

原始指纹图像中的 “小亮点” 噪声会完全消失—— 因为腐蚀先去掉了噪声，膨胀只恢复了指纹的主体纹理；
开运算后，指纹的整体形状和大小基本不变—— 膨胀补偿了腐蚀造成的前景缩小；
若结构元素改为 5×5，开运算会消除更大的亮点，但可能导致指纹的细纹理（如小分支）被误删。

4. 闭运算（Closing）：先膨胀后腐蚀，填补 “小黑洞”

原理

闭运算 = 膨胀操作 + 腐蚀操作（先对原始图像做膨胀，再对膨胀结果做腐蚀）。
核心逻辑：先用膨胀 “填补” 前景中的小孔洞（小黑洞），再用腐蚀 “恢复” 前景目标的原始大小（膨胀扩大的前景，腐蚀可以缩回来，但被填补的孔洞无法恢复）。

作用

弥合前景目标中的细小孔洞（如圆形前景中的小黑点，闭运算会填补黑点）；
连接前景目标间的细小间断（如指纹中的断裂线条，闭运算会连接线条）；
消除图像中的 “小黑洞” 噪声（背景噪声），且不改变大前景目标的形状。

实战代码

import cv2
import numpy as np# 1. 读取图像（以有间断的指纹图像zhiwen_duan.png为例）
zhiwen = cv2.imread('zhiwen_duan.png')
if zhiwen is None:print("图像读取失败，请检查文件路径！")
else:# 2. 显示原始图像（可见指纹有细小间断和孔洞）cv2.imshow('Original Broken Fingerprint', zhiwen)cv2.waitKey(0)# 3. 定义结构元素（6×6矩形，比3×3更适合填补较大孔洞）kernel = np.ones((6, 6), np.uint8)# 4. 执行闭运算（1次膨胀+1次腐蚀）closing_result = cv2.morphologyEx(zhiwen, cv2.MORPH_CLOSE, kernel)# 5. 显示闭运算结果cv2.imshow('Closing (6x6 Kernel)', closing_result)cv2.waitKey(0)# 6. 释放窗口cv2.destroyAllWindows()

效果分析

指纹中的细小间断和孔洞会被填补—— 膨胀先扩大前景，覆盖孔洞和间断，腐蚀再缩回到原始大小；
为什么用 6×6 的结构元素？因为结构元素越大，能填补的孔洞 / 连接的间断越宽，3×3 结构元素可能无法覆盖较大的孔洞；
若iterations改为 2，闭运算会重复 2 次膨胀 + 2 次腐蚀，填补效果更强，但可能导致前景目标边缘过度平滑。

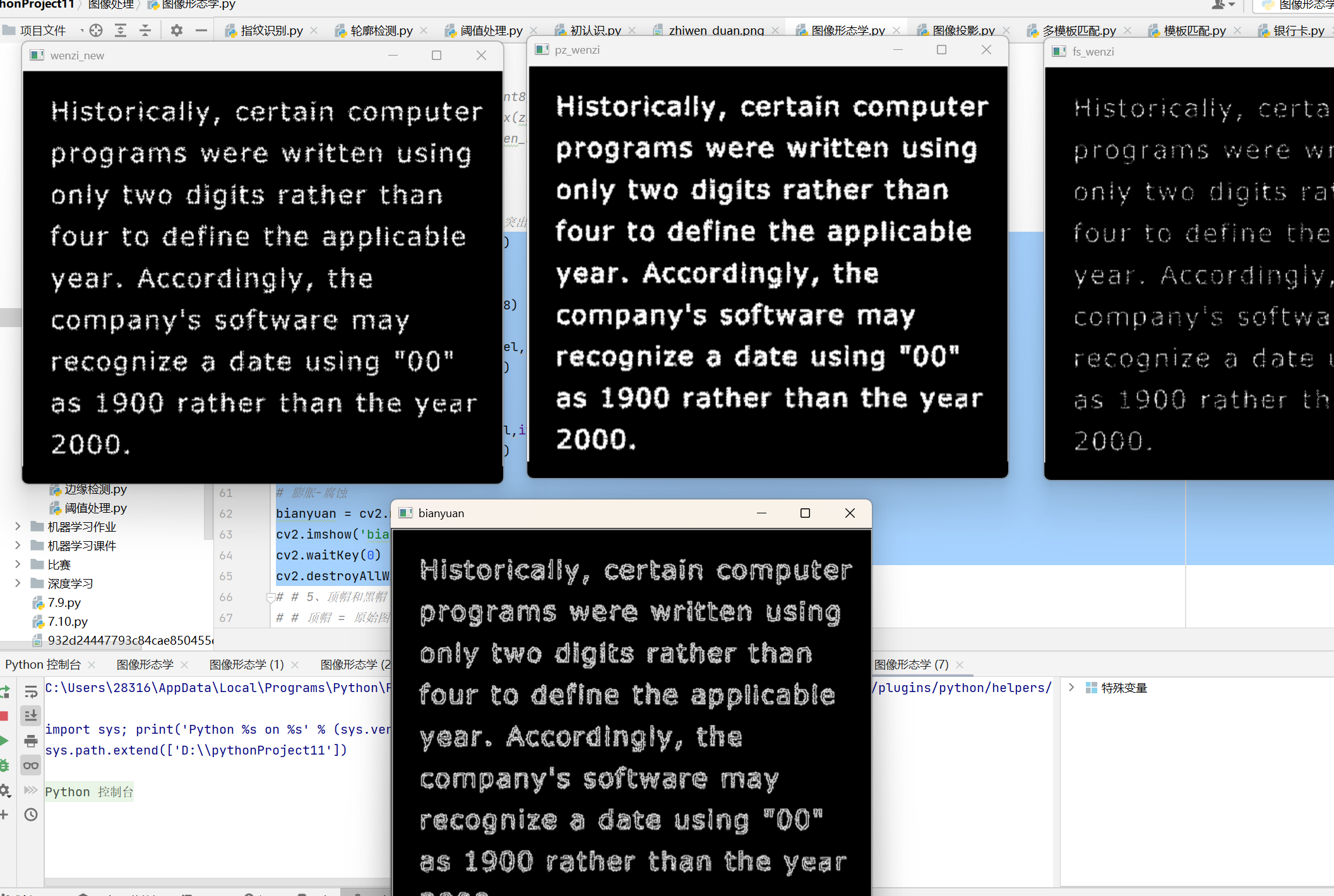

5. 梯度运算（Morphological Gradient）：提取前景边缘

原理

梯度运算 = 膨胀结果 - 腐蚀结果。
核心逻辑：膨胀会扩大前景，腐蚀会缩小前景，两者的像素值差值，恰好对应前景目标的 “边缘区域”—— 因为边缘是 “膨胀新增的像素” 与 “腐蚀丢失的像素” 的交集，主体区域则会被抵消（膨胀和腐蚀的主体区域像素值相同，差值为 0）。

作用

突出显示图像中强度变化剧烈的区域（即边缘）；
用于目标轮廓提取（如文字边缘、物体轮廓），是后续图像分割、特征识别的基础；
相比 Canny 边缘检测，梯度运算更简单，且能保留更完整的轮廓（但抗噪声能力较弱）。

实战代码

import cv2
import numpy as np# 1. 读取图像（以文字图像wenzi.png为例，文字边缘清晰）
wenzi = cv2.imread('wenzi.png')
if wenzi is None:print("图像读取失败，请检查文件路径！")
else:# 2. 显示原始图像cv2.imshow('Original Text Image', wenzi)cv2.waitKey(0)# 3. 定义结构元素（2×2矩形，边缘提取更精细）kernel = np.ones((2, 2), np.uint8)# 4. 分别执行膨胀和腐蚀（验证梯度的来源）dilate_wenzi = cv2.dilate(wenzi, kernel, iterations=1)erode_wenzi = cv2.erode(wenzi, kernel, iterations=1)cv2.imshow('Dilation Result', dilate_wenzi)  # 文字扩大cv2.waitKey(0)cv2.imshow('Erosion Result', erode_wenzi)    # 文字缩小cv2.waitKey(0)# 5. 执行梯度运算（直接用morphologyEx，无需手动计算差值）gradient_result = cv2.morphologyEx(wenzi, cv2.MORPH_GRADIENT, kernel)# 6. 显示梯度结果（文字边缘被突出，主体为黑色）cv2.imshow('Morphological Gradient (Edge)', gradient_result)cv2.waitKey(0)# 7. 释放窗口cv2.destroyAllWindows()

效果分析

梯度结果中，文字的主体部分消失（变为黑色），只保留了文字的边缘（变为白色）—— 因为主体区域的膨胀和腐蚀像素值相同，差值为 0；
结构元素越大，边缘越宽—— 因为膨胀和腐蚀的差异更大，边缘区域的像素更多；
若输入图像是彩色图，梯度结果会显示彩色边缘（因为 RGB 三个通道分别计算梯度后合并）。

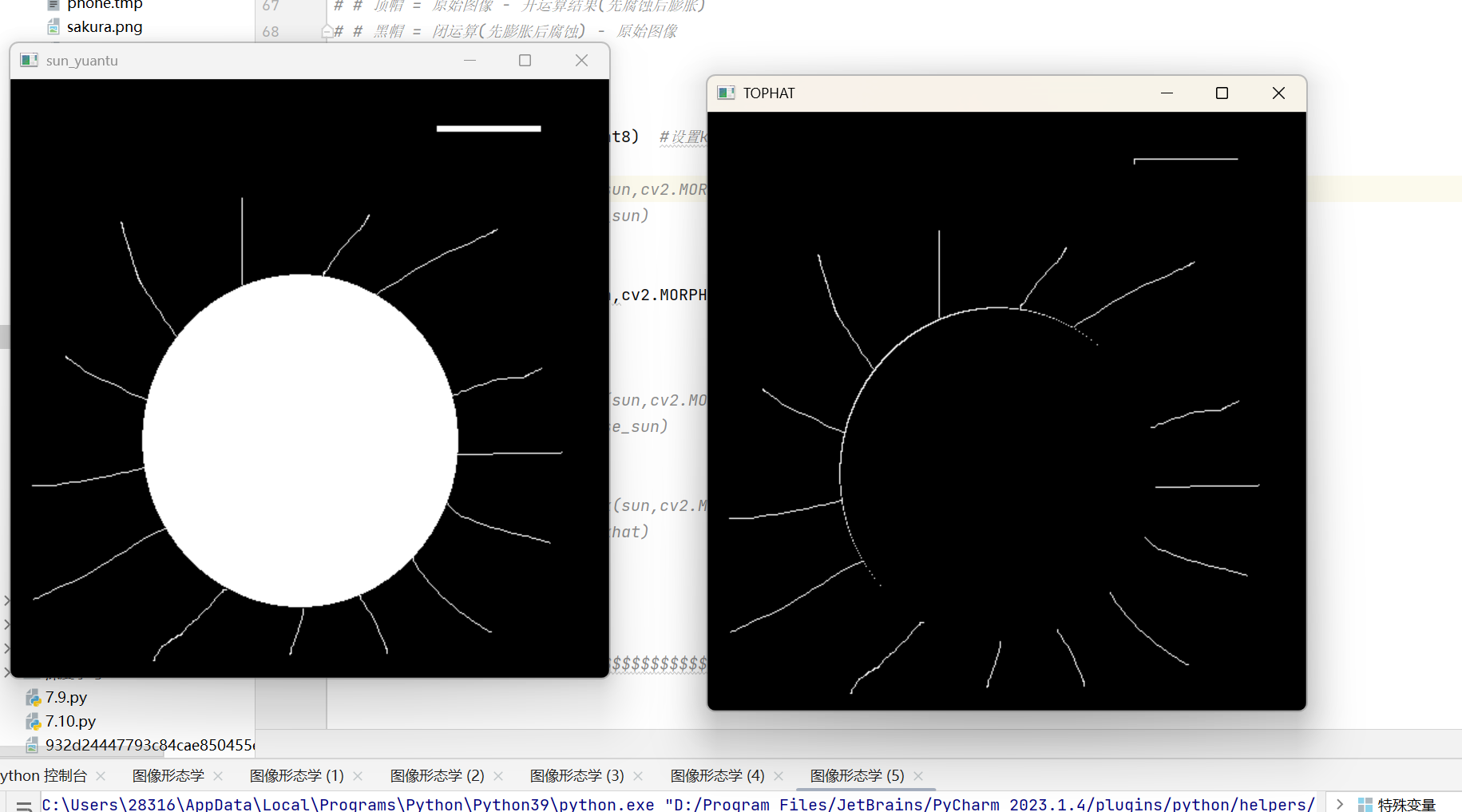

6. 顶帽（Top Hat）：提取 “比周围亮的小区域”

原理

顶帽 = 原始图像 - 开运算结果。
核心逻辑：开运算会消除 “小亮点”（前景噪声），并平滑前景轮廓。原始图像减去开运算结果后，剩下的部分就是 “被开运算去掉的内容”—— 即 “比周围背景亮的小区域”（如暗背景中的亮噪声、前景的细小突出物）。

作用

提取图像中的亮噪声（如黑底白字图像中的小白点、夜景中的灯光亮点）；
增强暗背景下的亮细节（如医学图像中暗组织里的亮细胞）；
校正光照不均匀的图像（若图像局部偏暗，顶帽可突出该区域的亮细节）。

实战代码

import cv2
import numpy as np# 1. 读取图像（以sun.png为例，假设图像有暗背景和亮噪声）
sun = cv2.imread('sun.png')
if sun is None:print("图像读取失败，请检查文件路径！")
else:# 2. 显示原始图像cv2.imshow('Original Image', sun)cv2.waitKey(0)# 3. 定义结构元素（2×2矩形，适合提取细小亮噪声）kernel = np.ones((2, 2), np.uint8)# 4. 先执行开运算（验证顶帽的来源）open_sun = cv2.morphologyEx(sun, cv2.MORPH_OPEN, kernel)cv2.imshow('Opening Result', open_sun)  # 亮噪声已被消除cv2.waitKey(0)# 5. 执行顶帽运算tophat_result = cv2.morphologyEx(sun, cv2.MORPH_TOPHAT, kernel)# 6. 显示顶帽结果（亮噪声被突出，背景为黑色）cv2.imshow('Top Hat (Bright Noise)', tophat_result)cv2.waitKey(0)# 7. 释放窗口cv2.destroyAllWindows()

效果分析

顶帽结果中，主要显示的是原始图像中的亮噪声—— 因为开运算消除了这些噪声，原始图像与开运算结果的差值就是噪声；
若原始图像没有亮噪声，顶帽结果会接近全黑—— 原始图像与开运算结果几乎一致，差值很小；
若结构元素改为 5×5，顶帽会提取更大的亮区域（如小的亮前景目标），而非细小噪声。

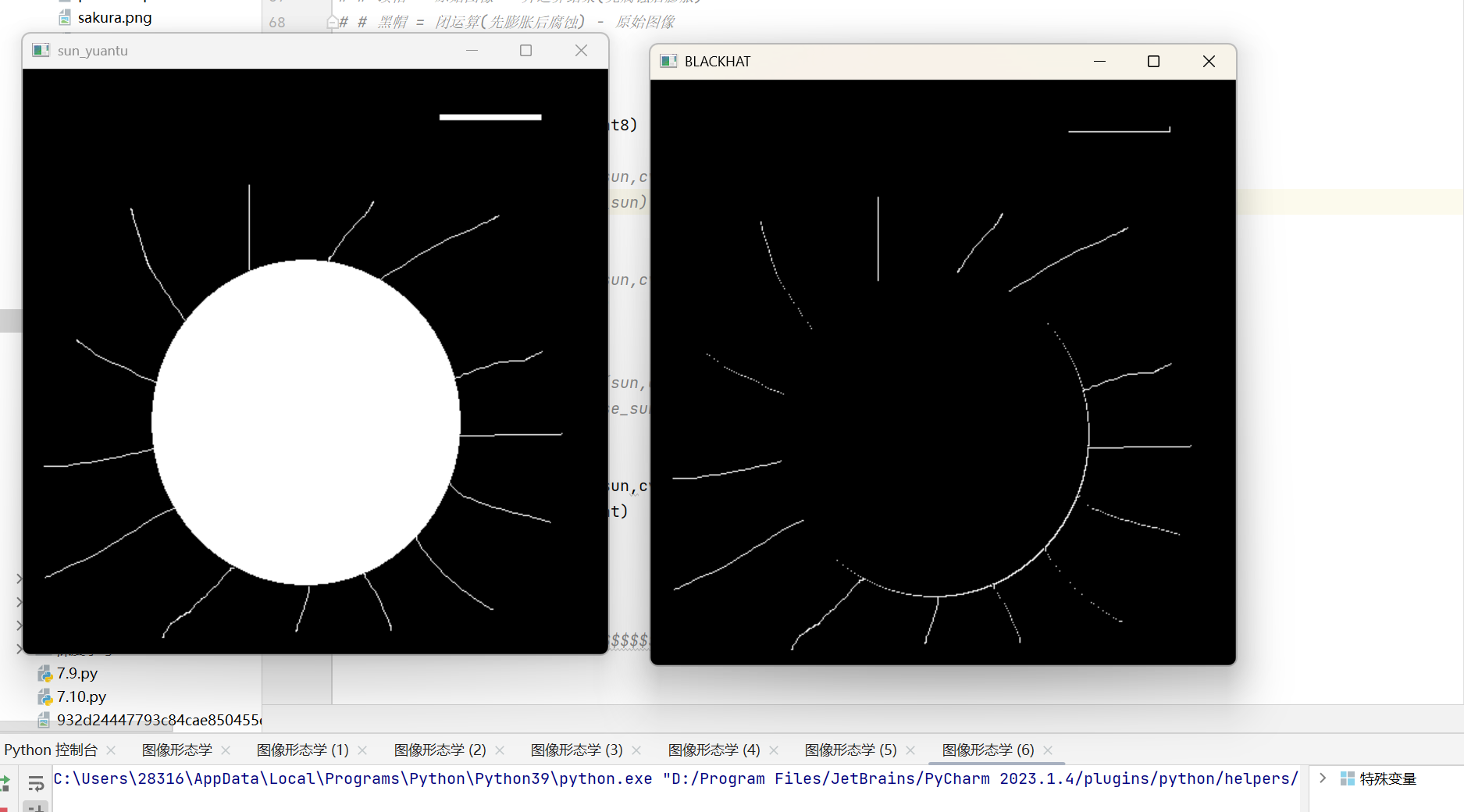

7. 黑帽（Black Hat）：提取 “比周围暗的小区域”

原理

黑帽 = 闭运算结果 - 原始图像。
核心逻辑：闭运算会填补 “小黑洞”（背景噪声），并平滑前景轮廓。闭运算结果减去原始图像后，剩下的部分就是 “被闭运算填补的内容”—— 即 “比周围背景暗的小区域”（如亮背景中的暗噪声、前景的细小孔洞）。

作用

提取图像中的暗噪声（如白底黑字图像中的小黑点、白纸中的墨点）；
增强亮背景下的暗细节（如 X 光图像中亮骨骼里的暗裂纹）；
突出前景目标中的孔洞（如零件图像中的小孔、织物图像中的纱线间隙）。

实战代码

import cv2
import numpy as np# 1. 读取图像（以sun.png为例，假设图像有亮背景和暗噪声）
sun = cv2.imread('sun.png')
if sun is None:print("图像读取失败，请检查文件路径！")
else:# 2. 显示原始图像cv2.imshow('Original Image', sun)cv2.waitKey(0)# 3. 定义结构元素（2×2矩形，适合提取细小暗噪声）kernel = np.ones((2, 2), np.uint8)# 4. 先执行闭运算（验证黑帽的来源）close_sun = cv2.morphologyEx(sun, cv2.MORPH_CLOSE, kernel)cv2.imshow('Closing Result', close_sun)  # 暗噪声已被填补cv2.waitKey(0)# 5. 执行黑帽运算blackhat_result = cv2.morphologyEx(sun, cv2.MORPH_BLACKHAT, kernel)# 6. 显示黑帽结果（暗噪声被突出，背景为黑色）cv2.imshow('Black Hat (Dark Noise)', blackhat_result)cv2.waitKey(0)# 7. 释放窗口cv2.destroyAllWindows()

效果分析

黑帽结果中，主要显示的是原始图像中的暗噪声—— 因为闭运算填补了这些噪声，闭运算结果与原始图像的差值就是噪声；
若原始图像没有暗噪声，黑帽结果会接近全黑—— 闭运算结果与原始图像几乎一致，差值很小；
顶帽与黑帽的核心区别：顶帽提取 “亮小区域”，黑帽提取 “暗小区域”，两者互为补充，常用于图像噪声的全面检测。

三、总结：7 种形态学操作对比与应用场景

为了方便大家快速选型，下表整理了 7 种操作的核心逻辑、作用及典型应用场景：

操作名称	核心逻辑	核心作用	典型应用场景
腐蚀（Erosion）	结构元素啃食前景边缘	缩小前景、去亮噪声、断连接	指纹去噪、文字细化
膨胀（Dilation）	结构元素扩张前景边缘	扩大前景、补暗孔洞、连间断	文字加粗、孔洞填补
开运算（Opening）	腐蚀 + 膨胀	去亮噪声、平滑轮廓、断连接	车牌去噪、遥感图像小亮点消除
闭运算（Closing）	膨胀 + 腐蚀	补暗孔洞、平滑轮廓、连间断	零件图像孔洞填补、指纹断纹连接
梯度运算	膨胀结果 - 腐蚀结果	提取前景边缘、轮廓检测	物体轮廓提取、图像分割预处理
顶帽（Top Hat）	原始图像 - 开运算结果	提取亮小区域、增强暗背景亮细节	夜景灯光检测、医学图像亮细胞提取
黑帽（Black Hat）	闭运算结果 - 原始图像	提取暗小区域、增强亮背景暗细节	白纸墨点检测、X 光图像裂纹识别

四、常见问题与注意事项

图像读取失败怎么办？
检查文件路径是否正确（绝对路径如C:/images/love.jpg，相对路径需确保图像与代码在同一文件夹），同时检查图像格式是否支持（OpenCV 支持 JPG、PNG、BMP 等）。
结构元素如何选择？
- 精细处理选 3×3/2×2，显著处理选 5×5 及以上；
- 处理圆形目标用圆形结构元素（cv2.MORPH_ELLIPSE），处理线性目标用十字形结构元素（cv2.MORPH_CROSS）。
迭代次数越多越好吗？
不是。迭代次数过多会导致前景目标严重变形（如腐蚀过度导致前景消失，膨胀过度导致前景粘连），建议从 1 开始逐步调整，观察效果。
彩色图与灰度图哪个更适合形态学操作？
优先用灰度图或二值图。彩色图会对每个通道分别处理，可能导致颜色失真，且运算速度更慢；若必须用彩色图，建议先转灰度图（cv2.cvtColor(src, cv2.COLOR_BGR2GRAY)）。
