实习总结——关于联调解决的因CRC校验导致协议交互失败的调试经验总结

1.场景还原：在我开发USB PD测试模块时，发现待测主板始终不回复Request消息，导致我的测试失败；此时我的任务就是快速定位这个协议交互失败的原因，无论是软件、硬件还是协同。

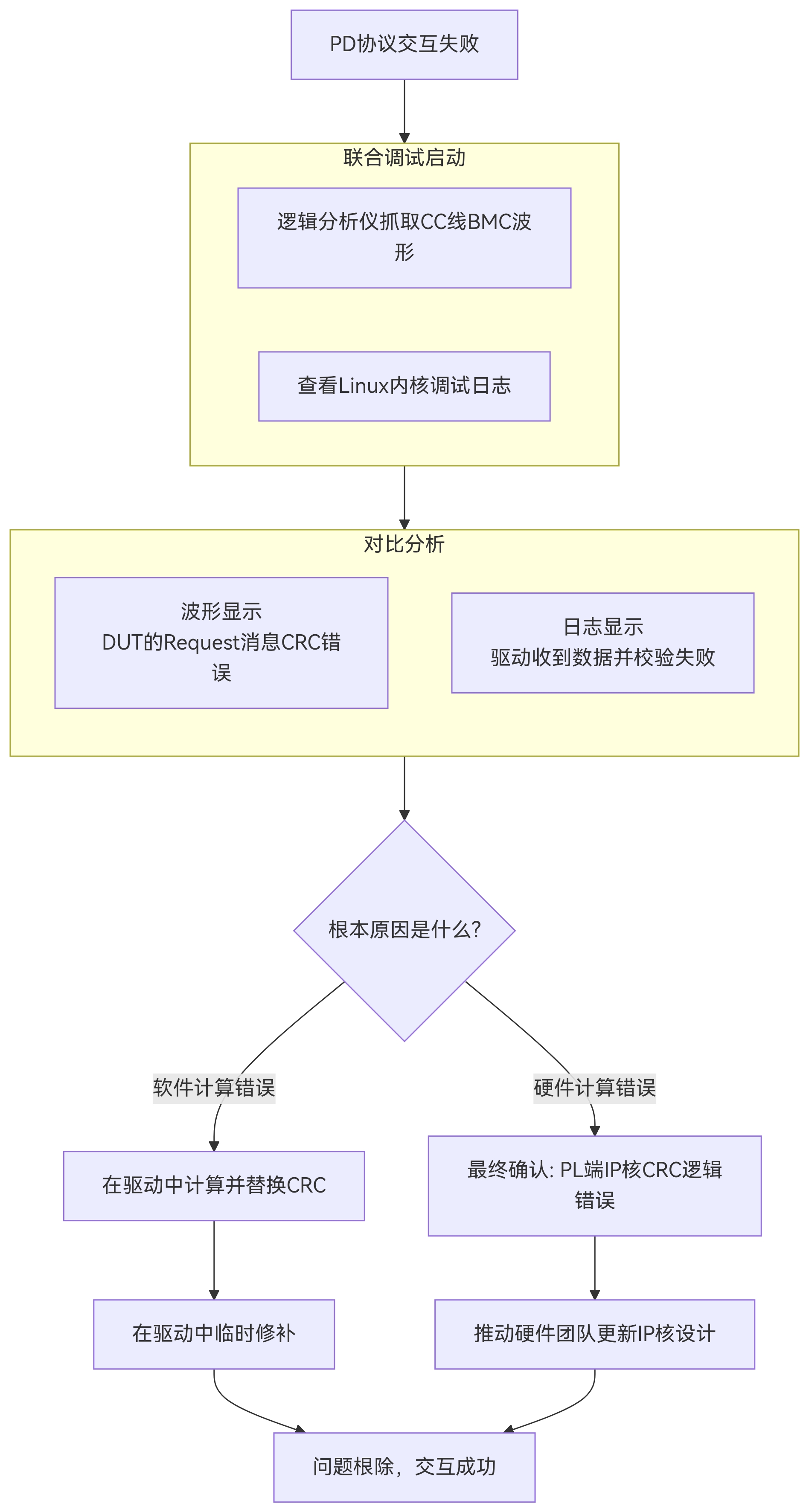

2.大致的调试步骤：

        1.首先使用了逻辑分析仪抓取了CC线（这里是CC1）上面的物理波形，并在分析仪的软件上启用了BMC解码，确认了DUT确实发出了Request消息，并且波形解码出来的CRC值与我手动计算出来的值结果一致。

        2.然后，我检查了Linux驱动层的调试日志，发现驱动收到的同一条消息的CRC值与波形完全不同。好了，此时有两种可能，一种就是在PL端和PS端进行数据通信的时候发生了问题，导致校验失败；另一种可能就是PL端出现了某些问题。

        3.我排查了我的驱动读取FIFO的代码，发现一切正常，所以不是我软件的问题。那么只有一种可能，那就是FPGA的PL端出现了问题。

        4.好了，我此时定位了是FPGA的硬件问题了。然后就是和硬件工程师排查一下是哪里出现了问题，Review了PL端IP核的Verilog代码，发现其CRC生成器的初始值配置错误。

3.解决方案：

        1.在定位了是PL端的问题以后，先进行了自己的软件CRC 校验作为临时的方案，保证了项目的进度；

        2.过了大概两天，提交了我们的硬件团队，协助他们修复了IP核，并验证了新的比特流文件，最终彻底解决了该问题。

4.总结一个这个令人自豪的调试过程以及DEBUG思路吧。

        总的来说，发现问题要先利用工具来进行问题的定位，这里用到了逻辑分析仪和Linux 内核调试日志，日志会打印出关键的信息，但是这需要很大的耐心去分析波形，在分析的过程中，不仅仅是对波形的分析，还是对于USB PD协议的每一步结构进行深入透彻的了解，不能忽略每一个细节，要精确到每一个时刻，哈哈哈，有点废人说实话。此外，在日志查看的阶段，也是非常需要耐心的，每一个日志信息都有可能成为突破的关键点，所以能不能有人开发一个一键解决的软件啊，要不这样有点废牛马，哈哈哈哈。

5.下面是一些详细的，便于回顾的，同时有具有体会性的调试思路。（其实我可以写一个JSION脚本来描述，但是。。。。。。自行体会吧）

        1.复现问题与收集数据

                1.逻辑分析仪的使用，这里可是重中之重啊，硬件的逻辑分析仪要插好，这里我们要捕获的是PL端和DUT的通信波形，所以就是插在CC线上咯；然后就是配置一下逻辑分析仪软件的配置啦，第一个是采样率，由于USB PD协议的波特率是300kbps，所以采样率要比他高，但是高多少啊，其实俺不知道，那就3Mbps吧，上网查一下就知道了。第二个是要设置一下触发方式，这里选择下降沿触发，看了BMC通信的波形，起始位是高电平，所以要捕获下他下降的那一刻。第三个是要启用一下BMC解码的功能，不然啥都没有哦（呜呜呜，谁知道我踩了多少坑，卡了多久）。

                2.启动内核调试日志，因为我的Linux驱动代码是有调试打印功能的，所以说在开始运行的时候直接开一个终端跑log就行。

                如果没有开启，那就完了。好吧，我开玩笑的，你可以手动开启？？？我好像在说废话。。。

                首先要确保Linux驱动代码中的dev_dbg()、print_hex_hump_bytes()等调试打印功能是开启的。因为实际上有好多个log，是不是感觉好麻烦，没事，看关键信息就行。

                你可能需要通过dynamic_debug机制动态开启：这里不展示代码，只说怎么做。

                你可以通过echo命令将一个驱动文件的输出重定向到control 里面。

                例如：echo 'file pd_driver.c +p' > /sys/kernel/debug/dynamic_debug/control

                好吧好吧，你赢了，我还是写了。

                3.复现与捕获：

                开始运行程序，触发PD协议的交互，直到交互失败。可以从dmesg命令中打开日志，查看内核日志。

        2.联合分析，定位矛盾（看逻辑分析仪的波形，看日志）

                1.看波形：当然是在逻辑分析仪软件上看啦，注意这个时候不要从头开始看波形，直接找仪器发送的Source_Capabilities消息和DUT（Sink）回复的Request消息。重点关注我的Request消息，但是仪器发送的消息也要看啊，万一是我发的有问题呢，不要排除任何一种可能，逻辑分析仪，逻辑一定要完美，不能有漏洞。

                2.当然说了这么多废话，还是要重点看Requset消息，因为大多数是回的有问题，别问我怎么回事，我瞎说的，哈哈哈哈。

                言归正传，在Request消息里，要展开这条消息的详情，查看软件解码出的每一个字段：消息头、数据对象、CRC32（有的人说CRC16，其实现在多是32，这样效果更好，数据安全性更好）。

                这里要验证一下我的逻辑分析仪，为了以防万一啊，万一逻辑分析仪坏了咋办呢。啊，逻辑分析仪坏了，是不是感觉累了，哈哈哈，啥都得提防，坏人好多。

                怎么验证呢，当然是把消息头、数据对象那些十六进制数据自己手算一下CRC校验值啦。什么，你说你不会，好吧，其实我也不会，但是没有计算器吗？

                好，通过计算器验证了一下，发现和逻辑分析仪解码出来的一样，说明我们的逻辑分析仪还是可信的，是好人捏。

                好了，既然逻辑分析仪解码正确，说明这里波形是正确的，说明DUT传过来的是正确的，消息也确实是发给我仪器了。但是我的驱动却认为CRC错误。那问题可能出现在传输过程中，或者在PL端，这里其实已经初见端倪了。嘿嘿，小黑子终于露出了犄角。

                那接下来就看一下内核日志这一块是怎么说的吧。查看内核日志，找出驱动记录“CRC错误”或者“丢弃无效的消息”的那一行。日志会显示驱动实际接收到的完整消息和CRC值。对比一下逻辑分析仪的正确CRC值，发现这个日志里面的和那个正确的CRC值不一样。好，确定了我上面的猜测。

                这个时候我可以百分之百确定就是在传输的过程中或者是PL端哪里出现了问题。其实后面想了一下，可能是DUT向PL端传输时出现了错误，也可能是PL端，还有可能是PL端向PS端传输的过程中出现了错误，到底是哪个啊，好难猜啊哈哈哈哈哈。其实我是想知道先排查哪一个，那就分析分析吧。

        3.深入挖掘原因

               1. 首先，PL端应该放最后，因为那是FPGA硬件工程师的错误，最后再说，DUT向PL端传输也应该放后，因为目前没有手段直接读到FPGA端接收到的CRC32值，先排查我软件驱动读到的值吧，而且从软件到硬件排查也是通常的一个顺序。

               2. 好了，分析了好久，还是回到了我驱动读到的CRC值。驱动一般不会“写”，不会修改CRC值，那么只有可能是驱动从RX_FIFO寄存器中读取错了，检查一下代码，看看是逻辑错误，还是一次性连续读取4个uint32_t，字节序的问题（毕竟是arm架构和FPGA架构），还有缓存或者内存对齐的问题？

                如果这些代码没有问题，那么就是寄存器里面的数据本身就是有问题的！！！好了，这个时候我的驱动这边问题排除了。那接下来就是PL端的问题了，或者说肯定是PL端的问题了，不不不，大概率是他的问题（差点草率了，其实还有DUT向PL的过程，但是这个概率太小了，但是我不能排除，不然会出问题）。

                好了，将问题丢给硬件工程师，我的调试基本上结束了。

        4.解决方案

                1.我不从PL端的RX-FIFO寄存器读取CRC值，根据数据直接在驱动里计算CRC值。这样做可能看着有点别扭，但是你先别别扭，因为不能因为这个错误把进度卡了，所以先这样吧。

                2.修复FPGA端的错误，定位在了IP核中的CRC模块，配置错误，CRC寄存器初始值不是0XFFFFFFFF，很细节是不是哈哈哈，一个配置错误直接卡了我好久。
