20250912在荣品RD-RK3588-MID开发板的Android13系统下在接电脑的时候禁止充电

news 2025/9/13 7:17:48

20250912在荣品RD-RK3588-MID开发板的Android13系统下在接电脑的时候禁止充电
2025/9/12 10:21

缘起：某人的电脑接荣品RD-RK3588-MID开发板的时候做APK开发板的时候，通过Android Studio连接荣品RD-RK3588-MID开发板。
经常断联/时断时续。投诉了/抱怨了好久。

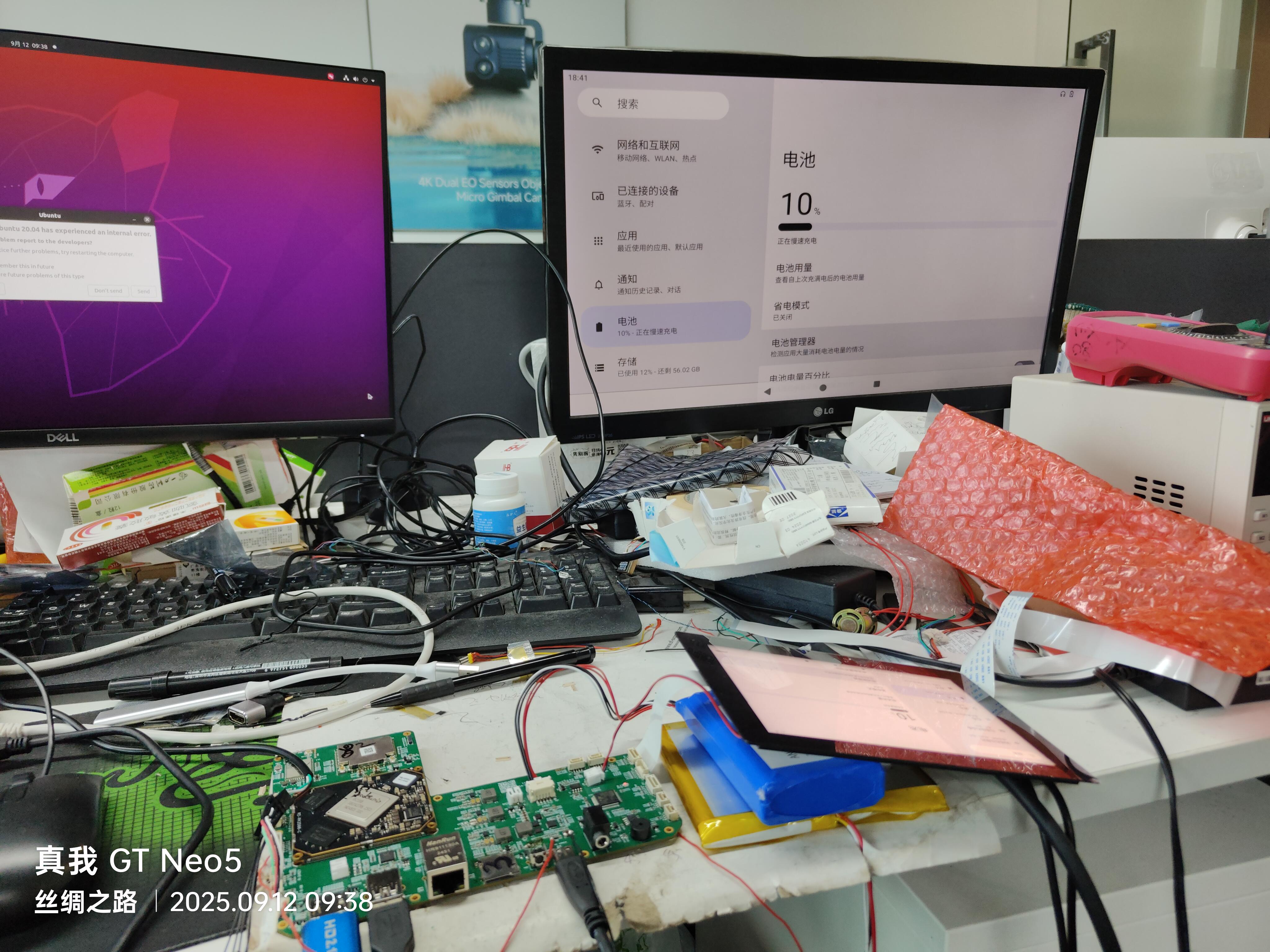

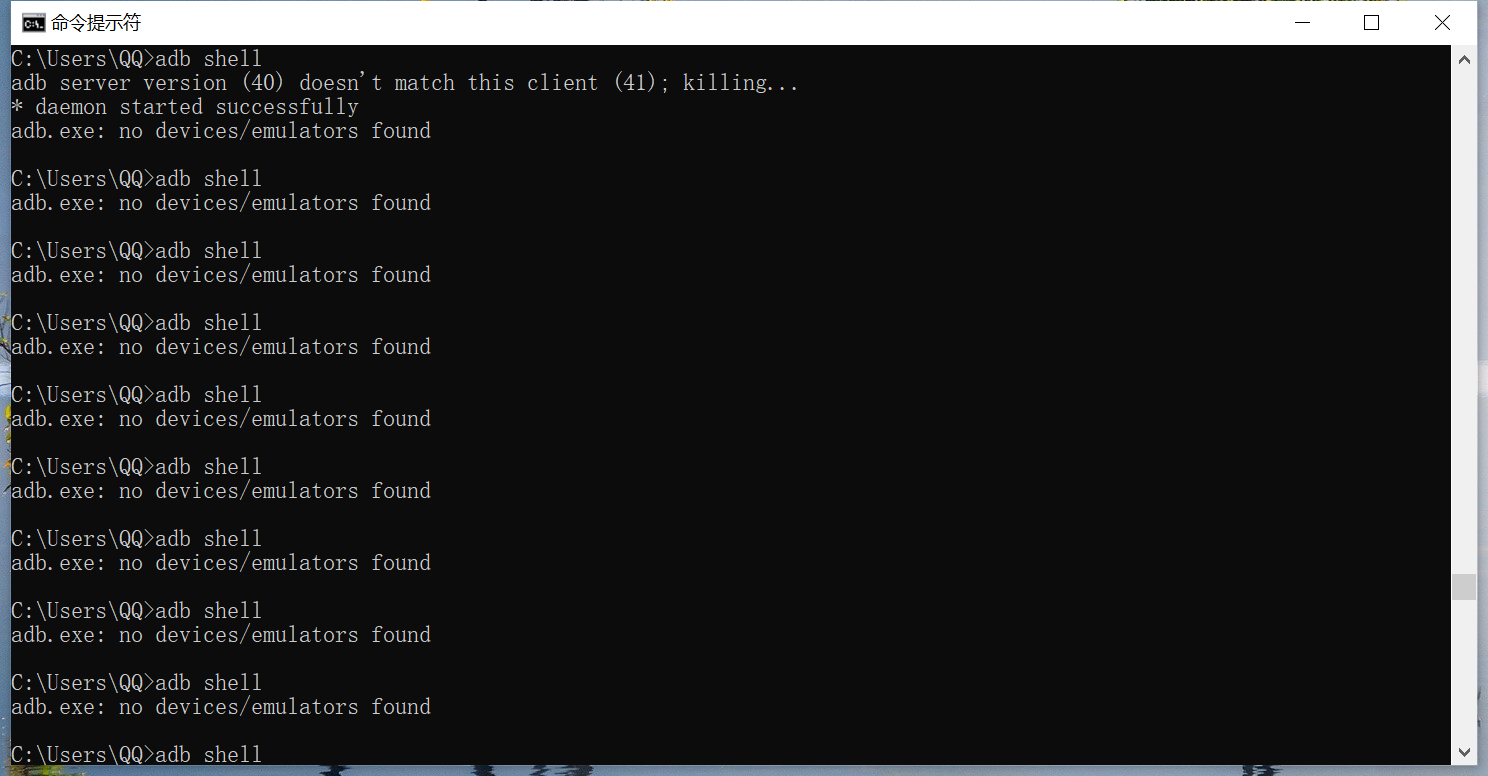

我司APK应用开发的电脑的USB口的电压不稳，每次接他的电脑，android13 的LCD屏就不停的出现水波纹。这个时候他的电脑ADB会断掉

这时候我只能给 bq25703配置成为 80度，禁止充电。

请问如何在RD-RK3588-MID为device 的时候禁止充电。
或者是 +5V输入的时候禁止充电？?@DreamSky

在dts配置25703里有PD配置，把5V配置为0mA或注释掉。
请问是这里吧：
ti,otg-current = <3000000>;//<6350000>;

不是，我记错了，在fusb302那里
5000

搜索到2个5000

这次应该找对地方了。
5V/9V/12V/20V？
就是这里了
对

这里有2个5000，改哪个？
我改了上面面哪一个。还是显示满速充电？

注释掉type-c里的5000

Z:\rk-android13-20250818RD-RK3588-MID\kernel-5.10\arch\arm64\boot\dts\rockchip\rk3588\rp-usb-typec-rk3588.dtsi
根据名字，只有 rp-usb-typec-rk3588.dtsi 这个 DTSI文件是配置 type-C的。

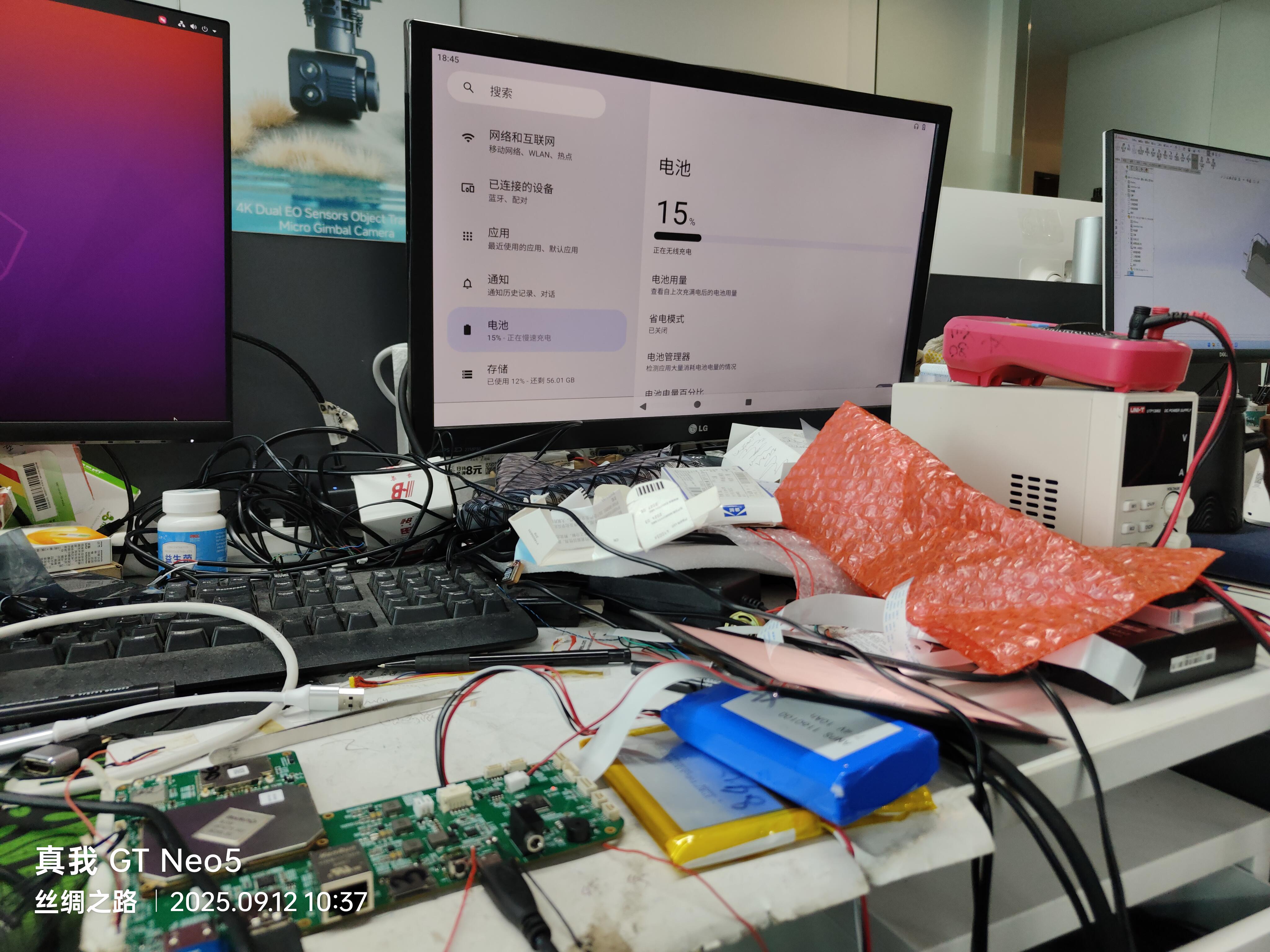

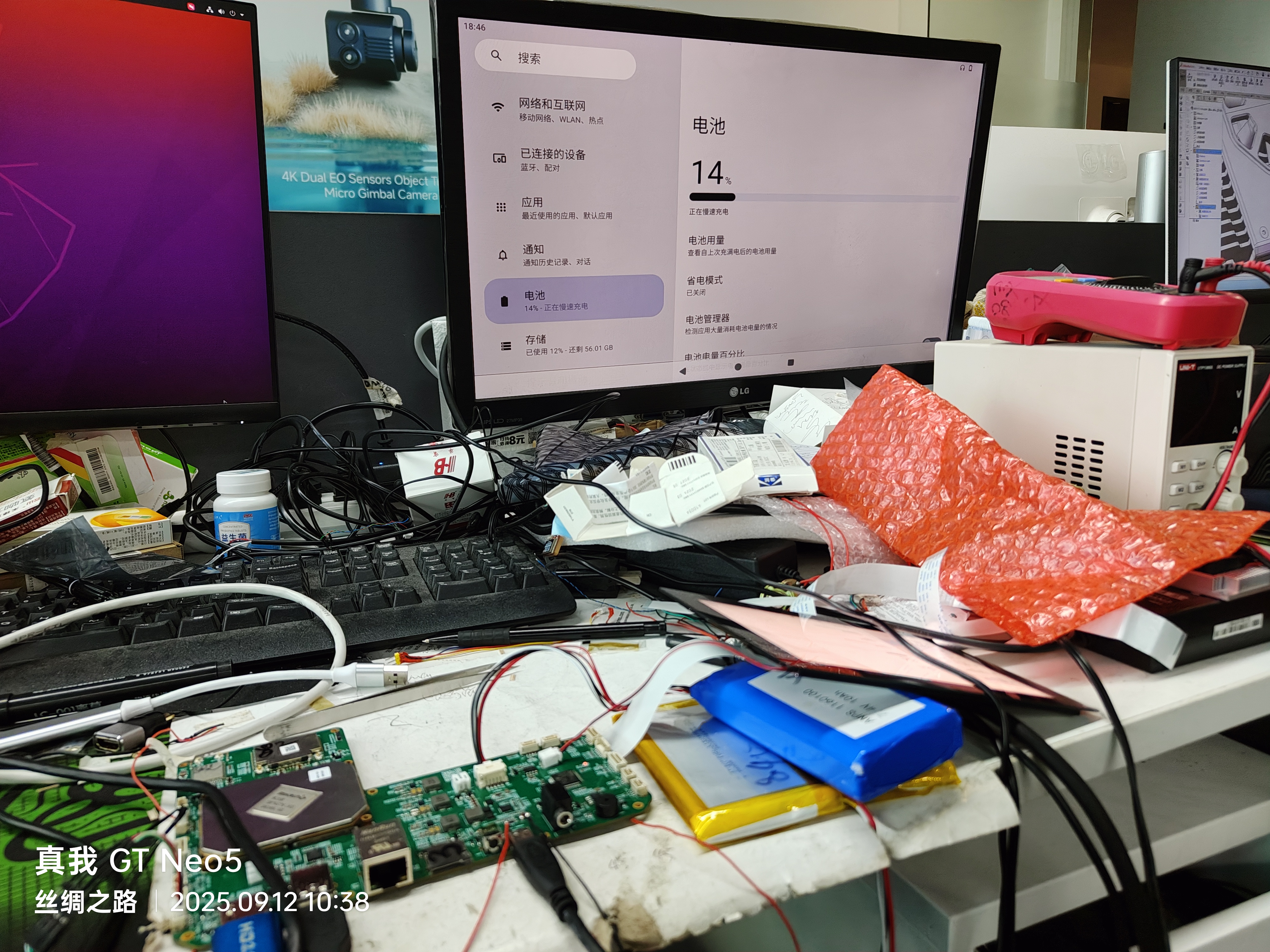

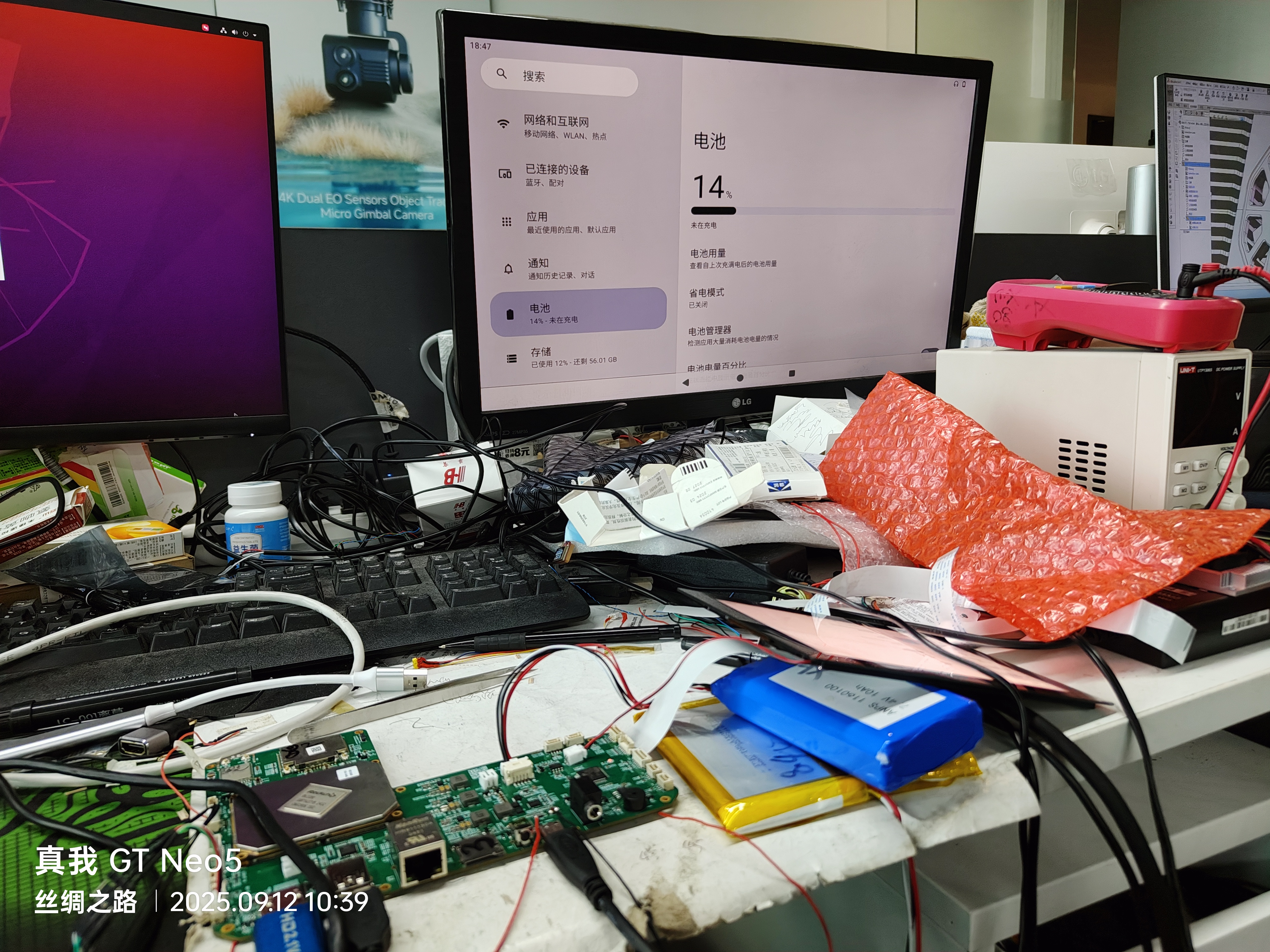

查找之后，根据csdn博文。注释了一个。但是出现慢速充电/未在充电支架反复横跳。
不知道是现实问题？还是没有配置好。【ADB可用】

你最终是需要使用5V充电的，当前只是为是适配ADB，ADB处理好了就可以开放5V充电。
我们的板子连电脑USB，ADB是不会断开或反复充电的。

我司 APK应用开发的电脑只有他的电脑有问题。
估计是 USB的电压不稳。

请问我改哪一个5000？我找到4个5000了

目前只是开发应用的电脑处理好了就行了，加上其他电脑是正常的，你不应该为了一些不正常的东西去浪费时间，PD就是配置充电电压与充电过流，去掉5V就可以了。

很多电脑也会这样
不止是一台电脑
上次不是给你看了吗？有三台电脑也会这样

这样可以改充电电流，之前针对这个问题说明了，检测到是ADB状态，设置充电电流为0。

Y:\MID_MX_RK3588_android13-20250818\kernel-5.10\arch\arm64\boot\dts\rockchip\rk3588\rp-usb-typec-rk3588.dtsi
Z:\rk-android13-20250818RD-RK3588-MID\kernel-5.10\arch\arm64\boot\dts\rockchip\rk3588\rp-usb-typec-rk3588.dtsi

#ifdef RD_RK3588_MID
&i2c2 {
status = "okay";
pinctrl-names = "default";
pinctrl-0 = <&i2c2m0_xfer>;
#else
&i2c4 {
status = "okay";
pinctrl-names = "default";
pinctrl-0 = <&i2c4m1_xfer>;
#endif
usbc0: fusb302@22 {
compatible = "fcs,fusb302";
reg = <0x22>;
#ifdef RD_RK3588_MID
interrupt-parent = <&gpio4>;
interrupts = <RK_PB4 IRQ_TYPE_LEVEL_LOW>;
#else
interrupt-parent = <&gpio0>;
interrupts = <RK_PD3 IRQ_TYPE_LEVEL_LOW>;
#endif
pinctrl-names = "default";
pinctrl-0 = <&usbc0_int>;
vbus-supply = <&vbus5v0_typec>;
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;
usbc0_role_sw: endpoint@0 {
remote-endpoint = <&dwc3_0_role_switch>;
};
};
};

usb_con: connector {
compatible = "usb-c-connector";
label = "USB-C";
data-role = "dual";
power-role = "dual";
try-power-role = "sink";
op-sink-microwatt = <1000000>;
sink-pdos =
<PDO_FIXED(5000, 6000, PDO_FIXED_USB_COMM)
PDO_FIXED(9000, 6000, PDO_FIXED_USB_COMM)
PDO_FIXED(12000, 6000, PDO_FIXED_USB_COMM)
PDO_FIXED(20000, 6000, PDO_FIXED_USB_COMM)>;
source-pdos =
<PDO_FIXED(5000, 3000, PDO_FIXED_USB_COMM)>;

altmodes {
#address-cells = <1>;
#size-cells = <0>;

altmode@0 {
reg = <0>;
svid = <0xff01>;
vdo = <0xffffffff>;
};
};

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;
usbc0_orien_sw: endpoint {
remote-endpoint = <&usbdp_phy0_orientation_switch>;
};
};

port@1 {
reg = <1>;
dp_altmode_mux: endpoint {
remote-endpoint = <&usbdp_phy0_dp_altmode_mux>;
};
};
};
};
};
};

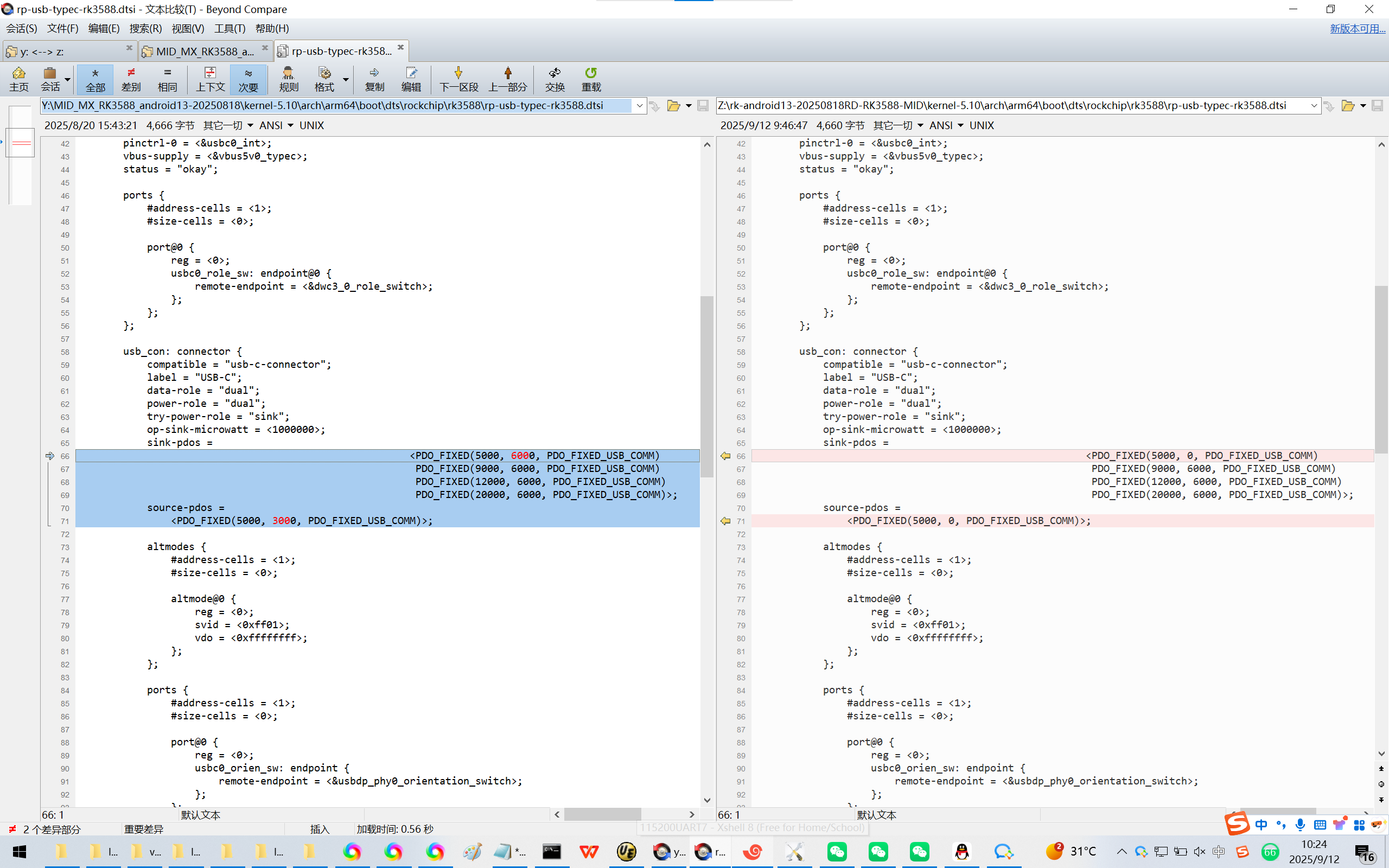

修改为：

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;
usbc0_role_sw: endpoint@0 {
remote-endpoint = <&dwc3_0_role_switch>;
};
};
};

usb_con: connector {
compatible = "usb-c-connector";
label = "USB-C";
data-role = "dual";
power-role = "dual";
try-power-role = "sink";
op-sink-microwatt = <1000000>;
sink-pdos =
<PDO_FIXED(5000, 0, PDO_FIXED_USB_COMM)
PDO_FIXED(9000, 6000, PDO_FIXED_USB_COMM)
PDO_FIXED(12000, 6000, PDO_FIXED_USB_COMM)
PDO_FIXED(20000, 6000, PDO_FIXED_USB_COMM)>;
source-pdos =
<PDO_FIXED(5000, 0, PDO_FIXED_USB_COMM)>;

altmodes {
#address-cells = <1>;
#size-cells = <0>;

altmode@0 {
reg = <0>;
svid = <0xff01>;
vdo = <0xffffffff>;
};
};

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;
usbc0_orien_sw: endpoint {
remote-endpoint = <&usbdp_phy0_orientation_switch>;
};
};

port@1 {
reg = <1>;
dp_altmode_mux: endpoint {
remote-endpoint = <&usbdp_phy0_dp_altmode_mux>;
};
};
};
};
};
};

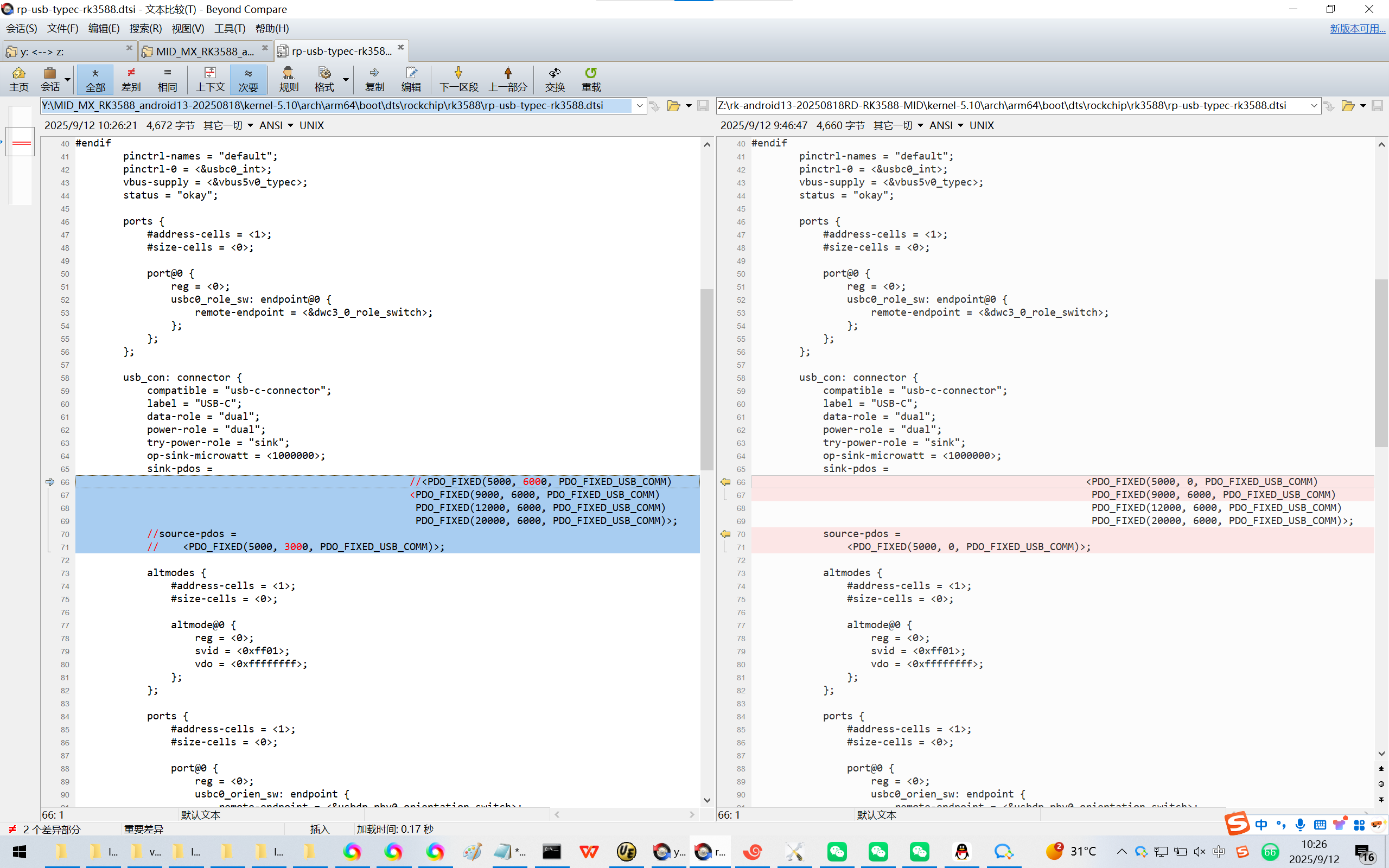

注释掉异常：【这么做就异常了，不能这样干的！】
#ifdef RD_RK3588_MID
&i2c2 {
status = "okay";
pinctrl-names = "default";
pinctrl-0 = <&i2c2m0_xfer>;
#else
&i2c4 {
status = "okay";
pinctrl-names = "default";
pinctrl-0 = <&i2c4m1_xfer>;
#endif
usbc0: fusb302@22 {
compatible = "fcs,fusb302";
reg = <0x22>;
#ifdef RD_RK3588_MID
interrupt-parent = <&gpio4>;
interrupts = <RK_PB4 IRQ_TYPE_LEVEL_LOW>;
#else
interrupt-parent = <&gpio0>;
interrupts = <RK_PD3 IRQ_TYPE_LEVEL_LOW>;
#endif
pinctrl-names = "default";
pinctrl-0 = <&usbc0_int>;
vbus-supply = <&vbus5v0_typec>;
status = "okay";

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;
usbc0_role_sw: endpoint@0 {
remote-endpoint = <&dwc3_0_role_switch>;
};
};
};

usb_con: connector {
compatible = "usb-c-connector";
label = "USB-C";
data-role = "dual";
power-role = "dual";
try-power-role = "sink";
op-sink-microwatt = <1000000>;
sink-pdos =
//<PDO_FIXED(5000, 6000, PDO_FIXED_USB_COMM)
<PDO_FIXED(9000, 6000, PDO_FIXED_USB_COMM)
PDO_FIXED(12000, 6000, PDO_FIXED_USB_COMM)
PDO_FIXED(20000, 6000, PDO_FIXED_USB_COMM)>;
//source-pdos =
// <PDO_FIXED(5000, 3000, PDO_FIXED_USB_COMM)>;

altmodes {
#address-cells = <1>;
#size-cells = <0>;

altmode@0 {
reg = <0>;
svid = <0xff01>;
vdo = <0xffffffff>;
};
};

ports {
#address-cells = <1>;
#size-cells = <0>;

port@0 {
reg = <0>;
usbc0_orien_sw: endpoint {
remote-endpoint = <&usbdp_phy0_orientation_switch>;
};
};

port@1 {
reg = <1>;
dp_altmode_mux: endpoint {
remote-endpoint = <&usbdp_phy0_dp_altmode_mux>;
};
};
};
};
};
};

参考资料：

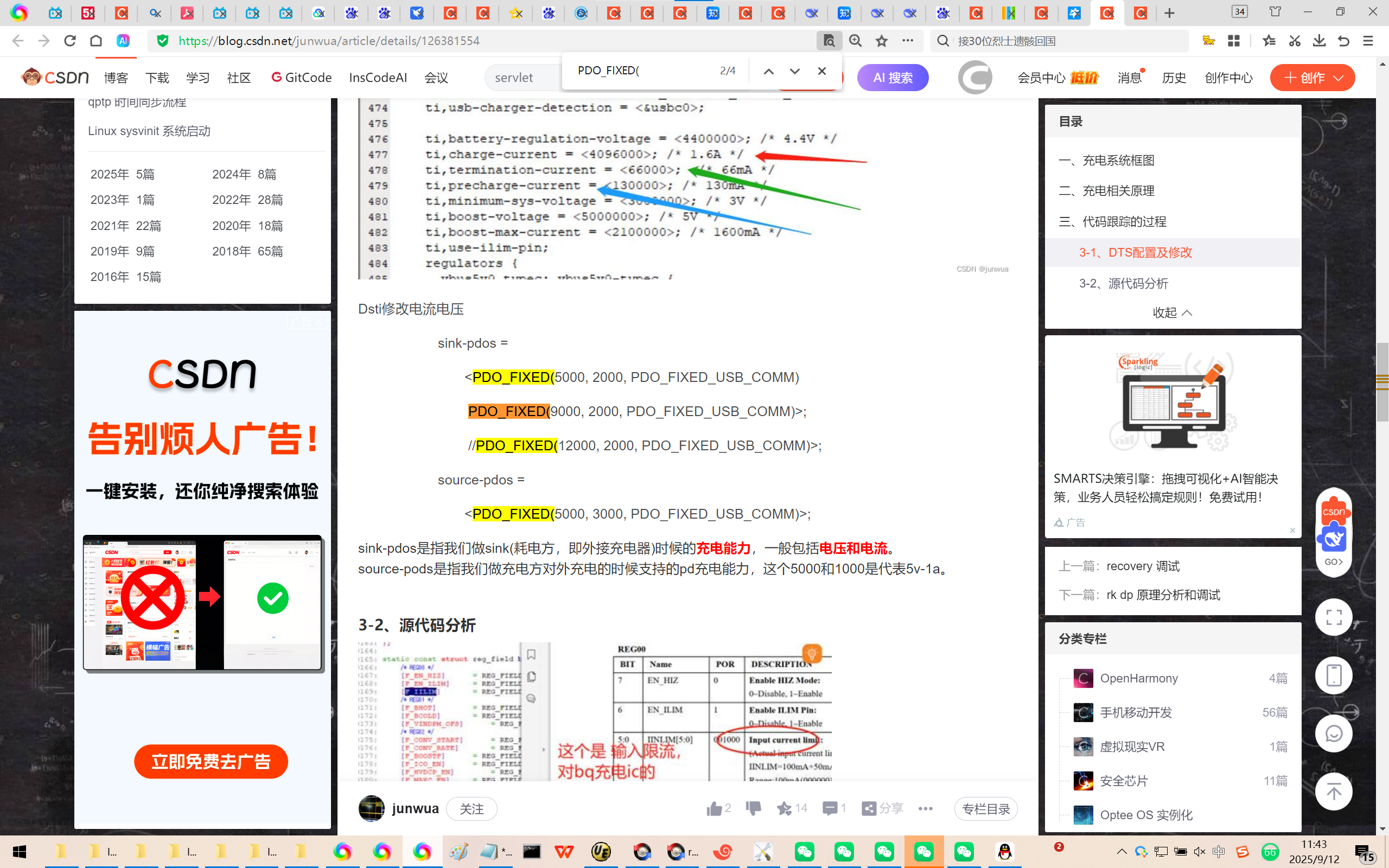

百度：PDO_FIXED(5000, 0, PDO_FIXED_USB_COMM)

https://blog.csdn.net/junwua/article/details/126381554
PD充电调试问题解析（一）

三、代码跟踪的过程
3-1、DTS配置及修改

Dsti修改电流电压
sink-pdos =
<PDO_FIXED(5000, 2000, PDO_FIXED_USB_COMM)
PDO_FIXED(9000, 2000, PDO_FIXED_USB_COMM)>;
//PDO_FIXED(12000, 2000, PDO_FIXED_USB_COMM)>;
source-pdos =
<PDO_FIXED(5000, 3000, PDO_FIXED_USB_COMM)>;

sink-pdos是指我们做sink(耗电方，即外接充电器)时候的充电能力，一般包括电压和电流。
source-pods是指我们做充电方对外充电的时候支持的pd充电能力，这个5000和1000是代表5v-1a。

https://blog.csdn.net/hezhensheng007/article/details/148220745
RK3562 Linux-5.10 内核HUSB311 Type-C 控制器芯片调试记录
