【Unity】URP管线Shader编程实例详解 (1) : 漩涡效果shader

news 来源：原创 2025/5/22 10:19:30

作者说

本系列教程适用于有编程基础和图形学基础知识的读者.
如果对您有所帮助，请点个免费的赞和关注，您的支持就是我更新最大的动力！
如果你有任何想看的内容欢迎评论区留言！
本系列教程Github : https://github.com/Sky0Master/Unity-URP-Shader-Tutorial

效果预览

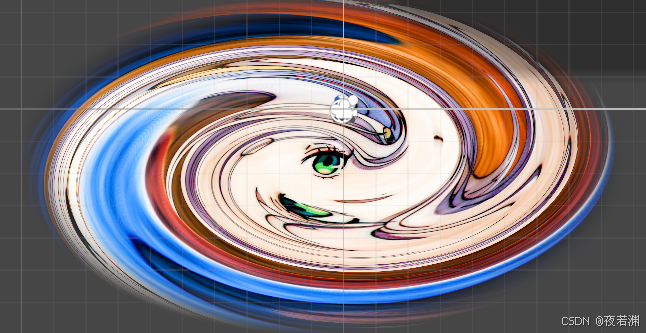

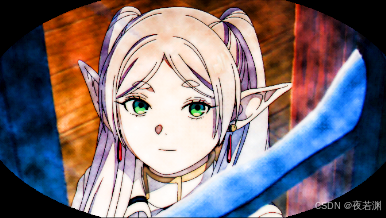

Before
在这里插入图片描述

准备工作

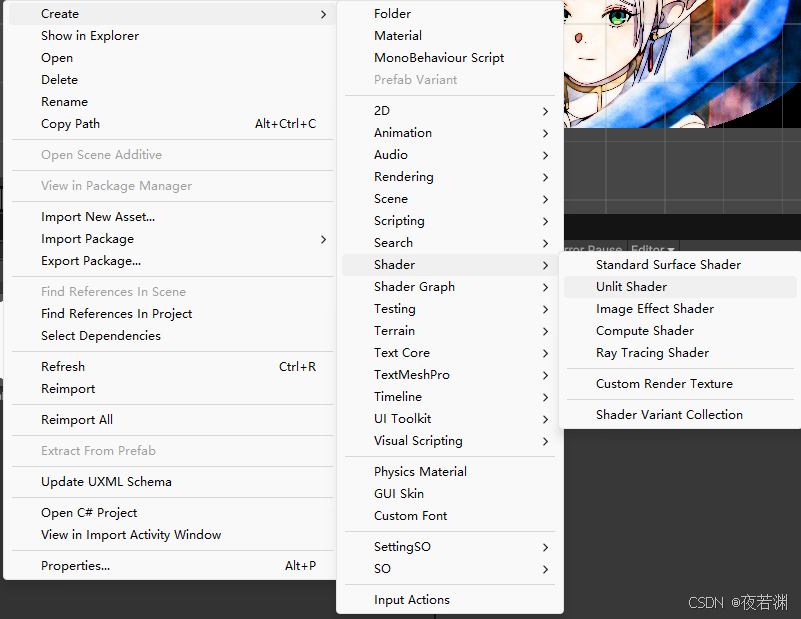

在Unity Assets文件夹里右键新建一个Unlit Shader
在这里插入图片描述

命名之后，再右键这个shader，create -> material
在这里插入图片描述
接着随便把这个材质应用到一个Renderer上就行，我这里应用到了一个Sprite Renderer上

动手写代码！

现在我们来实现一个对纹理施加漩涡效果的shader，其实这个效果的原理就是在fragment着色器中对uv坐标进行绕中心旋转的变换，使用变换后的uv坐标去采样。（如果对【采样】和【uv坐标】的概念比较熟悉的话应该能理解
每一行代码我都进行了详细的注释，如果对其中有任何不明白的地方请在评论区留言，我会据此对注释进行补充，感谢！

Shader "Unlit/SwirlEffect"
{
    Properties {
        _MainTex ("Base Texture", 2D) = "white" {}    // 基础纹理输入,用于最终颜色输出
        _Angle ("Rotation Angle", Range(0,10)) = 2    // 控制旋转强度的参数, Range(0,10)限制调节范围避免过度扭曲
        _Radius ("Effect Radius", Range(0,1)) = 0.5   // 效果作用半径，控制漩涡中心到边缘的衰减范围
    }
    SubShader
    {
        Tags {
            "RenderType"="Transparent" //着色器替换标签,这个部分建议参考https://docs.unity3d.com/cn/current/Manual/SL-ShaderReplacement.html
            "Queue"="Transparent"	//设置渲染队列为透明层级
            "RenderPipeline"="UniversalPipeline"  //声明使用的渲染管线
        }

        Pass
        {
        	Blend SrcAlpha OneMinusSrcAlpha // 使用标准透明度混合 读者可以尝试注释掉这行会发生什么
            HLSLPROGRAM //使用URP标准的HLSL语法
            #pragma vertex vert // 声明顶点着色器
            #pragma fragment frag  // 声明片段着色器

            //#pragma multi_compile_fog //开启雾效支持

            //URP专用
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"

            struct Attributes { //输入数据结构 (URP命名规范)
                float4 positionOS : POSITION; //物体空间的顶点坐标
                float2 uv : TEXCOORD0;  //初始纹理坐标
            };

            struct Varyings {   //输出数据结构 (URP命名规范)
                float4 positionCS : SV_POSITION; //裁剪空间坐标(SV_前缀)
                float2 uv : TEXCOORD0;  //传递纹理坐标
            };

            TEXTURE2D(_MainTex);    //在HLSL中，TEXTURE2D是一个宏，用于声明纹理资源, 这行代码告诉Shader存在一个名为_MainTex的2D纹理，供后续采样使用
            SAMPLER(sampler_MainTex); //SAMPLER宏声明采样器状态，与纹理绑定。URP中，纹理和采样器通常是分开的，这样可以更灵活地重用采样器设置
            float _Angle;   //自定义的属性，在Properties块中声明后，需要在HLSL代码中再次声明，以便在着色器中使用. 这样可以在Properties和HLSL中同步变量，确保参数传递正确
            float _Radius;

            Varyings vert(Attributes IN) {
                Varyings OUT;
                OUT.positionCS = TransformObjectToHClip(IN.positionOS.xyz); // URP坐标变换
                OUT.uv = IN.uv;   // 直接传递UV
                return OUT;
            }

            half4 frag(Varyings IN) : SV_Target {
                // 计算中心偏移
                float2 centerOffset = IN.uv - float2(0.5,0.5);
                float distance = length(centerOffset);

                // 动态旋转计算
                float rotation = _Angle * saturate(1 - distance/_Radius); //基于自定义半径的衰减计算
                float sinRot, cosRot;
                sincos(rotation, sinRot, cosRot); //性能优化，同时计算旋转角度的sin和cos而不是分开计算

                // UV变换矩阵
                float2x2 rotMatrix = float2x2(cosRot, -sinRot, sinRot, cosRot); //旋转矩阵构造
                float2 distortedUV = mul(rotMatrix, centerOffset) + 0.5;    //应用矩阵变换

                // 采样纹理
                half4 color = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, distortedUV); //使用变换后的uv坐标去采样纹理

                // 边缘淡化
                float fade = smoothstep(_Radius, _Radius * 0.8, distance); //边缘过渡优化
                return half4(color.rgb, color.a * fade);    //透明度混合
            }
            ENDHLSL
        }
    }
}
