51单片机驱动数码管

news 2025/9/10 6:28:02

硬件接线与原理

单片机最小系统接线

电源连接：VCC（PIN40）接5V，GND（PIN20）接地，需并联0.1μF退耦电容滤波。
晶体振荡器：X1（PIN18）、X2（PIN19）接12MHz晶振，两端各接30pF电容至GND，起频率稳定作用。
复位电路：RES（PIN9）接上电复位（RC电路：10kΩ电阻+10μF电容）和手动复位按钮，低电平有效。
EA配置：EA（PIN31）接VCC，表示使用内部程序存储器。

LED控制原理
LED阳极接P1.1，阴极接地。P1.1输出高电平时LED导通发光（电流约0.4mA，受内部10kΩ限流电阻影响），低电平时LED熄灭。

按键输入设计

KEY_ON接P1.6与GND，KEY_OFF接P1.7与GND。按键按下时引脚接地（低电平），释放时因上拉电阻为高电平。
逻辑：按下KEY_ON点亮LED，按下KEY_OFF熄灭LED，同时按下时LED快速切换呈现半亮效果。

数码管驱动原理

七段数码管结构
共阴数码管的8个段（a-h）对应单片机端口8个引脚（Pn.0-Pn.7），共阴极接地。段码数据通过端口输出控制各段亮灭，显示数字或字符。

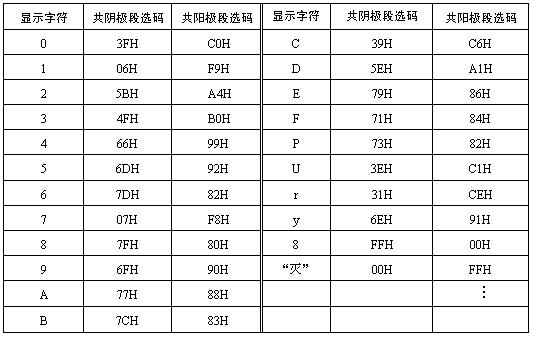

进制码的七段码表字节数据
在这里插入图片描述

段码表定义
共阴数码管的十六进制段码示例（0-F）：

unsigned char Seg7Code[16] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F, 0x77, 0x7C, 0x39, 0x5E, 0x79, 0x71
};

代码实现

LED按键控制代码

#include <at89x52.h>
#define LED P1_1
#define KEY_ON P1_6
#define KEY_OFF P1_7void main(void) {KEY_ON = 1;  // 初始化输入高电平KEY_OFF = 1;while (1) {if (KEY_ON == 0) LED = 1;if (KEY_OFF == 0) LED = 0;}
}

16键数码管显示代码

#include <at89x52.h>
#define SLED P1
#define KEY_0 P2^0
#define KEY_1 P2^1
#define KEY_2 P2^2
#define KEY_3 P2^3
#define KEY_4 P2^4
#define KEY_5 P2^5
#define KEY_6 P2^6
#define KEY_7 P2^7
#define KEY_8 P3^0
#define KEY_9 P3^1
#define KEY_A P3^2
#define KEY_B P3^3
#define KEY_C P3^4
#define KEY_D P3^5
#define KEY_E P3^6
#define KEY_F P3^7  code unsigned char Seg7Code[16] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07,0x7F, 0x6F, 0x77, 0x7C, 0x39, 0x5E, 0x79, 0x71
};void main(void) {unsigned char i = 0;P2 = 0xFF;  // 初始化按键端口P3 = 0xFF;while (1) {if (KEY_0 == 0) i = 0;// ... 其他按键检测省略（i赋值1-F）SLED = Seg7Code[i];  // 显示对应键值}
}
