【PCIe EP 设备入门学习专栏 -- 8.2.3 Local Bus Controller (LBC) 详细介绍】
文章目录
- Local Bus Controller (LBC) 概述
-
- 通过 PCIe Wire 访问 CDM / ELBI
- 通过 DBI 访问 CDM / ELBI
- LBC (USP 模式) 工作流程
- 并发访问控制
- LBC Switch (仲裁场景)
- LBC 总结
Local Bus Controller (LBC) 概述
功能
-
LBC 模块为 远端链路伙伴 (PCIe Wire) 和 本地 CPU (通过 DBI) 提供统一的访问机制。
-
它可以访问两类寄存器：
-
CDM (Configuration and Debug Module) 内部寄存器
-
外部应用寄存器 (通过 ELBI 接口连接到控制器)
-
访问来源
-
远端 RC 侧（PCIe Wire）
-
本地 CPU（通过 DBI 接口）

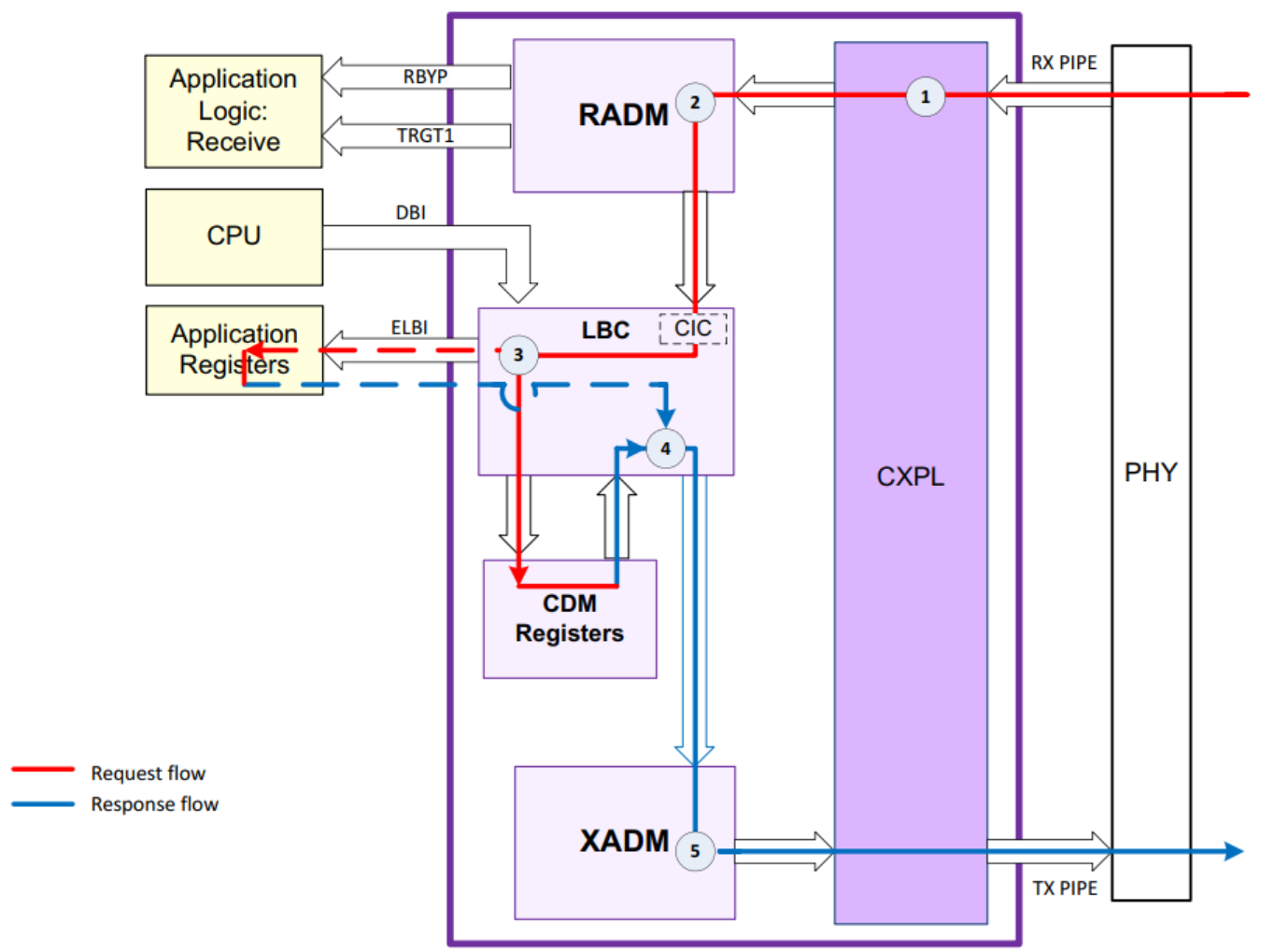

通过 PCIe Wire 访问 CDM / ELBI
