【1】Modbus

1. 起源

Modbus由Modicon公司于1979年开发，是全球第一个真正用于工业现场的总线协议
在中国，Modbus 已经成为国家标准，并有专业的规范文档，感兴趣的可以去查阅相关的文件，详情如下：标准编号为:GB/T19582-2008文件名称:《基于 Modbus 协议的工业自动化网络规范》
Modbus通信协议具有多个变种，其中有支持串口，以太网多个版本，其中最著名的是Modbus RTU、Modbus ASCII和Modbus TCP三种，其中Modbus TCP是在施耐德收购Modicon后1997年发布的。

2. 分类

1）Modbus RTU

运行在串口上的协议，采用二进制表现形式以及紧凑的数据结构，通信效率较高，应用比较广泛

2）Modbus ASCII

运行在串口上的协议，采用ASCII码进行传输，并且每个字节的开始和结束都有特殊字符作为标志，传输效率远远低于Modbus RTU，一般只有通讯量比较少时才会考虑它。

3）Modbus TCP

是一种基于以太网的协议，使用 TCP/IP 协议栈进行通信。它使用以太网帧作为数据传输的封装，通过 IP 地址和端口号来标识设备。

3. 优势

简单、免费、容易使用

4. 应用场景

Modbus协议是现在国内工业领域应用最多的协议，不只PLC设备，各种终端设备，比如水控机、水表、电表、工业秤、各种采集设备

问答

在面试中回答“Modbus 协议”相关问题时，可从协议定位、核心架构、传输方式、通信流程、实际应用、技术价值等维度组织内容，既体现全面性，又贴合工业/嵌入式场景：

一、协议定位与核心价值

Modbus 是工业自动化领域应用广泛的开源通信协议，旨在解决工业现场不同设备（PLC、传感器、执行器、网关等）间的“数据互通与指令协同”问题，让分散的设备能像“统一系统”一样工作，是工业物联网（IIoT）底层设备互联的核心协议之一。

二、核心架构：主从式通信

采用“一主多从”的主从架构：

主设备（如 PLC、工业网关、上位机）主动发起通信请求；
从设备（如温湿度传感器、电机驱动器、阀门控制器）仅响应主设备的请求，不主动发起通信。

这种架构简化了通信冲突处理，适合工业现场“中心控制+分散设备”的管理模式。

三、主流传输版本与差异

Modbus 针对不同“传输介质”衍生出 3 类核心版本，适配从“串口总线”到“以太网”的场景：

1. Modbus RTU（串行总线，如 RS - 485/RS - 232）

数据格式：二进制紧凑传输，每个字节为 8 位，用 CRC（循环冗余校验） 保证数据完整性；

详述循环冗余校验CRC

一道题带你搞懂CRC循环冗余校验是如何纠错的

传输效率：适合长距离、低带宽的工业现场（如车间产线设备互联），但通信速率受串口波特率限制（常见 9600bps、19200bps）；
典型场景：工厂产线的传感器（温湿度、压力）与 PLC 通信，单主设备可带最多 247 个从设备。

2. Modbus ASCII（串行总线）

数据格式：ASCII 字符传输（每个字节拆为 2 个 ASCII 字符），用 LRC（纵向冗余校验）；
特点：可读性强（便于串口调试工具抓包分析），但传输效率低于 RTU（相同数据，ASCII 长度是 RTU 的 2 倍），多用于对“调试友好性”要求高的场景（如实验室设备联调）。

3. Modbus TCP（以太网）

传输层：基于 TCP/IP 协议，把 Modbus 应用数据封装在 TCP 数据包中传输；
特点：突破串口“距离与速率”限制，支持跨网络、高速通信（千兆以太网下可近实时传输）；
典型场景：工业物联网云平台与边缘网关通信、智能工厂多车间设备的跨区域集中管理。

四、通信流程（以“主设备读从设备数据”为例）

以 Modbus RTU 为例，核心流程分“请求 - 响应 - 错误处理”：

主设备请求：主设备发送“请求帧”，包含：从设备地址（指定和哪个从设备通信）；
1. 功能码（如 0x03 表示“读保持寄存器”，0x01 表示“读线圈状态”）；
2. 数据地址（要读的寄存器/线圈起始地址）；
3. 数据长度（读多少个寄存器/线圈）；
4. CRC 校验（确保帧传输无错）。
从设备响应：从设备收到请求后，先校验地址和 CRC：若匹配且能执行操作，返回“响应帧”：包含从设备地址、功能码、实际读取的数据、CRC 校验；
1. 若出错（如地址不存在、功能不支持），返回“异常响应帧”：功能码最高位设为 1（表示异常），并附带“异常码”（说明错误原因，如 0x01 表示“不支持的功能码”）。
错误处理：主设备收到异常响应后，可根据异常码重试、切换从设备或报警。

五、在工业/嵌入式场景的典型应用

Modbus 是工业设备互联的“通用语言”，典型应用场景包括：

设备数据采集：PLC 通过 Modbus 读取车间温湿度传感器、压力变送器的实时数据，为生产决策（如空调启停、产线速度调整）提供依据；
设备远程控制：上位机通过 Modbus TCP 向边缘网关下发指令，网关再通过 Modbus RTU 控制车间电机转速、阀门开关；
多系统集成：把采用不同通信协议的设备（如老产线的 Modbus 传感器、新系统的 Profinet 执行器）通过“Modbus 网关”桥接，实现跨协议协同。

六、技术优势（为什么工业领域广泛用 Modbus）

开源免费：无授权费用，降低工业企业/嵌入式开发者的使用成本；
易实现：协议格式简单，嵌入式端（如 STM32、Arduino）可通过串口库+CRC 校验库快速开发从设备/主设备；
兼容性强：几乎所有工业设备厂商（西门子、施耐德、国产 PLC 等）都支持 Modbus，不同品牌设备能“即连即用”。

【2】Modbus TCP协议

1. 特点

遵循主从问答协议（主机从机主从问答：采集信息控制）
（主机问---从机答247 1-247：从机 0：广播 248-255：保留）
Modbus TCP协议是应用层协议，基于传输层TCP通信
Modbus TCP的默认端口号是502

2. 组成

Modbus TCP协议包含三部分：报文头、功能码、数据

报文头有7个字节，功能码有1个字节，Modbus TCP协议最大数据帧长度为260个字节，数据最多为252个字节。

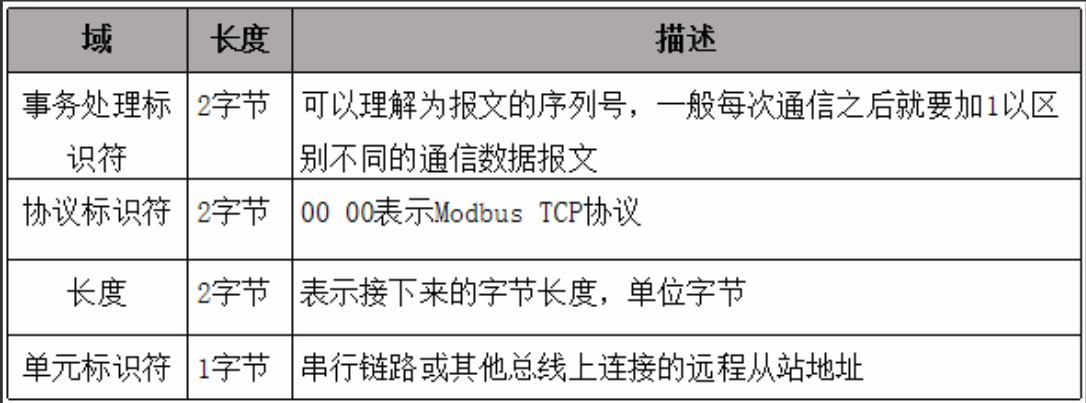

2.1 报文头：7个字节

事务处理标识符：包的标识，没有什么限制，一般主机发什么从机回什么

协议标识符：0x0000 两个字节

长度：长度后面的字节个数，必须占2个字节

单元标识符：从机地址，从机ID

2.2 寄存器（存储数据） ******

Modbus TCP通过寄存器的方式存储数据。

一共有四种类型的寄存器，分别是：离散量输入寄存器、线圈寄存器、输入寄存器、保持寄存器。

1） 离散量和线圈其实就是位寄存器（每个寄存器数据占1字节），工业上主要用于控制IO设备。

线圈寄存器，类比为开关量，每一个bit都对应一个信号的开关状态。所以一个byte就可以同时控制8路的信号。比如控制外部8路io的高低。 线圈寄存器支持读也支持写，写在功能码里面又分为写单个线圈寄存器和写多个线圈寄存器。

对应的功能码也就是：0x01 0x05 0x0f

离散输入寄存器，离散输入寄存器就相当于线圈寄存器的只读模式，他也是每个bit表示一个开关量，而他的开关量只能读取输入的开关信号，是不能够写的。比如我读取外部按键的按下还是松开。

所以功能码也简单就一个读的 0x02

2） 输入和保持寄存器是字寄存器（每个寄存器数据占2个字节），工业上主要用于存储工业设备的值。

保持寄存器，这个寄存器的单位不再是bit而是两个byte，也就是可以存放具体的数据量的，并且是可读写的。比如我设置时间年月日，不但可以写也可以读出来现在的时间。写也分为单个写和多个写

所以功能码有对应的三个：0x03 0x06 0x10

输入寄存器，这个和保持寄存器类似，但是也是只支持读而不能写。一个寄存器也是占据两个byte的空间。类比我通过读取输入寄存器获取现在的AD采集值

对应的功能码也就一个 0x04

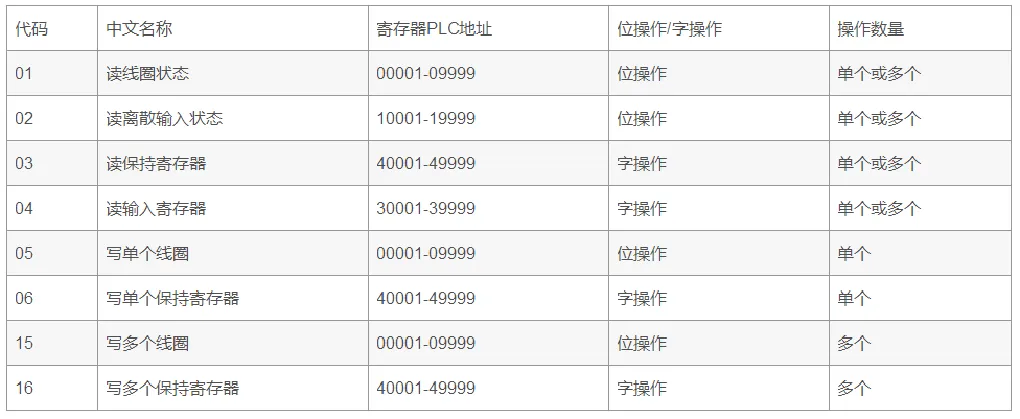

2.3 功能码（记住）

寄存器PLC地址和寄存器的对应关系：

线圈： 00001-09999

离散量输入：10001-19999

输入寄存器：30001-39999

保持寄存器：40001-49999

开灯：05

读温度传感器数据：03 04

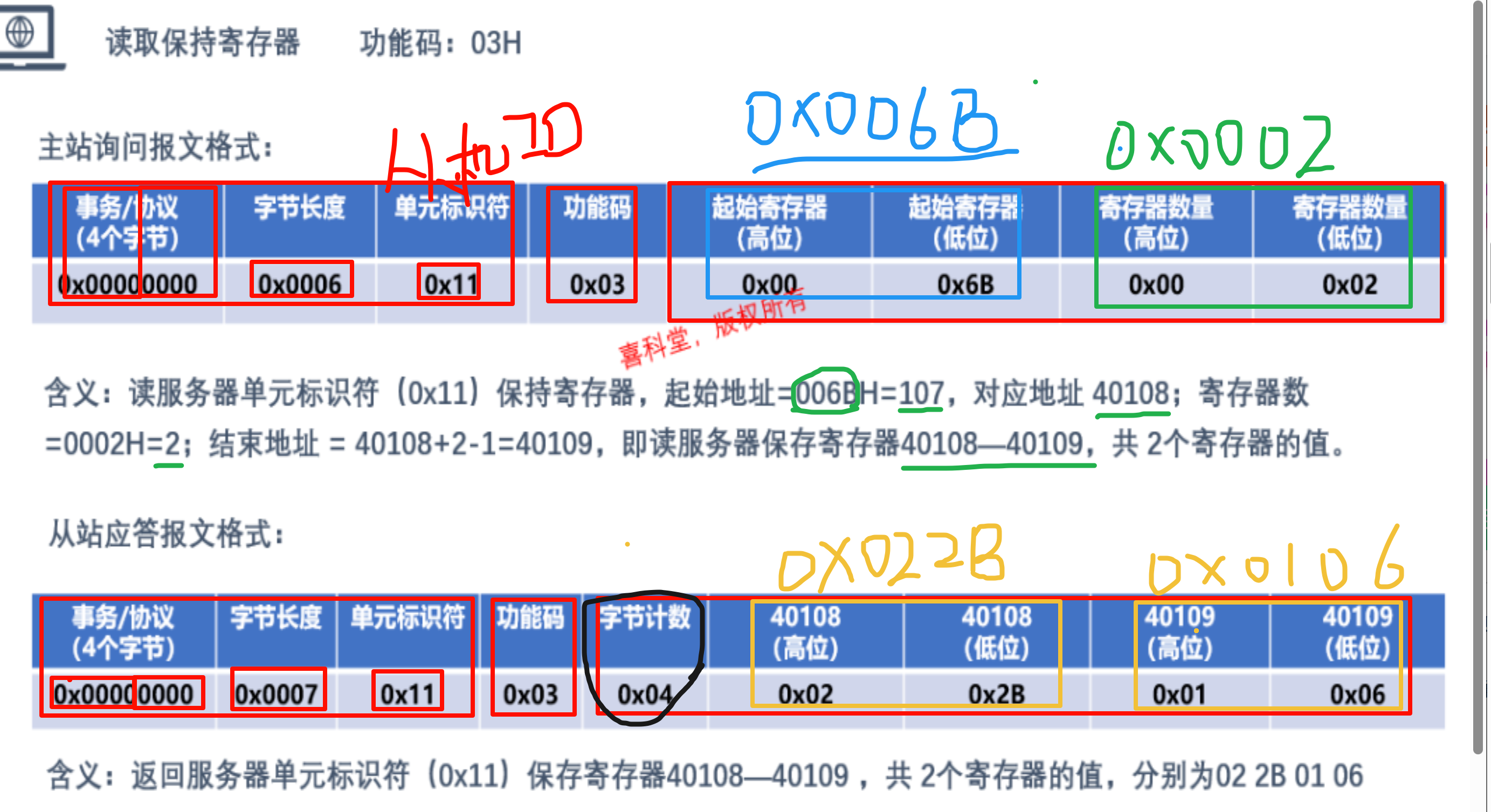

具体协议分析：

总结

读数据：

主机--》从机：

报文头（7字节）+功能码（1）+起始地址（2）+数量（2）

从机--》主机：

报文头（7）+功能码（1）+字节计数（1）+数据（？）

写数据：

写单个：

主机--》从机：

报文头（7）+功能码（1）+地址（2）+断通标志/数据（2）

（线圈：断通标志 0x0000：复位 0xff00：置位保持寄存器：数据）

从机--》主机：

原文返回

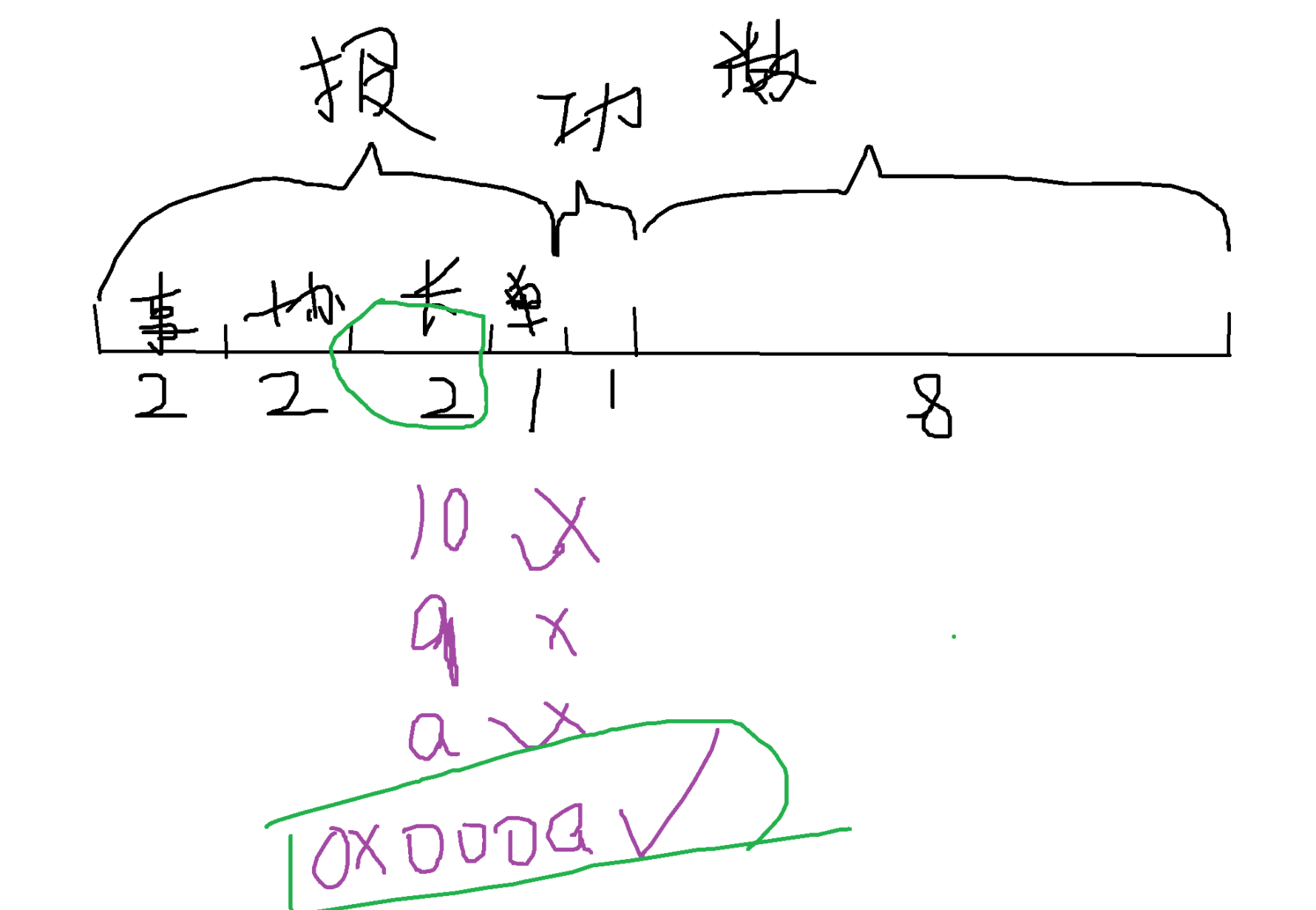

对于读数据和写单个主机--》从机来说，报文头中字节长度固定为0x0006，（1个字节的单元标识符+1个字节的功能码+4个字节的数据）

写多个：

主机--》从机：

报文头（7）功能码（2）+起始地址（2）+数量（2）+字节计数（1）+数据（？）

从机--》主机：

报文头（7）功能码（2）+起始地址（2）+数量（2）(原文返回)

练习

主机--》从机：

12 34 00 00 00 06 01 03 00 63 00 03

从机--》主机：

12 34 00 00 00 09 01 03 06 45 69 11 11 66 66

1.读传感器数据，读1个寄存器数据，写出主从数据收发协议。

主机--》从机：12 34 00 00 00 06 11 03 00 01 00 01

从机--》主机：12 34 00 00 00 05 11 03 02 12 34

2. 写出控制IO设备开关的协议数据，操作1个线圈,置1。

主机--》从机：12 34 00 00 00 06 01 05 00 63 ff 00

从机--》主机：12 34 00 00 00 06 01 05 00 63 ff 00

【3】工具使用

1.Modbus Slave、Poll安装

1）默认安装

2）破解：点击connection-》connect，输入序列号（序列号在SN.txt)

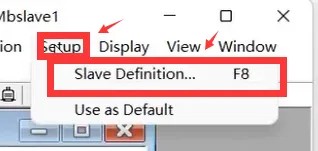

3）使用：

从机：Modbus Slave

先设置：

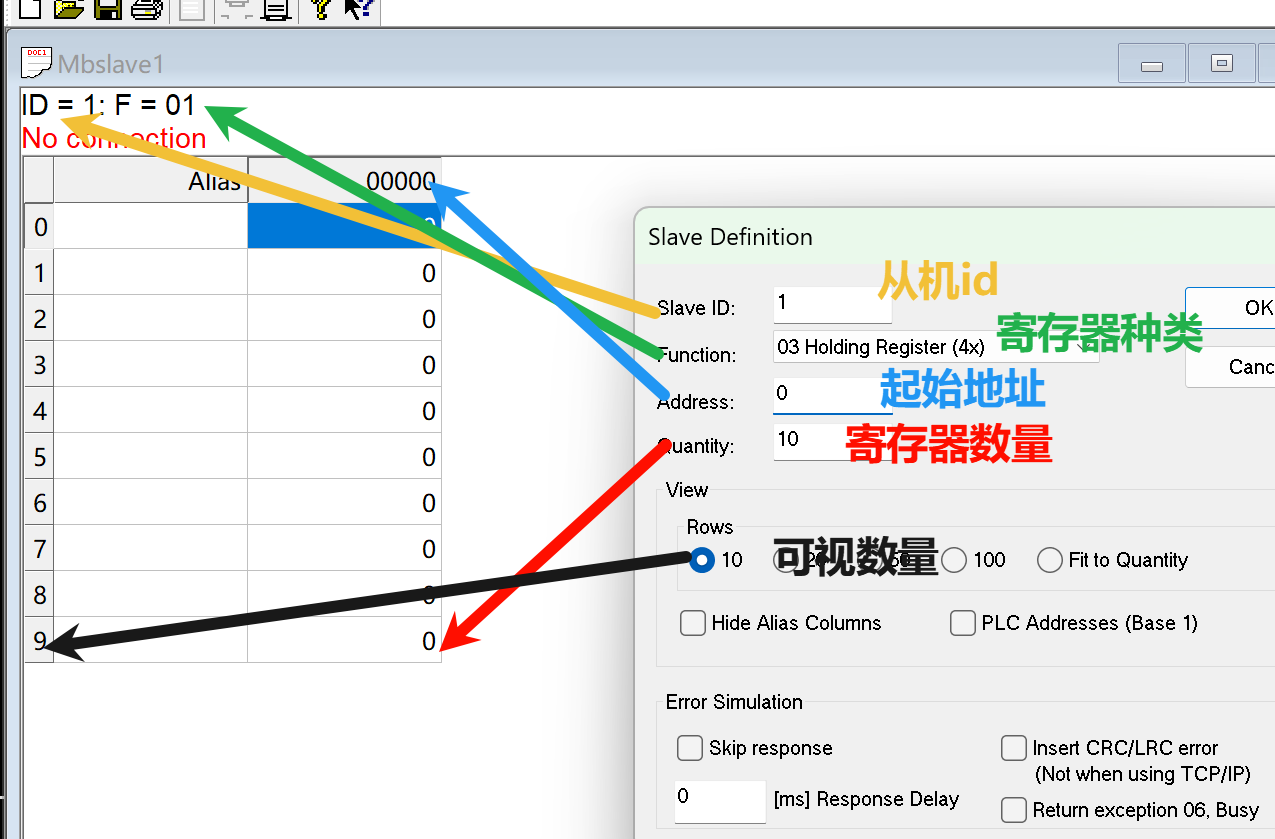

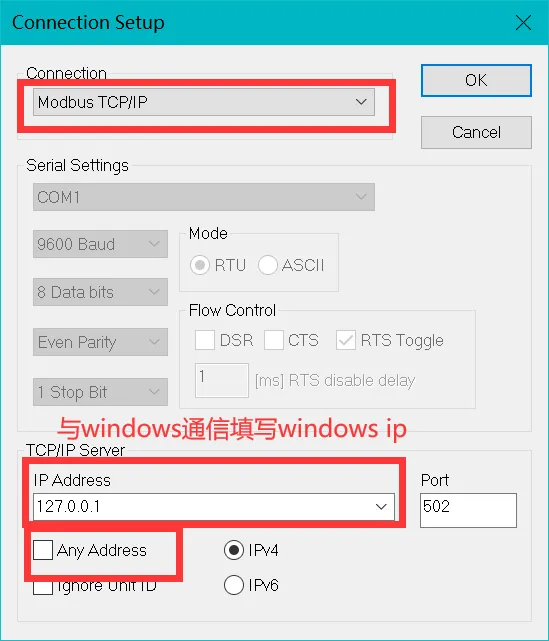

再连接：点击connection-》connect

主机：

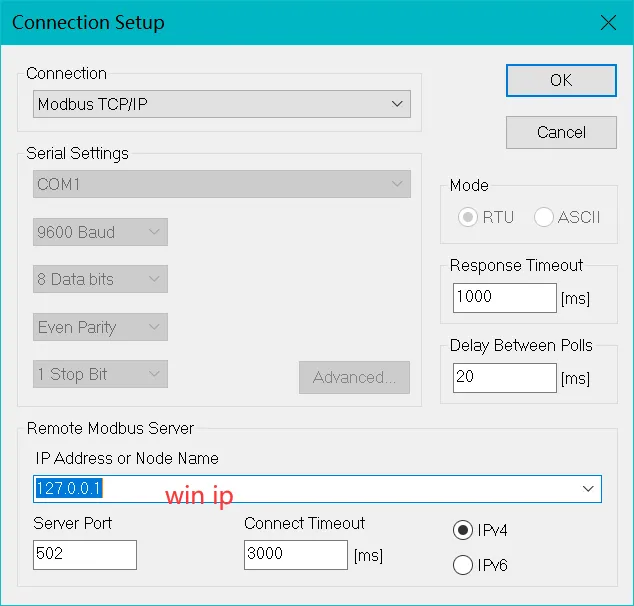

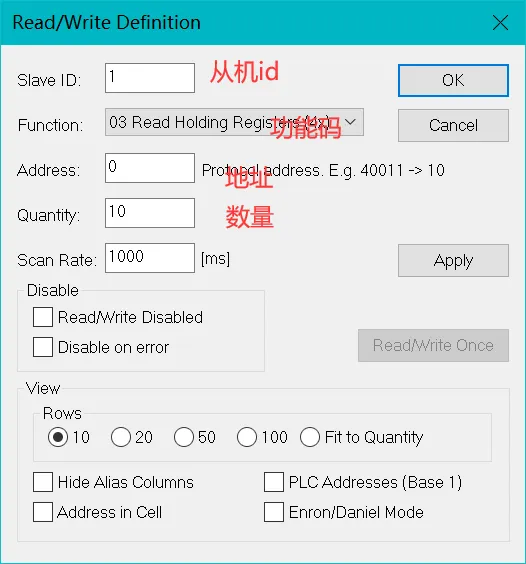

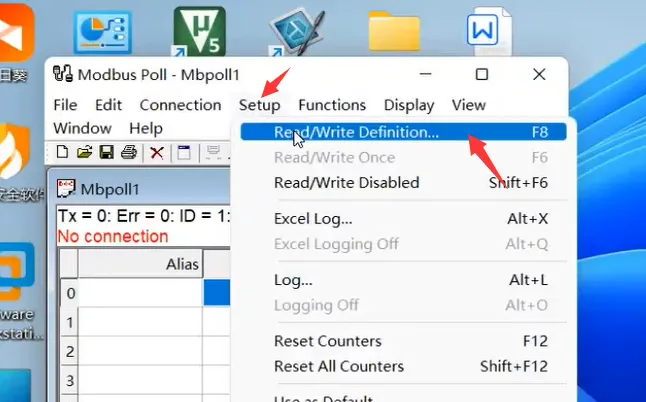

先设置

再连接：（一定要先开启从机（salve端），再开启主机（poll端））

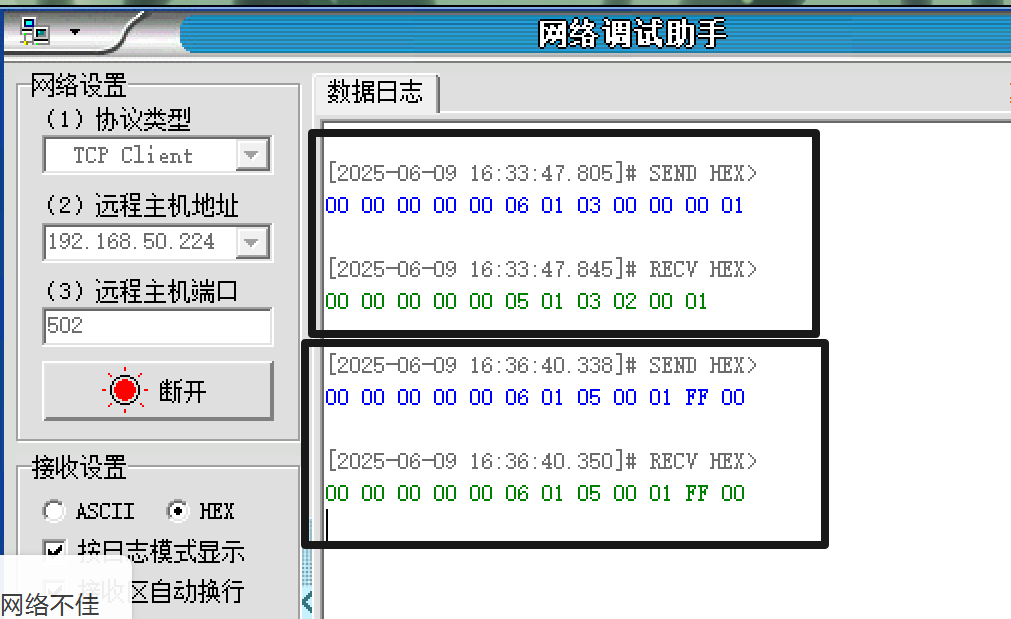

2. 网络调试助手

linux下编程

在虚拟机写程序实现poll端功能，编写客户端实现和Slave通信，实现03功能码。

uint8_t data[12]={0x00,0x00,0x00,0x00,0x00,0x06,0x01....};

主机要先建立连接---》发送协议（modbus tcp协议）---》接收数据（modbus tcp协议）--》打印数据

1. 功能码0x01（读线圈状态）

示例1：读取地址0x0000的两个线圈

主机->从机：00 01 00 00 00 06 01 01 00 00 00 02
从机->主机：00 01 00 00 00 04 01 01 01 03
# 解析：线圈0状态为1（ON），线圈1状态为1（ON），其余线圈状态无效

示例2：读取地址0x0003的四个线圈

主机->从机：00 02 00 00 00 06 01 01 00 03 00 04
从机->主机：00 02 00 00 00 04 01 01 01 0F
# 解析：二进制0F转换为十进制为15，即00001111，线圈3至6状态为1（ON）（有效位为1）

2. 功能码0x02（读离散输入）

示例1：读取地址0x0001的三个离散输入

主机->从机：00 03 00 00 00 06 01 02 00 01 00 03
从机->主机：00 03 00 00 00 04 01 02 01 05
# 解析：二进制05转换为十进制为5，即00000101，输入1状态为1（ON），输入3状态为1（ON）

示例2：读取地址0x0005的两个离散输入

主机->从机：00 04 00 00 00 06 01 02 00 05 00 02
从机->主机：00 04 00 00 00 04 01 02 01 01
# 解析：二进制01转换为十进制为1，即00000001，仅输入5状态为1（ON）

3. 功能码0x03（读保持寄存器）

示例1：读取地址0x0002的两个保持寄存器

主机->从机：00 05 00 00 00 06 01 03 00 02 00 02
从机->主机：00 05 00 00 00 07 01 03 04 12 34 56 78
# 解析：寄存器2的值为0x1234，寄存器3的值为0x5678

示例2：读取地址0x000A的一个保持寄存器

主机->从机：00 06 00 00 00 06 01 03 00 0A 00 01
从机->主机：00 06 00 00 00 05 01 03 02 FF FF
# 解析：寄存器10的值为0xFFFF（典型错误状态码）

4. 功能码0x04（读输入寄存器）

示例1：读取地址0x0000的三个输入寄存器

主机->从机：00 07 00 00 00 06 01 04 00 00 00 03
从机->主机：00 07 00 00 00 09 01 04 06 00 64 01 F4 FF FF
# 解析：寄存器0的值为100（0x0064），寄存器1的值为500（0x01F4），寄存器2的值为65535（0xFFFF）

示例2：读取地址0x0005的两个输入寄存器

主机->从机：00 08 00 00 00 06 01 04 00 05 00 02
从机->主机：00 08 00 00 00 07 01 04 04 80 00 40 00
# 解析：寄存器5的值为32768（0x8000），寄存器6的值为16384（0x4000）

5. 功能码0x05（写单个线圈）

示例1：开启地址0x0063的线圈

主机->从机：00 09 00 00 00 06 01 05 00 63 FF 00
从机->主机：00 09 00 00 00 06 01 05 00 63 FF 00
# 说明：0xFF00表示置ON，成功时返回相同数据

示例2：关闭地址0x001A的线圈

主机->从机：00 0A 00 00 00 06 01 05 00 1A 00 00
从机->主机：00 0A 00 00 00 06 01 05 00 1A 00 00
# 说明：0x0000表示置OFF

6. 功能码0x06（写单个寄存器）

示例1：写地址0x0003的寄存器值为0x55AA

主机->从机：00 0B 00 00 00 06 01 06 00 03 55 AA
从机->主机：00 0B 00 00 00 06 01 06 00 03 55 AA
# 成功时回显写入值

示例2：写地址0x0010的寄存器值为0x1234

主机->从机：00 0C 00 00 00 06 01 06 00 10 12 34
从机->主机：00 0C 00 00 00 06 01 06 00 10 12 34

7. 功能码0x0F（写多个线圈）

示例1：写地址0x0010的3个线圈为ON

主机->从机：00 0D 00 00 00 08 01 0F 00 10 00 03 01 07
从机->主机：00 0D 00 00 00 06 01 0F 00 10 00 03
# 解析：二进制07转换为十进制为7，即00000111，线圈16至18置ON

示例2：写地址0x0020的5个线圈（二进制10101）

主机->从机：00 0E 00 00 00 08 01 0F 00 20 00 05 01 15
从机->主机：00 0E 00 00 00 06 01 0F 00 20 00 05
# 解析：二进制15转换为十进制为15，即00010101，仅偶数位生效（线圈32、34、36置ON）

8. 功能码0x10（写多个寄存器）

示例1：写地址0x0004的2个寄存器（值0xAABB和0xCCDD）

主机->从机：00 0F 00 00 00 0B 01 10 00 04 00 02 04 AA BB CC DD
从机->主机：00 0F 00 00 00 06 01 10 00 04 00 02
# 数据部分以四字节表示两个寄存器的值

示例2：写地址0x0010的三个寄存器（十进制值100、200、300）

主机->从机：00 10 00 00 00 0D 01 10 00 10 00 03 06 00 64 00 C8 01 2C
从机->主机：00 10 00 00 00 06 01 10 00 10 00 03
# 数值转换：100转换为十六进制为0x0064，200转换为十六进制为0x00C8，300转换为十六进制为0x012C
