高级 ACL 有多强？一个规则搞定 “IP + 端口 + 协议” 三重过滤

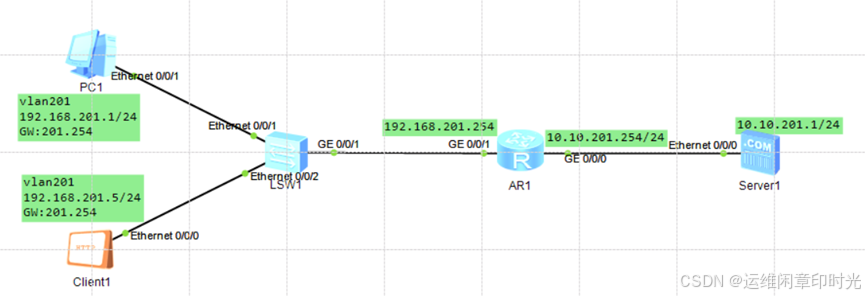

一、实验拓扑及描述

二、实验需求

1、完成拓扑中各设备的基础配置，使得全网互通；

2、在上一个需求的基础上，在路由器上部署高级ACL，使得Client1无法访问Server的HTTP服务，但是PC1依然能够访问服务器及其他节点；其他流量不做限制。

三、实现步骤及配置

PC1、Client1使用eNSP中的Client模拟，完成IP地址和网关的配置； Server使用eNSP中的Server模拟，完成IP地址和网关的配置，并且开启HTTP服务。

路由器的基础配置如下：

#

 sysname AR1

#

interface GigabitEthernet0/0/0

 description to Server1_IP

 ip address 10.10.201.254 255.255.255.0

#

interface GigabitEthernet0/0/1

 description to PC_IP

 ip address 192.168.201.254 255.255.255.0

#

未配置ACL之前，PC1/Client1都能访问server：

#完成上述配置后，全网即可实现互通。接下来在Router上部署ACL：

acl number 3001

#禁止源为192.168.201.5、目的为10.10.201.1服务器并且目的端口为80的TCP流量

 rule 10 deny tcp source 192.168.201.5 0 destination 10.10.201.1 0 destination-port eq 80

 rule 9999 permit ip

#

interface GigabitEthernet0/0/1

 traffic-filter inbound acl 3001#将ACL应用到GE0/0/1口in方向

#

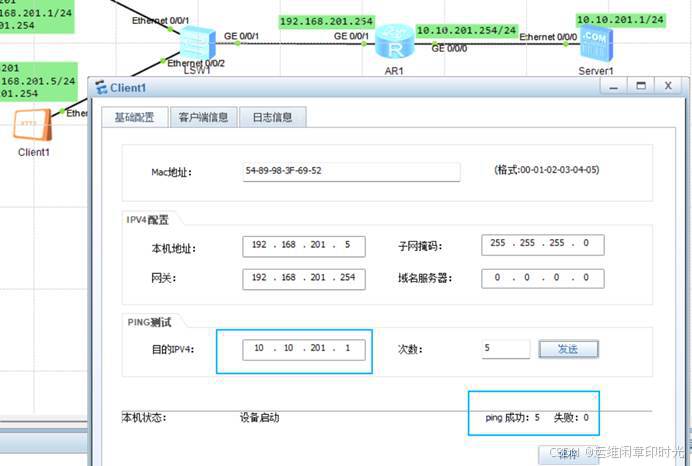

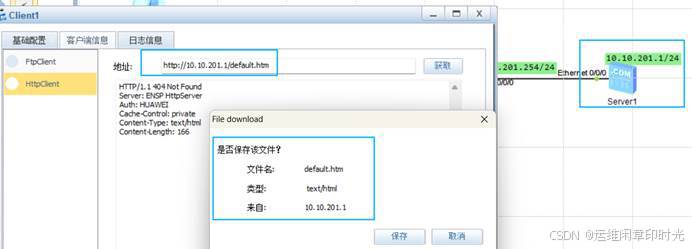

完成上述配置后，PC1能够访问Server（所有服务），Client1能够ping通Server，但是无法访问Server的HTTP服务。

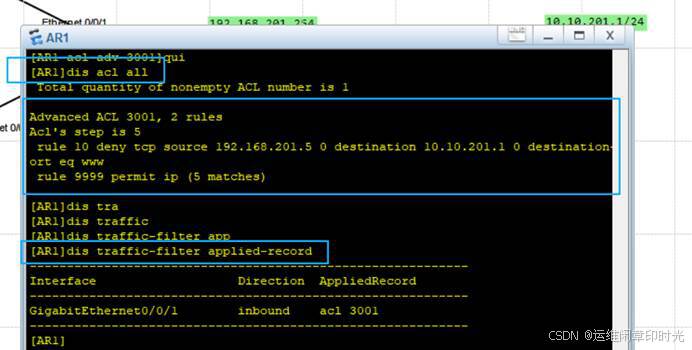

<AR1>dis acl all
