Netty从0到1系列之Netty整体架构、入门程序

• 先建立整体认知,不必追求细节.
• 先建立整体认知,不必追求细节.
• 先建立整体认知,不必追求细节.

一、Netty概述

1.1 官网资料

https://netty.io/

Netty: Home

Netty 是一个异步事件驱动的网络应用框架
用于快速开发可维护的高性能协议服务器和客户端。

1.2 概述

Netty 是一个 NIO 客户端服务器框架，可以快速轻松地开发网络应用程序，例如协议服务器和客户端。它极大地简化和简化了网络编程，例如 TCP 和 UDP 套接字服务器。

“快速简单”并不意味着生成的应用程序将受到可维护性或性能问题的影响。Netty 是根据从许多协议（如 FTP、SMTP、HTTP 以及各种基于二进制和文本的遗留协议）的实施中获得的经验精心设计的。因此，Netty 成功地找到了一种方法，可以在不妥协的情况下实现开发的便利性、性能、稳定性和灵活性。

1.3 为什么选择Netty?

Netty 是一个基于 Java NIO 的 异步事件驱动 的高性能网络应用框架，广泛应用于构建高并发、低延迟的协议服务器与客户端，如 RPC 框架（Dubbo、gRPC）、消息中间件（RocketMQ）、即时通讯系统等。

❌ 原生 NIO 编程的复杂性

问题	说明
API 复杂	需手动管理 Selector、Channel、Buffer 状态
空轮询 Bug	JDK NIO 存在 select() 无限返回 0 的问题
内存管理困难	Buffer 分配、释放、泄漏风险高
编解码复杂	协议解析需手动实现粘包/拆包
线程模型复杂	Reactor 模式需自行实现

🎯 Netty 的目标：简化网络编程，屏蔽底层复杂性，提供高性能、高可扩展性的 API

✅ 优点

优点	说明
高性能	无锁串行化、内存池、零拷贝
高并发	支持数十万甚至百万连接
高可扩展	ChannelHandler 管道模式，易于扩展
API 简洁	封装了 NIO 复杂性
协议丰富	支持 HTTP、WebSocket、SSL/TLS 等
社区活跃	文档齐全，问题易解决
被广泛采用	Dubbo、RocketMQ、Elasticsearch 等

二、Netty的I/O模型

2.1 I/O模型的核心思想

✅ 核心目标

• 单线程处理多个连接（高并发）
• 无阻塞 I/O 操作（低延迟）
• 事件驱动处理（高响应性）
• 避免锁竞争（高性能）

🎯 设计哲学

“让一个线程负责一个事件循环，避免上下文切换和锁开销。”

2.2 Netty 的 I/O 模型演进：三种 Reactor 模式

Netty 支持三种经典的 Reactor 模型，可通过配置灵活切换。

2.2.1 单 Reactor 单线程模型（Simple）

• 特点:
  • 所有操作（连接、读、写、业务）由同一个线程完成
  • 适合低并发、调试场景

EventLoopGroup group = new NioEventLoopGroup(1);
bootstrap.group(group) // 单线程

⚠️ 不推荐用于生产环境：业务处理阻塞会拖慢整个 I/O 线程。

2.2.2 单 Reactor 多线程模型（Moderate）

• 特点

  • Main Reactor：专门处理 accept 新连接
  • Sub Reactor：多个线程处理 I/O 读写
  • 业务逻辑仍在 I/O 线程中执行

• 适用场景：中等并发，业务处理轻量

⚠️ 风险：若业务处理耗时，仍会阻塞 I/O 线程。

2.2.3 主从 Reactor 多线程模型（Recommended）✅

• 特点:

  • Boss Group：1 个或少量线程，只负责接收连接
  • Worker Group：多个线程，只负责 I/O 读写
  • 业务处理通过 ctx.executor().execute() 提交到独立的业务线程池

• 优势:

  • I/O 线程永不阻塞
  • 最大化吞吐量
  • 生产环境推荐模式

2.3 Netty I/O 模型的底层优化

✅ 1. 修复 JDK NIO 空轮询 Bug

• JDK NIO 存在 select() 无限返回 0 的问题
• Netty 通过 计数检测 + 重建 Selector 修复

✅ 2. 无锁串行化设计

• 每个 Channel 绑定到固定 EventLoop
• 所有操作由同一线程执行，无需加锁

✅ 3. 任务调度优化

• taskQueue：普通任务（如 channel.write()）
• scheduledTaskQueue：定时任务（如心跳）
• 避免 ScheduledExecutorService 的锁竞争

2.4 I/O 模型对比总结

模型	优点	缺点	适用场景
单 Reactor 单线程	简单、无锁	并发低、易阻塞	学习、调试
单 Reactor 多线程	并发提升	业务阻塞 I/O 线程	中低并发
主从 Reactor 多线程	高并发、高吞吐	稍复杂	生产环境推荐

2.5 Netty I/O 模型的核心价值

维度	说明
核心模式	主从 Reactor 多线程模型
关键优势	异步、非阻塞、无锁、高并发
性能保障	事件循环 + 任务队列 + 内存池
设计精髓	“一个线程一个事件循环”
适用场景	高性能 RPC、网关、消息系统

2.6 📕一句话总结

💡 一句话总结：

Netty 的 I/O 模型通过 主从 Reactor 架构 和 无锁串行化设计，实现了 单机百万级并发连接 的能力，是现代高性能网络服务的标准范式。

三、Netty整体架构解析

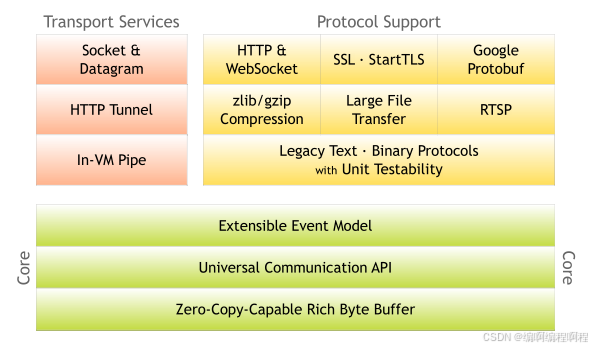

3.1 整体架构

• Core层

  • Core 核心层是 Netty 最精华的内容，它提供了底层网络通信的通用抽象和实现，包括可扩展的事件模型、通用的通信 API、支持零拷贝的 ByteBuf 等

• Protocol Support 协议支持层

  • 协议支持层基本上覆盖了主流协议的编解码实现，如 HTTP、SSL、Protobuf、压缩、大文件传输、WebSocket、文本、二进制等主流协议，此外 Netty 还支持自定义应用层协议。Netty 丰富的协议支持降低了用户的开发成本，基于 Netty 我们可以快速开发 HTTP、WebSocket 等服务。

• Transport Service 传输服务层

  • 传输服务层提供了网络传输能力的定义和实现方法。它支持 Socket、HTTP 隧道、虚拟机管道等传输方式。Netty 对 TCP、UDP 等数据传输做了抽象和封装，用户可以更聚焦在业务逻辑实现上，而不必关系底层数据传输的细节。

    Netty 的模块设计具备较高的通用性和可扩展性，它不仅是一个优秀的网络框架，还可以作为网络编程的工具箱。Netty 的设计理念非常优雅，值得我们学习借鉴。

3.2 架构设计

Netty 不仅仅是一个网络通信库，它是一个高度模块化、可扩展、高性能的异步事件驱动网络应用框架。其架构设计融合了多种经典设计模式与系统优化思想，是现代高性能网络编程的典范。

本文将从 分层架构、核心组件、数据流、线程模型、扩展机制 五个维度，全面深入剖析 Netty 的整体架构设计。

3.2.1 Netty架构全景图

3.2.2 Netty的分层架构设计

Netty 采用清晰的 分层架构，各层职责分明，耦合度低。

1. 应用层（Application Layer）

• 职责：实现具体业务逻辑

• 组件：ChannelHandler、ChannelInboundHandler、ChannelOutboundHandler

• 特点：开发者主要编写代码的层级

2. 核心框架层（Core Framework）

• 职责：事件调度、I/O 处理、线程管理
• 组件
  • ChannelPipeline：事件处理管道
  • Channel：网络连接抽象
  • EventLoop：事件循环
  • EventLoopGroup：线程组
  • ByteBuf：内存管理

3. 传输层（Transport Layer）

• 职责：提供多种 I/O 模型支持
• 实现
  • NIO：基于 JDK NIO（NioEventLoopGroup）
  • Epoll：Linux 专属高性能（EpollEventLoopGroup）
  • OIO：阻塞 I/O（已不推荐）
  • UDT：UDP-based Data Transfer

4. 协议编解码层（Codec & Protocol）

• 职责：协议解析与生成
• 组件
  • ByteToMessageDecoder：字节流 → 消息对象
  • MessageToByteEncoder：消息对象 → 字节流
  • 内置编解码器：LengthFieldBasedFrameDecoder、StringEncoder 等
  • 协议支持：HTTP、WebSocket、SSL/TLS、Protobuf

5. 工具层（Utility Layer）

• 职责：提供通用能力
• 组件
  • ByteBufAllocator：内存分配器（支持池化）
  • Future / Promise：异步结果通知
  • Bootstrap / ServerBootstrap：启动辅助类
  • ReferenceCountUtil：引用计数工具

3.3 Netty架构设计精髓总结

设计原则	说明	实现方式
单一职责	每个组件只做一件事	Channel、Pipeline、EventLoop 分离
开闭原则	对扩展开放，对修改关闭	ChannelHandler 管道模式
依赖倒置	高层依赖抽象	Channel 接口，多种实现（NIO/Epoll）
无锁设计	避免锁竞争	无锁串行化 + EventLoop 绑定 Channel
异步非阻塞	高并发基础	Future/Promise + 事件驱动
资源复用	减少 GC	内存池、对象池

3.4 Netty架构的优缺点分析

✅ 优点

优点	说明
高性能	无锁串行化、内存池、零拷贝
高可扩展	ChannelHandler 可插拔
高可靠性	成熟稳定，被主流框架广泛采用
协议丰富	内置 HTTP、WebSocket、SSL 等
跨平台	支持 NIO（通用）、Epoll（Linux 优化）
易测试	EmbeddedChannel 支持单元测试

❌ 缺点

缺点	说明
学习成本高	Reactor 模型、事件驱动需理解
内存管理复杂	ByteBuf 需手动释放，易泄漏
调试困难	异步堆栈不直观
过度设计	简单场景可能不必要

3.5 Netty架构设计的核心价值

Netty 的架构设计是“简单、高效、可扩展”哲学的完美体现。

维度	说明
核心思想	异步事件驱动 + 无锁串行化 + 责任链模式
关键技术	Reactor 模型、内存池、零拷贝、引用计数
设计目标	单机百万连接、微秒级延迟、高吞吐量
行业地位	Java 高性能网络编程的事实标准
适用场景	RPC、网关、消息系统、游戏服务器、物联网

3.6 一句话总结

💡 一句话总结：

Netty 通过 分层架构、组件化设计 和 极致优化，构建了一个高性能、高可靠、高可扩展的网络通信平台，是现代分布式系统不可或缺的基础设施。

四、Netty开发环境搭建

4.1 引入依赖

<properties><maven.compiler.source>24</maven.compiler.source><maven.compiler.target>24</maven.compiler.target><project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
</properties><dependencies><dependency><groupId>ch.qos.logback</groupId><artifactId>logback-classic</artifactId><version>1.5.18</version></dependency><dependency><groupId>org.slf4j</groupId><artifactId>slf4j-api</artifactId><version>2.0.16</version></dependency><dependency><groupId>ch.qos.logback</groupId><artifactId>logback-core</artifactId><version>1.5.18</version></dependency><!-- https://mvnrepository.com/artifact/io.netty/netty-all --><dependency><groupId>io.netty</groupId><artifactId>netty-all</artifactId><version>4.1.112.Final</version></dependency><dependency><groupId>org.projectlombok</groupId><artifactId>lombok</artifactId><version>1.18.38</version></dependency>
</dependencies>

4.2 配置logback.xml文件

<?xml version="1.0" encoding="UTF-8"?>
<configurationxmlns="http://ch.qos.logback/xml/ns/logback"xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://ch.qos.logback/xml/ns/logback logback.xsd"><!-- 输出控制，格式控制--><appender name="STDOUT" class="ch.qos.logback.core.ConsoleAppender"><encoder><pattern>%date{HH:mm:ss} [%-5level] [%thread] %logger{17} - %m%n </pattern></encoder></appender><!-- 用来控制查看那个类的日志内容（对mybatis name 代表命名空间） --><logger name="cn.tcmeta" level="DEBUG" additivity="false"><appender-ref ref="STDOUT"/></logger><logger name="io.netty.handler.logging.LoggingHandler" level="DEBUG" additivity="false"><appender-ref ref="STDOUT"/></logger><root level="ERROR"><appender-ref ref="STDOUT"/></root>
</configuration>

五、入门程序

5.1 服务器端

package cn.tcmeta.demo01;import io.netty.bootstrap.ServerBootstrap;
import io.netty.channel.ChannelHandlerContext;
import io.netty.channel.ChannelInitializer;
import io.netty.channel.SimpleChannelInboundHandler;
import io.netty.channel.nio.NioEventLoopGroup;
import io.netty.channel.socket.nio.NioServerSocketChannel;
import io.netty.channel.socket.nio.NioSocketChannel;
import io.netty.handler.codec.string.StringDecoder;
import lombok.extern.slf4j.Slf4j;/*** @author: laoren* @description: Netty入门案例* @version: 1.0.0*/
@Slf4j
public class NettyServerDemo01 {public static void main(String[] args) {// 1. 创建服务器new ServerBootstrap()// 2. 创建NioEventLoopGroup, 现在可以简单理解为: 线程池 + Selector.// BossEventLoop, WorkerEventLoop(select, thread).group(new NioEventLoopGroup())// 3. 选择服务Socket实现类, 其中NioServerSocketChannel, 表示NIO的服务器端实现..channel(NioServerSocketChannel.class)// 4. 接下来添加的处理器都是给SocketChannel用的, 而不是给ServetSocketChannel用的.// ChannelInitializer处理器(仅执行一次),它的作用是待客户端SocketChannel建立连接后, 执行// initChannel以便添加更多的处理器.// boss处理连接, child(worker)进行读写操作.所以这里child添加的是处理SocketChannel的主要逻辑.// 执行操作封装为handler(处理器).childHandler(new ChannelInitializer<NioSocketChannel>() {// 5. 执行添加处理器@Overrideprotected void initChannel(NioSocketChannel ch) throws Exception { // ChannelInitializer, 初始化channel, 添加各种各样的handler// 7. 处理SocketChannel, 解码 ByteBuf ---> Stringch.pipeline().addLast(new StringDecoder());// 8. 处理SocketChannel业务处理器, 使用上一个处理器的处理结果.ch.pipeline().addLast(new SimpleChannelInboundHandler<String>() {@Overrideprotected void channelRead0(ChannelHandlerContext ctx, String msg) throws Exception {System.out.println(msg);}});}// 6. 绑定服务器端口号}).bind(8888);log.debug("服务器已经启动, 监听端口号为 8888 ................");}
}

5.2 客户端

package cn.tcmeta.demo01;import io.netty.bootstrap.Bootstrap;
import io.netty.channel.Channel;
import io.netty.channel.ChannelInitializer;
import io.netty.channel.nio.NioEventLoopGroup;
import io.netty.channel.socket.nio.NioSocketChannel;
import io.netty.handler.codec.string.StringEncoder;import java.util.Date;/*** @author: laoren* @description: 客户端测试* @version: 1.0.0*/
public class ClientDemo01 {public static void main(String[] args) throws InterruptedException {new Bootstrap()// 创建NioEventLoopGroup, 可以理解为线程池 + Selector.group(new NioEventLoopGroup())// 2..channel(NioSocketChannel.class).handler(new ChannelInitializer<Channel>() {@Overrideprotected void initChannel(Channel ch) throws Exception {ch.pipeline().addLast(new StringEncoder()); // 设置编码器}}).connect("127.0.0.1", 8888).sync().channel()// 向服务器发送数据.writeAndFlush(new Date() + ", hello netty!");}
}

服务器输出日志

5.3 程序解析

• channel可以理解为数据传输的通道.
• 将msg理解为流动的数据, 原始数据是ByteBuf, 经过pipeline的加工, 会将其变成类型对象, 最后输出又变成ByteBuf对象.
• handler理解为数据处理的工序
  • 工序有多道,合在一起就构成了pipeline, pipeline负责发布事件【读、取完成等】传播每个handler, handler对自己感兴趣的事件进行处理【重写相应事件处理的方法】
  • handler分为Inbound和OutBound两类.
• 将eventLoop理解为处理数据的工人
  • 工人可以同时管理多个channel的io操作,并且一旦工作负责了某个channel,就要负责到底【绑定】
  • 工人既可以执行 io 操作，也可以进行任务处理，每位工人有任务队列，队列里可以堆放多个 channel 的待处理任务，任务分为普通任务、定时任务
  • 工人按照 pipeline 顺序，依次按照 handler 的规划（代码）处理数据，可以为每道工序指定不同的工人
