晨控CK-GW08S与汇川H5U系列PLC配置Ethernet/IP通讯连接手册
晨控CK-GW08S与汇川H5U系列PLC配置Ethernet/IP通讯连接手册

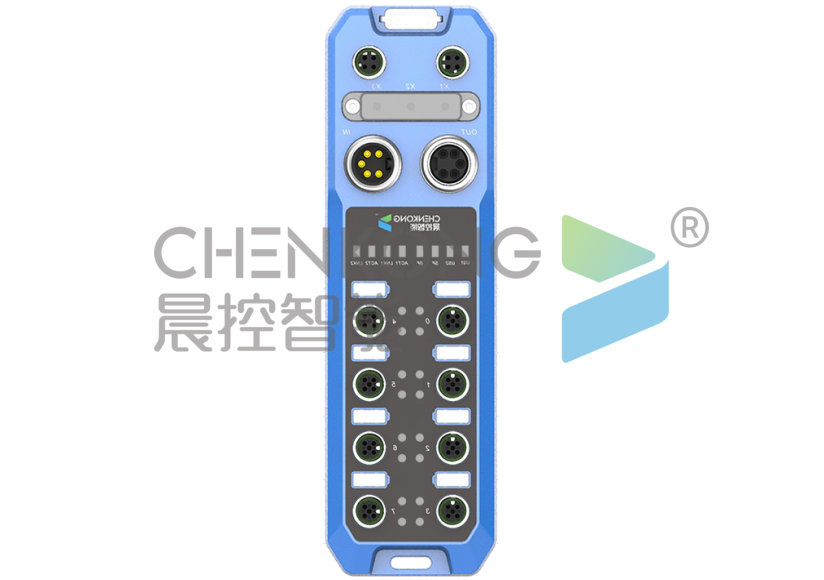

CK-GW08S-EIP是一款支持标准工业通讯Ethernet/IP协议的网关控制器,方便用户集成到PLC等控制系统中。系统还集成了8路读写接口，用户可通过通信接口使用协议对8路读写接口所连接的读卡器进行相对独立的读写操作。这款网关控制器适用于本公司多款通信接口为485的读卡器。
本期主题：围绕CK-GW08S系列产品的Ethernet/IP通讯协议与汇川PLC进行通讯配置说明。
0、准备阶段
- 编程软件：AutoShop
- 多通道网关控制器：CK-GW08S-EIP
- 工业RFID读写器：CK-FR03-A01
- PLC：汇川H5U
- 通讯协议：Ethernet/IP
- 连接方式：以太网
- 配置IP

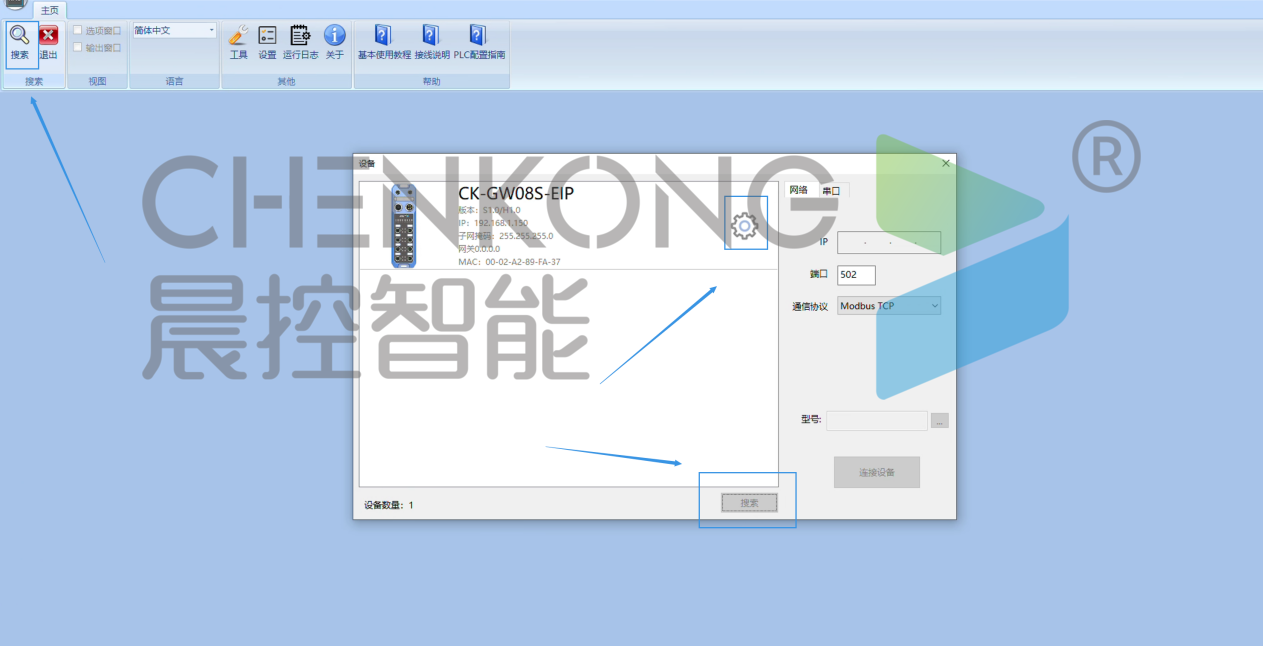

打开RFID_TOOL，进入搜索窗口
点击搜索
点击搜索出来的设备上的齿轮按钮，修改ip。
- 添加EDS文件
右键EtherNet/IP Devices,导入EDS
选择EDS文件添加
- 填加设备
双击设备添加到PLC配置中

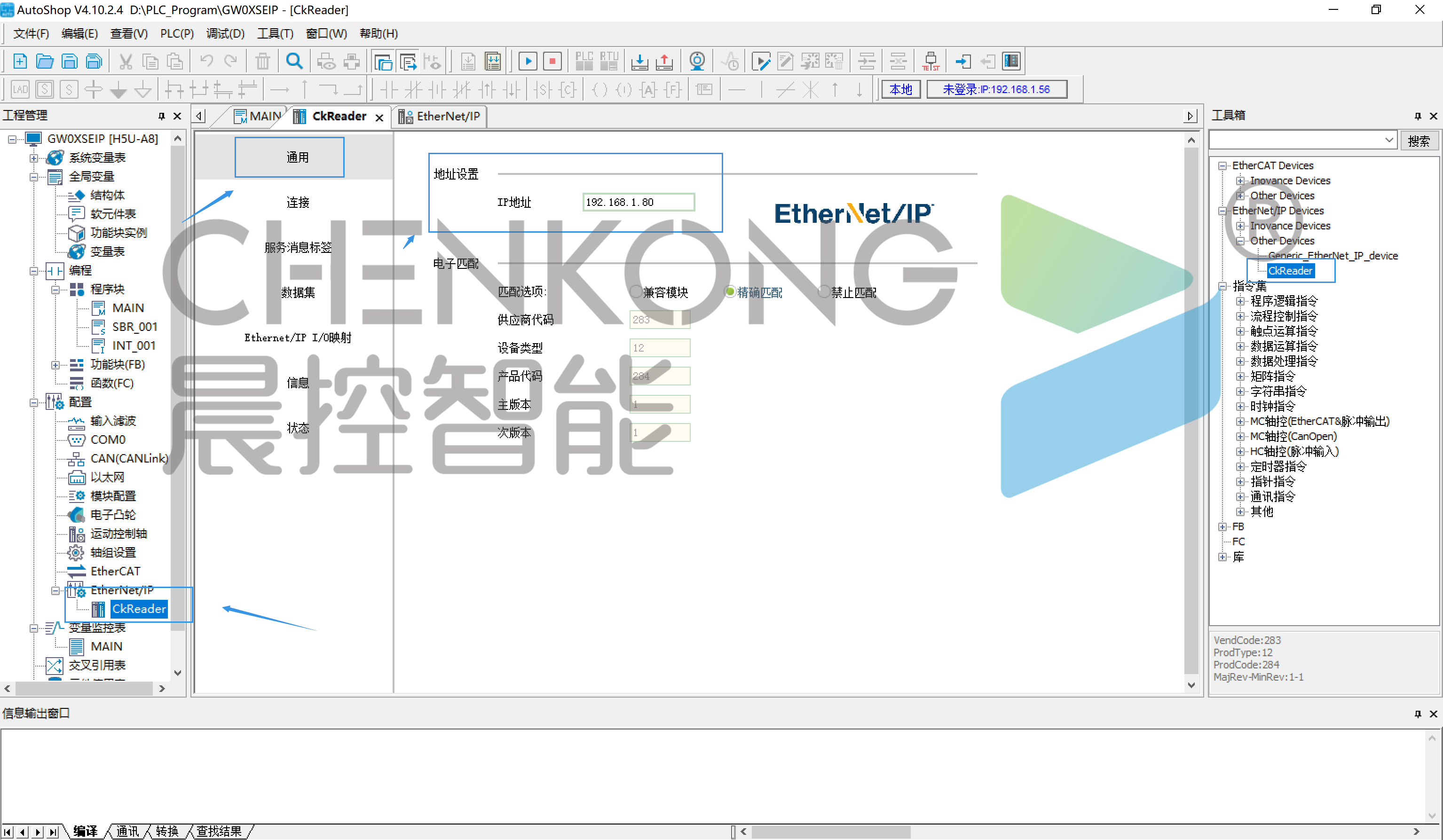

打开添加的设备，在通用中填写设备的IP地址。
- 设置映射内存，建立连接

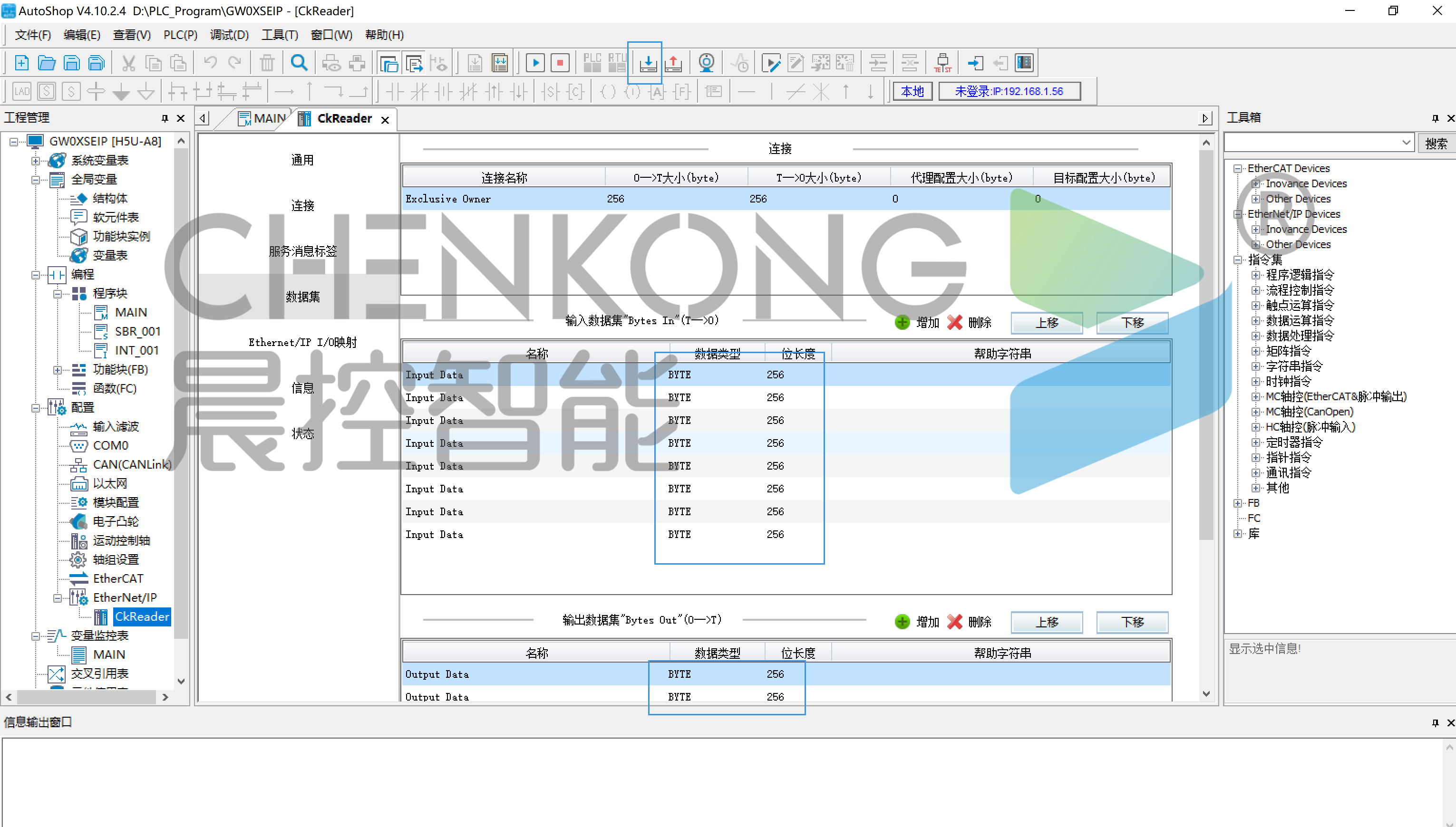

输入输出分别添加8个位长度256的数据类型byte。
将配置下载到plc中，完成连接
5、功能块说明

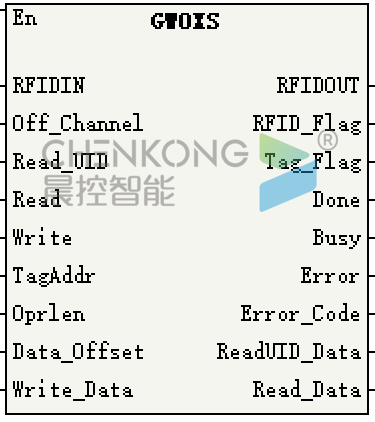

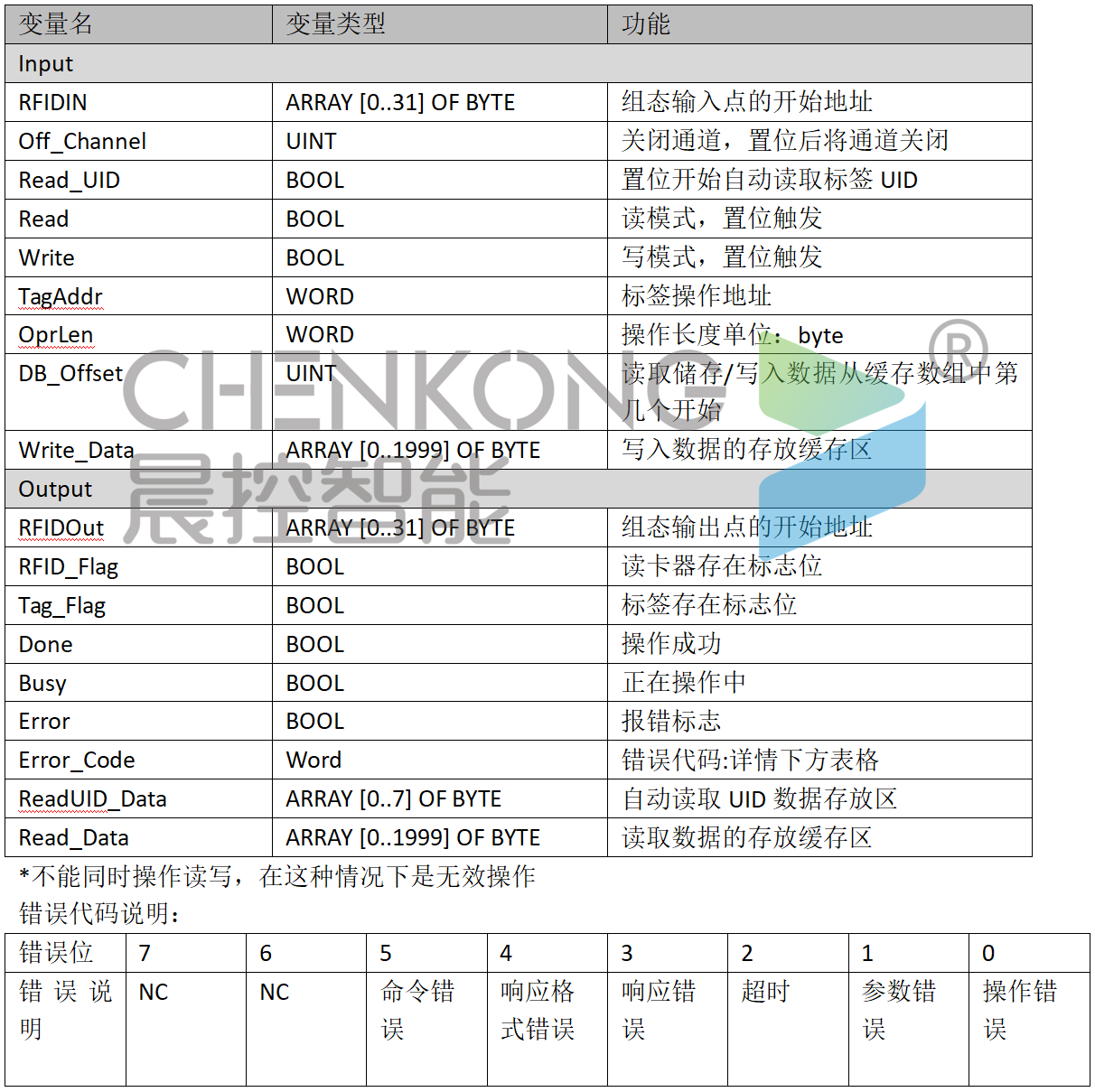

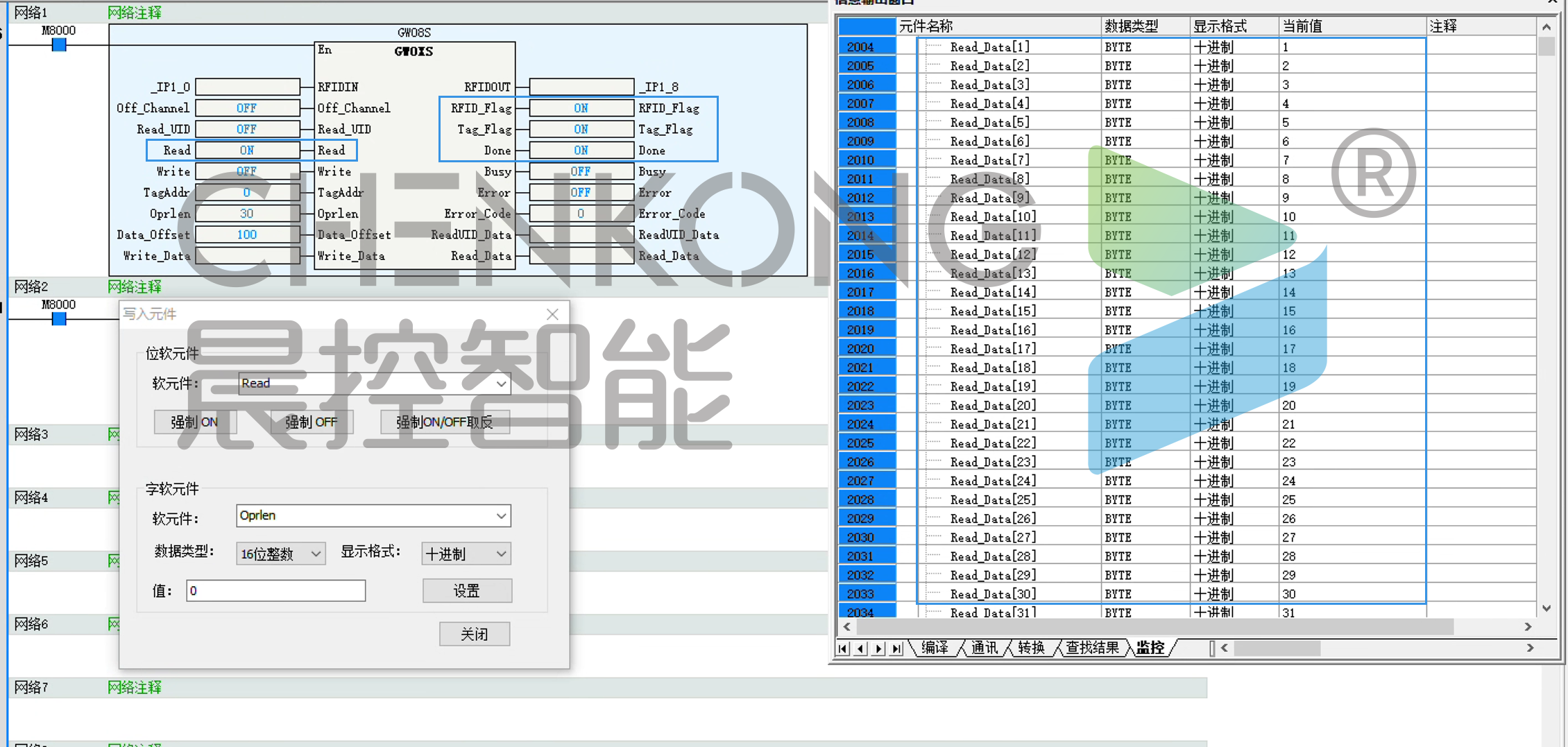

功能块引脚说明
自动读取UID数据
置位READUID

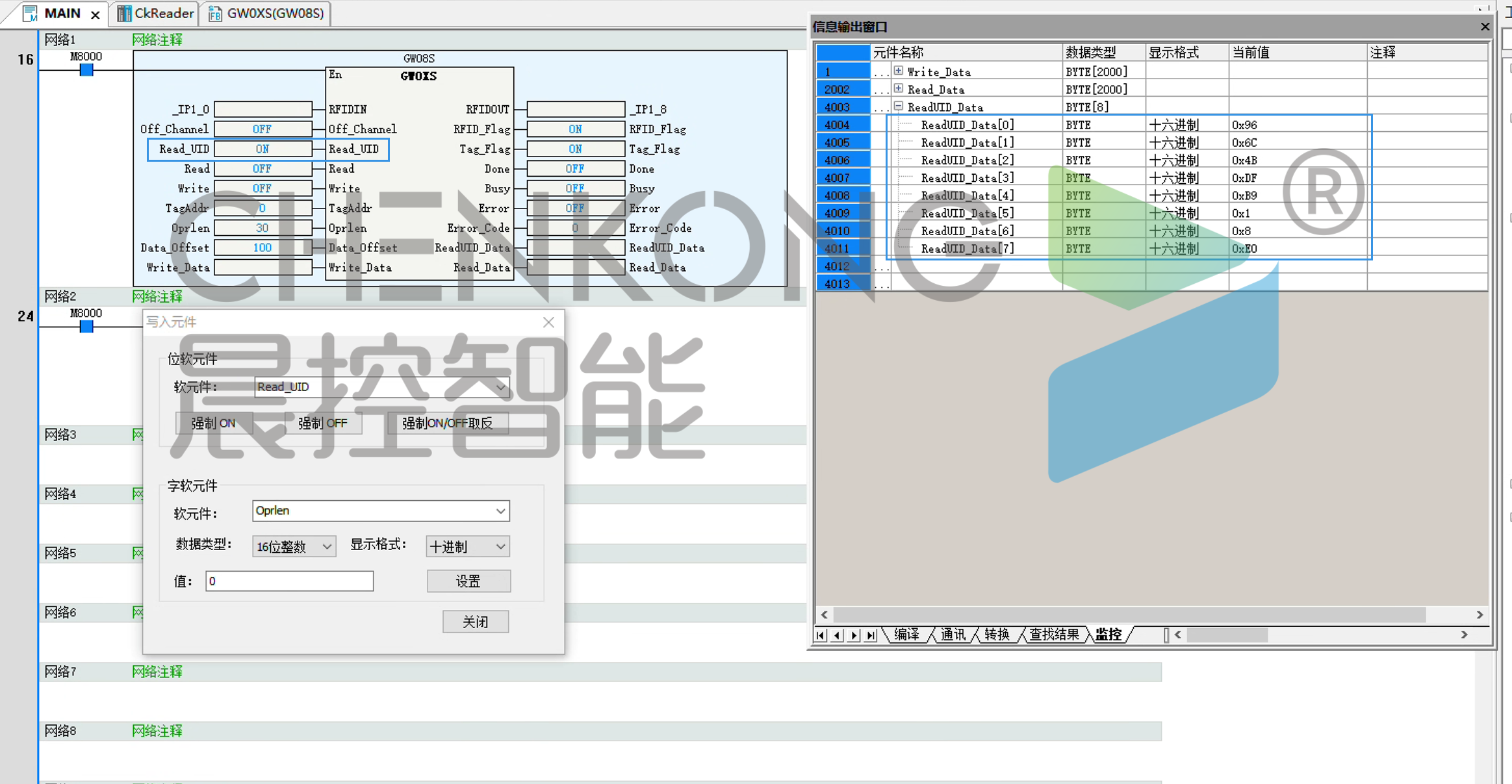

在标签在位时自动读取标签的uid数据
读取的数据换成在UID缓存区中
写入用户数据操作
将需要写入的数据的放到写入缓存区

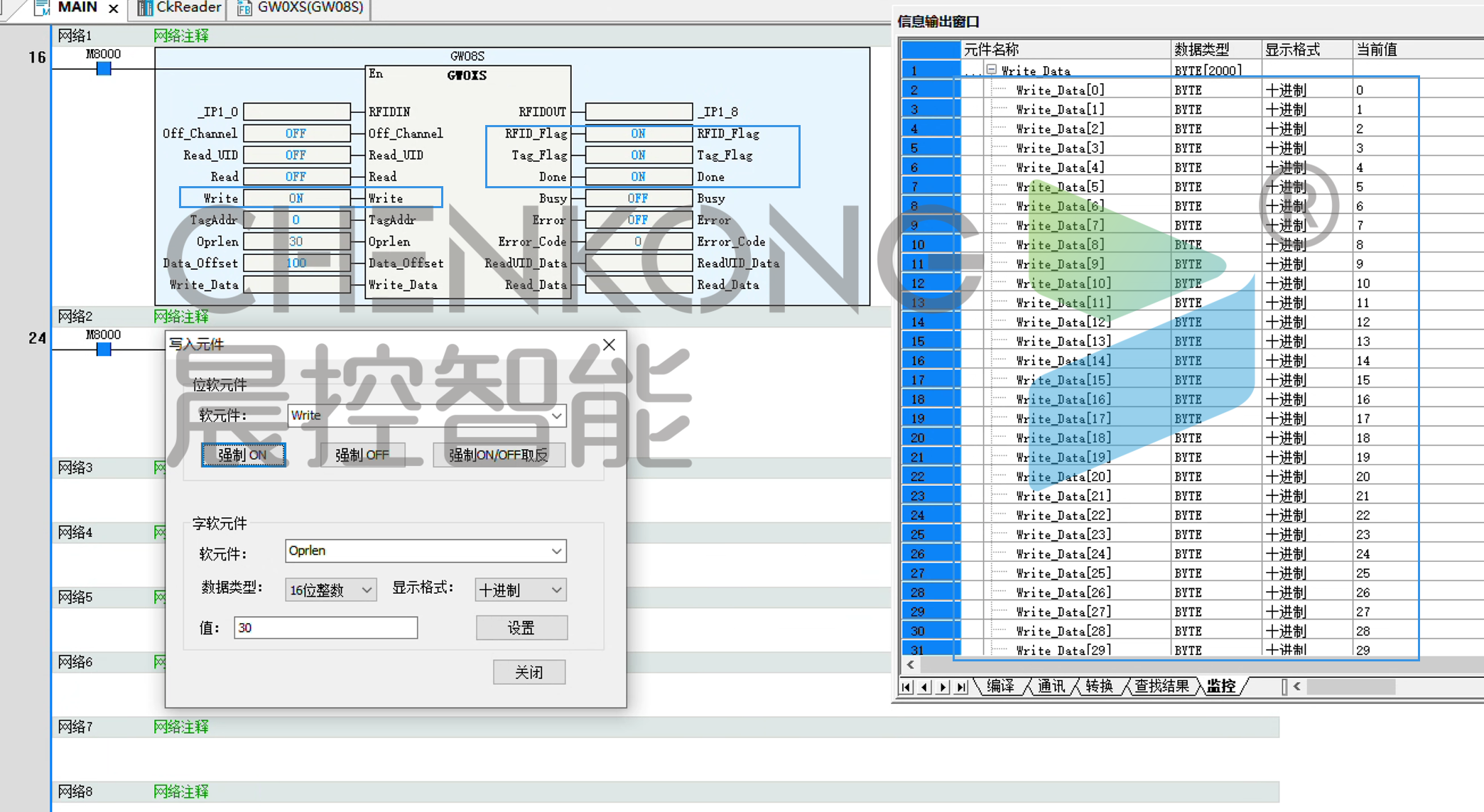

置位write
等待done完成，即写入完成
读取用户数据操作
置位write
等待done完成，即写入完成。
读取的数据缓存到读取缓存区
