小白学OpenCV系列3-图像算数运算

news 2025/9/5 10:10:32

我们之前讲过，图像读取到计算机之后就是一个矩阵，那么它就可以做各种各样的运算，今天就先来讲讲最基础的加减乘除以及位运算，它们是其他高阶运算的基础。

加法

有两种方式可以进行常规的加法运算，一种是通过加法运算符“+”，一种是通过cv2.add()函数。但是由于灰度图的像素值范围通常是[0, 255]，如果求和，得到的数值很可能会超过255，因此对超过255的数值，两者的处理方式是不一样的。

加号运算符

使用加法运算符的时候，超过255的数值会对256取模，以便让数值范围重新回到[0,255]，我们可以通过下列例子来演示该过程。

import cv2  img1 = cv2.imread("lena.bmp", flags=0)
print("img1:", img1)
img2 = cv2.imread("lena.bmp", flags=0)
print("img2", img2)
print("img1+img2:", img1 + img2)

img1和img2都是下图的像素值矩阵。
在这里插入图片描述

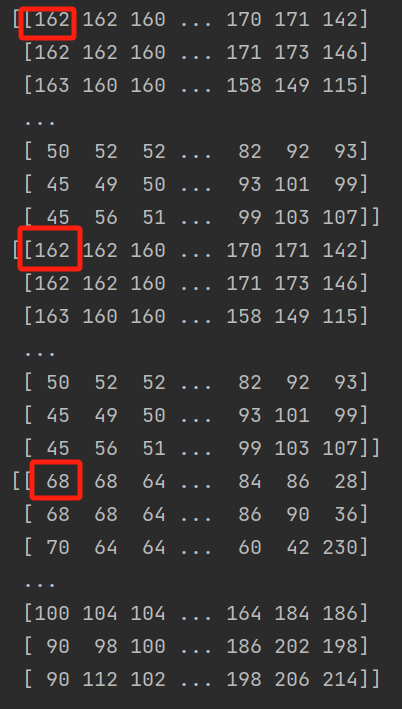

最终计算的结果如下图所示：
在这里插入图片描述
可以看到图中第一个红框和第二个红框的数值加起来就超过了255，可是最后计算的结果却是68，实际上就是（162+162）mod 256 = 68。

cv2.add函数

使用add函数的时候，对于超过255的数值会截止到255，以便让数值范围仍然在[0,255]，我们将上面的代码稍微改一改。

import cv2  img1 = cv2.imread("lena.bmp", flags=0)
print("img1:\n", img1)
img2 = cv2.imread("lena.bmp", flags=0)
print("img2:\n", img2)
print("cv2.add(img1,img2):\n", cv2.add(img1, img2))

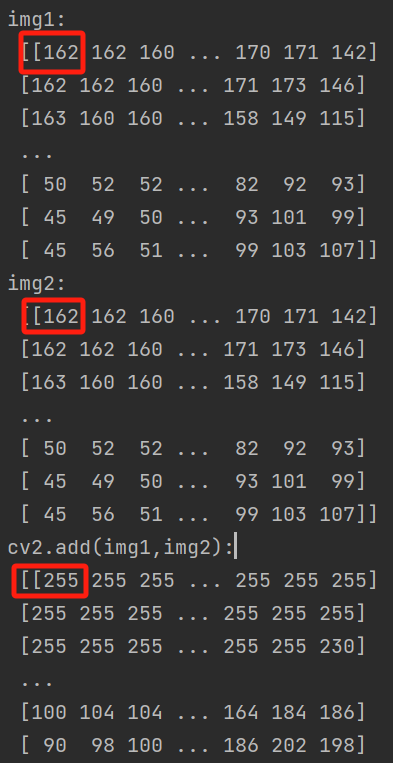

计算的结果如下所示：
在这里插入图片描述
可以看到图中第一个红框和第二个红框的数值加起来就超过了255，可是最后计算的结果却被截止到了255。

加权和

除了上述两种常规加法外，实际上还可以计算图像的加权和，就是在计算两幅图像的像素值之和时，将每幅图像的权重考虑进来，如下式所示：
$\alpha + scr2 * \beta + \gamma)$
最后计算出来的值如果超过了255，同样地会被截止到255，而且src1和src2的大小和类型必须相同才行。我们还是使用上述图片来演示该过程。

import cv2 img1 = cv2.imread("lena.bmp", flags=0)
print("img1:\n", img1)
img2 = cv2.imread("lena.bmp", flags=0)
print("img2:\n", img2)
print("cv2.addWeighted(img1,2,img2,3,4):\n", cv2.addWeighted(img1, 2, img2, 3, 4))

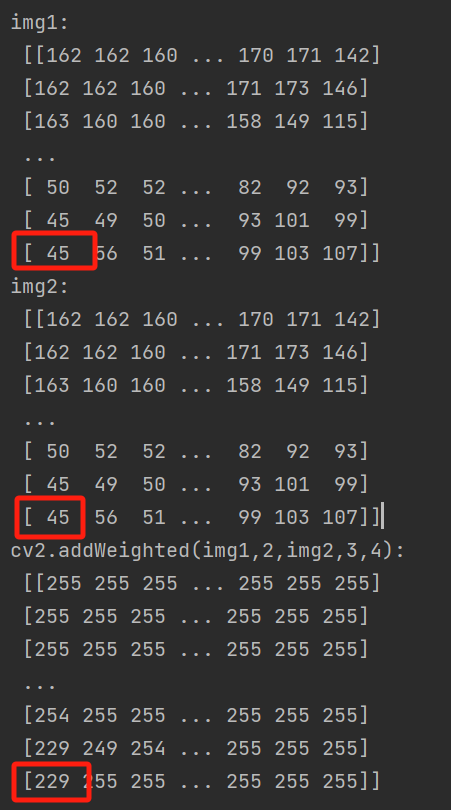

在这里插入图片描述
我们可以简单地计算下上述的数值是否满足加权求和的规律：45 * 2 + 45 * 3 + 4 = 229，说明加权成功了，而计算后超过255的数值就会被重置为255。

减法

和加法一样，同样有两种方式可以进行常规的减法运算，一种是通过减法运算符“-”，一种是通过cv2.subtract()函数。但是由于灰度图的像素值范围通常是[0, 255]，如果求差，得到的数值很可能会小于0，因此对小于0的数值，两者的处理方式也是不一样的。

减法运算符

使用减法运算符的时候，小于0的数值会对256取模，以便让数值范围重新回到[0,255]，我们可以通过下列例子来演示该过程。

import cv2
import numpy as np  img1 = cv2.imread("lena.bmp", flags=0)
print("img1:\n", img1)
# ones_like的作用为创建一个形状和img1一样的单位矩阵
img2 = np.ones_like(img1) * 100
print("img2:\n", img2)
print("img1-img2:\n", img1 - img2)

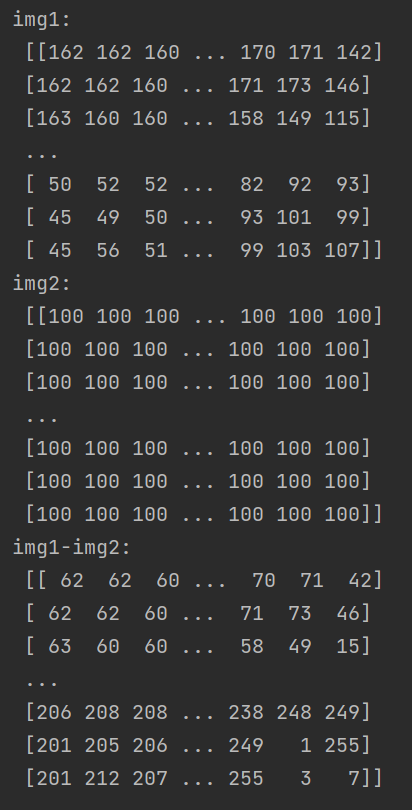

最终计算的结果如下图所示，从中可以看到大于0的数值仍然保持原样，而小于0的数值则对256取模了。
在这里插入图片描述

cv2.subtract函数

使用subtract函数的时候，对于小于0的数值会截止到0，以便让数值范围仍然在[0,255]，我们将上面的代码稍微改一改。

import cv2
import numpy as np  img1 = cv2.imread("lena.bmp", flags=0)
print("img1:\n", img1)
# ones_like的作用为创建一个形状和img1一样的单位矩阵
img2 = np.ones_like(img1) * 100
print("img2:\n", img2)
print("cv2.subtract(img1, img2):\n", cv2.subtract(img1, img2))

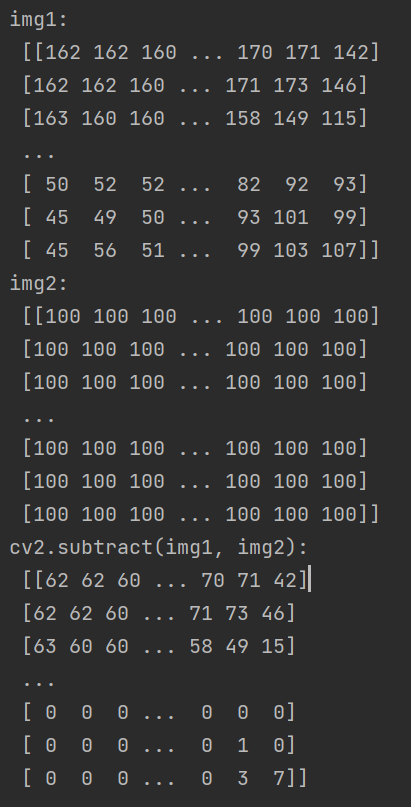

最终计算的结果如下所示：
在这里插入图片描述

乘法

和加减法一样，同样有两种方式可以进行常规的乘法运算，一种是通过乘法运算符“*”，一种是通过cv2.multiply()函数。和加减法一样，前者对超过255的数值会对256取模，后者则会截止到255。
我们可以使用下列代码来感受二者的区别。

import cv2
import numpy as np  img1 = cv2.imread("lena.bmp", flags=0)
print("img1:\n", img1)
# ones_like的作用为创建一个形状和img1一样的单位矩阵
img2 = np.ones_like(img1) * 2
print("img2:\n", img2)
print("img1 * img2:\n", img1 * img2)
print("cv2.multiply(img1, img2):\n", cv2.multiply(img1, img2))

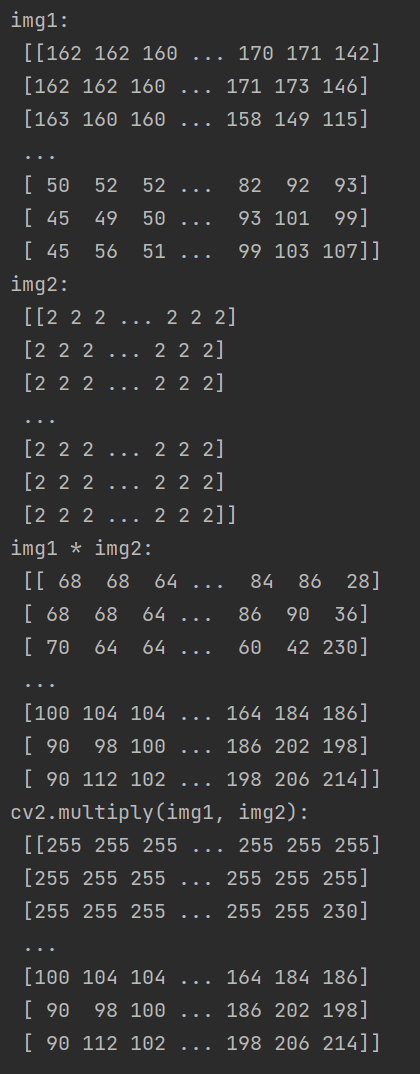

最终计算的结果如下所示：
在这里插入图片描述

除法

和加减乘法一样，同样有两种方式可以进行常规的除法运算，一种是通过除法运算符“/”，一种是通过cv2.divide()函数。但是前者计算出来的结果会存在小数，而后者则会做相应处理，将结果四舍五入为整数。另外如果除数为0的时候，后者也会将结果置为0，因此一般情况下使用后者会更好一些。我们可以使用下列代码来感受二者的区别。

import cv2
import numpy as np  img1 = cv2.imread("lena.bmp", flags=0)
print("img1:\n", img1)
# ones_like的作用为创建一个形状和img1一样的单位矩阵
img2 = np.ones_like(img1) * 2
# zeros_like的作用为创建一个形状和img1一样的零矩阵
# img2 = np.zeros_like(img1)
print("img2:\n", img2)
print("img1 / img2:\n", img1 / img2)
print("cv2.divide(img1, img2):\n", cv2.divide(img1, img2))

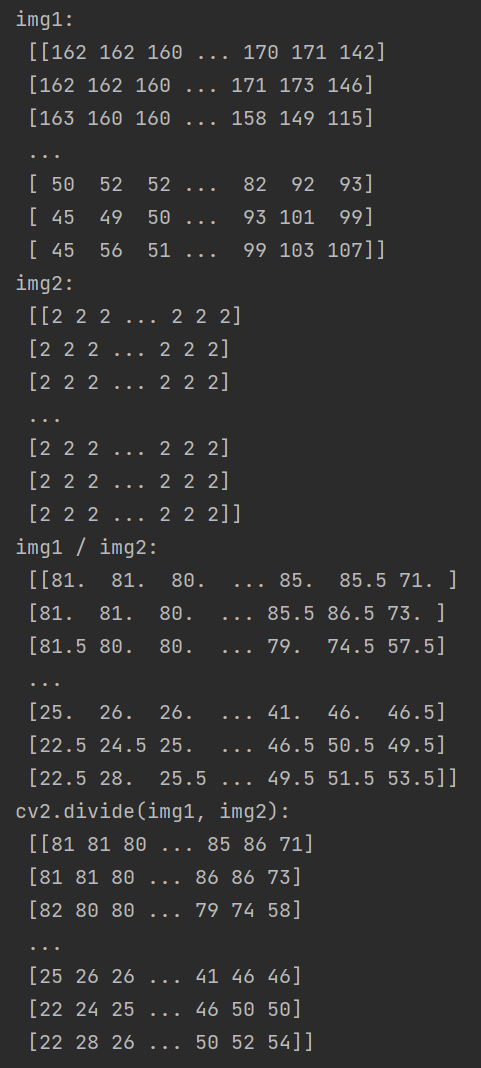

在这里插入图片描述

位运算

在OpenCV中，常见的位运算有以下四种：

cv2.bitwise_and：按位与，当两个输入位都是1时，输出才是1，否则为0
cv2.bitwise_or：按位或，只要有一个输入位是1，输出就是1，只有当两个都是0时，输出才是0。
cv2.bitwise_xor：按位异或，当两个输入位不同时，输出是1，当相同时，输出是0。
cv2.bitwise_not：按位取反，如果输入是1，输出是0，如果输入是0，输出是1。

下面我们以按位与为例，来演示一下位运算的用处。假如我们只想要最开始例图中的头部画面，那么就可以利用按位与的性质来实现，其代码如下所示：

import cv2
import numpy as np  # 读取图片
img1 = cv2.imread("lena.bmp", flags=0)
# 建立与之进行按位与的模板
mask = np.zeros(img1.shape, dtype=np.uint8)
mask[50: 200, 100: 200] = 255
mask[50: 250, 50: 100] = 255
masked_img1 = cv2.bitwise_and(img1, mask)  cv2.imshow("mask_lena", masked_img1)
cv2.waitKey()
cv2.destroyAllWindows()
