【连接器专题】案例：带屏蔽膜FPC出现概率性短路，真是供应商的锅？

        在实际生产过程中，我们有时会遇到一类“简单问题”：明明物料没变、设计没改，只是更换生产厂（比如从A厂换到B厂生产），直通率却大幅下降。我们就遇到这样一个典型案例——首次生产直通率达99%，但二次换厂后暴跌至66%，功能问题集中爆发于某一块卡与另一块卡之间的FPC连接异常。

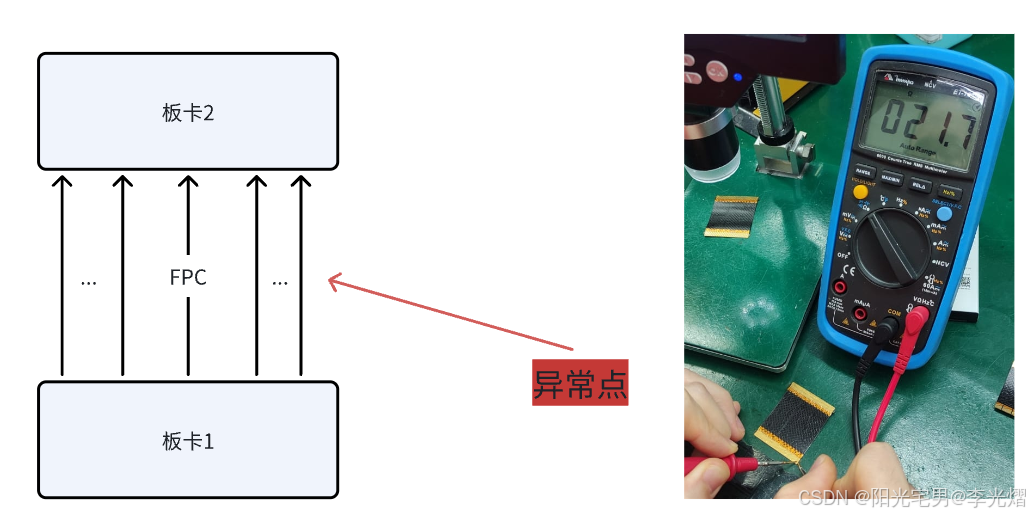

        初步分析指向FPC部分线路与屏蔽膜之间出现非固定值的短路（阻值十几欧至上百欧不等），导致信号传输异常。由于该FPC为双层设计，表面覆盖黑色屏蔽膜，底层含密集GND网格，传统X-ray及外观检测难以直接定位短路点。

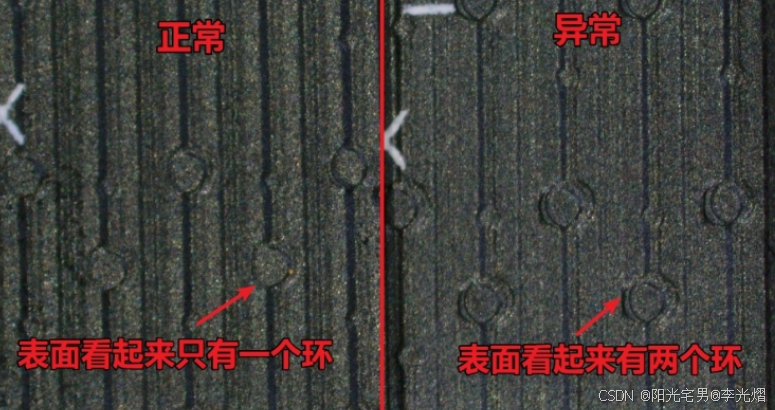

        进一步放大观察才发现端倪：异常FPC屏蔽膜开窗点呈现“双环”特征，与正常品存在差异。

        将正常和异常的FPC各取一个点用小刀轻轻的刮开，可以看到异常
