[光学原理与应用-375]：ZEMAX - 分析 - 物理光学图

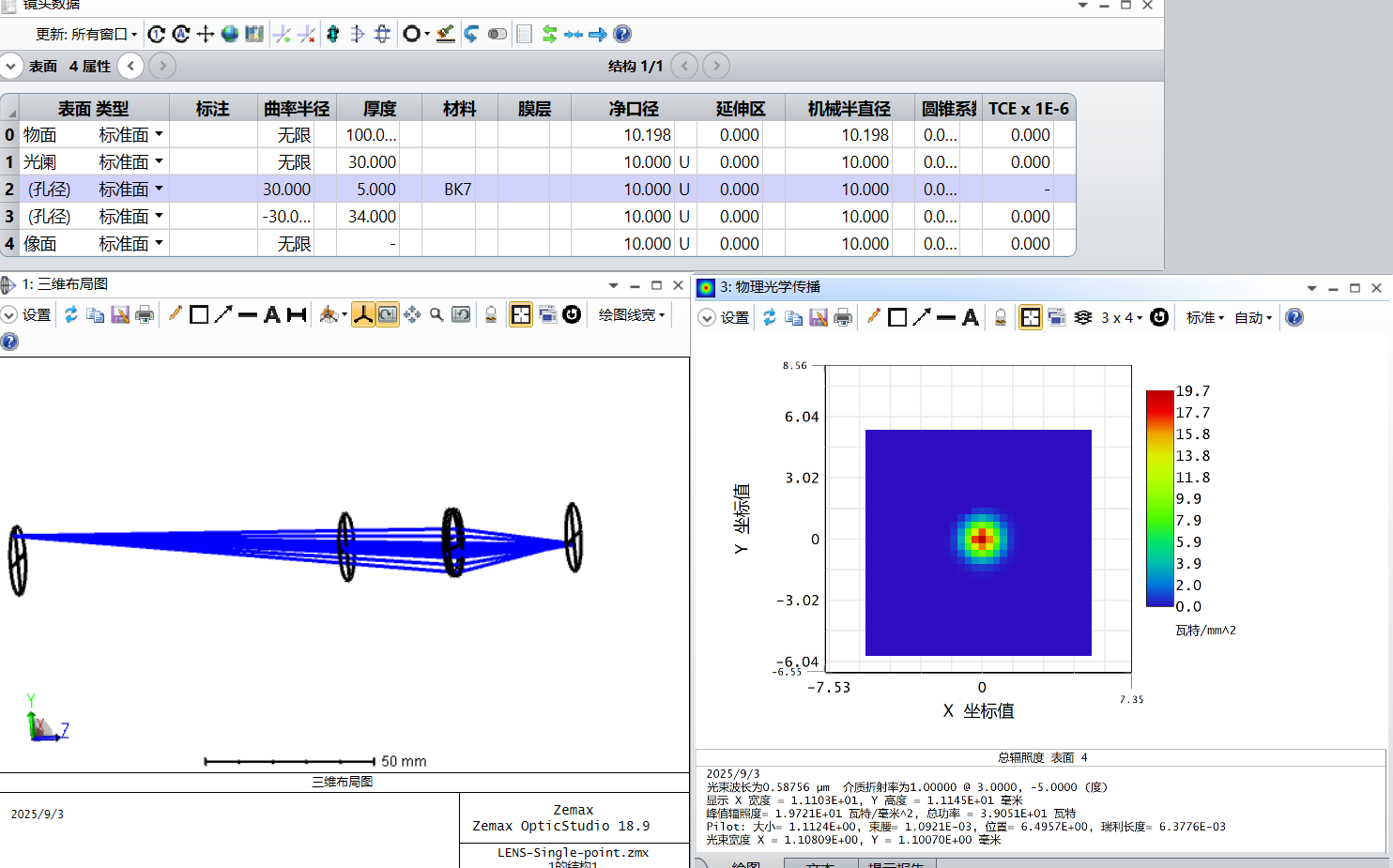

这是一张使用光学设计软件ZEMAX生成的总辐照度分布图，展示了表面4上的辐照度情况。以下是对该图像的详细描述：
一、图像整体布局
图像分为两个主要部分：左侧是辐照度分布的二维彩色图，右侧是颜色条，用于指示辐照度的数值范围。图像底部有一段文本，提供了关于光束的详细参数信息。
二、左侧辐照度分布图
- 坐标轴：
- X轴和Y轴分别表示坐标值，单位为毫米（mm）。X轴范围从-7.53到7.35，Y轴范围从-6.55到8.56。
- 图中显示了光束在表面4上的辐照度分布，中心位置大约在X=0，Y=0附近。
- 颜色分布：
- 颜色从中心的红色和黄色逐渐过渡到外围的蓝色，表示辐照度从高到低的变化。
- 中心区域颜色较亮（红色和黄色），表明该区域的辐照度较高；外围区域颜色较暗（蓝色），表明辐照度较低。
- 具体数值：
- 图中显示的坐标点（X=2.747, Y=0.7884）处的辐照度值为3.82E-07 瓦特/平方毫米（W/mm²）。
三、右侧颜色条
- 颜色条垂直排列，从下到上颜色从蓝色渐变到红色。
- 颜色条上标注了对应的辐照度数值，单位为瓦特/平方毫米（W/mm²），范围从0.0到19.7。
四、底部文本信息
- 日期：2025/9/3
- 光束参数：
- 光束波长为0.58756微米（μm）。
- 介质折射率为1.00000，在3.0000度和-5.0000度时。
- 显示参数：
- X宽度为11.03E+01毫米，Y高度为11.145E+01毫米。
- 辐照度参数：
- 峰值辐照度为1.9721E+01 瓦特/毫米²。
- 总功率为3.9051E+01 瓦特。
- 光束参数（Pilot）：
- 大小为11.124E+00。
- 束腰为1.0921E-03。
- 位置为6.4957E+00。
- 瑞利长度为6.3776E-03。
- 光束宽度：
- X方向为1.10809E+00毫米。
- Y方向为1.10070E+00毫米。
五、图像风格和细节
- 图像采用了伪彩色表示法，通过颜色的变化直观地展示了辐照度的分布情况。
- 整体风格为科学计算可视化，具有精确的数值标注和详细的参数说明。
- 图像中的颜色过渡平滑，能够清晰地反映出辐照度在不同位置的变化。
这张图通过颜色和数值的结合，详细地展示了光束在表面4上的辐照度分布情况，为光学系统的设计和分析提供了重要的参考信息。
