《嵌入式硬件（一）：裸机概念与80c51单片机基础》

系统与操作特性

        裸机系统通常不包含操作系统，依赖直接硬件操作。RAM（随机存取存储器）用于临时数据存储，读写速度快但断电后数据丢失。

处理单元分类表

缩写	全称	功能描述
SoC	System on Chip	高性能处理单元（集成CPU/GPU/内存的高性能芯片）
MCU	Microcontroller Unit	微小控制单元->单片机（集成存储与外设的单片机）
MPU	Microprocessor Unit	微处理单元（需外接存储的处理核心）
GPU	Graphics Processing Unit	图像处理单元（专用于图形计算）
CPU	Central Processing Unit	中央处理单元（通用计算核心）

数据类型规范

• int类型占用2字节存储空间（16位系统）
• unsigned int取值范围为0到65535（2^16-1）
• 十六进制常量表示如0xFFFF对应十进制65535

寄存器操作原理

        寄存器（外设）：是指能够操作硬件的，具有固定地址的内存空间

通用寄存器（如P0-P3）可通过数据类型直接映射：

unsigned char P0 = 0x00;  // 8位寄存器声明

特殊功能寄存器(SFR)具有固定物理地址，51架构中通过sfr关键字定义：

str P0 = 0x80;  // 地址0x80的端口寄存器

硬件接口标准

• 原理图网络编号规则：红色标识相同电气节点
• 电源符号标准：Vcc表示正电源，GND为地线
• 外设接口类型：
  • GPIO：可编程输入/输出引脚
  • UART：异步串行通信接口
  • TIMER：硬件定时器模块

电平逻辑规范

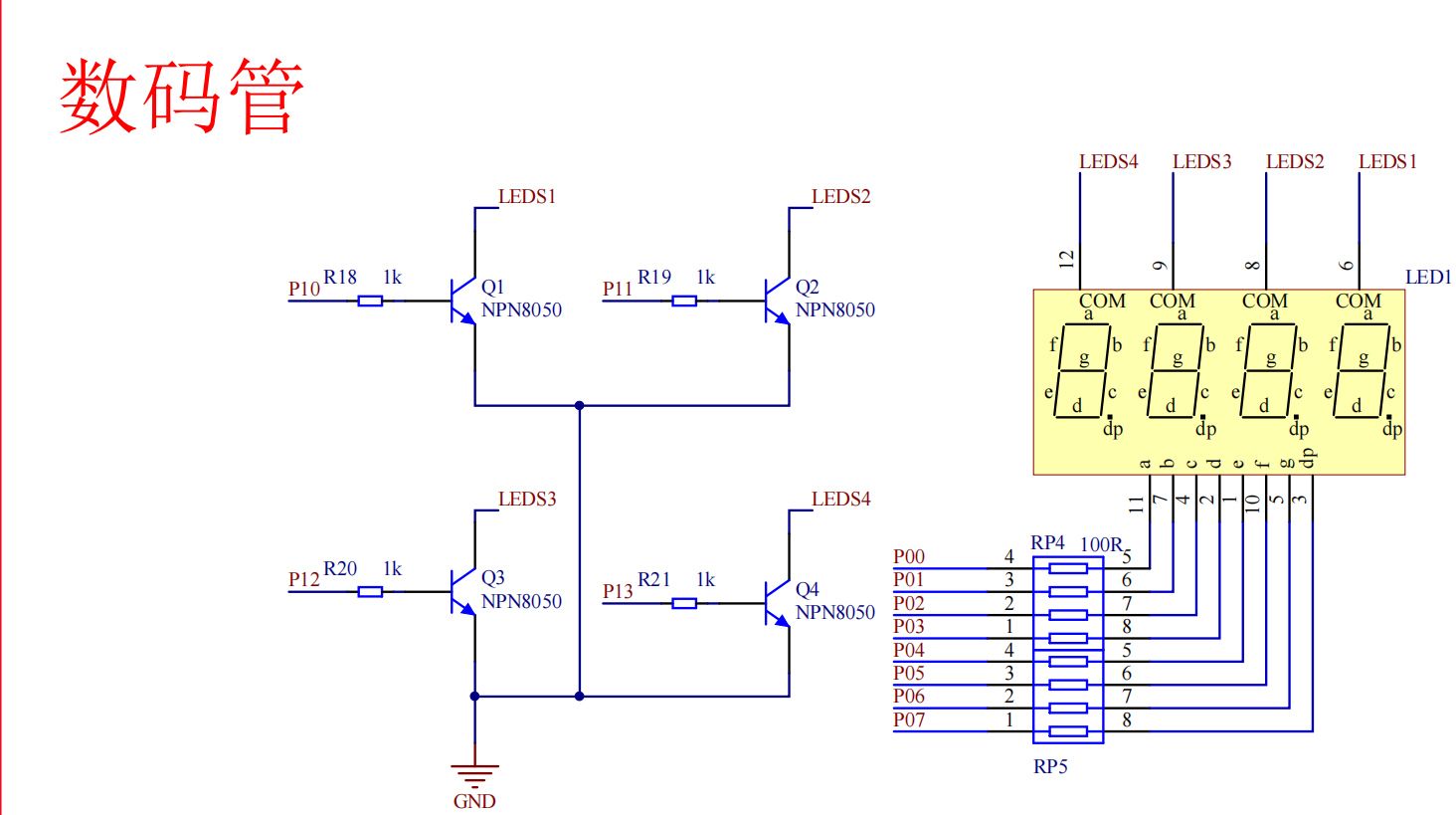

共阴极LED晶体管：高电平时整个晶体亮

代码

1.

main.c

#include <reg52.h>
#include "led.h"
#include "digiter.h"
#include "delay.h"int main(void)
{int i;//必须定义在前面//led_on_all();//打开所有灯//led_off_on();//关闭所有灯//P2 &= ~((1 << 4)| (1 << 6) | (1 << 2) | (1 << 0));//开灯//P2 |= ((1 << 4)| (1 << 6) | (1 << 2) | (1 << 0));//关灯（需要先关灯）//P0 = t[9];//bit_select(1);//位选while(1){//P2 ^= 0x0F;//delay(60000);//延时/*for(i = 0;i < 8;++i){led_on(~(1 << i));//开某个灯delay(3000);}		for(i = 6;i >0; --i){led_on(~(1 << i));delay(3000);}	*//*for(i = 0;i < 10;++i){seqment_select(i);//段选delay(50000);} */ //show_number(1234);输出1234show_number(i++);计时器0~9999}
}

led.h

#ifndef _LED_H_
#define _LED_H_extern void led_on_all(void);
extern void led_off_on(void);
extern void led_on(unsigned int n);
#endif

led.c

#include <reg52.h>void led_on_all(void)
{P2 = 0;
}void led_off_on(void)
{P2 = 0xFF;
}void led_on(unsigned int n)
{P2 = n;
}

digiter.h

#ifndef _DIGITER_H_
#define _DIGITER_H_extern void bit_select(int n);
extern void seqment_select(int n);
extern void show_number(int n);#endif

digiter.c

#include <reg52.h>
#include "delay.h"
#include "digiter"void bit_select(int n)
{P1 &= ~(0x0F << 0);P1 |= (1 << n);
}void seqment_select(int n)
{unsigned char t[10] = {0X3F, 0X06, 0X5B, 0X4F, 0x66, 0X6D, 0X7D, 0X07, 0X7F, 0X6F};P0 = t[n];delay(100);P0 = 0;delay(100);
}void show_number(int n)
{	if(n > 9999){return;}else if(n == 0){bit_select(0);seqment_select(0);}else{int t = 0;while(n){bit_select(t++);seqment_select(n % 10);n /= 10;}}
}

delay.h

#ifndef _DELAY_H_
#define _DELAY_H_extern void delay(unsigned int n);#endif

delay.c

#include <reg52.h>
#include "delay.h"void delay(unsigned int n)
{while(n--);
}
