JVM层面的JAVA类和实例（Klass-OOP）

一、Klass-OOP概述

1.1 基本概念

在HotSpot中，

• Klass 来描述 Java 类，不同的Java类由不同的Klass 实例对象定义;
• oop（ordinary object pointer, 普通对象指针） 定义为一块内存区域;
• OopDesc 来描述这块内存的内容，即描述Java实例对象，不同的Java实例对象对应不同的OopDesc对象。

JVM 使用 C++ 编写的，C++ 定义了2个类 Klass、OopDesc 分别用来描述Java中类和对象， 所以Java中的类和对象对于C++而言，均是 C++ 创建的对象。

类比注解和元注解。C++定义的Java类产生的对象就是元注解；Java代码产生的对象就是注解。

1、 JAVA代码通过 new Object() 创建对象，图示{1}；
2、JVM会加载对应的 class，解析生成 Klass 对象，图示{2}、{3}；
3、JVM更加加载的 Klass 对象，创建 OopDesc 对象,图示{4}。

注意：

• Java的每个类，在JVM中都有一个对应的Klass类实例与之对应，存储类的元信息如：常量池、属性信息、方法信息……
• Klass对象实例由JVM自己产生，放在JVM元空间；
• OopDesc对象实例由Java代码定义产生，放在JVM堆内存；
• 简言之，JVM创建的对象统一放在JVM元空间，java代码创建的对象统一放在堆内存；

1.2 具体实现

为了更加精细化管理Java中的类和对象，JVM层面也定义很多了Klass的子类和OopDesc的子类。

大的维度为普通类（Instance）和数组类（Array）：

• InstanceKlass、InstanceOopDesc

  分别用于普通的Java 类、普通的Java对象；

• ArrayKlass、ArrayOopDesc

  分别用于数组类型的Java 类、数组类型的Java对象；

对于普通的Java 类InstanceKlass 而言，分别为Java中3个特殊的类定义了子类：

• InstanceMirrorKlass

  java.lang.Class

  Mirror：因为InstanceMirrorKlass会生成类java.lang.Class的对象（如Object.class）,是Java层面的class，和 C++(或者说JVM)层面的InstanceKlass对应起来，为Java提供InstanceKlass的一些能力，如反射操作等，避免直接操作InstanceKlass对象，破坏JVM。
  是不是就像一面镜子啊？

• InstanceRefKlass

  java.lang.ref.Reference

  java 引用的类，GC时特殊处理，更多细节查阅细说Java 引用（强、软、弱、虚）和 GC 流程（一）

• InstanceClassLoaderKlass

  java.lang.ClassLoader

二、代码简析

2.1、InstanceKlass代码简析

InstanceKlass 里面的变量基本和字节码（更多详情参见字节码（二））中的内容一致，本质就是把字节码加载并解析到JVM中。

class InstanceKlass: public Klass {
//……
protected:
  // 保存该类使用的所有注解
  Annotations*       _annotations;
  // 数组元素为该类的数组Klass指针，即数组内部元素的 Klass 指向数组的 klass
  Klass*             _array_klasses;
  // 常量池信息
  ConstantPool*     _constants;
  // java 内部类信息
  Array<jushort>*   _inner_classes;

  // 举例：java中Object类在字节码中的名字： "[Ljava/lang/Object;"
  Symbol*           _array_name;

  // java 类实例成员占用内存大小，以字（word）为单位；在为当前类表示的Java类所创建的对象（使用oop表示）分配内存时使用
  int               _nonstatic_field_size;
  // java 类成员占用内存大小，以字（word）为单位；在为当前类表示的Java类所创建的java.lang.Class对象（使用oop表示）分配内存时使用
  int               _static_field_size;

  // Constant pool index to the utf8 entry of the Generic signature,
  // or 0 if none.
  // 类的签名在常量池中的索引
  u2                _generic_signature_index;
  // Constant pool index to the utf8 entry for the name of source file
  // containing this klass, 0 if not specified.
  // 类的源文件名在常量池中的索引
  u2                _source_file_name_index;

  // 此类包含的静态引用类型字段的数量
  u2                _static_oop_field_count;
  // java 字段总数量
  u2                _java_fields_count;

  // 非静态的oop map block需要占用的内存大小，以字为单位，GC时快速标记对象可达，快速构造引用链
  int               _nonstatic_oop_map_size;
  OopMapBlock*      _nonstatic_oop_map


  u2                _minor_version;  // minor version number of class file
  u2                _major_version;  // major version number of class file

  // 执行此类初始化的Thread指针
  Thread*           _init_thread;    // Pointer to current thread doing initialization (to handle recusive initialization)

  // Java虚函数表（vtable）所占用的内存大小，以字为单位
  int               _vtable_len;     // length of Java vtable (in words)
  // Java接口函数表（itable）所占用的内存大小，以字为单位
  int               _itable_len;     // length of Java itable (in words)

  // 用于存放java类所有方法
  OopMapCache*      volatile _oop_map_cache;   // OopMapCache for all methods in the klass (allocated lazily)

  // JNI方法操作属性
  JNIid*            _jni_ids;              // First JNI identifier for static fields in this class
  // JNI方法操作方法
  jmethodID*        _methods_jmethod_ids;  // jmethodIDs corresponding to method_idnum, or NULL if none

  // 依赖的本地方法，以根据其_next属性获取下一个nmethod
  nmethodBucket*    _dependencies;         // list of dependent nmethods

  // 栈上替换的本地方法链表的头元素
  nmethod*          _osr_nmethods_head;    // Head of list of on-stack replacement nmethods for this class


  // 类的状态
  // Class states are defined as ClassState (see above)
  // allocated（已分配内存）
  // loaded（从class文件读取加载到内存中）
  // linked（已经成功链接和校验）
  // being_initialized（正在初始化）
  // fully_initialized（已经完成初始化）
  // initialization_error（初始化异常）
  // Place the _init_state here to utilize the unused 2-byte after
  // _idnum_allocated_count.
  u1                _init_state;                    // state of class

  // 引用类型: 强引用、软、弱、虚 、FinalReference
  u1                _reference_type;                // reference type


  // Method array. 保存方法的指针数组
  Array<Method*>*   _methods;

  // Default Method Array, concrete methods inherited from interfaces
  Array<Method*>*   _default_methods; // 接口继承的方法
  // Interface (Klass*s) this class declares locally to implement.
  Array<Klass*>*    _local_interfaces; // 保存直接实现的接口
  // Interface (Klass*s) this class implements transitively.
  Array<Klass*>*    _transitive_interfaces; // 保存全量实现的接口（直接+间接）

  // Int array containing the vtable_indices for default_methods
  // offset matches _default_methods offset
  Array<int>*       _default_vtable_indices; // 默认方法在虚函数表中的索引

  // Instance and static variable information, starts with 6-tuples of shorts
  // [access, name index, sig index, initval index, low_offset, high_offset]
  // for all fields, followed by the generic signature data at the end of
  // the array. Only fields with generic signature attributes have the generic
  // signature data set in the array. The fields array looks like following:
  //
  // f1: [access, name index, sig index, initial value index, low_offset, high_offset]
  // f2: [access, name index, sig index, initial value index, low_offset, high_offset]
  //      ...
  // fn: [access, name index, sig index, initial value index, low_offset, high_offset]
  //     [generic signature index]
  //     [generic signature index]
  //     ...
  Array<u2>*        _fields; // 类的字段属性，每个字段的6个属性 如：访问控制、属性名、初始值，内存中的偏移量；此外，保存完所有属性之后还可能会保存泛型签名信息。


   // _java_mirror ,指向java层面的class对象（类.class）
   oop             _java_mirror
	...

  // 解析一个类时计算内存大小
  int size(int     vtable_len,
           int     itable_len,
           int     nonstatic_oop_map_size,
           bool    isinterf,
           bool    is_anonymous)
  {
	  return align_object_size(header_size()    +  // InstanceKlass类本身占用的内存大小
	   align_object_offset(vtable_length) +
	   align_object_offset(itable_length) +
	   //    [EMBEDDED nonstatic oop-map blocks] size in words = nonstatic_oop_map_size
	   (
			  (is_interface || is_anonymous) ?
			  align_object_offset(nonstatic_oop_map_size) :
			  nonstatic_oop_map_size
	   ) +
	   //    [EMBEDDED implementor of the interface] only exist for interface
	   (
			   is_interface ? (int)sizeof(Klass*)/HeapWordSize : 0
	   ) +
	   //    [EMBEDDED host klass        ] only exist for an anonymous class (JSR 292 enabled)
	   (
			   is_anonymous ? (int)sizeof(Klass*)/HeapWordSize : 0)
	   );
  }

  // Sizing (in words) 计算 InstanceKlass类所需内存
  static int header_size(){
    return align_object_offset(sizeof(InstanceKlass)/HeapWordSize); // 以HeapWordSize为单位，64位一个字为8字节，所以值为8
  }
}

2.2、InstanceRefKlass代码简析

java.lang.ref.Reference的子类需要使用InstanceRefKlass类来表示，因为这些类需要垃圾回收器特殊处理，具体详见细说Java 引用（强、软、弱、虚）和 GC 流程（一）

class InstanceRefKlass : public InstanceKlass{
  // reference type, 引用类型: 软、弱、虚 、FinalReference ,该字段继承自InstanceKlass
  //u1                _reference_type;

  // 遍历 Reference 对象的非静态成员变量，注意这里 referent 字段和 discovered 字段是不会被遍历到的
  InstanceKlass::oop_oop_iterate<T>(obj, closure);
  // 判断该 Reference 对象是否需要加入到 _discovered_list 中
  oop_oop_iterate_ref_processing<T>(obj, closure);
}

enum ReferenceType {
  REF_NONE,      // Regular class 强引用

  // 比如：用户自定义的 Reference 子类
  REF_OTHER,     // Subclass of java/lang/ref/Reference, but not subclass of one of the classes below

  REF_SOFT,      // Subclass of java/lang/ref/SoftReference
  REF_WEAK,      // Subclass of java/lang/ref/WeakReference
  REF_FINAL,     // Subclass of java/lang/ref/FinalReference
  REF_PHANTOM    // Subclass of java/lang/ref/PhantomReference
};

2.3、InstanceMirrorKlass代码简析

class InstanceMirrorKlass: public InstanceKlass{
	// 增加了一个静态属性_offset_of_static_fields，用来描述静态字段的起始偏移量
	static int _offset_of_static_fields;
}

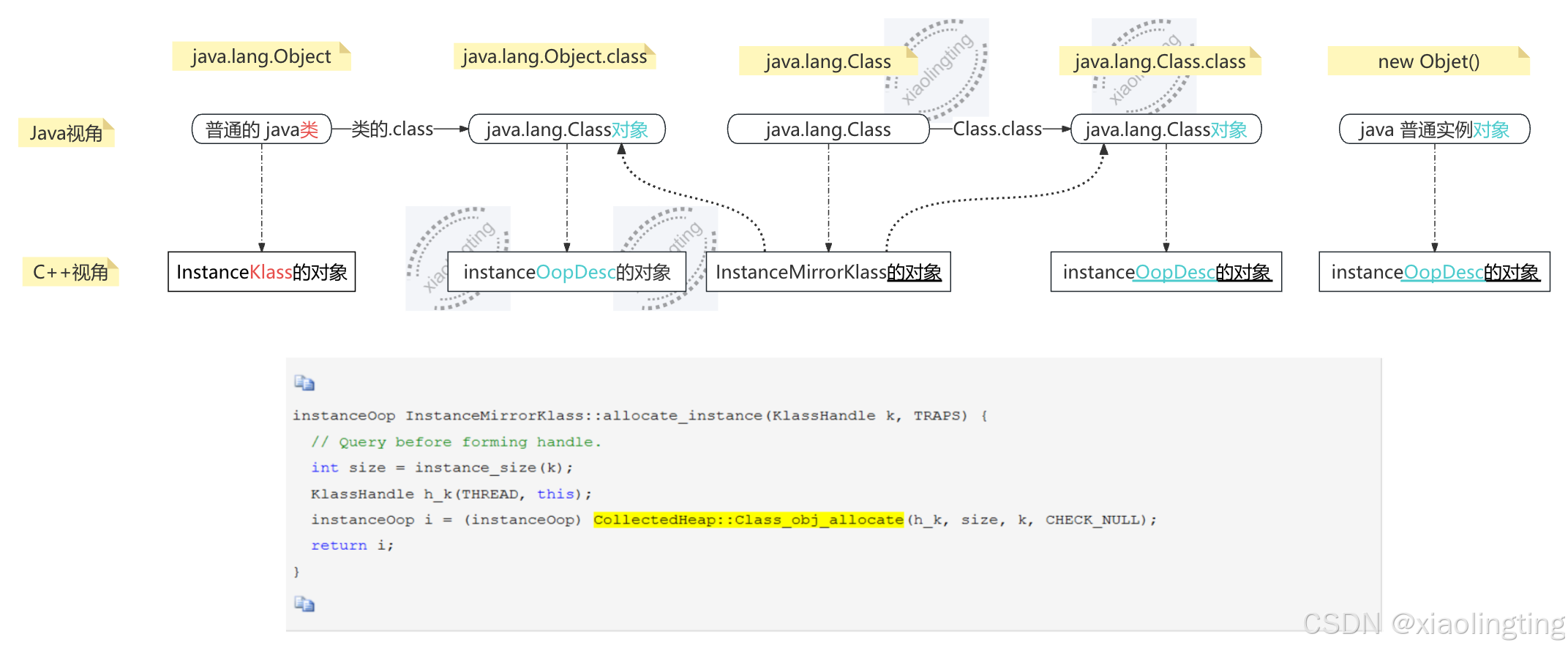

InstanceMirrorKlass对象用于表示 java.lang.Class类，那java.lang.Class特殊在哪里，需要定制InstanceKlass？

• JAVA 类中变量有类变量（static）和实例变量，实例变量存在对象实例（oop）中，类变量存储在 java.lang.Class对象中，如下图所示：

所有的java.lang.Class对象（如Object.class、String.class）中存放的类变量之前都有统一的结构，为了区分类变量和统一的结构，增加了一个静态属性_offset_of_static_fields，用来描述类变量的起始偏移量。

2.3.1 InstanceMirrorKlass实例对象放哪里？

文章一开始，我们将Klass对象放在了JVM元空间，Java层面创建的对象放在JVM堆内存，而普通类的class对象Java层面的，同样会放在JVM堆内存；
对于 java.lang.Class的Klass对象即InstanceMirrorKlass实例对象，同样放在JVM元空间，而InstanceMirrorKlass实例生成的 java.lang.Class 对象（如 Object.class）是instanceOopDesc 对象，放在JVM堆内存。

小节：JAVA中，类的class对象和静态字段都存放在JVM堆内存中。(JDK 8 +)

JDK 7之前，静态字段是放在InstanceKlass实例对象后面的，也就是放在方法区的；

2.4、 InstanceClassLoaderKlass代码解析

class InstanceClassLoaderKlass: public InstanceKlass{
	// 增加了新的oop遍历方法，主要用于类加载器依赖遍历使用。
}

2.5、OopDesc 代码简析

class OopDesc {
 private:
  volatile markoop_mark;// 标记字
  union _metadata {
    Klass*      _klass; // klass 指针；
    narrowKlass _compressed_klass; // klass 压缩指针；
  } _metadata;
}

这代码熟悉吗，这不是JAVA对象的头部吗，markWord 和 类型指针（java 指针细节详情参见Java 引用是4个字节还是8个字节？）

三、Klass-OOP 内存分布

经过前面学习，相信下图你已经可以完全理解了。

类加载过程

1、通过类的全限定名(包名+类名)获取存储该类的class文件;
2、解析成运行时数据，即instanceKlass实例，存放在元空间;
3、在堆区生成该类的Class对象，由InstanceMirrorKlass对象负责生成;

可以看到，通过Object.class我们需要经过 {1}、{2} 才能得到结果。
